公布日：2022.06.07
申請日：2022.03.09
分類號：B01D29/96(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;C02F9/04(2006.01)I
摘要
本申請?zhí)峁┝艘环N碳減排廢水處理裝置，包括：處理箱主體，所述處理箱主體的內部設置有過濾室和凈化室；清理機構，所述清理機構設置在處理箱主體上；過濾機構，所述過濾機構設置在過濾室的內部；攪拌機構，所述攪拌機構設置在凈化室的內部；其中，所述處理箱主體的底端設置有若干組排污管。本發明所述的一種碳減排廢水處理裝置，通過設置的清理機構，通過設置的清理件和清理盒，能夠?qū)U水中的漂浮物收集到清理盒中，一號電機和收卷桿配合使用，能夠?qū)⑶謇砗袕奶幚硐涞膬?nèi)部移出，方便對清理盒進行維護起來，方便人們使用，整個裝置結構簡單，操作方便，增加了整個廢水處理裝置的實用性。
權利要求書

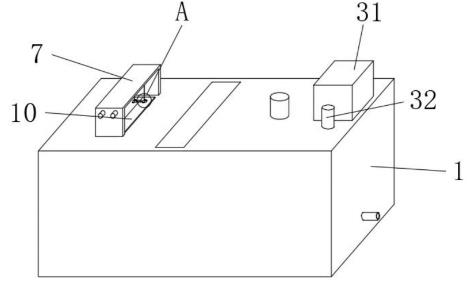

1.一種碳減排廢水處理裝置，其特征在于，包括：處理箱主體(1)，所述處理箱主體(1)的內部設置有過濾室(2)和凈化室(3)；清理機構，所述清理機構設置在處理箱主體(1)上；過濾機構，所述過濾機構設置在過濾室(2)的內部；攪拌機構，所述攪拌機構設置在凈化室(3)的內部；其中，所述處理箱主體(1)的底端設置有若干組排污管；所述清理機構包括清理盒(4)和兩組對稱設置在清理盒(4)兩側的清理輥(5)，所述清理輥(5)上設置有與過濾室(2)內壁連接的轉動桿，所述清理輥(5)上設置有若干組用于處理廢水中漂浮物的清理件(6)，所述清理盒(4)的底端開設有若干組濾孔；所述清理機構還包括U型清理座(7)和兩組設置在U型清理座(7)內部的收卷桿(8)，所述處理箱主體(1)的頂端開設有與清理盒(4)匹配的凹槽，所述U型清理座(7)上設置有將清理盒(4)從凹槽中移出的一號電機。
2.根據權利要求1所述的一種碳減排廢水處理裝置，其特征在于：所述U型清理座(7)設置在處理箱主體(1)的頂端，所述U型清理座(7)和凹槽匹配設置，所述清理盒(4)上設置有連接組件，所述收卷桿(8)上設置有與連接組件連接的連接繩(9)，所述處理箱主體(1)上設置有兩組與凹槽相對應的頂蓋(10)，所述頂蓋(10)上開設有與連接組件相對應的通口。
3.根據權利要求2所述的一種碳減排廢水處理裝置，其特征在于：所述連接組件包括若干組連接桿(11)和若干組設置在清理盒(4)上的連接管(12)，所述連接桿(11)的一端設置在連接管(12)的內部，且連接桿(11)的一端設置有與連接管(12)相對應的擋塊(13)。
4.根據權利要求2所述的一種碳減排廢水處理裝置，其特征在于：所述連接組件還包括若干組圓形連接塊(14)和設置在圓形連接塊(14)底端的連接座(15)，所述連接桿(11)的另一端設置有限位桿(16)，所述限位桿(16)上對稱設置有限位塊(17)，所述連接座(15)上開設有與限位桿(16)匹配的連接孔，所述連接座(15)上開設有用于限位塊(17)插入的通槽，所述通槽和連接孔連通，所述連接座(15)上開設有與限位塊(17)相對應的限位槽。
5.根據權利要求4所述的一種碳減排廢水處理裝置，其特征在于：所述圓形連接塊(14)上對稱設置有兩組限位件(18)，所述頂蓋(10)上開設有若干組與限位件(18)匹配的限位卡槽，所述限位卡槽和通口連通，所述連接繩(9)的一端固定在圓形連接塊(14)的頂端，所述連接繩(9)的另一端固定在收卷桿(8)上。
6.根據權利要求1所述的一種碳減排廢水處理裝置，其特征在于：所述過濾機構包括過濾板(19)和兩組固定座(20)，兩組所述固定座(20)分別固定在過濾室(2)的內壁上，所述過濾板(19)上設置有兩組“T”字型的固定塊(21)，所述固定座(20)上開設有與固定塊(21)相對應的固定槽，所述過濾板(19)通過固定塊(21)和固定座(20)。
7.根據權利要求6所述的一種碳減排廢水處理裝置，其特征在于：所述過濾機構還包括清理刷(22)和兩組絲杠傳動裝置(23)，所述絲杠傳動裝置(23)設置在固定座(20)的內部，所述清理刷(22)上設置有與絲杠傳動裝置(23)連接的固定件，所述固定座(20)上設置有帶動清理刷(22)上下移動的二號電機。
8.根據權利要求1所述的一種碳減排廢水處理裝置，其特征在于：所述攪拌機構包括攪拌桿(24)和若干組攪拌槳(25)，所述攪拌桿(24)上設置有若干組卡座(26)，所述攪拌槳(25)上設置有與卡座(26)連接的卡件(27)，所述卡座(26)上開設有與卡件(27)匹配的連接卡槽，所述連接卡槽的內壁上設置有若干組卡桿(28)，所述卡件(27)的底端開設有若干組與卡桿(28)相對應的卡孔。
9.根據權利要求8所述的一種碳減排廢水處理裝置，其特征在于：所述卡座(26)上設置有可轉動的卡蓋(29)，所述卡蓋(29)的底端設置有彈性卡塊(30)，所述卡件(27)的頂端開設有與彈性卡塊(30)匹配的卡槽。10.根據權利要求8所述的一種碳減排廢水處理裝置，其特征在于：所述處理箱主體(1)的頂端設置有儲藥箱(31)和儲藥箱(31)連通的計量泵(32)，所述計量泵(32)上設置有與凈化室(3)連通的加藥管，所述處理箱主體(1)的頂端設置有帶動攪拌桿(24)轉動的三號電機。
發明內容
本發明的主要目的在于提供一種碳減排廢水處理裝置，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種碳減排廢水處理裝置，包括：
處理箱主體，所述處理箱主體的內部設置有過濾室和凈化室；
清理機構，所述清理機構設置在處理箱主體上；
過濾機構，所述過濾機構設置在過濾室的內部；
攪拌機構，所述攪拌機構設置在凈化室的內部；
其中，所述處理箱主體的底端設置有若干組排污管；
所述清理機構包括清理盒和兩組對稱設置在清理盒兩側的清理輥，所述清理輥上設置有與過濾室內壁連接的轉動桿，所述清理輥上設置有若干組用于處理廢水中漂浮物的清理件，所述清理盒的底端開設有若干組濾孔；
所述清理機構還包括U型清理座和兩組設置在U型清理座內部的收卷桿，所述處理箱主體的頂端開設有與清理盒匹配的凹槽，所述U型清理座上設置有將清理盒從凹槽中移出的一號電機。
清理機構能夠?qū)U水中的漂浮物清理干凈。
優選的，所述U型清理座設置在處理箱主體的頂端，所述U型清理座和凹槽匹配設置，所述清理盒上設置有連接組件，所述收卷桿上設置有與連接組件連接的連接繩，所述處理箱主體上設置有兩組與凹槽相對應的頂蓋，所述頂蓋上開設有與連接組件相對應的通口。
優選的，所述連接組件包括若干組連接桿和若干組設置在清理盒上的連接管，所述連接桿的一端設置在連接管的內部，且連接桿的一端設置有與連接管相對應的擋塊。
連接機構方便將清理盒從清理機構上拆卸下來，對清理盒進行維護。
優選的，所述連接組件還包括若干組圓形連接塊和設置在圓形連接塊底端的連接座，所述連接桿的另一端設置有限位桿，所述限位桿上對稱設置有限位塊，所述連接座上開設有與限位桿匹配的連接孔，所述連接座上開設有用于限位塊插入的通槽，所述通槽和連接孔連通，所述連接座上開設有與限位塊相對應的限位槽。
優選的，所述圓形連接塊上對稱設置有兩組限位件，所述頂蓋上開設有若干組與限位件匹配的限位卡槽，所述限位卡槽和通口連通，所述連接繩的一端固定在圓形連接塊的頂端，所述連接繩的另一端固定在收卷桿上。
限位件和限位卡槽連接，能夠?qū)⑶謇砗泻吞幚硐渲黧w連接起來。
優選的，所述過濾機構包括過濾板和兩組固定座，兩組所述固定座分別固定在過濾室的內壁上，所述過濾板上設置有兩組“T”字型的固定塊，所述固定座上開設有與固定塊相對應的固定槽，所述過濾板通過固定塊和固定座。
優選的，所述過濾機構還包括清理刷和兩組絲杠傳動裝置，所述絲杠傳動裝置設置在固定座的內部，所述清理刷上設置有與絲杠傳動裝置連接的固定件，所述固定座上設置有帶動清理刷上下移動的二號電機。
優選的，所述攪拌機構包括攪拌桿和若干組攪拌槳，所述攪拌桿上設置有若干組卡座，所述攪拌槳上設置有與卡座連接的卡件，所述卡座上開設有與卡件匹配的連接卡槽，所述連接卡槽的內壁上設置有若干組卡桿，所述卡件的底端開設有若干組與卡桿相對應的卡孔。
優選的，所述卡座上設置有可轉動的卡蓋，所述卡蓋的底端設置有彈性卡塊，所述卡件的頂端開設有與彈性卡塊匹配的卡槽。
優選的，所述處理箱主體的頂端設置有儲藥箱和儲藥箱連通的計量泵，所述計量泵上設置有與凈化室連通的加藥管，所述處理箱主體的頂端設置有帶動攪拌桿轉動的三號電機。
儲藥箱的內部設置有用于凈化廢水的藥劑。
綜上所述，本發明包括以下至少一種有益技術效果：
通過設置的清理機構，通過設置的清理件和清理盒，能夠?qū)U水中的漂浮物收集到清理盒中，一號電機和收卷桿配合使用，能夠?qū)⑶謇砗袕奶幚硐涞膬?nèi)部移出，方便對清理盒進行維護起來，方便人們使用，整個裝置結構簡單，操作方便，增加了整個廢水處理裝置的實用性。
通過設置的過濾機構，通過設置的過濾板和清理刷，固定塊和固定座連接，能夠使得過濾板固定起來，方便對廢水中的雜質進行過濾，且方便對過濾板進行拆卸維護，絲杠傳動裝置和二號電機配合使用，能夠?qū)^濾板進行清理，避免雜質將過濾板堵塞起來，減少人們的維護次數，方便人們使用，整個裝置結構簡單，操作方便，增加了整個廢水處理裝置的適用性。
通過設置的攪拌機構，通過設置的計量泵和加藥管，能夠?qū)λ幭渲械乃巹┨砑拥絻艋业膬?nèi)部，對廢水進行凈化處理，三號電機和攪拌桿配合使用，能夠使得藥劑和廢水充分混合，提高了廢水凈化效率，且通過設置的卡座和卡件，能夠?qū)嚢铇M(jìn)行拆卸維護，方便人們使用，整個裝置結構簡單，操作方便，增加了整個廢水處理裝置的適用性。
（發明人：侯萍）
