公布日：2022.05.13

申請日：2022.01.28

分類號：C02F9/14(2006.01)I

摘要

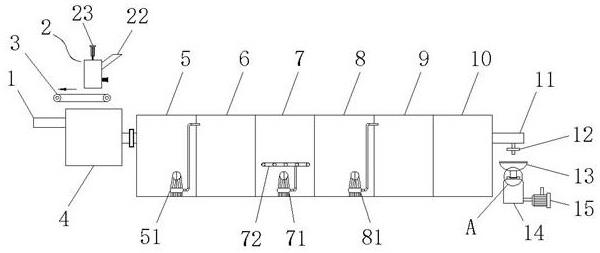

本發明公開了一種一體化污水處理系統及方法，包括進水管，所述進水管的端部連接蓄水池，蓄水池的上方設有用于分離雜質與污水的脫水機構，脫水機構的下方設有網狀的傳送帶，脫水機構使污水通過傳送帶落至蓄水池內，所述蓄水池依次連接初沉池、一級接觸池、二級接觸池、沉淀池、污泥池和消毒池，消毒池連接出水管，初沉池內設有抽水泵，所述二級接觸池內設有曝氣機，沉淀池內設有污泥提升泵，出水管上設有排水支管，排水支管的下方設有檢測裝置；該一體化污水處理系統及方法能夠在污水凈化處理前對污水和雜質進行分離，不用再次設立二沉池，減小成本并能夠縮短污水處理周期，且凈化后可直接將凈化水進行檢測，使用簡便。

權利要求書

1.一種一體化污水處理系統，其特征在于，包括進水管，所述進水管的端部連接蓄水池，所述蓄水池的上方設有用于分離雜質與污水的脫水機構，所述脫水機構的下方設有網狀的傳送帶，所述脫水機構使污水通過傳送帶落至蓄水池內，雜質經傳送帶排放，所述蓄水池依次連接初沉池、一級接觸池、二級接觸池、沉淀池、污泥池和消毒池，所述消毒池連接出水管，所述初沉池內設有抽水泵，所述二級接觸池內設有曝氣機，所述沉淀池內設有污泥提升泵，所述出水管上設有排水支管，所述排水支管的下方設有檢測裝置。

2.根據權利要求1所述的一體化污水處理系統，其特征在于，所述脫水機構包括兩端開口的筒體，所述筒體的一側設有進料漏斗，所述筒體內設有擠壓板，所述擠壓板的上方設有氣缸，所述氣缸帶動擠壓板在筒體內做升降往復運動，所述筒體內在擠壓板的下方設有可翻轉的受壓盤，攜帶污水的雜質在進料漏斗處進入筒體內，經擠壓板擠壓至受壓盤上，完成污水與雜質分離，分離后受壓盤翻轉，排出雜質。

3.根據權利要求2所述的一體化污水處理系統，其特征在于，所述受壓盤的兩端分別設有轉軸，兩個轉軸在受壓盤上對稱設立，其中一個轉軸的一端與受壓盤固定連接，另一端穿過筒體與外置步進電機傳動連接，另一個轉軸的兩端分別設有第一軸承和第二軸承，所述第一軸承固定在受壓盤的側面，第二軸承固定在筒體的內壁，所述步進電機與兩個轉軸聯動帶動受壓盤在筒體內翻轉。

4.根據權利要求3所述的一體化污水處理系統，其特征在于，所述受壓盤的直徑小于筒體的內徑，所述受壓盤的下方設有擋料環，所述擋料環固定在筒體的圓周上，所述擋料環的中間處設有圓形空腔，該圓形空腔與受壓盤相匹配。

5.根據權利要求4所述的一體化污水處理系統，其特征在于，所述受壓盤在圓形空腔內翻轉，當受壓盤與筒體側壁平行時，所述受壓盤與擋料環不接觸。

6.根據權利要求1所述的一體化污水處理系統，其特征在于，所述檢測裝置包括承接漏斗和燒杯，所述燒杯的一側設有真空泵，所述承接漏斗的底部與燒杯口連通，所述燒杯口的表面設有向下的凹陷，凹陷內設有濾紙，所述濾紙上在承接漏斗的周圍設有橡膠密封塞，所述承接漏斗內的液體經真空泵透過濾紙落至燒杯內。

7.根據權利要求1所述的一體化污水處理系統，其特征在于，所述曝氣機連通曝氣管道，所述曝氣管道設在曝氣機的上方，所述曝氣管道呈U形迂回設立。

8.根據權利要求1所述的一體化污水處理系統，其特征在于，所述一級接觸池內添加漂白粉、次氯酸鈉、液氯或二氧化氯藥劑，所述消毒池內添加三氯異氯尿酸。

9.根據權利要求1-8任一所述的一種一體化污水處理系統的使用方法，其特征在于，包括如下步驟：（1）污水通過進水管或脫水機構進入蓄水池，蓄水池靜置后污水進入初沉池；（2）初沉池使不溶性雜質進一步沉淀，并通過抽水泵將污水排至一級接觸池，而不溶性雜質外排；（3）向一級接觸池內添加漂白粉、次氯酸鈉、液氯或二氧化氯藥劑進行殺菌滅藻；（4）在一級接觸池內消毒后通過管道排放至二級接觸池，在二級接觸池內添加活性污泥，同時使污水在二級接觸池內進行曝氣；（5）活化曝氣后的污水和活性污泥在沉淀池經污泥泵排至污泥池；（6）污泥池內污水外排進入消毒池，在消毒池內進一步消毒漂白。10.根據權利要求9所述的一體化污水處理系統的使用方法，其特征在于，步驟（3）中，每立方米污水中添加0.5-1Kg藥劑。

發明內容

本發明的目的是解決上述問題而提供一種能夠在污水凈化處理前對污水和雜質進行分離，不用再次設立二沉池，減小成本并能夠縮短污水處理周期，且凈化后可直接將凈化水進行檢測，使用簡便的一體化污水處理系統及方法。

為實現上述目的，本發明的技術方案為，一種一體化污水處理系統，包括進水管，所述進水管的端部連接蓄水池，所述蓄水池的上方設有用于分離雜質與污水的脫水機構，所述脫水機構的下方設有網狀的傳送帶，所述脫水機構使污水通過傳送帶落至蓄水池內，雜質經傳送帶排放，所述蓄水池依次連接初沉池、一級接觸池、二級接觸池、沉淀池、污泥池和消毒池，所述消毒池連接出水管，所述初沉池內設有抽水泵，所述二級接觸池內設有曝氣機，所述沉淀池內設有污泥提升泵，所述出水管上設有排水支管，所述排水支管的下方設有檢測裝置。

優選的，所述脫水機構包括兩端開口的筒體，所述筒體的一側設有進料漏斗，所述筒體內設有擠壓板，所述擠壓板的上方設有氣缸，所述氣缸帶動擠壓板在筒體內做升降往復運動，所述筒體內在擠壓板的下方設有可翻轉的受壓盤，攜帶污水的雜質在進料漏斗處進入筒體內，經擠壓板擠壓至受壓盤上，完成污水與雜質分離，分離后受壓盤翻轉，排出雜質。

優選的，所述受壓盤的兩端分別設有轉軸，兩個轉軸在受壓盤上對稱設立，其中一個轉軸的一端與受壓盤固定連接，另一端穿過筒體與外置步進電機傳動連接，另一個轉軸的兩端分別設有第一軸承和第二軸承，所述第一軸承固定在受壓盤的側面，第二軸承固定在筒體的內壁，所述步進電機與兩個轉軸聯動帶動受壓盤在筒體內翻轉。

優選的，所述受壓盤的直徑小于筒體的內徑，所述受壓盤的下方設有擋料環，所述擋料環固定在筒體的圓周上，所述擋料環的中間處設有圓形空腔，該圓形空腔與受壓盤相匹配。

優選的，所述受壓盤在圓形空腔內翻轉，當受壓盤與筒體側壁平行時，所述受壓盤與擋料環不接觸。

優選的，所述檢測裝置包括承接漏斗和燒杯，所述燒杯的一側設有真空泵，所述承接漏斗的底部與燒杯口連通，所述燒杯口的表面設有向下的凹陷，凹陷內設有濾紙，所述濾紙上在承接漏斗的周圍設有橡膠密封塞，所述承接漏斗內的液體經真空泵透過濾紙落至燒杯內。

優選的，所述曝氣機連通曝氣管道，所述曝氣管道設在曝氣機的上方，所述曝氣管道呈U形迂回設立。

優選的，所述一級接觸池內添加漂白粉、次氯酸鈉、液氯或二氧化氯藥劑，所述消毒池內添加三氯異氯尿酸。

一種一體化污水處理系統的使用方法，包括如下步驟：（1）污水通過進水管或脫水機構進入蓄水池，蓄水池靜置后污水進入初沉池；（2）初沉池使不溶性雜質進一步沉淀，并通過抽水泵將污水排至一級接觸池，而不溶性雜質外排；（3）向一級接觸池內添加漂白粉、次氯酸鈉、液氯或二氧化氯藥劑進行殺菌滅藻；（4）在一級接觸池內消毒后通過管道排放至二級接觸池，在二級接觸池內添加活性污泥，同時使污水在二級接觸池內進行曝氣；（5）活化曝氣后的污水和活性污泥在沉淀池經污泥泵排至污泥池；（6）污泥池內污水外排進入消毒池，在消毒池內進一步消毒漂白。

優選的，步驟（3）中，每立方米污水中添加0.5-1Kg藥劑。

本發明公開的一種一體化污水處理系統及方法，與現有技術相比具有以下有益效果：一、在蓄水池的上方設有用于分離雜質與污水的脫水機構，脫水機構的筒體的一側設有進料漏斗，所述筒體內設有擠壓板，所述擠壓板的上方設有氣缸，所述氣缸帶動擠壓板在筒體內做升降往復運動，所述筒體內在擠壓板的下方設有可翻轉的受壓盤，攜帶污水的雜質在進料漏斗處進入筒體內，經擠壓板擠壓至受壓盤上，完成污水與雜質分離。

二、在消毒管的下方設立檢測裝置，該檢測裝置包括承接漏斗和燒杯，所述燒杯的一側設有真空泵，承接漏斗與燒杯之間設有濾紙，而水透過濾紙時將會在濾紙上留下痕跡，通過觀察痕跡顏色檢測水處理程度是否符合發放標準。

三、將檢測裝置中的濾紙設為pH試紙，可檢測出處理后污水的pH值，進一步把控污水處理質量。

（發明人：王天廣）
