公布日：2022.04.01
申請日：2021.11.30
分類號：C02F3/10(2006.01)I
摘要
本發明公開了一種智慧水務污水處理池，包括：池體，具有上部開口的池腔；池蓋，蓋設于池腔上端；填料掛板，水平安裝于池腔；底座，固定安裝于池腔底壁；曝氣管組件，可拆卸連接于底座，曝氣管組件包括主氣管、布?xì)夤芎腿霘夤�；布�(xì)夤芘帕杏谥鳉夤艿淖笥覂蓚?cè)，入氣管上端穿出池蓋且底部與主氣管連接；旋轉管，旋轉管套設于入氣管外周壁并能繞入氣管旋轉，旋轉管上端連接有驅動其旋轉的旋轉驅動機構，下端設有位于布?xì)夤芎蛼鞐U之間的攪拌桿。本發明布?xì)夤芸商岣咂貧夥秶沟闷貧獗M量均勻，提高曝氣效果，攪拌桿可對布?xì)夤苊俺龅臍馀葸M(jìn)行打散和攪拌，進一步提高曝氣的均勻度，提高污水處理效果。
權利要求書

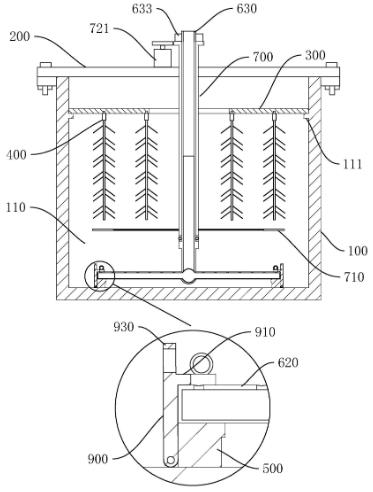

1.一種智慧水務污水處理池，其特征在于包括：池體(100)，具有上部開口的池腔(110)；池蓋(200)，蓋設于池腔(110)上端；填料掛板(300)，水平安裝于池腔(110)；多個用于固定填料的掛桿(400)，頂部連接于填料掛板(300)；底座(500)，固定安裝于池腔(110)底壁；曝氣管組件(600)，可拆卸連接于底座(500)，所述曝氣管組件(600)包括主氣管(610)、布?xì)夤?620)和入氣管(630)；所述主氣管(610)和布?xì)夤?620)位于掛桿(400)下方，所述布?xì)夤?620)排列于主氣管(610)的左右兩側，所述入氣管(630)上端穿出池蓋(200)且底部與主氣管(610)連接；旋轉管(700)，所述旋轉管(700)套設于入氣管(630)外周壁并能繞入氣管(630)旋轉，所述旋轉管(700)上端連接有驅動其旋轉的旋轉驅動機構(721)，下端設有位于布?xì)夤?620)和掛桿(400)之間的攪拌桿(710)。
2.根據權利要求1所述的智慧水務污水處理池，其特征在于：所述池腔(110)周壁設有朝內凸起的承載部(111)，所述填料掛板(300)承載于承載部(111)。
3.根據權利要求1或2所述的智慧水務污水處理池，其特征在于：所述填料掛板(300)底面設有螺紋孔(320)，所述掛桿(400)頂部螺紋連接于螺紋孔(320)。
4.根據權利要求1或2所述的智慧水務污水處理池，其特征在于：所述填料掛板(300)中心設有供入氣管(630)和旋轉管(700)穿過的中心孔(310)。
5.根據權利要求1所述的智慧水務污水處理池，其特征在于：所述旋轉管(700)上端穿過池蓋(200)并設有扭矩連接部(720)，所述旋轉驅動機構(721)固定安裝于池蓋(200)上表面并與扭矩連接部(720)傳動相連以帶動旋轉管(700)旋轉。
6.根據權利要求1所述的智慧水務污水處理池，其特征在于：所述入氣管(630)周壁設有用于支撐旋轉管(700)的凸緣(631)。
7.根據權利要求6所述的智慧水務污水處理池，其特征在于：所述入氣管(630)上端螺紋連接有限位軸套(633)以對旋轉管(700)上端進行軸向限位。
8.根據權利要求1所述的智慧水務污水處理池，其特征在于：所述填料掛板(300)呈網格狀。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種智慧水務污水處理池，提高曝氣均勻性。
根據本發明的第一方面實施例的一種智慧水務污水處理池，包括：池體，具有上部開口的池腔；池蓋，蓋設于池腔上端；填料掛板，水平安裝于池腔；多個用于固定填料的掛桿，頂部連接于填料掛板；底座，固定安裝于池腔底壁；曝氣管組件，可拆卸連接于底座，所述曝氣管組件包括主氣管、布?xì)夤芎腿霘夤�；所述主氣管和布�(xì)夤芪挥趻鞐U下方，所述布?xì)夤芘帕杏谥鳉夤艿淖笥覂蓚?cè)，所述入氣管上端穿出池蓋且底部與主氣管連接；旋轉管，所述旋轉管套設于入氣管外周壁并能繞入氣管旋轉，所述旋轉管上端連接有驅動其旋轉的旋轉驅動機構，下端設有位于布?xì)夤芎蛼鞐U之間的攪拌桿。
根據本發明實施例的一種智慧水務污水處理池，至少具有如下技術效果：布?xì)夤芸商岣咂貧夥秶沟闷貧獗M量均勻，提高曝氣效果，攪拌桿可對布?xì)夤苊俺龅臍馀葸M(jìn)行打散和攪拌，進一步提高曝氣的均勻度，提高污水處理效果；且旋轉管套設于入氣管，利用入氣管作為中心轉軸，簡化了結構；所有掛桿掛設于填料掛板，拆卸時，只需要將填料掛板取出即可將全部掛桿取出，安裝拆卸更加便捷。
根據本發明的一些實施例，所述池腔周壁設有朝內凸起的承載部，所述填料掛板承載于承載部。
根據本發明的一些實施例，所述填料掛板底面設有螺紋孔，所述掛桿頂部螺紋連接于螺紋孔。
根據本發明的一些實施例，所述填料掛板中心設有供入氣管和旋轉管穿過的中心孔。
根據本發明的一些實施例，所述旋轉管上端穿過池蓋并設有扭矩連接部，所述旋轉驅動機構固定安裝于池蓋上表面并與扭矩連接部傳動相連以帶動旋轉管旋轉。
根據本發明的一些實施例，所述入氣管周壁設有用于支撐旋轉管的凸緣。
根據本發明的一些實施例，所述入氣管上端螺紋連接有限位軸套以對旋轉管上端進行軸向限位。
根據本發明的一些實施例，所述填料掛板呈網格狀。
（發明人：莫競瑜;周翔宇;黎慧娟;蔣旭宇;龍瓏;黃勝）
