公布日：2022.08.30

申請日：2022.05.06

分類號：C02F9/04(2006.01)I

摘要

本發明提供一種含煤廢水處理系統及工藝，系統包括順序連接的預沉池、廢水調節池和薄膜過濾器；所述廢水調節池設有加藥裝置；所述薄膜過濾器配有清洗裝置。本發明處理系統過濾范圍廣，被過濾液體中固體含量從20ppm到10000ppm，均可被有效去除且濾液清澈；其薄膜過濾器為運行壓力0.07‑0.1MPa的低壓過濾，過濾阻力小，運行能耗低；其處理工藝自動化程度高，薄膜過濾器具有自動反清洗連續過濾的特點，自動反洗過程由電腦程序控制，可在短時間(數秒)內自動反清洗過濾膜，且反清洗時不需排空過濾器；而且，本發明所述系統布置緊湊，設備體積小，占地面積小于其他相同處理量的傳統過濾裝置，適用于場地小、設備改造等情況。

權利要求書

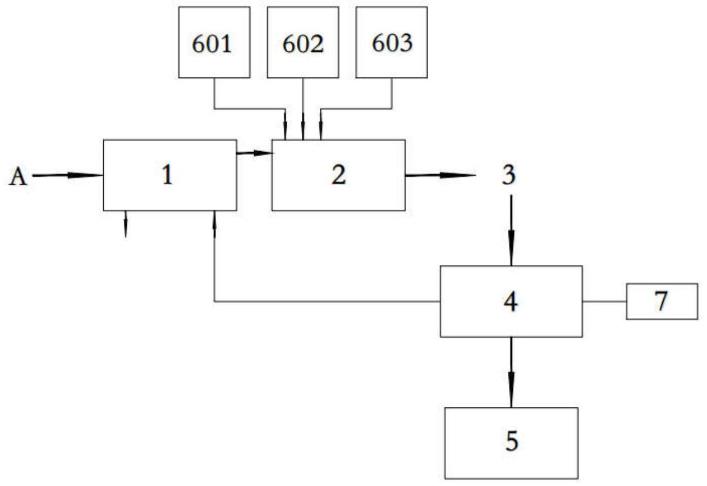

1.一種含煤廢水處理系統，其特征在于：包括順序連接的預沉池(1)、廢水調節池(2)和薄膜過濾器(4)；所述廢水調節池(2)設有加藥裝置；所述薄膜過濾器(4)配有清洗裝置(7)。

2.根據權利要求1所述的一種含煤廢水處理系統，其特征在于：所述預沉池(1)和廢水調節池(2)為地下式水池，混凝土且共壁結構；所述預沉池(1)里設有刮泥機(101)；所述廢水調節池(2)內設有曝氣管(201)。

3.根據權利要求1所述的一種含煤廢水處理系統，其特征在于：所述薄膜過濾器(4)上部設有多孔板(401)，多孔板(401)上固定有濾袋(402)；頂部設有溢流口(403)；下部設有進水口(404)；底部為錐形，設有排泥渣口(405)；所述薄膜過濾器(4)還設有反沖洗口(406)和排氣口；所述反沖洗口(406)與清洗裝置(7)連接；所述薄膜過濾器(4)為鋼制容器。

4.根據權利要求3所述的一種含煤廢水處理系統，其特征在于：所述濾袋(402)由膨化聚四氟乙烯膜、聚丙烯和聚酯無紡布復合制成。

5.根據權利要求1所述的一種含煤廢水處理系統，其特征在于：所述加藥裝置為次氯酸鈉加藥裝置(601)、氫氧化鈉加藥裝置(602)和凝聚劑加藥裝置(603)。

6.根據權利要求1或5所述的一種含煤廢水處理系統，其特征在于：所述加藥裝置包括加藥箱、加藥泵和控制柜；所述加藥泵流量Q＝20L/h，揚程H＝1.0MPa。

7.根據權利要求1所述的一種含煤廢水處理系統，其特征在于：所述清洗裝置(7)包括卸藥泵、儲罐和清洗泵；所述卸藥泵流量Q＝10m3/h，揚程H＝0.1MPa；所述清洗泵流量Q＝10m3/h，揚程H＝0.1MPa。

8.根據權利要求1所述的一種含煤廢水處理系統，其特征在于：所述廢水調節池(2)和薄膜過濾器(4)之間還設有提升泵(3)；所述薄膜過濾器(4)還連接有清水池(5)，并與預沉池(1)相連接。

9.采用權利要求1-8任一項所述系統的含煤廢水處理工藝，其特征在于，包括以下步驟：A、含煤廢水由管道流入預沉池(1)，使其中的大顆粒煤粉沉積至池底；B、預沉池(1)上部清水溢流至廢水調節池(2)，通過加藥裝置投入次氯酸鈉、氫氧化鈉和凝聚劑進行澄清，去除水中懸浮物及膠體；C、廢水調節池(2)的出水從薄膜過濾器(4)下部進入薄膜過濾器(4)，經過濾，將水中微小粒徑的顆粒截留在濾袋(402)表面，清液從薄膜過濾器(4)頂部排出；濾渣經清洗裝置(7)進行反沖洗后沉降至薄膜過濾器(4)底部。

10.根據權利要求9所述含煤廢水處理工藝，其特征在于：步驟A中：預沉池(1)中沉積的煤泥經刮泥機(101)刮至預沉池(1)的一側，再用抓斗起重機定期將沉積煤泥從預沉池(1)抓出、外運；步驟B中：所述加藥裝置通過控制柜自動投加藥劑；澄清后的清水經提升泵(3)送至薄膜過濾器(4)；步驟C中：隨著濾袋(402)表面濾渣的增多，過濾壓力上升，壓差達到0.18MPa時，進入反沖洗狀態，清洗裝置(7)從反沖洗口(406)進液沖洗，使濾渣脫離濾袋(402)表面并沉降到薄膜過濾器(4)底部；過濾周期達到3-5次時，從排泥渣口(405)排出濾渣；薄膜過濾器(4)排泥采用自流方式排入預沉池(1)。

發明內容

為解決上述問題，本發明提供一種含煤廢水處理系統及工藝，提高含煤廢水處理的效率，使含煤廢水達到回用處理的水質要求。

為達到以上目的，本發明技術方案如下：

一種含煤廢水處理系統，包括順序連接的預沉池、廢水調節池和薄膜過濾器；所述廢水調節池設有加藥裝置；所述薄膜過濾器配有清洗裝置。

前述的一種含煤廢水處理系統，所述預沉池和廢水調節池為地下式水池，混凝土且共壁結構，其施工簡單；所述預沉池里設有刮泥機；所述廢水調節池內設有曝氣管。

前述的一種含煤廢水處理系統，所述薄膜過濾器上部設有多孔板，多孔板上固定有濾袋；頂部設有溢流口；下部設有進水口；底部為錐形，設有排泥渣口；所述薄膜過濾器還設有反沖洗口和排氣口；所述反沖洗口與清洗裝置連接；所述薄膜過濾器為鋼制容器，為常規鋼制材料。

前述的一種含煤廢水處理系統，所述濾袋由膨化聚四氟乙烯膜、聚丙烯和聚酯無紡布復合制成，所得濾袋表面光滑，耐腐蝕性強，耐氯腐蝕，適合酸洗。

前述的一種含煤廢水處理系統，所述加藥裝置為次氯酸鈉加藥裝置、氫氧化鈉加藥裝置和凝聚劑加藥裝置。

前述的一種含煤廢水處理系統，所述加藥裝置包括加藥箱、加藥泵和控制柜；所述加藥泵流量Q＝20L/h，揚程H＝1.0MPa。泵的型號依據流量和揚程來確定。

前述的一種含煤廢水處理系統，所述清洗裝置包括卸藥泵、儲罐和清洗泵；所述卸藥泵流量Q＝10m3/h，揚程H＝0.1MPa；所述清洗泵流量Q＝10m3/h，揚程H＝0.1MPa。泵的型號依據流量和揚程來確定。

前述的一種含煤廢水處理系統，所述廢水調節池和薄膜過濾器之間還設有提升泵；所述薄膜過濾器還連接有清水池，并與預沉池相連接。

采用前述任一項系統的含煤廢水處理工藝，包括以下步驟：

A、含煤廢水由管道流入預沉池，使其中的大顆粒煤粉沉積至池底；

B、預沉池上部清水溢流至廢水調節池，通過加藥裝置投入次氯酸鈉、氫氧化鈉和凝聚劑進行澄清，去除水中懸浮物及膠體；

C、廢水調節池的出水從薄膜過濾器下部進入薄膜過濾器，經過濾，將水中微小粒徑的顆粒截留在濾袋表面，清液從薄膜過濾器頂部排出；濾渣經清洗裝置進行反沖洗后沉降至薄膜過濾器底部。

前述含煤廢水處理工藝，步驟A中：預沉池中沉積的煤泥經刮泥機刮至預沉池的一側，再用抓斗起重機定期將沉積煤泥從預沉池抓出、外運；步驟B中：所述加藥裝置通過控制柜自動投加藥劑；澄清后的清水經提升泵送至薄膜過濾器；步驟C中：隨著濾袋表面濾渣的增多，過濾壓力上升，壓差達到0.18MPa時，進入反沖洗狀態，清洗裝置從反沖洗口進液沖洗，使濾渣脫離濾袋表面并沉降到薄膜過濾器底部；過濾周期達到3-5次時，從排泥渣口排出濾渣；薄膜過濾器排泥采用自流方式排入預沉池。

與現有技術相比，本發明的有益效果是：

本發明提供一種含煤廢水處理系統及工藝，提高含煤廢水處理的效率。本發明的含煤廢水處理系統適用過濾范圍廣，被過濾液體中的固體含量從20ppm到10000ppm，均可被有效去除且濾液清澈；其采用低壓過濾，薄膜過濾器的運行壓力為0.07-0.1MPa，過濾阻力小，運行能耗低；其處理工藝自動化程度高，薄膜過濾器具有自動反清洗連續過濾的特點，自動反清洗過程由電腦程序控制，可在短時間(數秒)內自動反清洗過濾膜，且反清洗時不需排空過濾器；而且，本發明所述系統布置緊湊，設備體積小，占地面積小于其他相同處理量的傳統過濾裝置，適用于場地小、設備改造等情況。

（發明人吳溪;劉進;李宏秀;郭強;許強;秦樹篷;王棟韶;郭銀秋;崔德圣;張研;龐曉辰;梁宵;曹進豐;任楠楠;李浩;解錚;劉艷芳;韋曉亮;楊東昱;王凡嵩;岳鵬飛;楊凱;呂奕凝;聶飛;劉夏）
