公布日：2022.06.24
申請日：2022.03.23
分類號：C02F9/08(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及污水處理設備技術領域，特別指一種智能控制的高頻電催化氧化廢水處理裝置，包括PLC遠程控制系統，所述PLC遠程控制系統分別連接有強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器、光催化反應器和強氧化氣發生器，所述強氧化氣發生器與所述強氧化氣混合反應器底部連通，工作時廢水依次進入強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器和光催化反應器，并逐級降解，本發明的廢水經上述單元逐級降解,污染物去除率高，能耗低，安全性好，不會形成二次污染，此外還設置PLC遠程控制系統能實現現場手動操作、自動控制、遠程監控及操作的智能控制。
權利要求書
1.一種智能控制的高頻電催化氧化廢水處理裝置，其特征在于，包括PLC遠程控制系統，所述PLC遠程控制系統分別連接有強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器、光催化反應器和強氧化氣發生器，所述強氧化氣發生器與所述強氧化氣混合反應器底部連通，工作時廢水依次進入強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器和光催化反應器，并逐級降解。
2.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，還包括廢水收集箱和凈水箱，所述廢水收集箱與所述強氧化氣混合反應器連通，所述光催化反應器與所述凈水箱連通，所述廢水收集箱內廢水工況為PH值0-14、COD值30-300000mg/l、電導率50-50000US/CM。
3.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述強氧化氣混合反應器工作時控制溫度為5-85℃，PH值0-14，反應時間5-240min。
4.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述強氧化氣發生器產生的氣體為臭氧。
5.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述高頻脈沖反應器工作時控制溫度為5-100℃，PH值0-14，反應時間5-240min。
6.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述催化劑耦合電反應器連接直流電，所述直流電為220V通用交流電轉換而來，所述催化劑耦合電反應器內添加催化氧化物質，工作時控制溫度在5-90℃，PH值0-14，反應時間5-40min，電壓5-36V，電流1-100A。
7.根據權利要求6所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述催化氧化物質為過氧化氫。
8.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述光催化反應器工作時控制溫度在5-80℃，PH值3-10，反應時間5-120min。
9.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述光催化反應器的光源為紫外線光源，所述紫外線光源為36-380v。
10.根據權利要求1所述的智能控制的高頻電催化氧化廢水處理裝置，其特征在于，所述PLC遠程控制系統包括人機界面端、電腦端和手機端。
發明內容
本發明的目的在于針對現有技術的缺陷和不足，提供一種工作電壓低，能耗低，操作安全智能，污染物去除率高的智能控制的高頻電催化氧化廢水裝置。
為了達到上述目的，本發明采用的技術方案如下：

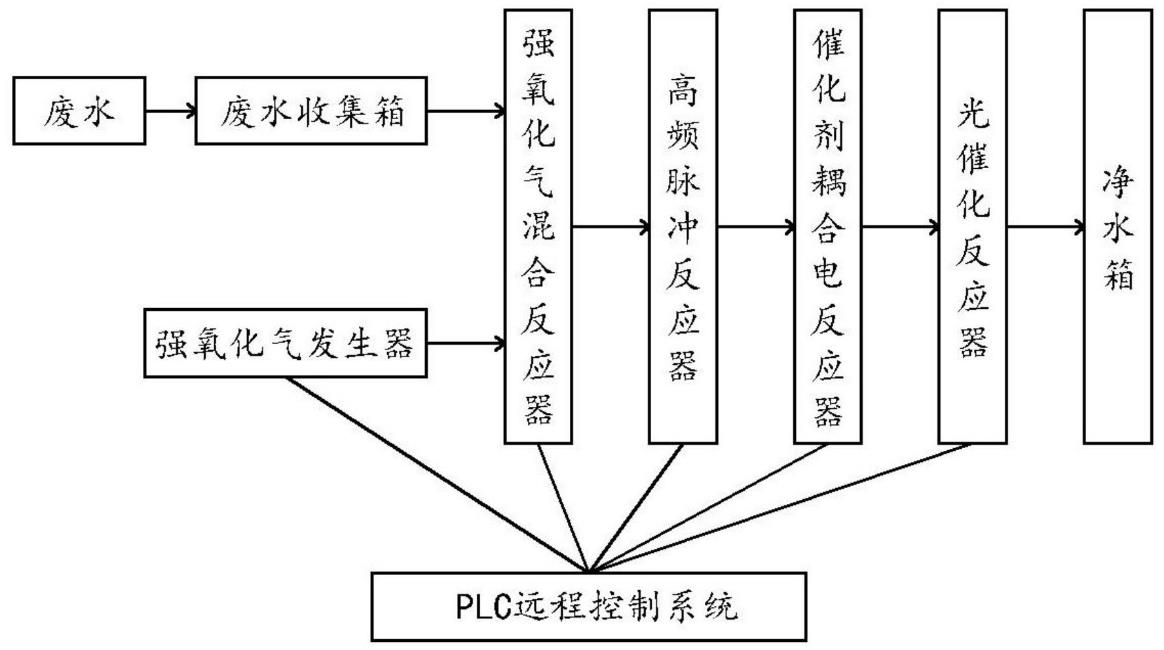

本發明所述的一種智能控制的高頻電催化氧化廢水處理裝置，包括PLC遠程控制系統，所述PLC遠程控制系統分別連接有強氧化氣混合反應器、高頻脈沖反應器、電催化氧化反應器、光催化反應器和強氧化氣發生器，所述強氧化氣發生器與所述強氧化氣混合反應器底部連通，工作時廢水依次進入強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器和光催化反應器，并逐級降解，實際運行時廢水先進入強氧化氣混合反應器內與強氧化氣體反應，初步去除廢水中有機污染物；然后自流進入高頻脈沖反應器，高頻脈沖反應器內產生高頻振蕩，在強烈的高頻振蕩作用下污染物進行裂解連鎖反應，將大分子有機物裂解成小分子有機物有利于下一步的反應；然后進入催化劑耦合電反應器內，并添加催化氧化物質，在直流電作用下電極板高效產生強氧化物質即OH·氧化自由基，對廢水中的污染物進行鏈式分解反應，最終礦化成CO2和水；最后進入光催化反應器，所述光催化反應器通過光波釋放氧化劑，通過氧化劑對污染物進行氧化，經本發明處理后的廢水污染物去除率達40％，而且能耗低安全性好，也不會形成二次污染，更重要的本發明還設有PLC遠程控制系統可以遠程控制，定時開機關機，可根據污染物的量，調整氧化劑的數量控制催化量，分解很完全，沒有二次污染。
根據以上方案，所述的一種智能控制的高頻電催化氧化廢水處理裝置，還包括廢水收集箱和凈水箱，所述廢水收集箱與所述強氧化氣混合反應器連通，所述光催化反應器與所述凈水箱連通，所述廢水收集箱內廢水工況為PH值0-14、COD值30-300000mg/l、電導率50-50000US/CM。
根據以上方案，所述強氧化氣混合反應器工作時控制溫度為5-85℃，PH值0-14，反應時間5-240min。
根據以上方案，所述強氧化氣發生器產生的氣體為臭氧。
根據以上方案，所述高頻脈沖反應器工作時控制溫度為5-100℃，PH值0-14，反應時間5-240min。
根據以上方案，所述催化劑耦合電反應器連接直流電，所述直流電為220V通用交流電轉換而來，所述催化劑耦合電反應器內添加催化氧化物質，工作時控制溫度在5-90℃，PH值0-14，反應時間5-240min，電壓5-36V，電流1-100A。
根據以上方案，所述催化氧化物質為過氧化氫，在直流電作用下電極板高效產生強氧化物質即OH·氧化自由基，對廢水中的污染物進行鏈式分解反應，最終礦化成CO2和水，無二次污染。
根據以上方案，所述光催化反應器工作時控制溫度在5-80℃，PH值3-10，反應時間5-120min。
根據以上方案，所述光催化反應器的光源為紫外線光源，所述紫外線光源為36-380v。
根據以上方案，所述PLC遠程控制系統包括人機界面端、電腦端和手機端。
本發明工作時廢水依次進入強氧化氣混合反應器、高頻脈沖反應器、催化劑耦合電反應器和光催化反應器，并逐級降解,污染物去除率高，能耗低，安全性好，不會形成二次污染，此外還設置PLC遠程控制系統能實現現場手動操作、自動控制、遠程監控及操作的智能控制。
（發明人：肖楚豐;黃小君;李俊蘭;肖武豐）
