公布日：2022.05.17
申請日：2022.01.18
分類號：C02F9/10(2006.01)I;C02F1/02(2006.01)I;C02F1/04(2006.01)I;C02F1/06(2006.01)I;C02F1/08(2006.01)I
摘要
本發明適用于低濃度溶液或廢水蒸發結晶技術領域，提供了一種低濃度溶液或廢水蒸發結晶裝置及方法，包括預熱器，所述預熱器的通過管路連接有進料泵，所述進料泵的輸出端連接有橫管降膜蒸發器，所述橫管降膜蒸發器的上方連接有蒸汽壓縮機，所述蒸汽壓縮機的輸出端連接有加熱器，所述加熱器的頂部通過管路連接有強制蒸發器，本發明處理能耗低，其能耗比常規MVR降低一半，處理1噸水最低不到20元，處理范圍廣，適用性強，處理量在2～100t/h范圍內均適用，物料種類多樣，既可以處理廢水，又能用于工藝物料蒸發結晶，物料初始濃度可低至1％，若進料濃度波動大，系統可根據具體情況選擇只運行濃度裝置或結晶裝置，靈活性強。
權利要求書

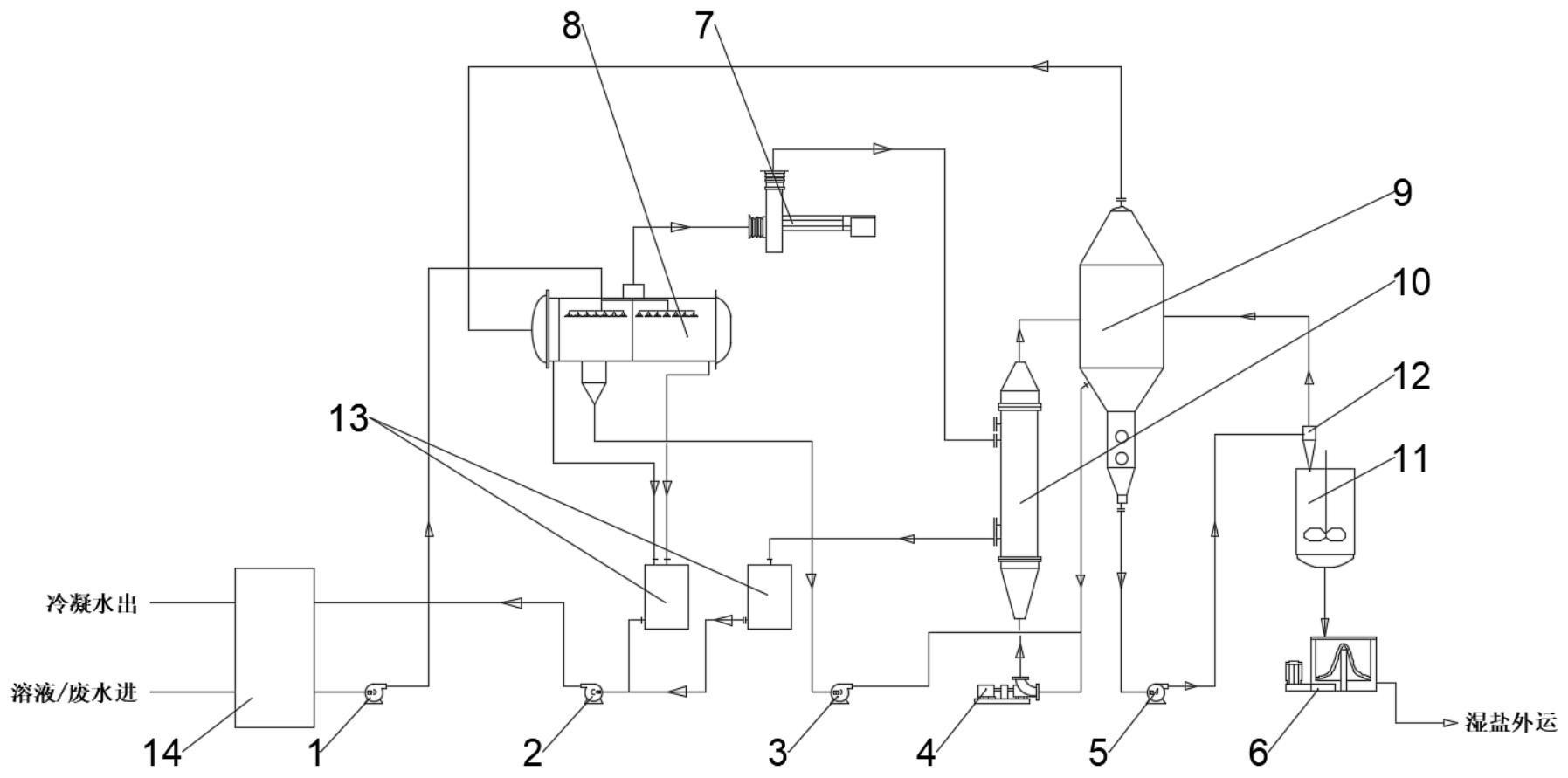

1.一種低濃度溶液或廢水蒸發結晶裝置，其特征在于，包括預熱器(14)，所述預熱器(14)的通過管路連接有進料泵(1)，所述進料泵(1)的輸出端連接有橫管降膜蒸發器(8)，所述橫管降膜蒸發器(8)的上方連接有蒸汽壓縮機(7)，所述蒸汽壓縮機(7)的輸出端連接有加熱器(10)，所述加熱器(10)的頂部通過管路連接有強制蒸發器(9)，所述強制蒸發器(9)的頂部通過管路與橫管降膜蒸發器(8)相連接，所述強制蒸發器(9)的底部通過管路連接有強制循環泵(4)，所述強制循環泵(4)的頂部與加熱器(10)的底部通過管路相連接，所述強制蒸發器(9)、加熱器(10)、強制循環泵(4)組成強制循環蒸發結晶工段，所述強制蒸發器(9)的底部通過管路連接有出料泵(5)，所述出料泵(5)的輸出端連接有旋流器(12)，所述旋流器(12)的頂部與強制蒸發器(9)之間通過管路連接，所述旋流器(12)的底部連接有稠厚器(11)，所述稠厚器(11)的底面連接有離心機(6)，所述橫管降膜蒸發器(8)的底部通過管路連接有轉料泵(3)，所述轉料泵(3)通過管路與加熱器(10)相連接，所述加熱器(10)通過管路連接有冷凝水罐(13)，所述橫管降膜蒸發器(8)的底部通過管路與冷凝水罐(13)相連接，所述冷凝水罐(13)的底部通過管路連接有冷凝水泵(2)，所述冷凝水泵(2)通過管路與預熱器(14)相連接。
2.根據權利要求1所述的一種低濃度溶液或廢水蒸發結晶裝置，其特征在于：所述預熱器(14)為板式換熱器、列管換熱器或者螺旋板換熱器中的一種。
3.根據權利要求1所述的一種低濃度溶液或廢水蒸發結晶裝置，其特征在于：所述橫管降膜蒸發器(8)為臥式結構，所述橫管降膜蒸發器(8)內部的換熱管為水平安裝，管束布置在橫管降膜蒸發器(8)的中下部，所述橫管降膜蒸發器(8)的殼程壓力-0.09～0.05MPa，溫度40～110℃，管程壓力-0.07～0.05MPa，溫度50～110℃，所述橫管降膜蒸發器(8)也可以采用立式結構，換熱管豎直安裝，壓力和溫度與橫管臥式結構相同。
4.根據權利要求1所述的一種低濃度溶液或廢水蒸發結晶裝置，其特征在于：所述蒸汽壓縮機(7)可采用羅茨式壓縮機或離心式壓縮機，壓縮進出口溫差為8～22℃。
5.根據權利要求1所述的一種低濃度溶液或廢水蒸發結晶裝置，其特征在于：所述強制蒸發器(9)可采用FC型或DTB型，對于粒徑要求大的物料，還可采用OLSO型，所述強制蒸發器(9)的直徑為Φ800～5000mm，蒸發溫度50～120℃。
6.一種低濃度溶液或廢水的蒸發結晶方法，其特征在于，包括如下步驟：步驟一，預熱：首先將低濃度溶液或廢水導入預熱器(14)中，預熱器(14)對低濃度溶液或廢水進行預熱；步驟二，初步濃縮：預熱后的低濃度溶液或廢水由進料泵(1)輸送至橫管降膜蒸發器(8)中，橫管降膜蒸發器(8)的內部設有噴頭和換熱管，低濃度溶液或廢水經過噴頭以霧狀自上而下流到換熱管外壁，在換熱管內部是來自強制蒸發器(9)的二次蒸汽，二次蒸汽作為熱源，對換熱管外的溶液或廢水進行加熱，溶液受熱蒸發，二次蒸汽從橫管降膜蒸發器(8)的頂部進入蒸汽壓縮機(7)，被加壓升溫，隨著蒸發不斷進行溶液濃度隨之提高；步驟三，蒸發結晶：經過初步濃縮的溶液或廢水由轉料泵(3)輸送至強制蒸發器(9)，溶液在強制蒸發器(9)、加熱器(10)、強制循環泵(4)組成的強制循環蒸發結晶工段內循環，從蒸汽壓縮機(7)出口的高溫蒸汽進入加熱器(10)殼程加熱溶液，溶液在強制蒸發器(9)內閃蒸蒸發，濃度逐漸提供至過飽和，此時慢慢開始有晶體析出；步驟四，育晶出料：漿液在強制蒸發器(9)鹽井內收集沉降，由出料泵(5)輸送至旋流器(12)增加含固量，再流入稠厚器(11)繼續育晶長大，然后流入離心機(6)中進行固液分離，濕鹽進入下一道工序，離心母液返回系統繼續蒸發；步驟五，排冷凝水：在強制蒸發器(9)和加熱器(10)內的二次蒸汽經換熱后發生相變冷凝成水，流入到冷凝水罐(13)經冷凝水泵(2)導入預熱器(14)，冷凝水的余熱加熱預熱器(14)中的低濃度溶液或廢水，最后冷凝水回用或者排出。
7.根據權利要求6所述的一種低濃度溶液或廢水蒸發結晶方法，其特征在于：所述步驟一中溶液或廢水的初始濃度為1％～30％，初始溫度5～100℃。
8.根據權利要求6所述的一種低濃度溶液或廢水蒸發方法，其特征在于：所述步驟五中冷凝水回用或者排出時的出水溫度盡可能接近溶液進料溫度，其最小溫差接近5℃。
發明內容
本發明目的是提供一種低濃度溶液或廢水蒸發結晶裝置及方法，以解決現有技術中，多效降膜蒸發裝置大多存在蒸發耗能高，產品材料用料多，價格昂貴，且安裝所占地面積大，能源二次利用很少，能耗高，生產的產品成本高的問題。
為實現上述目的，本發明提供如下技術方案：一種低濃度溶液或廢水蒸發結晶裝置，包括預熱器，所述預熱器的通過管路連接有進料泵，所述進料泵的輸出端連接有橫管降膜蒸發器，所述橫管降膜蒸發器的上方連接有蒸汽壓縮機，所述蒸汽壓縮機的輸出端連接有加熱器，所述加熱器的頂部通過管路連接有強制蒸發器，所述強制蒸發器的頂部通過管路與橫管降膜蒸發器相連接，所述強制蒸發器的底部通過管路連接有強制循環泵，所述強制循環泵的頂部與加熱器的底部通過管路相連接，所述強制蒸發器、加熱器、強制循環泵組成強制循環蒸發結晶工段，所述強制蒸發器的底部通過管路連接有出料泵，所述出料泵的輸出端連接有旋流器，所述旋流器的頂部與強制蒸發器之間通過管路連接，所述旋流器的底部連接有稠厚器，所述稠厚器的底面連接有離心機，所述橫管降膜蒸發器的底部通過管路連接有轉料泵，所述轉料泵通過管路與加熱器相連接，所述加熱器通過管路連接有冷凝水罐，所述橫管降膜蒸發器的底部通過管路與冷凝水罐相連接，所述冷凝水罐的底部通過管路連接有冷凝水泵，所述冷凝水泵通過管路與預熱器相連接。
優選的，所述預熱器為板式換熱器、列管換熱器或者螺旋板換熱器中的一種。
優選的，所述橫管降膜蒸發器為臥式結構，所述橫管降膜蒸發器內部的換熱管為水平安裝，管束布置在橫管降膜蒸發器的中下部，所述橫管降膜蒸發器的殼程壓力-0.09～0.05MPa，溫度40～110℃，管程壓力-0.07～0.05MPa，溫度50～110℃，所述橫管降膜蒸發器也可以采用立式結構，換熱管豎直安裝，壓力和溫度與橫管臥式結構相同。
優選的，所述蒸汽壓縮機可采用羅茨式壓縮機或離心式壓縮機，壓縮進出口溫差為8～22℃。
優選的，所述強制蒸發器可采用FC型或DTB型，對于粒徑要求大的物料，還可采用OLSO型，所述強制蒸發器的直徑為Φ800～5000mm，蒸發溫度50～120℃。
一種低濃度溶液或廢水的蒸發結晶方法，包括如下步驟：
步驟一，預熱：
首先將低濃度溶液或廢水導入預熱器中，預熱器對低濃度溶液或廢水進行預熱；
步驟二，初步濃縮：
預熱后的低濃度溶液或廢水由進料泵輸送至橫管降膜蒸發器中，橫管降膜蒸發器的內部設有噴頭和換熱管，低濃度溶液或廢水經過噴頭以霧狀自上而下流到換熱管外壁，在換熱管內部是來自強制蒸發器的二次蒸汽，二次蒸汽作為熱源，對換熱管外的溶液或廢水進行加熱，溶液受熱蒸發，二次蒸汽從橫管降膜蒸發器的頂部進入蒸汽壓縮機，被加壓升溫，隨著蒸發不斷進行溶液濃度隨之提高；
步驟三，蒸發結晶：
經過初步濃縮的溶液或廢水由轉料泵輸送至強制蒸發器，溶液在強制蒸發器、加熱器、強制循環泵組成的強制循環蒸發結晶工段內循環，從蒸汽壓縮機出口的高溫蒸汽進入加熱器殼程加熱溶液，溶液在強制蒸發器內閃蒸蒸發，濃度逐漸提供至過飽和，此時慢慢開始有晶體析出；
步驟四，育晶出料：
漿液在強制蒸發器鹽井內收集沉降，由出料泵輸送至旋流器增加含固量，再流入稠厚器繼續育晶長大，然后流入離心機中進行固液分離，濕鹽進入下一道工序，離心母液返回系統繼續蒸發；
步驟五，排冷凝水：
在強制蒸發器和加熱器內的二次蒸汽經換熱后發生相變冷凝成水，流入到冷凝水罐經冷凝水泵導入預熱器，冷凝水的余熱加熱預熱器中的低濃度溶液或廢水，最后冷凝水回用或者排出。
優選的，所述步驟一中溶液或廢水的初始濃度為1％～30％，初始溫度5～100℃。
優選的，所述步驟五中冷凝水回用或者排出時的出水溫度盡可能接近溶液進料溫度，其最小溫差接近5℃。
本發明至少具備以下有益效果：
1、本發明一種低濃度溶液或廢水蒸發結晶裝置及方法，將MVR低溫多效水平管降膜蒸發濃縮與強制循環蒸發結晶相結合，處理能耗低，其能耗比常規MVR降低一半，處理1噸水最低不到20元；
2、本發明一種低濃度溶液或廢水蒸發結晶裝置及方法，處理范圍廣，適用性強，處理量在2～100t/h范圍內均適用，物料種類多樣，既可以處理廢水，又能用于工藝物料蒸發結晶，物料初始濃度可低至1％，若進料濃度波動大，系統可根據具體情況選擇只運行濃度裝置或結晶裝置，靈活性強。
（發明人：劉軍;唐敏;陳學坤）
