公布日：2022.05.17
申請日：2021.12.31
分類號：B01D33/35(2006.01)I;B01D33/80(2006.01)I;B01D33/41(2006.01)I;B01D33/11(2006.01)I;B01D33/44(2006.01)I;B01D33/06(2006.01)I;B01D36/
00(2006.01)I;G06T7/00(2017.01)I;G06T7/12(2017.01)I;G06T7/90(2017.01)I;G06V10/762(2022.01)I;G06K9/62(2022.01)I;G06V10/82(2022.01)N
摘要
本發明涉及一種農牧廢水多級處理系統，屬于廢水處理技術領域；該農牧廢水多級處理系統還包括農牧廢水處理設備和農牧廢水多級處理方法，農牧廢水處理設備屬于水污染等環境保護專用設備制造，農牧廢水多級處理方法包括以下步驟：根據臟污累積程度和各污水筒對應的入水管處的入水量、出水管處的出水量、筒內壓強以及回轉機構的轉速，得到各污水筒對應的目標筒內壓強和目標回轉機構的轉速；根據臟污累積程度、所述目標筒內壓強和目標回轉機構的轉速，對各污水筒進行調節。本發明通過對各污水筒內安裝磁驅回轉機構，使安裝磁驅回轉機構之后的農牧廢水多級處理設備不僅可以通過氣壓過濾臟污，還可以通過回轉機構轉動產生的離心力過濾臟污。
權利要求書

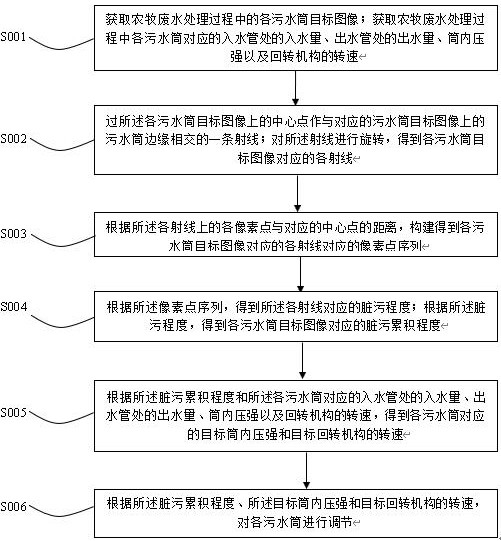

1.一種農牧廢水多級處理系統的處理方法，該農牧廢水多級處理系統包括農牧廢水處理設備，所述農牧廢水處理設備包括至少兩個依次焊接的污水筒，每個污水筒均連接有氣管，氣管上設置有電磁閥，所述農牧廢水處理設備還包括設置在各個污水筒內的回轉機構，所述回轉機構設置有過濾網；所述農牧廢水多級處理系統還包括控制系統，所述控制系統包括控制器，以及與所述控制器信號連接的圖像采集傳感器、入水量傳感器、出水量傳感器、壓強傳感器和轉速傳感器；所述圖像采集傳感器用于檢測各污水筒內的圖像，所述入水量傳感器用于檢測各污水筒入水管處的入水量，所述出水量傳感器用于檢測各污水筒出水管處的出水量，所述壓強傳感器用于檢測各污水筒的筒內壓強，所述轉速傳感器用于檢測各污水筒內回轉機構的轉速；其特征在于，該處理方法包括如下步驟：獲取農牧廢水處理過程中的各污水筒目標圖像；獲取農牧廢水處理過程中各污水筒對應的入水管處的入水量、出水管處的出水量、筒內壓強以及回轉機構的轉速；過各污水筒目標圖像上的中心點作與對應的污水筒目標圖像上的污水筒邊緣相交的一條射線；對所述射線進行旋轉，得到各污水筒目標圖像對應的各射線；根據所述各射線上的各像素點與對應的中心點的距離，構建得到各污水筒目標圖像對應的各射線對應的像素點序列；根據所述像素點序列，得到所述各射線對應的臟污程度；根據所述臟污程度，得到各污水筒目標圖像對應的臟污累積程度；根據所述臟污累積程度和所述各污水筒對應的入水管處的入水量、出水管處的出水量、筒內壓強以及回轉機構的轉速，得到各污水筒對應的目標筒內壓強和目標回轉機構的轉速；根據所述臟污累積程度、所述目標筒內壓強和目標回轉機構的轉速，對各污水筒進行調節；過所述各污水筒目標圖像上的中心點作與對應的污水筒目標圖像上的污水筒邊緣相交的一條射線；對所述射線進行旋轉，得到各污水筒目標圖像對應的各射線的方法，包括：對所述各污水筒目標圖像對應的污水筒連通域進行連通域分析，得到各污水筒目標圖像對應的中心點位置；利用邊緣檢測算法檢測所述各污水筒目標圖像對應的污水筒連通域的邊緣；以所述各污水筒目標圖像對應的中心點為起點作與對應的污水筒目標圖像對應的污水筒連通域邊緣相交的一條射線；將所述以各污水筒目標圖像對應的中心點為起點作與對應的各污水筒目標圖像上污水筒邊緣相交的一條射線記為各污水筒目標圖像對應的起始射線；將所述起始射線以固定角度按照順時針方向進行旋轉一周，得到各目標圖像對應的各射線。
2.如權利要求1所述的一種農牧廢水多級處理系統的處理方法，其特征在于，根據所述像素點序列，得到所述各射線對應的臟污程度；根據所述臟污程度，得到各污水筒目標圖像對應的臟污累積程度的方法，包括：獲取各污水筒目標圖像對應的污水筒過濾等級和各污水筒目標圖像對應的標準臟污累積程度極限值；利用k-means算法對所述各污水筒目標圖像對應的各射線的像素點序列中各像素點對應的灰度值進行兩次聚類；根據所述兩次聚類的結果，得到各污水筒目標圖像對應的各射線的像素點序列對應的合理程度；根據所述合理程度，確定各污水筒目標圖像對應的各射線的像素點序列聚類的類別簇數；根據所述類別簇數，得到各污水筒目標圖像對應的各射線的臟污程度；根據各污水筒目標圖像對應的污水筒過濾等級、標準臟污累積程度極限值和各污水筒目標圖像對應的各射線的臟污程度，得到各污水筒目標圖像對應的臟污累積程度。
3.如權利要求2所述的一種農牧廢水多級處理系統的處理方法，其特征在于，根據所述兩次聚類的結果，得到各污水筒目標圖像對應的各射線的像素點序列對應的合理程度的方法，包括：獲取各污水筒目標圖像對應的污水筒過濾等級和各污水筒目標圖像對應的標準臟污累積程度極限值；根據第一次聚類后得到的各污水筒目標圖像對應的各射線對應的素點序列對應的各類別中各像素點的像素值和各類別對應的聚類中心的灰度值，得到第一次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的各類別內的離散程度；根據第二次聚類后得到的各污水筒目標圖像對應的各射線對應的像素點序列對應的各類別中各像素點的像素值和各類別對應的聚類中心的灰度值，得到第二次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的各類別內的離散程度；根據第一次聚類后得到的各污水筒目標圖像對應的各射線對應的像素點序列對應的相鄰類別對應的聚類中心的灰度值和各污水筒目標圖像對應的各射線對應的像素點序列中的最大像素點灰度值和最小像素點灰度值，得到第一次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的相鄰類別之間的分離程度；根據第二次聚類后得到的各污水筒目標圖像對應的各射線對應的像素點序列對應的相鄰類別對應的聚類中心的灰度值和各污水筒目標圖像對應的各射線對應的像素點序列中的最大像素點灰度值和最小像素點灰度值，得到第二次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的相鄰類別之間的分離程度；根據第一次聚類后所述離散程度，得到第一次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的類內合理程度；根據第二次聚類后所述離散程度，得到第二次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的類內合理程度；根據第一次聚類后所述分離程度，得到第一次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的類間合理程度；根據第二次聚類后所述分離程度，得到第二次聚類后各污水筒目標圖像對應的各射線對應的像素點序列對應的類間合理程度；根據所述第一次聚類后所述類內合理程度、第二次聚類后所述類內合理程度、第一次聚類后所述類間合理程度和第二次聚類后所述類間合理程度，得到各污水筒目標圖像對應的各射線對應的像素點序列對應的合理程度。
4.如權利要求3所述的一種農牧廢水多級處理系統的處理方法，其特征在于，根據所述合理程度，確定各污水筒目標圖像對應的各射線的像素點序列聚類的類別簇數；根據所述類別簇數，得到各污水筒目標圖像對應的各射線的臟污程度的方法，包括：判斷所述合理程度的值是否小于預設合理程度值，若是，則判定所述像素點序列進行第二次聚類簇數比第一次聚類簇數的合理程度高；計算所述像素點序列對應的像素點灰度值整體最小的類別對應的各像素點在對應的像素點序列中的最高次序與最低次序之間的差值；將所述差值記為各污水筒目標圖像對應的各射線的臟污程度。
5.如權利要求2所述的一種農牧廢水多級處理系統的處理方法，其特征在于，根據各污水筒目標圖像對應的污水筒過濾等級、標準臟污累積程度極限值和各污水筒目標圖像對應的各射線的臟污程度，得到各污水筒目標圖像對應的臟污累積程度的方法，包括：
（發明人：張偉;李振華;徐宇）
