公布日：2022.07.08
申請日：2022.04.22
分類號：C02F9/10(2006.01)I;C02F1/44(2006.01)I;C02F1/04(2006.01)N;C02F5/00(2006.01)N;C02F103/34(2006.01)N;C02F101/10(2006.01)N;
C02F101/20(2006.01)N
摘要
本發明涉及磷酸鐵廢水處理技術領域，公開了一種多級膜濃縮的磷酸鐵廢水處理新工藝，包括預處理階段、納濾膜濃縮階段和多效蒸發階段，所述納濾膜濃縮階段包括由不同數量耐酸納濾膜柱串聯而成的多級納濾膜過濾裝置，多級納濾膜過濾裝置對磷酸鐵廢水及沖洗設備產生的洗水進行過濾濃縮，濃縮形成的濃鹽水經多效蒸發形成固體復合肥和清水；濃縮后的濃鹽水中硫酸銨含量可達17％～20％，遠超現有技術中行業同等水平(約10％)，本方案通過減少多效蒸發階段進水量，顯著降低多效蒸發階段的投資及處理成本。另，本方案因采用耐酸納濾膜，無須對廢水進行調節pH，簡化廢水處理流程，進一步降低整個工藝所需成本，使得本方案廣泛適用于各種酸性廢水的處理。
權利要求書
1.一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：包括預處理階段、納濾膜濃縮階段和多效蒸發階段，所述納濾膜濃縮階段包括多級納濾膜過濾裝置對磷酸鐵廢水的過濾濃縮，所述納濾膜為耐酸納濾膜。
2.根據權利要求1所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：所述預處理階段包括疊片過濾階段和超濾階段；所述納濾膜濃縮階段包括多級反滲透(RO)階段、母液反滲透階段、多級洗水反滲透階段和清水反滲透階段。

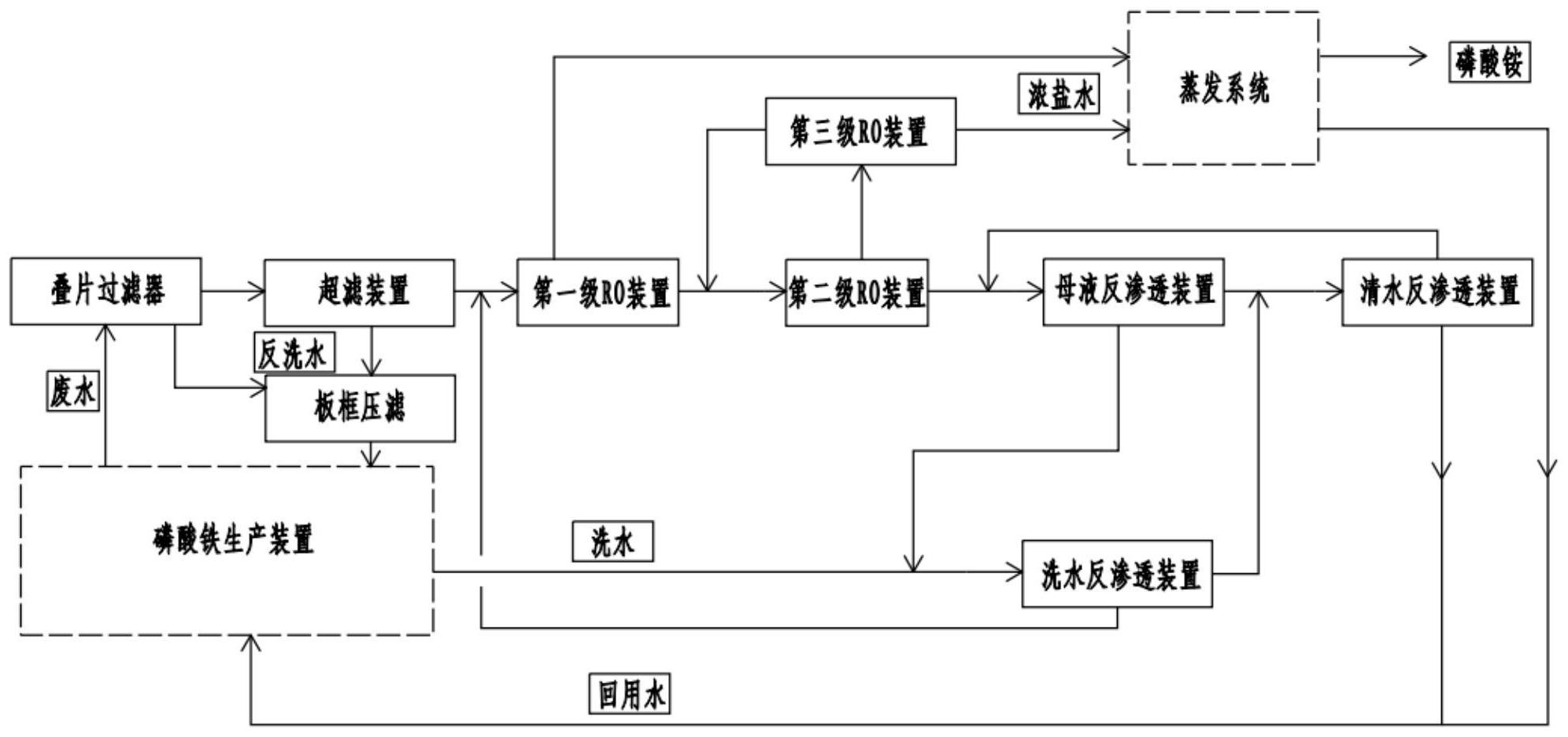

3.根據權利要求2所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：包括如下步驟：S1：疊片過濾階段，磷酸鹽廢水母液經泵送至疊片過濾器進行過濾，產生濃水Ⅰ和清水Ⅰ，濃水Ⅰ經板框壓濾后匯集至磷酸鹽廢水母液中；S2：超濾階段，S1產生的清水Ⅰ流過超濾膜裝置，獲得濃水Ⅱ和清水Ⅱ；濃水Ⅱ經板框壓濾后匯集至磷酸鹽廢水母液中；S3：多級反滲透(RO)階段，S2產生的清水Ⅱ經三級RO裝置(分別為第一級RO裝置、第二級RO裝置和第三級RO裝置)進行濃縮，獲得濃鹽水Ⅰ和清水Ⅲ；S4：母液反滲透階段，S3所得清水Ⅲ經母液反滲透裝置濃縮，獲得濃水Ⅲ和清水Ⅳ；S5：多級洗水反滲透階段，所述濃水Ⅲ進入二級洗水反滲透裝置(分別為第一級洗水反滲透裝置、第二級洗水反滲透裝置)過濾，獲得濃水Ⅳ和清水Ⅴ，濃水Ⅳ重新進入第一級RO裝置進行濃縮；S6：清水反滲透階段，清水Ⅳ和清水Ⅴ匯集后進入清水反滲透裝置，獲得濃水Ⅴ和清水Ⅵ；S7：多效蒸發階段，S3所得濃鹽水Ⅰ經多效蒸發獲得固體1和清水Ⅶ。
4.根據權利要求3所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：所述超濾階段還包括出水檢測階段，檢測指標為濁度≤0.5NTU，SDI≤3。
5.根據權利要求4所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：所述磷酸鹽廢水進入超濾裝置前包括自清洗過濾器對廢水的過濾，所述自清洗過濾器的過濾精度為100～300μm；所述磷酸鹽廢水進入每級反滲透裝置前均包括保安過濾器對廢水的過濾，所述保安過濾器的過濾精度為5μm；所述疊片過濾階段和超濾階段均設有反洗裝置，反洗水回至前端板框壓濾，并回至母液收集調節水池。
6.根據權利要求5所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：在S3中，所述廢水在進入第一級RO裝置的保安過濾器前包括添加阻垢劑階段，所述阻垢劑為低磷復合阻垢劑。
7.根據權利要求6所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：在S3中，清水Ⅱ經第一級RO裝置過濾后產生的濃鹽水進入S7中完成多效蒸發，第一級RO裝置產生的清水則進入第二級RO裝置進行濃縮，第二級RO裝置產生的濃水經第三級RO裝置進行濃縮產生的濃鹽水進入S7完成多效蒸發，第三級RO裝置產生的清水則與第一級RO裝置產生的清水匯合，再次進入第二級RO裝置進行濃縮；第二級RO裝置產生的清水則進入母液反滲透裝置進行濃縮。
8.根據權利要求7所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：在S5中，進入多級洗水反滲透階段的廢水還包括磷酸鐵生產過程中清洗裝置產生的洗水，包括第一洗水和第二洗水；母液反滲透裝置產生的濃水與第二洗水經第二級洗水反滲透裝置濃縮，產生的濃水與第一洗水匯集后進入第一級反滲透裝置進行濃縮，產生的濃水重新進入反滲透階段，母液反滲透裝置、第一級洗水反滲透裝置和第二級洗水反滲透裝置產生的清水匯集后進入清水反滲透裝置進行濃縮。
9.根據權利要求8所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：在S3中，第一級RO裝置、第二級RO裝置、第三級RO裝置、母液反滲透裝置、第一級洗水反滲透裝置、第二級洗水反滲透裝置和清水反滲透裝置中耐酸納濾膜組件的數量比為9:10:3:5:7:5:10，且各級反滲透裝置中耐酸納濾膜組件均串聯設置，兩端均設有壓力計；相鄰反滲透裝置之間管道連接儲水池。10.根據權利要求9所述的一種多級膜濃縮的磷酸鐵廢水處理新工藝，其特征在于：在S3～S6中，各級反滲透裝置的壓力均設置為：進水壓為1.0～3.0MPa，出水壓為0.5～1.5MPa；所述一級RO裝置的回水率為80％，二級RO裝置的回水率為65％，三級RO裝置的回水率為42％，母液反滲透裝置的回水率為75％，清水反滲透裝置的回水率為85％。
發明內容
本發明意在提供一種多級膜濃縮的磷酸鐵廢水處理新工藝，以解決現有磷酸鐵廢水處理前需要使用大量氨水調節pH，從而增大處理成本的技術問題。
為達到上述目的，本發明采用如下技術方案：一種多級膜濃縮的磷酸鐵廢水處理新工藝，包括預處理階段、納濾膜濃縮階段和多效蒸發階段，所述納濾膜濃縮階段包括多級納濾膜過濾裝置對磷酸鐵廢水的過濾濃縮，所述納濾膜為耐酸納濾膜。
本方案的原理及優點是：
1、相比于現有技術中母液均需要調節pH后再進入反滲透單元不同，本方案技術中母液經預處理階段后直接進入納濾膜濃縮階段，打破磷酸鐵廢水處理技術的技術壁壘，同時有效避免加堿液調節母液pH時大量水隨堿進入母液中，從而增大了廢水處理體量；或需要投入大量的堿，增加運行成本。申請人實驗發現，本方案相對于傳統工藝用氨水調節pH工藝節約水處理費用至少3元/噸，本方案顯著節約了水資源和水處理資源。
2、與現有技術使用常規納濾膜不同，本方案首次采用耐酸納濾膜制作多級納濾膜過濾裝置，克服了磷酸鐵廢水的技術偏見，具有更加簡易的母液處理流程及更優的磷酸鐵廢水處理效果；且本方案耐酸納濾膜對酸的耐受效果好，適用于推廣至各種酸性廢水的處理。
3、本方案的磷酸鹽廢水在納濾膜濃縮階段經多級納濾膜過濾裝置進行過濾濃縮，顯著降低廢水中的溶質含量，便于處理后的廢水的再利用；同時，提升廢水回收率，如本方案處理151m3/h的廢水僅產生29m3/h濃鹽水，顯著提升廢水的資源利用率；且濃縮后的濃鹽水中硫酸銨含量可達17％～20％，遠超現有技術中行業同等水平(約8％～10％)，本方案通過減少多效蒸發階段進水量，顯著降低多效蒸發階段的投資及處理成本。
優選的，所述預處理階段包括疊片過濾階段和超濾階段；所述納濾膜濃縮階段包括多級反滲透(RO)階段、母液反滲透階段、多級洗水反滲透階段和清水反滲透階段。
采用上述方案，疊片過濾階段去除水中的較大懸浮物等雜質，超濾階段進一步去除水中的懸浮物、膠體、大分子有機物等；兩則均不涉及現有技術中對廢水的pH調節和除硬工序，簡化磷酸鹽廢水的處理工序；多級納濾膜濃縮階段則有效截留磷酸鐵廢水中的各類無機離子，且通過調節每級階段中各級裝置中納濾膜組件的數量，使得水的回收率大大提高，顯著提升廢水處理效果。
優選的，包括如下步驟：
S1：疊片過濾階段，磷酸鹽廢水母液經泵送至疊片過濾器進行過濾，產生濃水Ⅰ和清水Ⅰ，濃水Ⅰ經板框壓濾后匯集至磷酸鹽廢水母液中；
S2：超濾階段，S1產生的清水Ⅰ流過超濾膜裝置，獲得濃水Ⅱ和清水Ⅱ；濃水Ⅱ經板框壓濾后匯集至磷酸鹽廢水母液中；
S3：多級反滲透(RO)階段，S2產生的清水Ⅱ經三級RO裝置(分別為第一級RO裝置、第二級RO裝置和第三級RO裝置)進行濃縮，獲得濃鹽水Ⅰ和清水Ⅲ；
S4：母液反滲透階段，S3所得清水Ⅲ經母液反滲透裝置濃縮，獲得濃水Ⅲ和清水Ⅳ；
S5：多級洗水反滲透階段，所述濃水Ⅲ進入二級洗水反滲透裝置(分別為第一級洗水反滲透裝置、第二級洗水反滲透裝置)過濾，獲得濃水Ⅳ和清水Ⅴ，濃水Ⅳ重新進入第一級RO裝置進行濃縮；
S6：清水反滲透階段，清水Ⅳ和清水Ⅴ匯集后進入清水反滲透裝置，獲得濃水Ⅴ和清水Ⅵ；
S7：多效蒸發階段，S3所得濃鹽水Ⅰ經多效蒸發獲得固體1和清水Ⅶ。
采用上述方案，磷酸鹽廢水在不經過pH調節和除硬工序的情況下，通過多級納濾膜濃縮階段中各級反滲透裝置的合理設置，使得磷酸鹽廢水中的水和溶質分離，申請人實驗證明，本方案濃鹽水Ⅰ中硫酸銨含量可達17％～20％，遠超現有技術中行業同等水平(約10％)，顯著降低了多效蒸發階段的設備成本，具有意想不到的技術效果。
優選的，所述超濾階段還包括出水檢測階段，檢測指標為濁度≤0.5NTU，SDI≤3。采用上述方案，預處理階段的出水符合反滲透階段裝置的進水水質要求，保證反滲透的正常穩定運行，延長多級納濾膜系統的清洗周期及壽命。
優選的，所述磷酸鹽廢水進入超濾裝置前包括自清洗過濾器對廢水的過濾，所述自清洗過濾器的過濾精度為100～300μm；所述磷酸鹽廢水進入每級反滲透裝置前均包括保安過濾器對廢水的過濾，所述保安過濾器的過濾精度為5μm；所述疊片過濾階段和超濾階段均設有反洗裝置，反洗水回至前端板框壓濾，并回至母液收集調節水池。采用上述方案，能有效地除去廢水中的懸浮物、微粒、鐵銹等雜質，避免廢水中的雜質對超濾階段的超濾膜及反滲透階段的耐酸納濾膜造成影響，從而降低膜的使用壽命。
優選的，在S3中，所述廢水在進入第一級RO裝置的保安過濾器前包括添加阻垢劑階段，所述阻垢劑為低磷復合阻垢劑。采用上述方案，可以有效提高水中的難溶物質(如硫酸鋇、硫酸鍶、氟化鈣和二氧化硅等)的飽和度；同時使用的阻垢劑是低磷的有機復合物，避免排放后對自然水體產生富營養化的影響。
優選的，在S3中，清水Ⅱ經第一級RO裝置過濾后產生的濃鹽水進入S7中完成多效蒸發，第一級RO裝置產生的清水則進入第二級RO裝置進行濃縮，第二級RO裝置產生的濃水經第三級RO裝置進行濃縮產生的濃鹽水進入S7完成多效蒸發，第三級RO裝置產生的清水則與第一級RO裝置產生的清水匯合，再次進入第二級RO裝置進行濃縮；第二級RO裝置產生的清水則進入母液反滲透裝置進行濃縮。
采用上述方案，初步濃縮和分離廢水中的無機物和水，其中含有無機物的高濃度鹽水直接進入多效蒸發裝置完成固液分離，得到能運用至化工復合肥中的產品和能循環至磷酸鐵生產階段或車間其他用水點，提升廢水中水和無機鹽的利用率。
優選的，在S5中，進入多級洗水反滲透階段的廢水還包括磷酸鐵生產過程中清洗裝置產生的洗水，包括第一洗水和第二洗水；母液反滲透裝置產生的濃水與第二洗水經第二級洗水反滲透裝置濃縮，產生的濃水與第一洗水匯集后進入第一級反滲透裝置進行濃縮，產生的濃水重新進入反滲透階段，母液反滲透裝置、第一級洗水反滲透裝置和第二級洗水反滲透裝置產生的清水匯集后進入清水反滲透裝置進行濃縮。
采用上述方案，經多級反滲透裝置濃縮后的清水和生產過程中產生的低濃度洗水在余下的反滲透裝置中進一步完成濃縮，產生的濃水重新進入反滲透階段，產生的清水則可循環至磷酸鐵的生產階段或車間其他用水點，實現資源的重復利用，減少廢水排放量。
優選的，在S3中，第一級RO裝置、第二級RO裝置、第三級RO裝置、母液反滲透裝置、第一級洗水反滲透裝置、第二級洗水反滲透裝置和清水反滲透裝置中耐酸納濾膜組件的數量比為9:10:3:5:7:5:10，且各級反滲透裝置中耐酸納濾膜組件均串聯設置，兩端均設有壓力計；相鄰反滲透裝置之間管道連接儲水池。采用上述方案，有效根據車間實際生產情況組裝各級反滲透裝置，提升磷酸鹽廢水的處理效果和效率。
優選的，在S3～S6中，各級反滲透裝置的壓力均設置為：進水壓為1.0～3.0MPa，出水壓為0.5～1.5MPa；所述一級RO裝置的回水率為80％，二級RO裝置的回水率為65％，三級RO裝置的回水率為42％，母液反滲透裝置的回水率為75％，清水反滲透裝置的回水率為85％。采用上述方案，便于廢水在反滲透裝置中充分濃縮，提升水的回收率和廢水處理效率。
（發明人：王璐;王勃;胡偉;王思亮）
