公布日：2022.04.22
申請日：2022.02.15
分類號：C02F3/00(2006.01)I
摘要
本發明公開了一種用于污水處理的快速組裝生物濾池除臭裝置，包括底座，所述底座的上端面上設有安裝槽，所述安裝槽內滑動連接有四個安裝板，四個所述安裝板分別貼合安裝槽的四個內壁設置，四個所述安裝板組合呈矩形設置，四個所述安裝板相互遠離的一側壁上均固定連接有固定板，四個所述固定板均貼合底座設置，所述底座上設有四個呈相互對稱設置的螺紋槽，四個所述螺紋槽內均螺紋連接有固定螺栓，四個所述固定螺栓遠離底座的一端分別貫穿四個固定板設置，四個所述安裝板遠離底座的一端設有蓋板。本發明可以方便的進行拆卸安裝以及移動工作，極大的有利于用戶進行不同區域內的污水除臭工作，十分方便用戶使用。
權利要求書

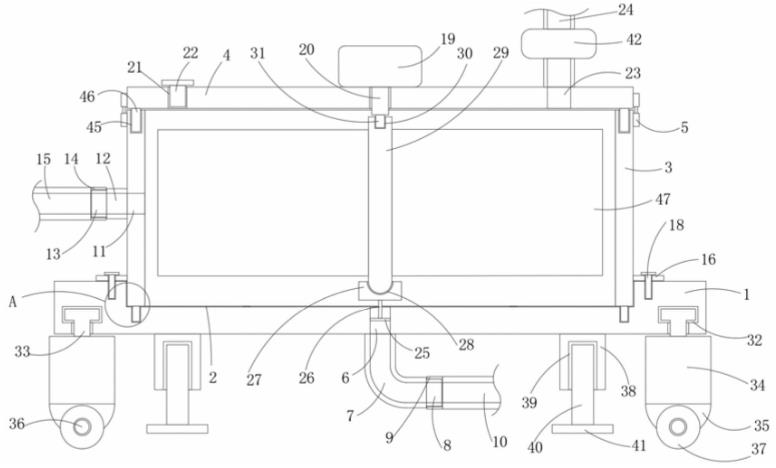

1.一種用于污水處理的快速組裝生物濾池除臭裝置，包括底座(1)，其特征在于，所述底座(1)的上端面上設有安裝槽(2)，所述安裝槽(2)內滑動連接有四個安裝板(3)，四個所述安裝板(3)分別貼合安裝槽(2)的四個內壁設置，四個所述安裝板(3)組合呈矩形設置，四個所述安裝板(3)相互遠離的一側壁上均固定連接有固定板(16)，四個所述固定板(16)均貼合底座(1)設置，所述底座(1)上設有四個呈相互對稱設置的螺紋槽(17)，四個所述螺紋槽(17)內均螺紋連接有固定螺栓(18)，四個所述固定螺栓(18)遠離底座(1)的一端分別貫穿四個固定板(16)設置，四個所述安裝板(3)遠離底座(1)的一端設有蓋板(4)，所述蓋板(4)的四個側壁上均設有卡扣(5)，四個所述卡扣(5)遠離蓋板(4)的一端分別固定連接在四個安裝板(3)相互遠離的一側壁上設置，所述安裝槽(2)遠離蓋板(4)的一側內壁上固定連接有排水口(6)，所述底座(1)遠離蓋板(4)的一側外壁上固定連接有排水管(7)，所述排水管(7)正對排水口(6)設置，所述排水管(7)遠離排水口(6)的一側壁上固定連接有第一外螺紋管(8)，所述第一外螺紋管(8)上螺紋連接有第一內螺紋管(9)，所述第一內螺紋管(9)遠離排水管(7)的一側壁上固定連接有排水渠道(10)，所述排水渠道(10)、第一外螺紋管(8)和排水管(7)呈相互連通設置，其中一個所述安裝板(3)上設有進水口(11)，所述安裝板(3)的外壁上固定連接有進水管(12)，所述進水管(12)正對進水口(11)設置，所述進水管(12)遠離進水口(11)的一側壁上固定連接有第二外螺紋管(13)，所述第二外螺紋管(13)上螺紋連接有第二內螺紋管(14)，所述第二內螺紋管(14)遠離進水管(12)的一側壁上固定連接有進水渠道(15)，所述進水渠道(15)、第二外螺紋管(13)和進水管(12)呈相互連通設置，所述蓋板(4)上設有工作裝置。
2.根據權利要求1所述的一種用于污水處理的快速組裝生物濾池除臭裝置，其特征在于,所述工作裝置包括固定連接在蓋板(4)遠離底座(1)一側壁上的轉動電機(19)，所述轉動電機(19)上設有工作軸(20)，所述工作軸(20)遠離轉動電機(19)的一端貫穿蓋板(4)設置，所述蓋板(4)上設有投料口(21)，所述投料口(21)靠近進水口(11)設置，所述投料口(21)內設有密封塞(22)，所述蓋板(4)遠離投料口(21)大一端設有出氣口(23)，所述蓋板(4)遠離底座(1)的一側壁上固定連接有出氣管(24)，所述出氣管(24)正對出氣口(23)設置，所述出氣管(24)上設有抽風機(42)，所述排水口(6)的內壁上固定連接有支撐桿(25)，所述支撐桿(25)靠近蓋板(4)的一側壁上固定連接有豎直桿(26)，所述豎直桿(26)靠近蓋板(4)的一側壁上固定連接有支撐座(27)，所述支撐座(27)遠離底座(1)的一側壁上設有轉動口(28)，所述轉動口(28)內轉動連接有轉動柱(29)，所述轉動柱(29)上固定連接有多個呈中心對稱設置的轉動板(47)，所述轉動柱(29)遠離轉動口(28)的一側壁上設有方形槽(30)，所述方形槽(30)內滑動連接有方形塊(31)，所述方形塊(31)固定連接在工作軸(20)上設置，所述底座(1)上設有四個移動裝置，四個所述移動裝置呈相互遠離設置。
3.根據權利要求2所述的一種用于污水處理的快速組裝生物濾池除臭裝置，其特征在于，所述移動裝置包括設置在底座(1)下端面上的轉動槽(32)，所述轉動槽(32)內轉動連接有轉動塊(33)，所述轉動塊(33)遠離轉動槽(32)的一側壁上固定連接有移動座(34)，所述移動座(34)遠離轉動塊(33)的一側壁上設有滾動槽(35)，所述滾動槽(35)的兩個相對內壁之間固定連接有滾動軸(36)，所述滾動軸(36)上轉動連接有滾動輪(37)。
4.根據權利要求1所述的一種用于污水處理的快速組裝生物濾池除臭裝置，其特征在于，所述底座(1)的下端面上固定連接有多個呈相互對稱設置的支撐柱(38)，多個所述支撐柱(38)遠離底座(1)的一側壁上均設有螺紋口(39)，多個所述螺紋口(39)內均螺紋連接有螺紋柱(40)，多個所述螺紋柱(40)遠離底座(1)的一端均固定連接有墊腳(41)。
5.根據權利要求1所述的一種用于污水處理的快速組裝生物濾池除臭裝置，其特征在于，所述安裝槽(2)的下側壁上設有多個限位槽(43)，多個所述限位槽(43)呈相互遠離設置，多個所述限位槽(43)內均滑動連接有限位桿(44)，多個所述限位桿(44)分別固定連接在四個安裝板(3)上設置。
6.根據權利要求1所述的一種用于污水處理的快速組裝生物濾池除臭裝置，其特征在于，四個所述安裝板(3)遠離底座(1)的一側壁上均設有卡槽(45)，四個所述卡槽(45)內均滑動連接有卡塊(46)，四個所述卡塊(46)均固定連接在蓋板(4)上設置。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種用于污水處理的快速組裝生物濾池除臭裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種用于污水處理的快速組裝生物濾池除臭裝置，包括底座，所述底座的上端面上設有安裝槽，所述安裝槽內滑動連接有四個安裝板，四個所述安裝板分別貼合安裝槽的四個內壁設置，四個所述安裝板組合呈矩形設置，四個所述安裝板相互遠離的一側壁上均固定連接有固定板，四個所述固定板均貼合底座設置，所述底座上設有四個呈相互對稱設置的螺紋槽，四個所述螺紋槽內均螺紋連接有固定螺栓，四個所述固定螺栓遠離底座的一端分別貫穿四個固定板設置，四個所述安裝板遠離底座的一端設有蓋板，所述蓋板的四個側壁上均設有卡扣，四個所述卡扣遠離蓋板的一端分別固定連接在四個安裝板相互遠離的一側壁上設置，所述安裝槽遠離蓋板的一側內壁上固定連接有排水口，所述底座遠離蓋板的一側外壁上固定連接有排水管，所述排水管正對排水口設置，所述排水管遠離排水口的一側壁上固定連接有第一外螺紋管，所述第一外螺紋管上螺紋連接有第一內螺紋管，所述第一內螺紋管遠離排水管的一側壁上固定連接有排水渠道，所述排水渠道、第一外螺紋管和排水管呈相互連通設置，其中一個所述安裝板上設有進水口，所述安裝板的外壁上固定連接有進水管，所述進水管正對進水口設置，所述進水管遠離進水口的一側壁上固定連接有第二外螺紋管，所述第二外螺紋管上螺紋連接有第二內螺紋管，所述第二內螺紋管遠離進水管的一側壁上固定連接有進水渠道，所述進水渠道、第二外螺紋管和進水管呈相互連通設置，所述蓋板上設有工作裝置。
優選的，所述工作裝置包括固定連接在蓋板遠離底座一側壁上的轉動電機，所述轉動電機上設有工作軸，所述工作軸遠離轉動電機的一端貫穿蓋板設置，所述蓋板上設有投料口，所述投料口靠近進水口設置，所述投料口內設有密封塞，所述蓋板遠離投料口大一端設有出氣口，所述蓋板遠離底座的一側壁上固定連接有出氣管，所述出氣管正對出氣口設置，所述出氣管上設有抽風機，所述排水口的內壁上固定連接有支撐桿，所述支撐桿靠近蓋板的一側壁上固定連接有豎直桿，所述豎直桿靠近蓋板的一側壁上固定連接有支撐座，所述支撐座遠離底座的一側壁上設有轉動口，所述轉動口內轉動連接有轉動柱，所述轉動柱上固定連接有多個呈中心對稱設置的轉動板，所述轉動柱遠離轉動口的一側壁上設有方形槽，所述方形槽內滑動連接有方形塊，所述方形塊固定連接在工作軸上設置，所述底座上設有四個移動裝置，四個所述移動裝置呈相互遠離設置。
優選的，所述移動裝置包括設置在底座下端面上的轉動槽，所述轉動槽內轉動連接有轉動塊，所述轉動塊遠離轉動槽的一側壁上固定連接有移動座，所述移動座遠離轉動塊的一側壁上設有滾動槽，所述滾動槽的兩個相對內壁之間固定連接有滾動軸，所述滾動軸上轉動連接有滾動輪。
優選的，所述底座的下端面上固定連接有多個呈相互對稱設置的支撐柱，多個所述支撐柱遠離底座的一側壁上均設有螺紋口，多個所述螺紋口內均螺紋連接有螺紋柱，多個所述螺紋柱遠離底座的一端均固定連接有墊腳。
優選的，所述安裝槽的下側壁上設有多個限位槽，多個所述限位槽呈相互遠離設置，多個所述限位槽內均滑動連接有限位桿，多個所述限位桿分別固定連接在四個安裝板上設置。
優選的，四個所述安裝板遠離底座的一側壁上均設有卡槽，四個所述卡槽內均滑動連接有卡塊，四個所述卡塊均固定連接在蓋板上設置。
本發明的有益效果是：在本發明中，用戶可以方便的完成裝置的安裝和拆卸工作，同時還可以利用滾動輪的轉動工作來方便的完成移動工作，極大的方便了用戶攜帶裝置前往不同區域內進行污水除臭工作，極大的有利于用戶使用。
（發明人：管曉東）
