公布日：2022.06.24
申請日：2022.04.29
分類號：B01D29/56(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/94(2006.01)I
摘要

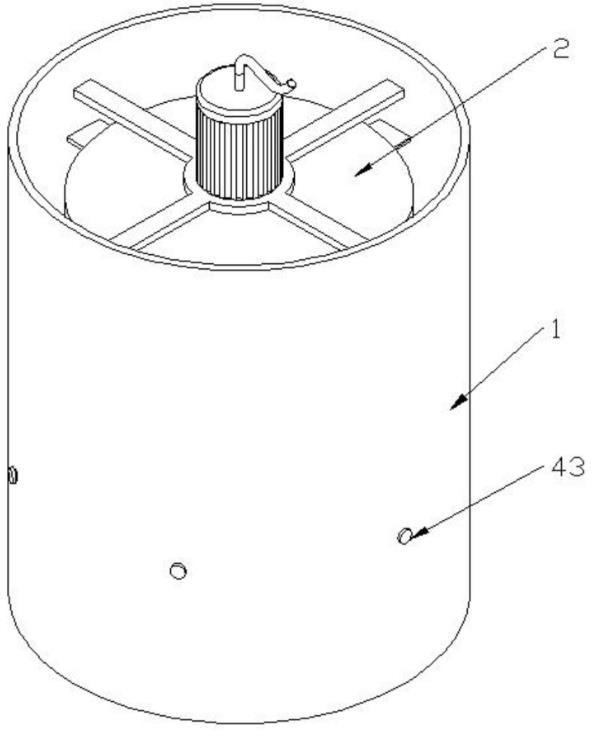

本發明涉及一種除磷廢水反應器，包括筒體，所述筒體中設置有曝氣裝置，所述曝氣裝置的下側設置有一次過濾裝置，所述一次過濾裝置包括錐狀的過濾網，所述過濾網的圓周側設置有儲泥裝置，所述儲泥裝置包括設置在所述過濾網周側的儲泥槽，設置在所述儲泥槽上側的推泥件，所述一次過濾裝置下側設置有二次過濾裝置；所述過濾網的設置，對水體過濾的同時引導沉淀物向所述儲泥槽移動，并且曝氣裝置對過濾網進行沖擊，避免所述過濾網堵塞，同時輔助沉淀物向所述儲泥槽移動；通過所述推泥件的設置，使得儲泥槽中的沉淀物裝滿時將沉淀物從所述出泥件推出，方便裝置的長期使用，并且通過二次過濾裝置的設置，對水體進行多次過濾，提高反應器的處理效果。
權利要求書
1.一種除磷廢水反應器，其特征在于：包括筒體，所述筒體中設置有曝氣裝置，所述曝氣裝置的下側設置有一次過濾裝置，所述一次過濾裝置包括錐狀的過濾網，所述過濾網的圓周側設置有儲泥裝置，所述儲泥裝置包括設置在所述過濾網周側的儲泥槽，設置在所述儲泥槽上側的推泥件，還包括設置在所述筒體上的出泥件，所述一次過濾裝置下側設置有二次過濾裝置；所述曝氣裝置包括固定連接在所述筒體上側的十字形第一安裝架，所述第一安裝架的中部貫穿設置有氣泵，所述氣泵的輸出端連通設置有圓盤狀的氣箱，所述氣箱的下側沿圓周方向均勻連通設置有若干個氣管，所述氣管的開口朝向所述過濾網；所述筒體內壁固定連接在第一安裝環，所述一次過濾裝置包括固定連接在所述第一安裝環內環側的筒狀安裝件，所述過濾網固定連接在所述安裝件的頂端，所述安裝件與所述第一安裝環以及所述筒體合圍成所述儲泥槽；所述推泥件包括沿圓周方向均勻固定連接在所述筒體內壁的四個安裝板，所述安裝板位于所述過濾網的上側，每個所述安裝板上固定連接有電推桿，四個所述電推桿的輸出端共同固定連接有環形的推泥板，所述推泥板向所述筒體的軸線傾斜，所述推泥板的外環面與所述筒體的內壁抵接，所述推泥板的內環面能夠與所述安裝件的外環面抵接；所述過濾網上設置有刮拭裝置，所述刮拭裝置包括沿圓周方向均勻固定連接在所述氣箱下側面的四個連接桿，四個所述連接桿下端固定連接有第二安裝環，所述第二安裝環內環面固定連接有十字形的第二安裝架，所述第二安裝件中部轉動連接有轉軸，所述轉軸的頂端固定套設有葉輪，所述葉輪位于其中一個所述氣管的正下方，所述轉軸的下端固定連接有V形的刮桿，所述刮桿與所述過濾網的上側面抵接；所述安裝件包括固定連接在所述第一安裝環上的固定筒，所述固定筒上側設置有滑動筒，所述過濾網固定連接在所述滑動筒的頂端，所述滑動筒中開設有開口向下的筒狀滑槽，所述固定筒插入所述滑槽中，所述固定筒的頂端與所述滑槽的頂側壁之間沿圓周方向均勻固定連接有六個第一彈簧，所述滑動筒上套設有抵接環，所述抵接環能夠與所述推泥板抵接；所述二次過濾裝置包括固定連接在所述筒體內側壁的倒錐形二次過濾網，所述二次過濾網的中部貫穿設置有儲泥筒，所述儲泥筒的下端套設有出泥筒，所述出泥筒的直徑大于所述儲泥筒的直徑，所述出泥筒的內壁固定連接有第三安裝架，所述儲泥筒中滑動連接有滑動板，所述第三安裝架與所述滑動板之間沿圓周方向均勻連接有四個第二彈簧，所述二次過濾裝置還包括固定連接在所述一次過濾裝置中的所述過濾網下側面中部的安裝桿，所述安裝桿的下端固定連接有推泥盤，所述推泥盤的直徑與所述儲泥筒的內徑相同，所述推泥盤能夠插入所述儲泥筒中。
發明內容
(1)要解決的技術問題
本發明的目的在于現有技術中除磷時設備容易堵塞的問題，提供一種防堵塞泥水分離除磷反應器，以解決上述技術問題。
(2)技術方案
為了實現本發明的目的，本發明所采用的技術方案為：
一種除磷廢水反應器，包括筒體，所述筒體中設置有曝氣裝置，所述曝氣裝置的下側設置有一次過濾裝置，所述一次過濾裝置包括錐狀的過濾網，所述過濾網的圓周側設置有儲泥裝置，所述儲泥裝置包括設置在所述過濾網周側的儲泥槽，設置在所述儲泥槽上側的推泥件，還包括設置在所述筒體上的出泥件，所述一次過濾裝置下側設置有二次過濾裝置。
優選的，所述曝氣裝置包括固定連接在所述筒體上側的十字形第一安裝架，所述第一安裝架的中部貫穿設置有氣泵，所述氣泵的輸出端連通設置有圓盤狀的氣箱，所述氣箱的下側沿圓周方向均勻連通設置有若干個氣管，所述氣管的開口朝向所述過濾網。
優選的，所述筒體內壁固定連接在第一安裝環，所述一次過濾裝置包括固定連接在所述第一安裝環內環側的筒狀安裝件，所述過濾網固定連接在所述安裝件的頂端，所述安裝件與所述第一安裝環以及所述筒體合圍成所述儲泥槽。
優選的，所述推泥件包括沿圓周方向均勻固定連接在所述筒體內壁的四個安裝板，所述安裝板位于所述過濾網的上側，每個所述安裝板上固定連接有電推桿，四個所述電推桿的輸出端共同固定連接有環形的推泥板，所述推泥板向所述筒體的軸線傾斜，所述推泥板的外環面與所述筒體的內壁抵接，所述推泥板的內環面能夠與所述安裝件的外環面抵接。
優選的，所述過濾網上設置有刮拭裝置，所述刮拭裝置包括沿圓周方向均勻固定連接在所述氣箱下側面的四個連接桿，四個所述連接桿下端固定連接有第二安裝環，所述第二安裝環內環面固定連接有十字形的第二安裝架，所述第二安裝件中部轉動連接有轉軸，所述轉軸的頂端固定套設有葉輪，所述葉輪位于其中一個所述氣管的正下方，所述轉軸的下端固定連接有V形的刮桿，所述刮桿與所述過濾網的上側面抵接。
優選的，所述安裝件包括固定連接在所述第一安裝環上的固定筒，所述固定筒上側設置有滑動筒，所述過濾網固定連接在所述滑動筒的頂端，所述滑動筒中開設有開口向下的筒狀滑槽，所述固定筒插入所述滑槽中，所述固定筒的頂端與所述滑槽的頂側壁之間沿圓周方向均勻固定連接有六個第一彈簧，所述滑動筒上套設有抵接環，所述抵接環能夠與所述推泥板抵接。
優選的，所述二次過濾裝置包括固定連接在所述筒體內側壁的倒錐形二次過濾網，所述二次過濾網的中部貫穿設置有儲泥筒，所述儲泥筒的下端套設有出泥筒，所述出泥筒的直徑大于所述儲泥筒的直徑，所述出泥筒的內壁固定連接有第三安裝架，所述儲泥筒中滑動連接有滑動板，所述第三安裝架與所述滑動板之間沿圓周方向均勻連接有四個第二彈簧，所述二次過濾裝置還包括固定連接在所述過濾網下側面中部的安裝桿，所述安裝桿的下端固定連接有推泥盤，所述推泥盤的直徑與所述儲泥筒的內徑相同，所述推泥盤能夠插入所述儲泥筒中。
(3)有益效果：
1.通過所述過濾網的設置，對水體過濾的同時引導沉淀物向所述儲泥槽移動，并且曝氣裝置對過濾網進行沖擊，避免所述過濾網堵塞，同時輔助沉淀物向所述儲泥槽移動；通過所述推泥件的設置，使得儲泥槽中的沉淀物裝滿時將沉淀物從所述出泥件推出，方便裝置的長期使用，并且通過二次過濾裝置的設置，對水體進行多次過濾，提高反應器的處理效果。
2.所述氣箱中的氣體通過所述氣管沖擊在所述過濾網上，防止所述過濾網上結晶堵塞。
3.所述推泥板將所述儲泥槽封閉，并且壓縮所述儲泥槽的空間，從而實現將沉淀物通過所述出泥件排出的目的；并且所述推泥板的傾斜設置，能夠?qū)λw起引流的作用，引導水體流向所述過濾網，避免大量水體流入所述儲泥槽中。
4.通過所述刮拭裝置的設置，使得所述氣管出氣時，帶動所述刮桿轉動，所述刮桿轉動過程中將所述過濾網上的沉淀物刮下，進一步的避免所述過濾網堵塞。
5.所述推泥板向下移動時，使得所述過濾網與所述刮桿分離，方便所述刮桿上粘連的沉淀物與之分離，提高其對過濾網的刮拭效果。
6.由于所述二次過濾網的倒錐形設置，使得水體中的沉淀物向所述過濾網的中部聚集，使得沉淀物聚集在所述滑動板上，當所述過濾網向下移動時，所述沉淀物從所述出泥筒排出，實現泥水分離的目的。
（發明人：鐘耀祖;徐驥;薛創軍）
