公布日：2022.05.24
申請日：2022.02.14
分類號：C02F9/04(2006.01)I;B01D29/62(2006.01)I
摘要
本發明涉及一種廢水循環處理系統，包括底座和固定安裝在所述底座上的圓筒，所述圓筒用于承裝對廢水進行凈化的凈化試劑，所述圓筒的上端口上設置有一個濾斗，所述濾斗的底部設置有一個濾盤，所述濾斗、所述濾盤以及所述圓筒三者的中心軸線重合，且所述濾斗與所述濾盤為一體成型設置，所述圓筒中還安裝有用于對所述濾盤上的濾孔進行疏通的往復機構，所述往復機構位于所述濾盤的下方，在使用時，將待處理的廢水倒入至濾斗中，濾盤對廢水中的固體進行過濾，動力機構工作，通過傳動機構帶動往復機構運動，于是，往復機構對濾盤上的濾孔進行疏通，防止其發生堵塞而導致廢水過濾無法繼續正常進行的問題。
權利要求書

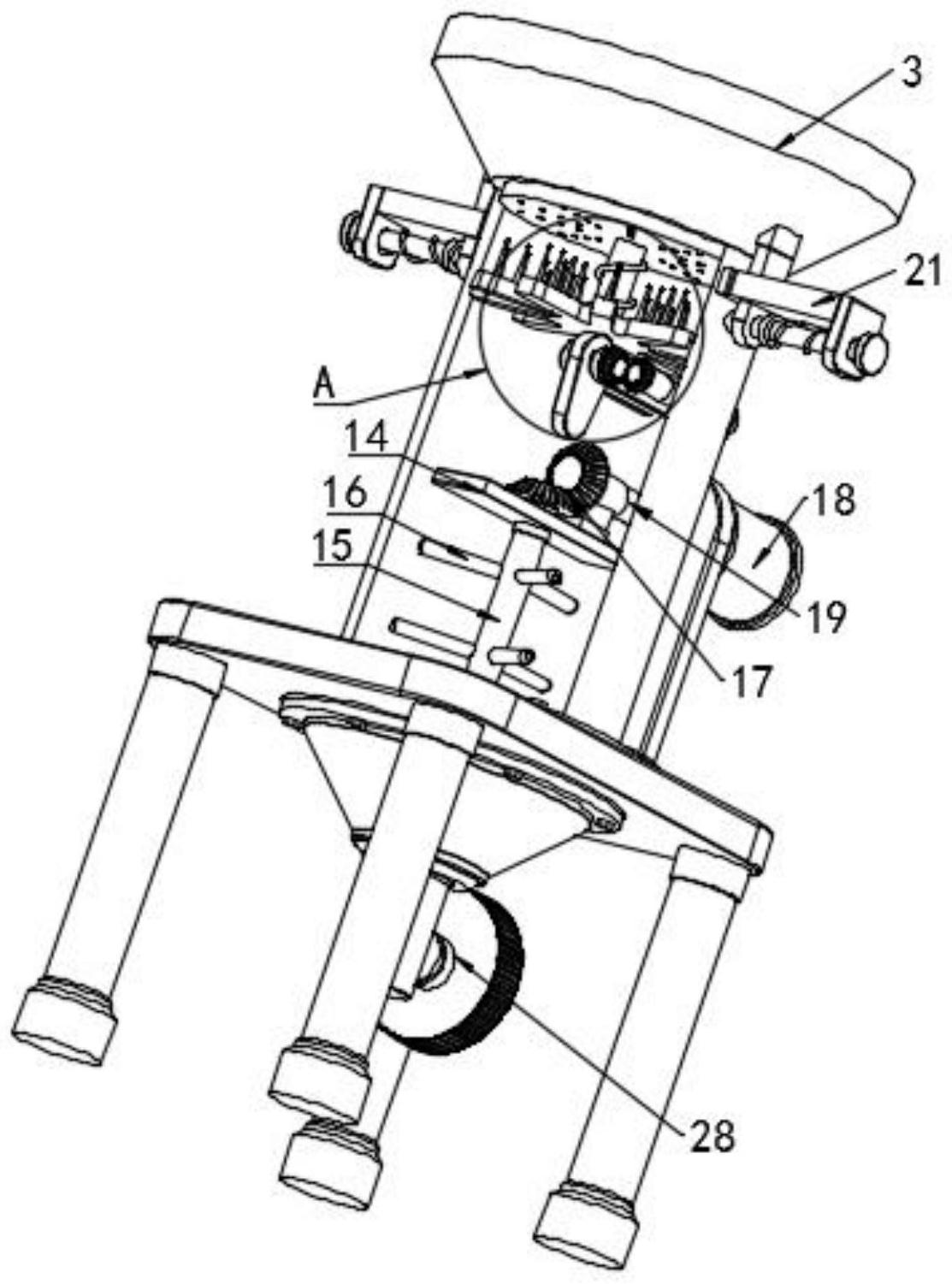

1.一種廢水循環處理系統，其特征在于，包括底座(1)和固定安裝在所述底座(1)上的圓筒(2)，所述圓筒(2)用于承裝對廢水進行凈化的凈化試劑，其底部呈錐形狀設置，并設置有一個可開閉的閥門(28)；所述圓筒(2)的上端口上設置有一個濾斗(3)，所述濾斗(3)的底部設置有一個濾盤(5)，所述濾斗(3)、所述濾盤(5)以及所述圓筒(2)三者的中心軸線重合，且所述濾斗(3)與所述濾盤(5)為一體成型設置，二者通過兩組鎖合機構可拆卸安裝在所述圓筒(2)上；所述圓筒(2)中還安裝有用于對所述濾盤(5)上的濾孔進行疏通的往復機構，所述往復機構位于所述濾盤(5)的下方，并通過傳動機構同安裝在所述圓筒(2)上的動力機構連接；所述動力機構還連接有安裝在所述圓筒(2)中的混合機構，所述混合機構用于對所述圓筒(2)中的廢水與凈化試劑進行攪拌。
2.根據權利要求1所述的一種廢水循環處理系統，其特征在于，所述鎖合機構包括安裝在所述濾斗(3)與所述圓筒(2)上的安插結構和設置在所述安插結構上的彈性件，在解除所述濾斗(3)與所述圓筒(2)的連接狀態的過程中，所述彈性件儲備彈性勢能。
3.根據權利要求2所述的一種廢水循環處理系統，其特征在于，所述安插結構包括固定在所述濾斗(3)側部上的豎板(20)和固定在所述圓筒(2)外周上的突出板(21)，所述突出板(21)上開設有一個供所述豎板(20)穿過的通口(26)，且所述突出板(21)遠離所述圓筒(2)的一端還安裝有一個同與之垂直的擋板(22)；所述擋板(22)上開設有一個通孔，所述彈性件通過所述通孔安裝在所述擋板(22)上，且所述豎板(20)上開設有一個與所述彈性件適配的鎖孔(27)。
4.根據權利要求3所述的一種廢水循環處理系統，其特征在于，所述彈性件包括安裝滑動設置在所述通孔中的鎖定軸(24)，所述鎖定軸(24)與所述鎖孔(27)適配，所述鎖定軸(24)的外周上設置有一個固定環(25)，且所述固定環(25)與所述擋板(22)之間通過第二彈簧(23)連接，所述彈簧(23)套設在所述鎖定軸(24)的外周上。
5.根據權利要求1所述的一種廢水循環處理系統，其特征在于，所述往復機構包括安裝在所述圓筒(2)中的彈性組件和轉動組件，所述轉動組件同所述傳動機構連接，并與所述彈性組件配合。
6.根據權利要求5所述的一種廢水循環處理系統，其特征在于，所述轉動組件包括固定安裝在所述圓筒(2)中的兩個固定板(10)和轉動安裝在兩個所述固定板(10)之間的凸輪(13)，所述凸輪(13)的轉動軸和所述圓筒(2)二者的中心軸線垂直。
7.根據權利要求6所述的一種廢水循環處理系統，其特征在于，所述彈性組件包括活動設置在所述圓筒(2)中的往復板(6)和固定安裝在所述往復板(6)上部的立柱(8)以及套設在所述立柱(8)外周上的第一彈簧(9)，所述第一彈簧(8)的一端與所述往復板(6)連接，另一端與所述濾盤(5)的底部抵接；所述往復板(6)的上部還固定設置有多個與所述濾盤(5)上的濾孔相對應的插針(7)，且所述濾盤(5)上還開設有一個工所述立柱(8)穿過的小孔。
8.根據權利要求6所述的一種廢水循環處理系統，其特征在于，傳動機構包括轉動安裝在所述固定板(10)上的傳動軸(12)，所述傳動軸(12)伸出只所述圓筒(2)的外部，并通過傳動帶(29)與所述動力機構連接，所述傳動軸(12)靠近所述凸輪(13)的一端通過第一錐齒輪組(11)與所述凸輪(13)的轉動軸連接。
9.根據權利要求8所述的一種廢水循環處理系統，其特征在于，所述混合機構包括固定安裝在所述圓筒(2)內部的橫板(14)和轉動安裝在所述橫板(14)上的轉軸(15)以及沿圓周固定設置在所述轉軸(15)外周上的多根攪拌軸(16)，所述轉軸(15)和所述圓筒(2)二者的中心軸線重合，且其上端與所述動力機構連接。10.根據權利要求9所述的一種廢水循環處理系統，其特征在于，所述動力機構包括豎直固定安裝在所述底座(1)上部的立板(4)和安裝在所述立板(4)背離所述圓筒(2)的一側上的電機(18)，所述電機(18)的輸出軸(19)伸入至所述圓筒(2)中并通過第二錐齒輪組(17)與所述轉軸(15)連接，且所述輸出軸(19)與所述傳動軸(12)之間通過所述傳動帶(29)連接。
發明內容
本發明的目的在于提供一種廢水循環處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種廢水循環處理系統，包括底座和固定安裝在所述底座上的圓筒，所述圓筒用于承裝對廢水進行凈化的凈化試劑，其底部呈錐形狀設置，并設置有一個可開閉的閥門；
所述圓筒的上端口上設置有一個濾斗，所述濾斗的底部設置有一個濾盤，所述濾斗、所述濾盤以及所述圓筒三者的中心軸線重合，且所述濾斗與所述濾盤為一體成型設置，二者通過兩組鎖合機構可拆卸安裝在所述圓筒上；
所述圓筒中還安裝有用于對所述濾盤上的濾孔進行疏通的往復機構，所述往復機構位于所述濾盤的下方，并通過傳動機構同安裝在所述圓筒上的動力機構連接；
所述動力機構還連接有安裝在所述圓筒中的混合機構，所述混合機構用于對所述圓筒中的廢水與凈化試劑進行攪拌。
作為本發明進一步的方案：所述鎖合機構包括安裝在所述濾斗與所述圓筒上的安插結構和設置在所述安插結構上的彈性件，在解除所述濾斗與所述圓筒的連接狀態的過程中，所述彈性件儲備彈性勢能。
作為本發明再進一步的方案：所述安插結構包括固定在所述濾斗側部上的豎板和固定在所述圓筒外周上的突出板，所述突出板上開設有一個供所述豎板穿過的通口，且所述突出板遠離所述圓筒的一端還安裝有一個同與之垂直的擋板；
所述擋板上開設有一個通孔，所述彈性件通過所述通孔安裝在所述擋板上，且所述豎板上開設有一個與所述彈性件適配的鎖孔。
作為本發明再進一步的方案：所述彈性件包括安裝滑動設置在所述通孔中的鎖定軸，所述鎖定軸與所述鎖孔適配，所述鎖定軸的外周上設置有一個固定環，且所述固定環與所述擋板之間通過第二彈簧連接，所述彈簧套設在所述鎖定軸的外周上。
作為本發明再進一步的方案：所述往復機構包括安裝在所述圓筒中的彈性組件和轉動組件，所述轉動組件同所述傳動機構連接，并與所述彈性組件配合,所述轉動組件包括固定安裝在所述圓筒中的兩個固定板和轉動安裝在兩個所述固定板之間的凸輪，所述凸輪的轉動軸和所述圓筒二者的中心軸線垂直。
作為本發明再進一步的方案：所述彈性組件包括活動設置在所述圓筒中的往復板和固定安裝在所述往復板上部的立柱以及套設在所述立柱外周上的第一彈簧，所述第一彈簧的一端與所述往復板連接，另一端與所述濾盤的底部抵接；
所述往復板的上部還固定設置有多個與所述濾盤上的濾孔相對應的插針，且所述濾盤上還開設有一個工所述立柱穿過的小孔。
作為本發明再進一步的方案：傳動機構包括轉動安裝在所述固定板上的傳動軸，所述傳動軸伸出只所述圓筒的外部，并通過傳動帶與所述動力機構連接，所述傳動軸靠近所述凸輪的一端通過第一錐齒輪組與所述凸輪的轉動軸連接。
作為本發明再進一步的方案：所述混合機構包括固定安裝在所述圓筒內部的橫板和轉動安裝在所述橫板上的轉軸以及沿圓周固定設置在所述轉軸外周上的多根攪拌軸，所述轉軸和所述圓筒二者的中心軸線重合，且其上端與所述動力機構連接。
作為本發明再進一步的方案：所述動力機構包括豎直固定安裝在所述底座上部的立板和安裝在所述立板背離所述圓筒的一側上的電機，所述電機的輸出軸伸入至所述圓筒中并通過第二錐齒輪組與所述轉軸連接，且所述輸出軸與所述傳動軸之間通過所述傳動帶連接。
與現有技術相比，本發明的有益效果是：本發明設計新穎，動力機構工作時，將通過傳動機構帶動凸輪轉動，于是，凸輪與往復板進行配合，且通過彈簧的作用，便會使得往復板和插針上下往復運動，插針不斷地對濾盤上的濾孔進行疏通，如此一來，便有效防止了在廢水處理過程中，因?yàn)V盤上的濾孔堵塞而導致系統無法正常運行的問題，有效降低了系統的故障率。
（發明人：劉田田;張永梅;王秀;倪榮國）
