公布日：2022.06.10
申請日：2022.03.09
分類號：C02F9/04(2006.01)I;C02F103/18(2006.01)N
摘要
本發明涉及廢水處理技術領域，特別涉及一種脫硫廢水一體化處理的裝置，包括混合處理筒、過濾筒、反應攪拌單元和雜質過濾單元；現有的脫硫廢水處理設備存在以下問題：該設備無法對混合腔清潔，因此雜質容易對混合腔內壁造成腐蝕，且容易降低混合腔的使用壽命；該設備使用的過濾板的使用面積有限，因此過濾板長時間使用容易使雜質造成過濾板的堵塞，從而影響對廢水的過濾效果；本發明可以對本裝置內部進行全面清潔，以避免殘留的雜質對本發明造成腐蝕，從而確保本發明的使用壽命；本發明將脫硫廢水周向灑落在環形槽狀濾網上，可以增大環形槽狀濾網的使用面積，從而可以防止雜質對環形槽狀濾網造成堵塞，以增強對脫硫廢水的過濾效果。
權利要求書

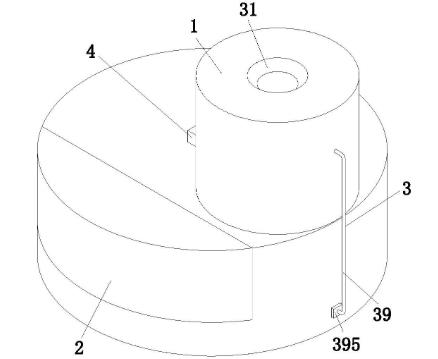

1.一種脫硫廢水一體化處理的裝置，包括混合處理筒(1)、過濾筒(2)、反應攪拌單元(3)和雜質過濾單元(4)，其特征在于：所述混合處理筒(1)的底部安裝有過濾筒(2)，混合處理筒(1)位于過濾筒(2)中軸線的右側，且混合處理筒(1)與過濾筒(2)相連通，混合處理筒(1)內設置有反應攪拌單元(3)，過濾筒(2)內安裝有雜質過濾單元(4)，其中：所述反應攪拌單元(3)包括注水口(31)、投料筒(32)、環形滑槽(33)、扇形板(34)、支柱(35)、網狀攪拌筒(36)、錐形導向板(37)、充分攪拌組件(38)和噴淋清潔組件(39)，其中：所述混合處理筒(1)的頂部中心處開設有注水口(31)，混合處理筒(1)的左端開設有放料口，且混合處理筒(1)的左端內壁設置有與放料口相連通的投料筒(32)，混合處理筒(1)的內壁下側開設有環形滑槽(33)，環形滑槽(33)內沿其周向均勻轉動設置有四個扇形板(34)，四個扇形板(34)遠離環形滑槽(33)的一側共同安裝有支柱(35)，支柱(35)的軸線與混合處理筒(1)的軸線相重合，每個扇形板(34)的上端均安裝有網狀攪拌筒(36)，網狀攪拌筒(36)的上側設置有錐形導向板(37)，混合處理筒(1)與過濾筒(2)之間設置有充分攪拌組件(38)，扇形板(34)和網狀攪拌筒(36)之間安裝有噴淋清潔組件(39)；所述雜質過濾單元(4)包括驅動電機(41)、承托板(42)、限位柱(43)、環形槽狀濾網(44)、環形固定架(45)、環形卡接架(46)和雜質分散組件(47)，其中：所述過濾筒(2)的上端中部通過電機罩安裝有驅動電機(41)，驅動電機(41)的輸出軸穿過過濾筒(2)后連接有承托板(42)，承托板(42)的外壁沿其周向均勻設置有多個限位柱(43)，多個限位柱(43)遠離承托板(42)的一端共同連接有環形槽狀濾網(44)，過濾筒(2)的上端內壁且位于環形槽狀濾網(44)的開口處兩側壁的內側均安裝有環形固定架(45)，且環形固定架(45)的軸線與環形槽狀濾網(44)的軸線相對應，環形槽狀濾網(44)的開口處的兩側分別安裝有與環形固定架(45)轉動連接的環形卡接架(46)，環形槽狀濾網(44)上設置有雜質分散組件(47)。
2.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述充分攪拌組件(38)包括環形引流臺(381)、支撐板(382)、傳動軸(383)、聯動桿(384)、氣缸(385)、半圓板(386)和半圓讓位槽(387)，其中：所述環形引流臺(381)上半部安裝在混合處理筒(1)內壁，環形引流臺(381)的下半部設置在過濾筒(2)與混合處理筒(1)的連接處，環形引流臺(381)的上側開設有從上到下直徑逐漸減小的錐形孔，環形引流臺(381)的底部安裝有支撐板(382)，支撐板(382)安裝在過濾筒(2)上，且支撐板(382)的底部與過濾筒(2)的上端內壁處于同一水平面，支撐板(382)的中心處開設有從上到下直徑逐漸減小的圓臺孔，傳動軸(383)安裝在支柱(35)的底部，傳動軸(383)的中部外壁周向均勻安裝有多個聯動桿(384)，聯動桿(384)遠離傳動軸(383)的一端轉動設置在環形引流臺(381)上側壁，且傳動軸(383)的下端穿過圓臺孔后延伸至過濾筒(2)內，支撐板(382)的內部左右對稱開設有安裝槽，安裝槽靠近傳動軸(383)的一側開設有與圓臺孔相連通的滑移槽，安裝槽內設置有氣缸(385)，氣缸(385)的伸縮端安裝有滑動設置在滑移槽內的半圓板(386)，半圓板(386)的軸線處開設有半圓讓位槽(387)。
3.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述噴淋清潔組件(39)包括輸送管(391)、儲水腔(392)、高壓噴頭(393)和抽水管(394)，其中：所述混合處理筒(1)的右端安裝有輸送管(391)，輸送管(391)遠離進給管(396)的一端轉動插接在支柱(35)的頂部，支柱(35)的上方開設有與輸送管(391)相連通的集水口，且四個扇形板(34)的內部均開設有與集水口相連通的儲水腔(392)，網狀攪拌筒(36)的上端且沿其周向均勻安裝有多個高壓噴頭(393)，高壓噴頭(393)的下端連接有抽水管(394)，抽水管(394)遠離高壓噴頭(393)的一端依次穿過網狀攪拌筒(36)的網孔和扇形板(34)后延伸至儲水腔(392)內。
4.根據權利要求3所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述噴淋清潔組件(39)還包括水泵(395)和進給管(396)，其中：所述過濾筒(2)下側且位于其右端安裝有水泵(395)，水泵(395)的進水端穿過過濾筒(2)后延伸至過濾筒(2)內部，水泵(395)的出水端連接有進給管(396)，進給管(396)遠離水泵(395)的一端穿過混合處理筒(1)的右端后與輸送管(391)通過可拆卸的方式相連接。
5.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述雜質分散組件(47)包括固定齒座(471)、分散柱(472)、連接桿(473)和環形齒輪(474)，其中：所述環形槽狀濾網(44)開口處的內側壁且沿其周向均勻設置有多個固定齒座(471)，傳動軸(383)的下側且沿其周向均勻設置有多個分散柱(472)，分散柱(472)的頂部傾斜設置有連接桿(473)，多個連接桿(473)遠離分散柱(472)的一端共同安裝有與固定齒座(471)相嚙合的環形齒輪(474)。
6.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述環形槽狀濾網(44)的橫截面為U型結構，且環形槽狀濾網(44)由兩個環形板和一個環形濾網組成，其中，兩個環形板的下端共同卡接有環形濾網。
7.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述環形槽狀濾網(44)的底部通過可拆卸的方式安裝有環形收集布(441)。
8.根據權利要求1所述的一種脫硫廢水一體化處理的裝置，其特征在于：所述過濾筒(2)底部為高度從左到右逐漸減小的傾斜結構。
發明內容
一、要解決的技術問題：本發明提供的一種脫硫廢水一體化處理的裝置，可以解決上述背景技術中指出的難題。
二、技術方案：為達到以上目的，本發明采用以下技術方案，一種脫硫廢水一體化處理的裝置，包括混合處理筒、過濾筒、反應攪拌單元和雜質過濾單元，所述混合處理筒的底部安裝有過濾筒，混合處理筒位于過濾筒中軸線的右側，且混合處理筒與過濾筒相連通，混合處理筒內設置有反應攪拌單元，過濾筒內安裝有雜質過濾單元。
所述反應攪拌單元包括注水口、投料筒、環形滑槽、扇形板、支柱、網狀攪拌筒、錐形導向板、充分攪拌組件和噴淋清潔組件，其中：混合處理筒的頂部中心處開設有注水口，混合處理筒的左端開設有放料口，且混合處理筒的左端內壁設置有與放料口相連通的投料筒，混合處理筒的內壁下側開設有環形滑槽，環形滑槽內沿其周向均勻轉動設置有四個扇形板，四個扇形板遠離環形滑槽的一側共同安裝有支柱，支柱的軸線與混合處理筒的軸線相重合，每個扇形板的上端均安裝有網狀攪拌筒，網狀攪拌筒的上側設置有錐形導向板，混合處理筒與過濾筒之間設置有充分攪拌組件，扇形板和網狀攪拌筒之間安裝有噴淋清潔組件；反應攪拌單元通過網狀攪拌筒可以使中和劑與脫硫廢水之間呈分離狀態，避免中和劑附著在混合處理筒內壁而難以清理，且能夠?qū)旌咸幚硗矁?nèi)的脫硫廢水進行攪拌處理，以增大脫硫廢水相對于中和劑的流動速度，從而可以加快中和劑與脫硫廢水之間的反應速度，且通過網狀攪拌筒對脫硫廢水攪拌可以提高脫硫廢水中和的均勻度。
所述雜質過濾單元包括驅動電機、承托板、限位柱、環形槽狀濾網、環形固定架、環形卡接架和雜質分散組件，其中：過濾筒的上端中部通過電機罩安裝有驅動電機，驅動電機的輸出軸穿過過濾筒后連接有承托板，承托板的外壁沿其周向均勻設置有多個限位柱，多個限位柱遠離承托板的一端共同連接有環形槽狀濾網，過濾筒的上端內壁且位于環形槽狀濾網的開口處兩側壁的內側均安裝有環形固定架，且環形固定架的軸線與環形槽狀濾網的軸線相對應，環形槽狀濾網的開口處的兩側分別安裝有與環形固定架轉動連接的環形卡接架，環形槽狀濾網上設置有雜質分散組件；雜質過濾單元將中和后的脫硫廢水周向灑落在環形槽狀濾網上，可以增大環形槽狀濾網的使用面積，避免長時間通過環形槽狀濾網的一部分對脫硫廢水進行過濾，從而可以防止脫硫廢水中的雜質對環形槽狀濾網造成堵塞，以增強對脫硫廢水的過濾效果。
作為本發明的一種優選技術方案，所述充分攪拌組件包括環形引流臺、支撐板、傳動軸、聯動桿、氣缸、半圓板和半圓讓位槽，其中：環形引流臺上半部安裝在混合處理筒內壁，環形引流臺的下半部設置在過濾筒與混合處理筒的連接處，環形引流臺的上側開設有從上到下直徑逐漸減小的錐形孔，環形引流臺的底部安裝有支撐板，支撐板安裝在過濾筒上，且支撐板的底部與過濾筒的上端內壁處于同一水平面，支撐板的中心處開設有從上到下直徑逐漸減小的圓臺孔，傳動軸安裝在支柱的底部，傳動軸的中部外壁周向均勻安裝有多個聯動桿，聯動桿遠離傳動軸的一端轉動設置在環形引流臺上側壁，且傳動軸的下端穿過圓臺孔后延伸至過濾筒內，支撐板的內部左右對稱開設有安裝槽，安裝槽靠近傳動軸的一側開設有與圓臺孔相連通的滑移槽，安裝槽內設置有氣缸，氣缸的伸縮端安裝有滑動設置在滑移槽內的半圓板，半圓板的軸線處開設有半圓讓位槽；充分攪拌組件通過關閉或打開圓臺孔可以將脫硫廢水封堵在混合處理筒內或?qū)⒚摿驈U水從圓臺孔排出，以便于控制脫硫廢水與中和劑之間的反應時間，且操作便捷。
作為本發明的一種優選技術方案，所述噴淋清潔組件包括輸送管、儲水腔、高壓噴頭和抽水管，其中：混合處理筒的右端安裝有輸送管，輸送管遠離進給管的一端轉動插接在支柱的頂部，支柱的上方開設有與輸送管相連通的集水口，且四個扇形板的內部均開設有與集水口相連通的儲水腔，網狀攪拌筒的上端且沿其周向均勻安裝有多個高壓噴頭，高壓噴頭的下端連接有抽水管，抽水管遠離高壓噴頭的一端依次穿過網狀攪拌筒的網孔和扇形板后延伸至儲水腔內。
作為本發明的一種優選技術方案，所述噴淋清潔組件還包括水泵和進給管，其中：過濾筒下側且位于其右端安裝有水泵，水泵的進水端穿過過濾筒后延伸至過濾筒內部，水泵的出水端連接有進給管，進給管遠離水泵的一端穿過混合處理筒的右端后與輸送管通過可拆卸的方式相連接；噴淋清潔組件可以對本發明進行全面清潔，從而可以避免殘留的雜質對本發明造成腐蝕，以確保本發明的使用壽命，且便于將過濾后的脫硫廢水按規定排放。
作為本發明的一種優選技術方案，所述雜質分散組件包括固定齒座、分散柱、連接桿和環形齒輪，其中：環形槽狀濾網開口處的內側壁且沿其周向均勻設置有多個固定齒座，傳動軸的下側且沿其周向均勻設置有多個分散柱，分散柱的頂部傾斜設置有連接桿，多個連接桿遠離分散柱的一端共同安裝有與固定齒座相嚙合的環形齒輪；雜質分散組件可以將圓臺孔中流出的脫硫廢水中的雜質拍打至環形槽狀濾網底部的兩側，避免雜質堆積在環形槽狀濾網的底部而造成環形槽狀濾網的堵塞，從而可以確保環形槽狀濾網對脫硫廢水的過濾效果。
作為本發明的一種優選技術方案，所述環形槽狀濾網的橫截面為U型結構，且環形槽狀濾網由兩個環形板和一個環形濾網組成，其中，兩個環形板的下端共同卡接有環形濾網。
作為本發明的一種優選技術方案，所述環形槽狀濾網的底部通過可拆卸的方式安裝有環形收集布；環形槽狀濾網使用完成之后，脫硫廢水中的雜質將殘留在環形收集布上，因此只需要將環形濾網拆下并取出其上端的環形收集布便可以清除環形槽狀濾網上的雜質，操作便捷。
作為本發明的一種優選技術方案，所述過濾筒底部為高度從左到右逐漸減小的傾斜結構；可以將過濾后的脫硫廢水積聚到過濾筒底部的右側，便于將過濾后的脫硫廢水排出。
三、有益效果：
1.本發明的反應攪拌單元通過網狀攪拌筒可以使中和劑與脫硫廢水之間呈分離狀態，避免中和劑附著在混合處理筒內壁而難以清理，且能夠?qū)旌咸幚硗矁?nèi)的脫硫廢水進行攪拌處理，以增大脫硫廢水相對于中和劑的流動速度，從而可以加快中和劑與脫硫廢水之間的反應速度，且通過網狀攪拌筒對脫硫廢水攪拌可以提高脫硫廢水中和的均勻度；本發明的雜質過濾單元將中和后的脫硫廢水周向灑落在環形槽狀濾網上，可以增大環形槽狀濾網的使用面積，避免長時間通過環形槽狀濾網的一部分對脫硫廢水進行過濾，從而可以防止脫硫廢水中的雜質對環形槽狀濾網造成堵塞，以增強對脫硫廢水的過濾效果。
2.本發明得到充分攪拌組件通過關閉或打開圓臺孔可以將脫硫廢水封堵在混合處理筒內或?qū)⒚摿驈U水從圓臺孔排出，以便于控制脫硫廢水與中和劑之間的反應時間，且操作便捷。
3.本發明設置的噴淋清潔組件可以對本發明進行全面清潔，從而可以避免殘留的雜質對本發明造成腐蝕，以確保本發明的使用壽命，且便于將過濾后的脫硫廢水按規定排放。
4.本發明的雜質分散組件可以將圓臺孔中流出的脫硫廢水中的雜質拍打至環形槽狀濾網底部的兩側，避免雜質堆積在環形槽狀濾網的底部而造成環形槽狀濾網的堵塞，從而可以確保環形槽狀濾網對脫硫廢水的過濾效果。
（發明人：劉乃明;郝廣會）
