公布日：2022.04.12
申請日：2021.12.31
分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D36/04(2006.01)I;C02F9/02(2006.01)I
摘要

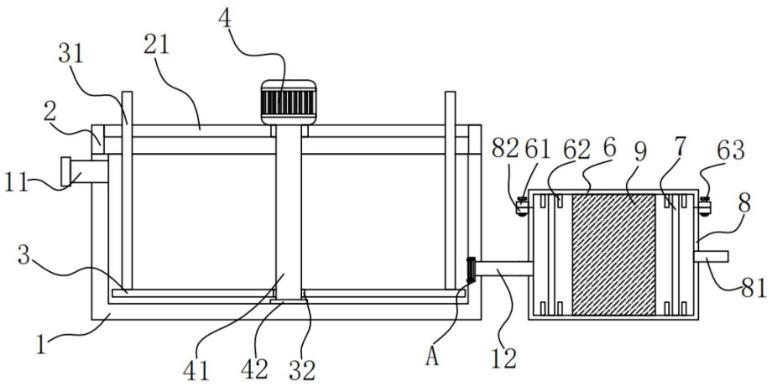

本發明提供一種高效的循環過濾式生活污水快速處理系統。所述沉淀池；支撐桿，所述支撐桿固定安裝于所述沉淀池的頂部，所述支撐桿的頂部固定安裝有頂框，所述頂框的內側面固定安裝有支撐板；伺服電機，所述伺服電機固定安裝于所述支撐板的頂部。本發明提供的一種高效的循環過濾式生活污水快速處理系統具有通過伺服電機帶動承載板上下移動，能夠?qū)⒊恋沓貎?nèi)側面的雜質傳送到沉淀池的外側面，方便對沉淀池內部沉淀的雜質進行清理，不需要工人下到沉淀池的底部進行清理，大大的節約了時間，并且通過過濾網能夠防止沉淀池內部的雜質進入到過濾盒的內部，造成過濾盒的內部堵塞，此裝置的結構簡單，使用起來方便，并且能夠增加工作效率。
權利要求書
1.一種高效的循環過濾式生活污水快速處理系統，其特征在于，包括：沉淀池；支撐桿，所述支撐桿固定安裝于所述沉淀池的頂部，所述支撐桿的頂部固定安裝有頂框，所述頂框的內側面固定安裝有支撐板；伺服電機，所述伺服電機固定安裝于所述支撐板的頂部，所述伺服電機的輸出端貫穿支撐板的頂部并延伸至底部，所述伺服電機的輸出端固定安裝有螺紋桿，所述螺紋桿的底部轉動連接有轉動座，所述轉動座固定安裝于所述沉淀池的內側面的底部；承載板，所述承載板設置于所述沉淀池的內側面的底部，所述承載板的內部固定安裝有第二螺紋套，所述第二螺紋套的內側面螺紋連接螺紋桿，所述承載板的頂部的兩側固定安裝有限位桿，所述限位桿的頂部貫穿頂框的底部并延伸至頂部。
2.根據權利要求1所述的一種高效的循環過濾式生活污水快速處理系統，其特征在于，所述沉淀池的內側面的一側開設有空腔，所述空腔的內側面固定安裝有擋板，所述擋板的內部固定安裝有第一螺紋套，所述第一螺紋套的內側面螺紋連接有螺絲，所述空腔的一側固定安裝有連接管。
3.根據權利要求2所述的一種高效的循環過濾式生活污水快速處理系統，其特征在于，所述擋板的一側設置有固定框，所述固定框的一側的兩端的內部開設有貫穿孔，所述貫穿孔的內側面滑動連接螺絲，所述固定框的內側面固定安裝有過濾網，所述固定框的一側設置有墊片，所述墊片滑動連接于所述螺絲的外側面。
4.根據權利要求2所述的一種高效的循環過濾式生活污水快速處理系統，其特征在于，所述連接管的一側固定安裝有過濾盒，所述固定盒的兩側固定安裝有第二延伸板，所述固定盒的頂部固定安裝有蓋板，所述蓋板的兩側固定安裝有第一延伸板，所述第一延伸板與所述第二延伸板的內部固定安裝有固定螺絲。
5.根據權利要求1所述的一種高效的循環過濾式生活污水快速處理系統，其特征在于，所述蓋板頂部與所述過濾盒的內側面的底部均固定安裝有安裝槽，所述安裝槽的內側面卡接有過濾板，所述過濾盒的內側面固定安裝有活性炭。
6.根據權利要求1所述的一種高效的循環過濾式生活污水快速處理系統，其特征在于，所述沉淀池的一側固定安裝有進水管。
發明內容
本發明提供一種高效的循環過濾式生活污水快速處理系統，解決了現有的大部分沉淀池在清理淤泥的時候需要工人下到沉淀池底部的問題。
為解決上述技術問題，本發明提供的一種高效的循環過濾式生活污水快速處理系統，包括：
沉淀池；
支撐桿，所述支撐桿固定安裝于所述沉淀池的頂部，所述支撐桿的頂部固定安裝有頂框，所述頂框的內側面固定安裝有支撐板；
伺服電機，所述伺服電機固定安裝于所述支撐板的頂部，所述伺服電機的輸出端貫穿支撐板的頂部并延伸至底部，所述伺服電機的輸出端固定安裝有螺紋桿，所述螺紋桿的底部轉動連接有轉動座，所述轉動座固定安裝于所述沉淀池的內側面的底部；
承載板，所述承載板設置于所述沉淀池的內側面的底部，所述承載板的內部固定安裝有第二螺紋套，所述第二螺紋套的內側面螺紋連接螺紋桿，所述承載板的頂部的兩側固定安裝有限位桿，所述限位桿的頂部貫穿頂框的底部并延伸至頂部。
優選的，所述沉淀池的內側面的一側開設有空腔，所述空腔的內側面固定安裝有擋板，所述擋板的內部固定安裝有第一螺紋套，所述第一螺紋套的內側面螺紋連接有螺絲，所述空腔的一側固定安裝有連接管。
優選的，所述擋板的一側設置有固定框，所述固定框的一側的兩端的內部開設有貫穿孔，所述貫穿孔的內側面滑動連接螺絲，所述固定框的內側面固定安裝有過濾網，所述固定框的一側設置有墊片，所述墊片滑動連接于所述螺絲的外側面。
優選的，所述連接管的一側固定安裝有過濾盒，所述固定盒的兩側固定安裝有第二延伸板，所述固定盒的頂部固定安裝有蓋板，所述蓋板的兩側固定安裝有第一延伸板，所述第一延伸板與所述第二延伸板的內部固定安裝有固定螺絲。
優選的，所述蓋板頂部與所述過濾盒的內側面的底部均固定安裝有安裝槽，所述安裝槽的內側面卡接有過濾板，所述過濾盒的內側面固定安裝有活性炭。
優選的，所述沉淀池的一側固定安裝有進水管。
與相關技術相比較，本發明提供的一種高效的循環過濾式生活污水快速處理系統具有如下有益效果：
本發明提供一種一種高效的循環過濾式生活污水快速處理系統，通過伺服電機帶動承載板上下移動，能夠?qū)⒊恋沓貎?nèi)側面的雜質傳送到沉淀池的外側面，方便對沉淀池內部沉淀的雜質進行清理，不需要工人下到沉淀池的底部進行清理，大大的節約了時間，并且通過過濾網能夠防止沉淀池內部的雜質進入到過濾盒的內部，造成過濾盒的內部堵塞，此裝置的結構簡單，使用起來方便，并且能夠增加工作效率。
（發明人：沈正響）
