公布日：2022.04.01
申請日：2021.12.27
分類號：C02F9/10(2006.01)I;C02F1/42(2006.01)I;C02F1/06(2006.01)I
摘要

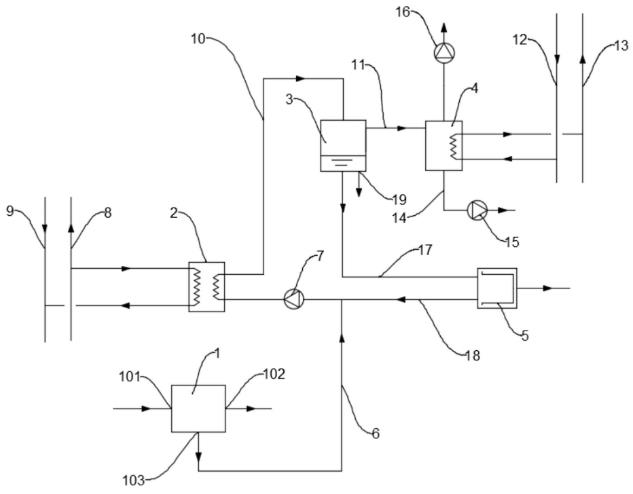

本發明提供了一種換熱站軟化排污水處理系統，包括軟化水裝置、換熱器、閃蒸罐、冷凝器和離心機，所述軟化水裝置的排污口通過軟化污水管與所述換熱器的進口連接，所述閃蒸罐的入口通過高溫污水管與所述換熱器的出口連接，所述閃蒸罐的蒸汽出口通過蒸汽管與所述冷凝器連接，所述閃蒸罐的出水口通過濃污水管與所述離心機連接，所述離心機的出水口通過母液管與所述換熱器連接。本發明通過將軟化排污水進行處理，實現排污水濃縮和除鹽，并與換熱站的一次網和二次網系統相連，降低一次網回水溫度，提高二次網供水溫度，減少環境污染。
權利要求書
1.一種換熱站軟化排污水處理系統，其特征在于，包括軟化水裝置、換熱器、閃蒸罐、冷凝器和離心機，所述軟化水裝置的排污口通過軟化污水管與所述換熱器的進口連接，所述閃蒸罐的入口通過高溫污水管與所述換熱器的出口連接，所述閃蒸罐的蒸汽出口通過蒸汽管與所述冷凝器連接，所述閃蒸罐的出水口通過濃污水管與所述離心機連接，所述離心機的出水口通過母液管與所述換熱器連接。
2.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述換熱器的熱介質層的進水口與一次網供水系統連接，所述換熱器的熱介質層的出水口與一次網回水系統連接。
3.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述冷凝器的進水口與二次網回水系統連接，所述冷凝器的出水口與二次網供水系統連接。
4.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述冷凝器的底部設有凝水排出管，所述凝水排出管上設有凝水排出泵。
5.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述冷凝器的頂部連接有真空泵。
6.根據權利要求4所述換熱站軟化排污水處理系統，其特征在于，所述軟化水裝置還包括原水進口和軟化水出口，所述軟化水出口連接有軟化水管，所述凝水排出管與所述軟化水管連接。
7.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述閃蒸罐的底部設有排污口。
8.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述軟化污水管與所述換熱器之間設有污水泵。
9.根據權利要求1所述換熱站軟化排污水處理系統，其特征在于，所述閃蒸罐為至少兩個，兩個所述閃蒸罐依次串聯，所述冷凝器的數量與所述閃蒸罐的數量相同，所述閃蒸罐的蒸汽出口分別與對應的所述冷凝器連接。
10.根據權利要求9所述換熱站軟化排污水處理系統，其特征在于，所述二次網回水系統內的介質依次經過多個所述冷凝器后進入到所述二次供水系統中。
發明內容
本發明的目的在于提供一種換熱站軟化排污水處理系統，通過將軟化排污水進行處理，實現排污水濃縮和除鹽，并與換熱站的一次網和二次網系統相連，降低一次網回水溫度，提高二次網供水溫度，減少環境污染。
根據本發明的一個目的，本發明提供一種換熱站軟化排污水處理系統，包括軟化水裝置、換熱器、閃蒸罐、冷凝器和離心機，所述軟化水裝置的排污口通過軟化污水管與所述換熱器的進口連接，所述閃蒸罐的入口通過高溫污水管與所述換熱器的出口連接，所述閃蒸罐的蒸汽出口通過蒸汽管與所述冷凝器連接，所述閃蒸罐的出水口通過濃污水管與所述離心機連接，所述離心機的出水口通過母液管與所述換熱器連接。
進一步地，所述換熱器的熱介質層的進水口與一次網供水系統連接，所述換熱器的熱介質層的出水口與一次網回水系統連接。
進一步地，所述冷凝器的進水口與二次網回水系統連接，所述冷凝器的出水口與二次網供水系統連接。
進一步地，所述冷凝器的底部設有凝水排出管，所述凝水排出管上設有凝水排出泵。
進一步地，所述冷凝器的頂部連接有真空泵。
進一步地，所述軟化水裝置還包括原水進口和軟化水出口，所述軟化水出口連接有軟化水管，所述凝水排出管與所述軟化水管連接。
進一步地，所述閃蒸罐的底部設有排污口。
進一步地，所述軟化污水管與所述換熱器之間設有污水泵。
進一步地，所述閃蒸罐為至少兩個，兩個所述閃蒸罐依次串聯，所述冷凝器的數量與所述閃蒸罐的數量相同，所述閃蒸罐的蒸汽出口分別與對應的所述冷凝器連接。
進一步地，所述二次網回水系統內的介質依次經過多個所述冷凝器后進入到所述二次供水系統中。
本發明的技術方案通過將軟化排污水進行處理，實現排污水濃縮和除鹽，并與換熱站的一次網和二次網系統相連，降低一次網回水溫度，提高二次網供水溫度，減少環境污染。
（發明人：吳亞飛;陳炯炯;安航;張修俊;常亮;包敬杰）
