公布日：2022.05.10

申請日：2022.02.24

分類號：C02F7/00(2006.01)I

摘要

本發明涉及污水處理技術領域，且公開了一種污水處理用盤式微孔曝氣器，包括支撐殼體，所述支撐殼體頂部的內側套接有過渡曝氣盤件和微孔曝氣盤，且微孔曝氣盤的頂面與支撐殼體的頂部之間安裝有鎖合套板，所述支撐殼體中部的內側分別套接有清堵機構、往復頂壓機構以及過渡導流機構。本發明通過所設置的往復頂壓機構、清堵機構配合組裝后，形成機械式清堵機構，后續在過渡曝氣盤件內部的倒錐形孔和正錐形孔被支撐殼體輸送的氣源雜質堵塞后，可進行及時自動清堵處理，詳細的是將雜質擠壓進入倒錐形孔與正錐形孔相接處擴展空間內部，為氣源提供流動通道，由此保證高效的污水處理效率和質量。

權利要求書

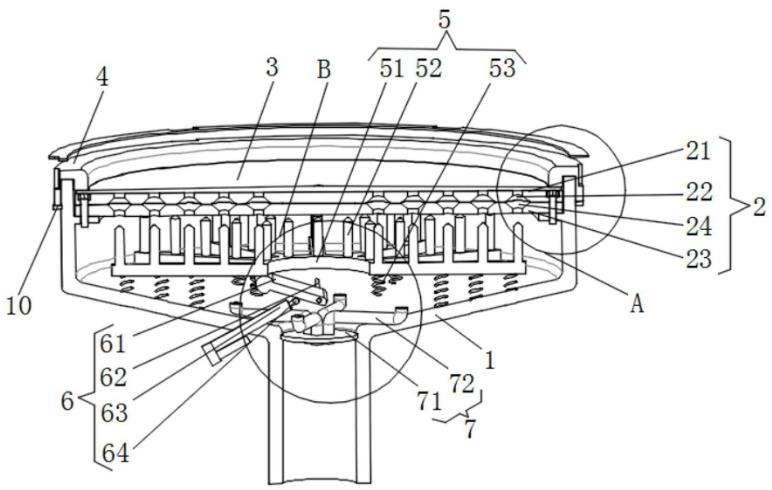

1.一種污水處理用盤式微孔曝氣器，包括支撐殼體(1)，其特征在于：所述支撐殼體(1)頂部的內側套接有過渡曝氣盤件(2)和微孔曝氣盤(3)，且微孔曝氣盤(3)的頂面與支撐殼體(1)的頂部之間安裝有鎖合套板(4)，所述支撐殼體(1)中部的內側分別套接有清堵機構(5)、往復頂壓機構(6)以及過渡導流機構(7)，且往復頂壓機構(6)位于清堵機構(5)與過渡導流機構(7)之間，所述支撐殼體(1)的頂部安裝有隔污機構(8)。

2.根據權利要求1所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述過渡曝氣盤件(2)的內部包括有第一過渡曝氣盤(21)和第二過渡曝氣盤(23)，且第一過渡曝氣盤(21)底部的內側和第二過渡曝氣盤(23)頂部的內側分別開設有倒錐形孔(22)和正錐形孔(24)，所述正錐形孔(24)與倒錐形孔(22)對齊，所述第一過渡曝氣盤(21)與倒錐形孔(22)與支撐殼體(1)頂部的內壁之間通過螺絲進行固定安裝。

3.根據權利要求1所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述鎖合套板(4)的內側與支撐殼體(1)頂部的表面螺紋連接，且鎖合套板(4)外側的底面活動連接有限位套板(10)，所述限位套板(10)固定套接支撐殼體(1)頂部的內側，所述鎖合套板(4)內側的底面與微孔曝氣盤(3)的頂面貼合。

4.根據權利要求2所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述清堵機構(5)的內部包括有連接架(51)，且連接架(51)的頂面固定連接有清堵頂桿(52)，所述清堵頂桿(52)與正錐形孔(24)對齊，所述連接架(51)的底面與支撐殼體(1)中部的內壁之間固定連接有壓縮彈簧(53)，所述連接架(51)的內側卡接有導向桿，且導向桿的底端固定連接在支撐殼體(1)中部的內壁上。

5.根據權利要求1所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述往復頂壓機構(6)內部包括有活動頂板(61)，且活動頂板(61)一側的內部卡接有旋轉軸(62)，所述旋轉軸(62)固定套接在支撐殼體(1)中部的內側，所述旋轉軸(62)另一側的表面磁性吸附有防水電動推桿(64)，所述防水電動推桿(64)的一側固定連接有球形磁鐵(63)，所述球形磁鐵(63)的一端固定套接在支撐殼體(1)中部的內側。

6.根據權利要求1所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述過渡導流機構(7)的內部包括有固定套板(71)，且固定套板(71)的內部固定套接有導流曲管(72)，所述導流曲管(72)與連接架(51)在支撐殼體(1)內部的空間相互錯開。

7.根據權利要求1所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述隔污機構(8)的內部包括有隔污擋板(81)和防水步進電機(82)，且防水步進電機(82)頂部的輸出端固定連接有傳動軸，所述防水步進電機(82)頂部連接的傳動軸一端與隔污擋板(81)一側的底面固定連接，所述防水步進電機(82)的表面固定套接有防水殼體(83)，且防水殼體(83)頂部的內側與傳動軸的另一端活動套接，且兩者的套接處安裝有密封圈(84)，所述隔污擋板(81)的底面與鎖合套板(4)的頂面貼合。

8.根據權利要求7所述的一種污水處理用盤式微孔曝氣器，其特征在于：所述隔污擋板(81)的外側卡接有導向約束部件(9)，且導向約束部件(9)的內部包括有限位壓板(91)，且限位壓板(91)的底面與隔污擋板(81)的頂面貼合，所述限位壓板(91)的一側固定連接有劣弧連接曲板(92)，所述劣弧連接曲板(92)底部的一側與支撐殼體(1)頂部的表面固定連接。

發明內容

本發明提供了一種污水處理用盤式微孔曝氣器，解決了上述背景技術中提出的問題。

本發明提供如下技術方案：一種污水處理用盤式微孔曝氣器，包括支撐殼體，所述支撐殼體頂部的內側套接有過渡曝氣盤件和微孔曝氣盤，且微孔曝氣盤的頂面與支撐殼體的頂部之間安裝有鎖合套板，所述支撐殼體中部的內側分別套接有清堵機構、往復頂壓機構以及過渡導流機構，且往復頂壓機構位于清堵機構與過渡導流機構之間，所述支撐殼體的頂部安裝有隔污機構。

精選的，所述過渡曝氣盤件的內部包括有第一過渡曝氣盤和第二過渡曝氣盤，且第一過渡曝氣盤底部的內側和第二過渡曝氣盤頂部的內側分別開設有倒錐形孔和正錐形孔，所述正錐形孔與倒錐形孔對齊，所述第一過渡曝氣盤與倒錐形孔與支撐殼體頂部的內壁之間通過螺絲進行固定安裝，過渡曝氣盤件采用兩部分組合機構，可將降低其內部的孔類特征的加工難度，降低制作成本。

精選的，所述鎖合套板的內側與支撐殼體頂部的表面螺紋連接，且鎖合套板外側的底面活動連接有限位套板，所述限位套板固定套接支撐殼體頂部的內側，所述鎖合套板內側的底面與微孔曝氣盤的頂面貼合，鎖合套板作為鎖合部件，它與支撐殼體的連接方式采用螺紋鎖合，后續的拆裝維修可方便工作人員操作。

精選的，所述清堵機構的內部包括有連接架，且連接架的頂面固定連接有清堵頂桿，所述清堵頂桿與正錐形孔對齊，所述連接架的底面與支撐殼體中部的內壁之間固定連接有壓縮彈簧，所述連接架的內側卡接有導向桿，且導向桿的底端固定連接在支撐殼體中部的內壁上，清堵機構自身機構均為桿狀和多根桿連接的架狀結構，可為后續通過支撐殼體內部的氣流提供讓位空間，避免清堵機構因氣流而隨意誤動。

精選的，所述往復頂壓機構內部包括有活動頂板，且活動頂板一側的內部卡接有旋轉軸，所述旋轉軸固定套接在支撐殼體中部的內側，所述旋轉軸另一側的表面磁性吸附有防水電動推桿，所述防水電動推桿的一側固定連接有球形磁鐵，所述球形磁鐵的一端固定套接在支撐殼體中部的內側，往復頂壓機構是作為動力部件，使清堵機構可以自動往復升降，完善裝置的自動化使用性能。

精選的，所述過渡導流機構的內部包括有固定套板，且固定套板的內部固定套接有導流曲管，所述導流曲管與連接架在支撐殼體內部的空間相互錯開，過渡導流機構對經過支撐殼體氣源進行防干涉導向，避免氣流直接沖擊清堵機構。

精選的，所述隔污機構的內部包括有隔污擋板和防水步進電機，且防水步進電機頂部的輸出端固定連接有傳動軸，所述防水步進電機頂部連接的傳動軸一端與隔污擋板一側的底面固定連接，所述防水步進電機的表面固定套接有防水殼體，且防水殼體頂部的內側與傳動軸的另一端活動套接，且兩者的套接處安裝有密封圈，所述隔污擋板的底面與鎖合套板的頂面貼合，隔污機構在后續在支撐殼體、過渡曝氣盤件、微孔曝氣盤以及鎖合套板組成的盤式微孔曝氣器暫時作業時，對微孔曝氣盤的頂部進行遮擋保護，避免污水中的顆粒物沉淀接觸微孔曝氣盤的頂面。

精選的，所述隔污擋板的外側卡接有導向約束部件，且導向約束部件的內部包括有限位壓板，且限位壓板的底面與隔污擋板的頂面貼合，所述限位壓板的一側固定連接有劣弧連接曲板，所述劣弧連接曲板底部的一側與支撐殼體頂部的表面固定連接，導向約束部件對隔污擋板的往復移動進行約束和導向，提升隔污擋板作業的可靠性。

本發明具備以下有益效果：

1、本發明通過所設置的往復頂壓機構、清堵機構配合組裝后，形成機械式清堵機構，后續在過渡曝氣盤件內部的倒錐形孔和正錐形孔被支撐殼體輸送的氣源雜質堵塞后，可進行及時自動清堵處理，詳細的是將雜質擠壓進入倒錐形孔與正錐形孔相接處擴展空間內部，為氣源提供流動通道，由此保證高效的污水處理效率和質量。

2、本發明通過所設置的隔污機構與導向約束部件配合使用后，可形成頂部遮擋機構，后續在支撐殼體、過渡曝氣盤件、微孔曝氣盤以及鎖合套板組成的盤式微孔曝氣器暫時作業時，對微孔曝氣盤的頂部進行遮擋保護，避免污水中的顆粒物沉淀接觸微孔曝氣盤的頂面。

（發明人：彭躍青;呂海軍;潘康;張胤;周偉;劉京）
