公布日：2022.06.07
申請日：2022.03.25
分類號：C02F9/14(2006.01)I;C02F1/50(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F3/12(2006.01)N;C02F3/30(2006.01)N;
C02F3/32(2006.01)N;C02F103/20(2006.01)N
摘要
一種畜禽養殖廢水的處理系統，包括依次連通的格柵收集池、固液分離、調節池、一級混凝沉淀池、厭氧系統、OA系統、AOSMBR系統、二級混凝沉淀池、消毒池、氧化塘。所述的OA系統包括硝化池、反硝化池、生化沉淀池；所述反硝化池中央設置導流墻，用于防止污泥沉積；所述反硝化池內部設置ORP與pH；所述ORP與風機關聯，通過數值控制風機頻率，還能反饋硝化程度；所述pH控制加堿量；所述硝化池內部設置硝化液回流泵，將硝化液回流至反硝化池；所述生化沉淀池靠近出水口底部設有污泥回流裝置，用于將污泥回流至硝化池；所述AOSMBR系統包括依次連通的A池、OS池、MBR池、MBR產水池；所述OS池內部設置泥水分離裝置，用于截留部分污泥。
權利要求書

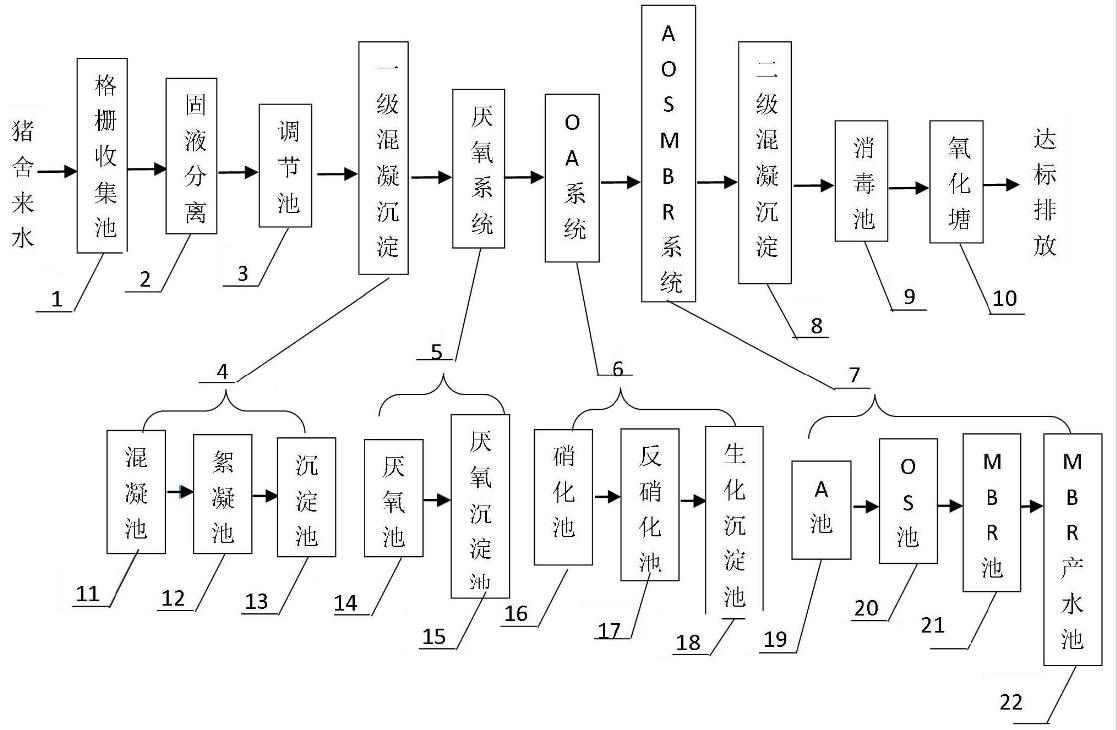

1.一種畜禽養殖廢水的處理系統，其特征在于，包括依次連通的格柵收集池(1)、固液分離(2)、調節池(3)、一級混凝沉淀池(4)、厭氧系統(5)、OA系統(6)、AOSMBR系統(7)、二級混凝沉淀池(8)、消毒池(9)、氧化塘(10)；所述格柵收集池(1)用于通過格柵分離出廢水中大體積的漂浮物或懸浮物；所述固液分離裝置(2)用于將畜禽糞便從廢水分離出來；所述調節池(3)用于調節來水水質水量；所述一級混凝沉淀池(4)用于降低廢水中污染因子濃度；所述厭氧系統(5)用于降低廢水中有機物濃度；所述OA系統(6)用于進行硝化和反硝化反應，降低COD、BOD、SS濃度；所述AOSMBR系統(7)用于降低廢水中氨氮、總氮、COD濃度；所述二級混凝沉淀池(8)用于降低TP濃度；所述消毒池(9)用于通過加消毒劑消殺水中的病原微生物；所述氧化塘(10)，通過水生植物去除廢水中的污染物；所述OA系統(6)包括依次連通的硝化池(16)、反硝化池(17)、生化沉淀池(18)；所述OA系統設置稀釋自內循環回流系統，用于為硝化池提供硝酸根和進行生物補堿，并且稀釋進水；所述硝化池(16)內部設置ORP與pH儀表；所述ORP與風機關聯，通過ORP數值控制風機頻率，同時能反饋硝化程度；所述pH儀表控制加堿量；所述硝化池(16)底部設置曝氣系統；所述曝氣系統用于為所述硝化池(16)中的好氧微生物提供氧氣；所述硝化池(16)靠近進水口一側設置碳酸鈉和氫氧化鈉加藥口；所述碳酸鈉和氫氧化鈉加藥口用于向硝化池(16)中投放碳酸鈉和氫氧化鈉，補充硝化反應所需要的堿度；所述反硝化池(17)中央設置導流墻；所述導流墻用于使水流平穩轉彎并維持一定流速，防止污泥沉積；所述導流墻兩側設置推流器；所述推流器用于推動所述反硝化池(17)中的廢水形成環流，將所述反硝化池(17)中的水和污泥混合；所述生化沉淀池(18)靠近出水口一側底部設有污泥回流裝置；所述污泥回流裝置用于將污泥回流至硝化池(16)；所述AOSMBR系統包括依次連通的A池(19)、OS池(20)、MBR池(21)、MBR產水池(22)；所述A池(19)用于去除廢水中的NH3-N；所述OS池(20)內部設置硝化液回流裝置，用于將硝化液回流至A池(19)；所述OS池(20)內部設置泥水分離裝置，用于截留部分污泥；所述MBR池(21)內部設置MBR膜組件；所述MBR膜組件用于截留廢水中的活性污泥；所述MBR池(21)的池底設置有污泥回流裝置；所述污泥回流裝置用于將一部分污泥回流至OS池(20)，將另一部分污泥回流至A池(19)；所述MBR池(21)內部設置MBR產水泵；所述產水泵用于將廢水輸送至MBR產水池(22)。
2.根據權利要求1所述的一種畜禽養殖廢水的處理系統，其特征在于，所述一級混凝沉淀(4)包括：依次連通的混凝池(11)、絮凝池(12)、沉淀池(13)；所述混凝池(11)內投放混凝劑，使廢水中的膠體和細微懸浮物凝聚成絮狀體；所述絮凝池(12)內投放絮凝劑，使廢水中的懸浮微粒和膠狀物相互凝聚，形成絮狀體；所述沉淀池(13)用于利用水的自然沉淀作用來去除水中的懸浮物。
3.根據權利要求2所述的一種畜禽養殖廢水的處理系統，其特征在于，所述混凝劑為聚合氯化鋁與石灰。
4.根據權利要求2所述的一種畜禽養殖廢水的處理系統，其特征在于，所述絮凝劑為聚丙烯酰胺。
5.根據權利要求1所述的一種畜禽養殖廢水的處理系統，其特征在于，所述的厭氧系統(5)包括依次連通的厭氧池(14)、厭氧沉淀池(15)；所述厭氧池(14)底部進水處固定設置布水管用于均勻布水；所述厭氧沉淀池(15)底部設有污泥裝置；所述污泥裝置用于將污泥回流至厭氧池(14)。
6.根據權利要求5所述的一種畜禽養殖廢水的處理系統，其特征在于，所述的污泥裝置包括設置在厭氧沉淀池(15)與厭氧池(14)之間的回路管道；所述回路管道上串聯設置回流泵。
7.根據權利要求1所述的一種畜禽養殖廢水的處理系統，其特征在于所述氧化塘(10)包括植物浮島與浮島式增氧機。
發明內容
本申請?zhí)峁┝艘环N禽畜養殖廢水的處理系統，以解決高氨氮、高COD、高硝酸鹽廢水中微生物活性不高和廢水處理系統出水水質難穩定達標的問題。
本申請?zhí)峁┝艘环N畜禽養殖廢水的處理系統，其特征在于，包括依次連通的格柵收集池、固液分離、調節池、一級混凝沉淀池、厭氧系統、OA系統、AOSMBR系統、二級混凝沉淀池、消毒池、氧化塘；所述格柵收集池用于通過格柵分離出廢水中大體積的漂浮物或懸浮物；所述固液分離裝置用于將畜禽糞便從廢水分離出來；所述調節池用于調節來水水質水量；所述一級混凝沉淀池用于降低廢水中污染因子濃度；所述厭氧系統用于降低廢水中有機物濃度；所述OA系統用于進行硝化和反硝化反應，降低COD、BOD、SS濃度；所述AOSMBR系統用于進一步降低廢水中氨氮、總氮、COD濃度；所述二級混凝沉淀池用于降低TP濃度；所述消毒池用于通過加消毒劑消殺水中的病原微生物；所述氧化塘，通過水生植物去除廢水中的污染物。
所述的OA系統包括依次連通的硝化池、反硝化池、生化沉淀池；OA系統設置稀釋自內循環回流系統，用于為反硝化池提供硝酸根(NO3-)和進行生物補堿，并且稀釋進水不需要增加凈水對廢水進行稀釋，把氨氮和硝酸鹽氮稀釋到微生物能承受的濃度；所述反硝化池中央設置導流墻；所述導流墻用于使水流平穩轉彎并維持一定流速，防止污泥沉積；所述一級導流墻兩側設置推流器；所述推流器用于推動所述反硝化池中的廢水形成環流，將所述反硝化池中的水和污泥混合；所述硝化池內部設置ORP與pH儀表；所述ORP與風機關聯，通過ORP數值控制風機頻率，同時能反饋硝化程度；所述pH儀表控制加堿量；所述反硝化池底部設置曝氣系統；所述曝氣系統用于為所述硝化池中的好氧微生物提供氧氣；所述硝化池靠近進水口一側設置碳酸鈉和氫氧化鈉加藥口；所述碳酸鈉和氫氧化鈉加藥口用于向硝化池中投放碳酸鈉和氫氧化鈉，補充硝化反應所需要的堿度；所述生化沉淀池靠近出水口一側底部設有污泥回流裝置；所述污泥回流裝置用于將污泥回流至硝化池。通過pH控制加堿量，控制pH維持在7.5～8.5之間。好氧池增設泥水分離裝置，有效的截留部分污泥，保持好氧區的污泥濃度，同時也能減小污泥回流量，降低運行成本，還能減少MBR膜的污泥堵塞。整套系統運行成本低，比常規工藝低20％～30％。
所述AOSMBR系統包括依次連通的A池、OS池、MBR池、MBR產水池；所述A池(19)用于去除廢水中的NH3-N；所述OS池內部設置硝化液回流裝置，用于將硝化液回流至A池；所述OS池內部設置泥水分離裝置，用于截留部分污泥，較常規工藝減少了二沉池，減小了占地面積；所述MBR池內部設置MBR膜組件；所述MBR膜組件用于截留廢水中的活性污泥；所述MBR池的池底設置有污泥回流裝置；所述污泥回流裝置用于將一部分污泥回流至OS池，將另一部分污泥回流至A池；所述MBR池內部設置MBR產水泵；所述產水泵用于將廢水輸送至MBR產水池。
可選的，所述一級混凝沉淀池包括：依次連通的混凝池、絮凝池、沉淀池；所述混凝池內投放混凝劑，使廢水中的膠體和細微懸浮物凝聚成絮狀體；所述絮凝池內投放絮凝劑，使廢水中的懸浮微粒和膠狀物相互凝聚，形成絮狀體；所述沉淀池用于利用水的自然沉淀作用來去除水中的懸浮物。
可選的，所述混凝劑為聚合氯化鋁與石灰。聚合氯化鋁適用pH值范圍寬，凈水效果明顯，能有效去除水中色質SS、COD、BOD及砷、汞等重金屬離子，絮凝體形成快、沉降速度快。石灰能夠使污泥易于沉淀，同時還能夠減少聚合氯化鋁的用量。
可選的，所述絮凝劑為聚丙烯酰胺。聚丙烯酰胺形成的絮體強度高，沉降性能好，從而提高固液分離速度，有利于污泥脫水。
可選的，所述的厭氧系統包括依次連通的厭氧池、厭氧沉淀池；所述厭氧池底部進水處固定設置布水管用于均勻布水；所述厭氧沉淀池底部設有污泥裝置；所述污泥裝置用于將污泥回流至厭氧池。厭氧池均勻布水，使進水分布更加均勻，防止污泥板結。
可選的，所述的污泥裝置包括設置在厭氧沉淀池與厭氧池之間的回路管道；所述回路管道上串聯設置回流泵。
可選的，所述氧化塘包括植物浮島與浮島式增氧機。植物浮島浮體易于制作和搬運；跟人工濕地相比，植物更容易栽培，無需專人管理，減少人工和設備的投資，降低了維護保養費和設備的運行費用。
與常用廢水處理系統相比，本發明污染物去除率高，氨氮去除率90％左右、總氮去除率80％左右。出水穩定達到《污水綜合排放標準》(GB8978-1996)中一級標準。氨氮指標遠優于《污水綜合排放標準》(GB8978-1996)中一級標準。
（發明人：劉光石;鄧光躍;何捷;顏勇志;李登;李進;劉遠宏）
