公布日：2022.04.08
申請日：2021.12.17
分類號：C02F3/12(2006.01)I;C02F3/28(2006.01)I;C02F3/30(2006.01)I
摘要
本發明公開了一種泥‑膜組合治理污水的裝置及方法，本發明中的填料載體采用自由漂浮性懸浮載體，將填料載體置于網箱中，使填料載體懸浮在網箱中，并將填料約束在網箱中，形成獨立的填料裝備，將填料裝備按照順序緊密擺放在生物反應池中，形成新型的泥‑膜組合裝置；從根本上解決了傳統泥‑膜組合工藝的缺點，充分發揮了生物膜增加微生物的優點，大大降低了由于填料無序流動和堆積等引起的生產運行的諸多問題。
權利要求書
1.一種泥-膜組合治理污水的方法，其特征在于，包括以下步驟：(1)設置泥-膜組合治理污水的裝置：將篩網(3)包裹在呈框架結構的骨架(2)的外部從而形成長方體或者正方體形狀網箱；然后在網箱的頂面設置用來裝卸填料載體用的填料裝卸孔(4)，通過填料裝卸孔向網箱內部裝填填料載體(6)，填料載體為自由漂浮型載體；在網箱頂面的四角分別連接一條連接繩(5)后將連接繩(5)子的末端固定在一起形成鉤掛點；在生物反應池(7)的底部多個呈行分布的支撐架(8)；(2)設置運行方式：在生物反應池的上方安裝起吊裝置，秋季水溫降低時啟動起吊裝置將其吊鉤鉤掛在網箱頂面四條連接繩形成的鉤掛點上，然后通過起吊裝置將裝填有填料載體的網箱按照順序緊密的放置在支撐架上，通過在填料載體上生長生物膜，提高污水處理系統的微生物量，保障低水溫條件下污水的處理效果；在春季或者夏季水溫較高時，利用起吊裝置將網箱從生物反應池中移除，減少運行能耗；(3)設置運行參數：設置生物反應池處理污水的運行參數為：水力停留時間為1.5h-9h，污泥回流比為20％-100％，混合液回流比為50％-200％，溶解氧不超過2mg/L；(4)填料載體掛膜馴化：按照步驟(3)中的運行參數運行一段時間后，網箱內的填料載體上生長出生物膜，污水中的活性污泥和生長出的生物膜共同處理污水中有機物和氨氮，工藝負荷設定為：有機物去除速率不超過5gCODCr/m2.d，硝化速率不超過0.6gNH3-N/m2.d，反硝化速率不超過2gNO3-N/m2.d；(5)檢修維護：對生物反應池內的泥-膜組合治理污水的裝置進行檢修時，通過起吊裝置將網箱吊出生物反應池，然后進行檢修、更換填料載體或者清洗填料載體。
2.根據權利要求1所述的方法，其特征在于，步驟(1)中，每個網箱內填料載體的體積數量達到網箱體積的60％-80％；所述的填料載體，為圓球形狀的、塑料材質的填料載體，內部均勻的設置有供微生物附著生長的橋架，填料載體的尺寸大于篩網的孔徑。
3.根據權利要求1所述的方法，其特征在于，步驟(1)中，所述的填料載體為改性生物懸浮填料，通過在塑料中投加有利于反硝化細菌生長的生物酶或者有利于硝化細菌生長的生物酶從而形成缺氧填料或好氧填料，生物酶的投加量為0.1％-1％。
4.根據權利要求3所述的方法，其特征在于，所述的有利于反硝化細菌生長的生物酶，為反硝化細菌產生的蛋白質或RNA，具體為硝酸鹽還原酶、亞硝酸鹽還原酶、一氧化氮還原酶和氧化亞氮還原酶中的任意一種、兩種及以上以任意比例混合而成的混合物；所述的有利于硝化細菌生長的生物酶，為硝化細菌產生的蛋白質或RNA，具體為氨氮加氧酶、羧氨氧化還原酶、亞硝酸鹽氧化還原酶中的任意一種、兩種及以上以任意比例混合而成的混合物。
5.根據權利要求1所述的方法，其特征在于，步驟(1)中，所述的生物反應池為好氧池或缺氧池中的任意一種，或者二者結合的組合池；所述的生物反應池(7)為好氧生物反應池時，池底設置有呈行分布的曝氣器(9)，支撐架的高度高于曝氣器的高度，每一行支撐架的正下方設置一行曝氣器；所述的生物反應池(7)為缺氧生物反應池時，沿池壁在池底設置有多個攪拌器(10)。
6.根據權利要求1所述的方法，其特征在于，步驟(2)中，所述的生物反應池，采用單層填料，即只放置一層網箱，每個生物反應池中網箱的體積數量為生物反應池容積的10％-60％；每個網箱中裝填的填料載體數量相同，每個系列的生物反應池中放置的網箱數量相同；所述的生物反應池，有效水深為5.5m-6.5m，要求網箱全部淹沒在水下。
7.根據權利要求1所述的方法，其特征在于，步驟(3)中，當所述的生物反應池為缺氧池時，水力停留時間為1.5-2.5h，當所述的生物反應池為好氧池時，水力停留時間為3.5h-9h；當所述的生物反應池為好氧池時，溶解氧為2mg/L，當所述的生物反應池為缺氧池時，溶解氧為0mg/L；污泥回流比為100％，混合液回流比為100％。
8.根據權利要求1所述的方法，其特征在于，步驟(4)中，有機物去除速率為0.5-5gCODCr/m2.d，硝化速率為0.05-0.6gNH3-N/m2.d，前置反硝化時反硝化速率為0.15-1gNO3-N/m2.d，投加碳源進行后置反硝化時反硝化速率提高2倍。

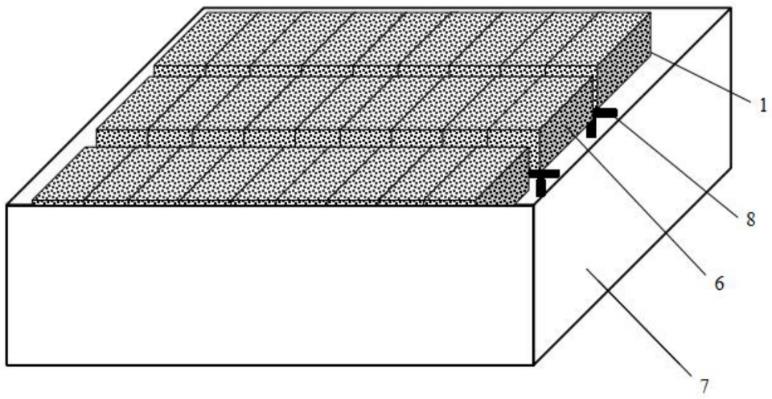

9.一種泥-膜組合治理污水的裝置，主體為裝有填料的網箱，按照順序緊密擺放在生物反應池中，其特征在于：所述的網箱(1)，包括骨架(2)和篩網(3)：所述的骨架為長方體或者正方體形狀的框架結構，骨架的側面、頂面和底面包裹有所述的篩網從而形成長方體或者正方體形狀的網箱；所述的網箱，頂面設置有填料裝卸孔(4)，網箱頂面的四角分別連接有一條連接繩(5)，四條連接繩的末端固定在一起后與起重裝置的掛鉤相連接。所述的網箱，內部裝填有塑料材質的填料載體(6)，所述的填料載體為自由漂浮型載體；所述的填料載體，外形為圓球形，內部均勻的設置有供微生物附著生長的橋架，橋架之間形成的空間均勻一致，尺寸大于篩網的孔徑；所述的生物反應池(7)，池底安裝有多個呈行分布的支撐架(8)，裝填有填料載體的網箱按照順序緊密的放置在支撐架上；所述的生物反應池，采用單層填料，即只放置一層網箱。
10.根據權利要求9所述的裝置，其特征在于：所述的生物反應池為好氧生物反應池或缺氧生物反應池中的任意一種，或者二者結合的組合池；所述的生物反應池(7)為好氧生物反應池時，池底分布有多個曝氣器(9)，支撐架的高度高于曝氣器的高度；所述的生物反應池(7)為缺氧生物反應池時，沿池壁在池底設置有多個攪拌器(10)。
發明內容
本發明所要解決的技術問題是針對現有技術中泥-膜組合工藝中存在的填料載體混合不均勻、無序堆積，運行管理難度大、曝氣充氧效率低等技術缺陷，而提供一種泥-膜組合治理污水的裝置及方法，本發明的目的是充分發揮泥-膜組合工藝的優點，規避傳統泥-膜組合工藝的缺點，提高污水處理廠的處理效果，降低運行能耗，易于運行管理，進一步推動新型泥-膜組合工藝的應用；本發明中的填料載體采用自由漂浮性懸浮載體，將填料載體置于網箱中，使填料載體懸浮在網箱中，并將填料約束在網箱中，形成獨立的填料裝備，將填料裝備按照順序緊密擺放在生物反應池中，形成新型的泥-膜組合工藝；從根本上解決了傳統泥-膜組合工藝的缺點，充分發揮了生物膜增加微生物的優點，大大降低了由于填料無序流動和堆積等引起的生產運行的諸多問題。
為了實現上述目的，本發明采用如下技術方案：
本發明首先提供一種泥-膜組合治理污水的方法，包括以下步驟：
(1)設置泥-膜組合治理污水的裝置：
將篩網包裹在呈框架結構的骨架的外部從而形成長方體或者正方體形狀網箱；然后在網箱的頂面設置用來裝卸填料載體用的填料裝卸孔，通過填料裝卸孔向網箱內部裝填填料載體，填料載體為自由漂浮型載體；在網箱頂面的四角分別連接一條連接繩后將連接繩子的末端固定在一起形成鉤掛點；在生物反應池的底部多個呈行分布的支撐架；
(2)設置運行方式：
在生物反應池的上方安裝起吊裝置，秋季水溫降低時啟動起吊裝置將其吊鉤鉤掛在網箱頂面四條連接繩形成的鉤掛點上，然后通過起吊裝置將裝填有填料載體的網箱按照順序緊密的放置在支撐架上，通過在填料載體上生長生物膜，提高污水處理系統的微生物量，保障低水溫條件下污水的處理效果；在春季或者夏季水溫較高時，利用起吊裝置將網箱從生物反應池中移除，減少運行能耗；
(3)設置運行參數：
設置生物反應池處理污水的運行參數為：水力停留時間為1.5h-9h，污泥回流比為20％-100％，混合液回流比為50％-200％，溶解氧不超過2mg/L；
(4)填料載體掛膜馴化：
按照步驟(3)中的運行參數運行一段時間后，網箱內的填料載體上生長出生物膜，污水中的活性污泥和生長出的生物膜共同處理污水中有機物和氨氮，工藝負荷設定為：有機物去除速率不超過5gCODCr/m2.d，硝化速率不超過0.6gNH3-N/m2.d，反硝化速率不超過2gNO3-N/m2.d；
(5)檢修維護：
對生物反應池內的泥-膜組合治理污水的裝置進行檢修時，通過起吊裝置將網箱吊出生物反應池，然后進行檢修、更換填料載體或者清洗填料載體。
上述技術方案中，步驟(1)中，所述骨架，材質為不銹蝕的材料，具體為工程塑料、鋁合金或不銹鋼材料；所述的篩網，材質為聚氨酯、錳鋼或不銹鋼，孔徑為1.5cm×1.5cm；所述的網箱，規格為：長1.5-2m、寬1.5-2m、高4-5m。
上述技術方案中，步驟(1)中，每個網箱內填料載體的體積數量達到網箱體積的60％-80％；所述的填料載體，為圓球形狀的、塑料材質的填料載體，內部均勻的設置有供微生物附著生長的橋架，填料載體的尺寸大于篩網的孔徑，直徑優選為2-10cm。
上述技術方案中，步驟(1)中，所述的填料載體優選為改性生物懸浮填料，通過在塑料中投加有利于反硝化細菌生長的生物酶或者有利于硝化細菌生長的生物酶從而形成缺氧填料或好氧填料，生物酶的投加量為0.1％-1％；改性生物懸浮填料有利于微生物在載體上生長，從而提高塑料載體的掛膜量。
上述技術方案中，所述的有利于反硝化細菌生長的生物酶，為反硝化細菌產生的蛋白質或RNA，具體為硝酸鹽還原酶、亞硝酸鹽還原酶、一氧化氮還原酶和氧化亞氮還原酶中的任意一種、兩種及以上以任意比例混合而成的混合物。
上述技術方案中，所述的有利于硝化細菌生長的生物酶，為硝化細菌產生的蛋白質或RNA，具體為氨氮加氧酶、羧氨氧化還原酶、亞硝酸鹽氧化還原酶中的任意一種、兩種及以上以任意比例混合而成的混合物。
上述技術方案中，步驟(1)中，所述的支撐架，頂部距離池底的距離為1m。
上述技術方案中，步驟(1)中，所述的生物反應池為好氧池或缺氧池中的任意一種，或者二者結合的組合池；本發明的方法應用于AAO、氧化溝、SBR等任何工藝，可以應用在任何生物反應池的池型中，不需要特殊池型，僅需將填料裝備直接放置在生物反應池中即可。
上述技術方案中，所述的生物反應池為好氧生物反應池時，池底設置有呈行分布的曝氣器，每行曝氣器與生物反應池長邊平行，每行曝氣器的池間距為0.6-0.9m，每個曝氣器間距為1-1.5m；所述的支撐架的高度高于曝氣器的高度，每一行支撐架的正下方設置一行曝氣器；所述的曝氣器優選為微孔曝氣器，微孔曝氣器的曝氣量為水量乘以0.7。
上述技術方案中，所述的生物反應池為缺氧生物反應池時，沿池壁在池底設置有多個攪拌器，攪拌器間距為15-20m，轉刷為30-90r/min；所述的攪拌器為常規的攪拌器，攪拌器可在網箱之間布置，由于攪拌槳葉不直接接觸填料，攪拌槳葉不需要做特殊的鈍化等防磨損措施。
上述技術方案中，步驟(2)中，所述的生物反應池，采用單層填料，即只放置一層網箱，每個生物反應池中網箱的體積數量為生物反應池容積的10％-60％；每個網箱中裝填的填料載體數量相同，每個系列的生物反應池中放置的網箱數量相同。
上述技術方案中，步驟(2)中，所述的生物反應池，有效水深為5.5m-6.5m，要求網箱全部淹沒在水下。
上述技術方案中，步驟(3)中，水力停留時間需要根據進水水質、出水標準選擇，一般情況下，當所述的生物反應池為缺氧池時，水力停留時間為1.5-2.5h；當所述的生物反應池為好氧池時，水力停留時間為3.5h-9h。中試試驗表明，新型泥-膜組合工藝和傳統缺氧/好氧工藝的極限水力停留時間分別為2.4h和3.6h。與缺氧/好氧工藝相比，相同工況條件下新型泥-膜組合工藝能夠提高日處理能力50％，具有較強的抗沖擊負荷能力。
上述技術方案中，步驟(3)中，污泥回流比與反應池的污泥濃度和除磷效果確定，優選為100％；混合液回流比受脫氮效果影響較大，出水TN要求越低，混合液回流比越大，傳統缺-好氧工藝混合液回流比范圍為100％-400％，通常為200％，工程設計中根據TN去除量確定；綜合考慮出水水質達標和節能降耗的要求，本發明工藝的混合液回流比宜為100％時，系統總體性能處于最佳水平。
上述技術方案中，步驟(3)中，活性污泥和生物膜共同去除污水中的NH3-N，溶解氧對NH3-N的硝化影響更為復雜，應結合具體情況確定；中試試驗的進水有機物含量較低，出水NH3-N目標為1mg/L以下，DO為1mg/L時，新型泥-膜組合工藝(好氧池)的除碳和硝化效果均受到抑制，溶解氧為2mg/L時，NH3-N可以完全消化；當所述的生物反應池為好氧池時，溶解氧為2mg/L，當所述的生物反應池為缺氧池時，溶解氧為0mg/L。
上述技術方案中，步驟(4)中，工藝負荷依據進出水水質、水溫、溶解氧和填料填充率等確定，有試驗條件時，建議通過試驗確定工藝負荷；當無試驗資料時，對于生活污水或以生活污水為主的市政污水，可以采用以下負荷：有機物去除速率為0.5-5gCODCr/m2.d，硝化速率為0.05-0.6gNH3-N/m2.d，前置反硝化時反硝化速率為0.15-1gNO3-N/m2.d，后置反硝化(投加碳源)時反硝化速率可提高2倍。
上述技術方案中，步驟(4)中，網箱內的填料載體上生長出生物膜后，可將部分網箱利用起吊裝置移出生物反應池，再將新的裝填有填料載體的網箱補充到生物反應池中；將新填料裝備和已生長生物膜的填料裝備同時放置于生物反應池中，可使新填料裝備內的填料上迅速掛膜，提高掛膜效率，節約時間，快速啟動活性污泥和生物膜系統。傳統的泥-膜組合工藝的填料投加在反應池后，生物膜的數量和位置不變；而本發明中，無論是生長出生物膜的網箱，還是新補充的網箱，數量可以靈活變化、位置可以隨意擺放。
本發明還提供一種上述方法中用到的泥-膜組合治理污水的裝置，主體為裝有填料的網箱，按照順序緊密擺放在生物反應池中，其特征在于：
所述的網箱，包括骨架和篩網：所述的骨架為長方體或者正方體形狀的框架結構，骨架的側面、頂面和底面包裹有所述的篩網從而形成長方體或者正方體形狀的網箱；
所述的網箱，頂面設置有填料裝卸孔，網箱頂面的四角分別連接有一條連接繩，四條連接繩的末端固定在一起后與起重裝置的掛鉤相連接。
所述的網箱，內部裝填有填料載體，所述的填料載體為自由漂浮型載體；
所述的生物反應池，池底安裝有多個支撐架，裝填有填料載體的網箱按照順序緊密的放置在支撐架上。
上述技術方案中，所述的骨架，材質為不銹蝕的材料，具體為工程塑料、鋁合金或不銹鋼材料；滿足裝滿填料后吊起的受力要求。
上述技術方案中，所述的篩網，材質為聚氨酯、錳鋼或不銹鋼；孔徑為1.5cm×1.5cm；篩網的孔徑小于填料的尺寸，但不會影響活性物污泥和生物膜的正常進出網箱。
上述技術方案中，所述的網箱，規格為：長1.5-2m、寬1.5-2m、高4-5m；網箱的長、寬和高宜滿足起吊裝置吊起的要求，易于吊裝，并最大限度地增加填料的投加量，且使填料混合均勻；網箱的高度(H)與有效水深相關，網箱的高度(H)宜為有效水深-1.5m；為使填料混合均勻，長度和寬度宜相等，且方便吊裝，網箱的長和寬宜取1.5-2m。有條件時，填料網箱的尺寸需要根據生物池的尺寸定做。
上述技術方案中，所述的填料載體，外形為圓球形，內部均勻的設置有供微生物附著生長的橋架，橋架之間形成的空間均勻一致，空間滿足生物膜的生長和脫落；所述的填料載體，尺寸大于篩網的孔徑，直徑優選為2-10cm。污水處理領域常用的自由漂浮型載體有車輪子狀的塑料載體和方塊狀的海綿載體，這種形狀的載體有利于掛載生物膜，但是這種形狀的載體比較容易從網箱的網孔溢出，而本發明使用的圓球形狀的載體，具有宜掛膜、有效比表面大，及不宜從網箱的網孔跑出的優點。
上述技術方案中，所述的填料載體，為塑料材質的填料載體。
上述技術方案中，所述的支撐架，頂部距離池底的距離為1m，多個支撐架呈行分布，每行支撐架與生物反應池的長邊平行；支撐架一般承重應滿足裝滿填料網箱+填料的重量要求。
上述技術方案中，所述的生物反應池，采用單層填料，即只放置一層網箱；有效水深為5.5m-6.5m，要求網箱全部淹沒在水下。
上述技術方案中，所述的生物反應池為好氧生物反應池或缺氧生物反應池中的任意一種，或者二者結合的組合池，可以根據治理需要選擇池型從而用于生長生物膜，好氧池或缺氧池均為污水處理領域傳統的或者常規的或者現有的池體結構。
上述技術方案中，所述的生物反應池為好氧生物反應池時，池底分布有多個曝氣器，多個曝氣器呈行排布，每行曝氣器與生物反應池的長邊平行；支撐架的高度高于曝氣器的高度，且每一行支撐架的正下方設置一行曝氣器。
上述技術方案中，每行曝氣器的池間距為0.6-0.9m，每個曝氣器的間距為1-1.5m；所述的曝氣器優選為微孔曝氣器，微孔曝氣器的曝氣量為水量乘以0.7。
上述技術方案中，所述的生物反應池為缺氧生物反應池時，沿池壁在池底設置有多個攪拌器，攪拌器間距為15-20m，轉刷為30-90r/min；所述的攪拌器為常規的攪拌器，攪拌器可在網箱之間布置，由于攪拌槳葉不直接接觸填料，攪拌槳葉不需要做特殊的鈍化等防磨損措施。
本發明的泥-膜組合治理污水的裝置，有效規避了傳統泥-膜組合工藝的缺點，充分發揮了泥-膜組合工藝的優點，泥-膜組合工藝中使用載體可使有效MLVSS的濃度翻倍，固定在載體上的微生物不增加活性污泥的混合液濃度，所以下游沉淀池的性能并不會受到反應器內固體負荷增加的負面影響，在很多實例中也表明，生物膜的生長會導致SVI降低，可以提高沉淀池的性能。本發明的技術優點具體闡述如下：
(1)傳統的泥-膜組合工藝需要特殊的池型，通常采用循環流動池型和微動力混合池型，主要目的是保持填料在反應池內均勻分布，降低填料的無序堆積。
而本發明中的泥-膜組合工藝可應用于AAO、氧化溝、SBR等任何工藝，可以應用在任何生物反應池的池型中，不需要特殊池型，無需考慮池型對填料堆積的不利影響，僅需將填料裝備直接放置在生物反應池中即可。由于填料載體的密度與水相近，通過曝氣和水流擾動，可保持每個網箱中填料均勻分布，竟而使整個反應池填料均勻分布。
(2)傳統的泥-膜組合工藝在任何情況下，都需要維持曝氣量和攪拌強度，曝氣量減少或攪拌強度不足，均可能引起填料堆積或下沉；
而本發明中的泥-膜組合工藝對運行條件要求較低，填料置于網箱內，不會無序堆積在反應池的某個位置。
(3)為保持填料懸浮均勻，傳統泥-膜組合工藝通常采用高穿孔曝氣管曝氣，大或粗的氣泡導致溶解氧轉移效率低，進而導致充氧效率較低。
而本發明中的泥-膜組合工藝采用微孔曝氣器，微孔曝氣系統的設計氣水比一般取
0.7左右，穿孔曝氣系統的設計氣水比一般取1左右，微孔曝氣減少了曝氣量，充分發揮微氣泡的優勢，提高空氣利用率，節約了運行成本；本發明的微孔曝氣系統充氧效率高，解決了充氧效率不高的問題。
(4)傳統泥-膜組合工藝在運行一段時候后，由于填料的無序流動，無法準確測量每個反應池的填料數量，很難保證平行工藝單元反應池內的填料數量相等，
而本發明中的泥-膜組合工藝采用放置填料裝備的方式投加填料載體，在放入生物反應池前，在每個網箱中裝填相等數量的填料載體，在每個系列反應池中放入相等數量的填料裝置，可保證各系列反應池中填料數量相等；通過調整放入反應池內填料裝備的數量，以及單個填料裝備內填料載體的填充數量，可以精確控制整個泥-膜組合工藝系統的填料填充比，保持每個系列生物反應池中填料數量相等。
(5)傳統的泥-膜組合工藝中，攪拌器容易與填料碰撞，容易引起攪拌器的磨損和填料的損壞，因而傳統的泥-膜組合工藝采用填料流化攪拌器來循環和混合反應器內的填料，為防止攪拌器的磨損和填料的損壞，攪拌器的葉片需要特殊處理。
而本發明的泥-膜組合工藝中，將填料裝填在網箱中，避免了攪拌器和填料的碰撞，減少填料損耗，同時也保護了攪拌器；本發明采用常規的攪拌器即可，無需攪拌器特殊處理，節約了能耗，降低了投資和維護成本。
(6)在傳統的泥-膜組合工藝中，必須在出水處設置填料攔截網，用以攔截填料流入下一個工藝單元，且需要安裝防治攔截網堵塞的裝置，而填料載體無序堆積容易壓垮截留網，造成污水處理廠事故。
而本發明的泥-膜組合工藝中，填料載體裝填在填料網箱中，網箱外沒有填料，不需要設置出水?dāng)r截網，避免了由于截留網損壞造成的安全事故，減少運行維護工作量和工程安全性。
(7)傳統的泥-膜組合工藝檢修困難，反應池放空后，填料堆積在曝氣裝置上，填料產生的重量容易對曝氣器產生二次損壞，容易壓壞曝氣裝置，且移除填料困難。
而本發明的泥-膜組合工藝檢修方便，僅需將填料裝備吊出生物反應池，就可以進行生物反應池的檢修，規避了傳統泥-膜組合工藝的缺點。
(8)傳統的泥-膜組合工藝中，填料破損后，需要整體打撈更換，更換非常困難。
而本發明的泥-膜組合工藝中，填料載體裝填在網箱內，便于查看填料的破損情況，利于更換網箱內的填料，通過更換單個填料裝備內的填料載體，達到更換整個反應池填料的目的。傳此外，填料載體便于清洗，清洗填料時，僅需要逐個清洗填料裝備內的填料。
(9)本發明中的泥-膜組合工藝與活性污泥靈活切換，可有效提高污水廠處理效率，降低污水廠的運行成本；在生物反應池上設置起吊設備，可以利用起吊設備將填料裝備移出或移入生物反應池；針對水溫對泥-膜組合工藝的影響，本發明中的泥-膜組合工藝可以在運行方式上可自由切換：秋季時，將填料裝備放入反應池中，培養微生物，形成新型泥-膜組合工藝，在水溫不斷降低的過程中，依然保持良好的處理效果。春季或者夏季時，將填料裝備從生物池中移除，將本發明中的泥-膜組合工藝轉化為活性污泥法工藝，充分發揮活性污泥的作用，仍然維持較高的處理效果，但可以減少曝氣量，減少攪拌器的攪拌強度，降低運行能耗，便于維護管理，有效節約運行維護成本。
試驗表明：在溫度為13.4℃(Qinf＝10m3/d；CODinf＝78mg/L)和12.3℃(Qinf＝15m3/d；CODinf＝123mg/L)的條件下，本發明中的泥-膜組合工藝的平均出水COD分別為17.8mg/L和25.1mg/L，平均COD去除率分別為77.3％和78.9％；對應的，傳統的缺氧/好氧工藝系統平均出水COD分別為26mg/L和30.2mg/L，平均COD去除率分別為66.7％和74.9％。本發明中的泥-膜組合工藝的平均出水NH3-N分別為0.1mg/L和0.5mg/L，平均NH3-N去除率分別為98.9％和96.4％。對應的，A/O系統平均出水NH3-N分別為0.1mg/L和9.6mg/L，平均NH3-N去除率分別為98.9％和27.8％。當溫度為12.3-13.4℃范圍時，本發明中的泥-膜組合工藝的硝化性能受低溫的影響較小，出水氨氮小于0.5mg/L，氨氮去除率大于96％；傳統的缺氧/好氧工藝系統的硝化性能受低溫的影響較大，當進水量從10m3/d上升到15m3/d時，傳統的缺氧/好氧工藝系統的氨氮去除率從98.9％下降到27.8％，此時傳統的缺氧/好氧工藝系統的出水氨氮不達標。由此可見，低溫對傳統的缺氧/好氧工藝的影響較大，本發明中的泥-膜組合工藝抗低溫沖擊的能力較強。
本發明中的泥-膜組合工藝在水溫低時，污水處理效率雖然下降，但與傳統活性污泥法相比，低水溫對本發明中的泥-膜組合工藝的影響較傳統活性污泥法小的多。在低水溫情況下，本發明中的泥-膜組合工藝仍然對污染物有很好的去除效果。相反水溫較高時，由于活性污泥的處理效果非常好，幾乎處理掉全部的可生物降解物質，本發明中的泥-膜組合工藝的優勢不大。但為保持填料懸浮狀態，仍然需要維持一定的曝氣量，且運行維護的工作量依然很大。因此，最為理想的運行方式為在低水溫時，將填料放入反應池池中，充分發揮泥-膜組合工藝的優勢，提高污染物的去除效果，在高水溫時，將填料從生物反應池中移除，減少好氧池曝氣量，并減少運行維護成本。
綜上所述，本發明中的泥-膜組合工藝具有以下技術效果：不需要設置攔截網，不要采用特殊的攪拌器，無序建設特殊的池型，節約了建設投資成本；本發明集懸浮生長的活性污泥和附著生長的生物膜法的特點于一體，通過填料載體提升生物量，提高了系統的處理能力或性能，實現同時硝化和反硝化，在較小的占地面積下獲得較高的處理能力，增加生物量但不增加沉淀池的固體負荷，同時提高沉淀性能(減少SVI)，減少污泥產量。在高氨氮進水、低溫、土地受限、進水量增加、出水標準提高等應用場景下，有更好的出水效果。
（發明人：劉雷斌;高守有;黃鷗）
