公布日：2022.06.03
申請日：2022.03.15
分類號：C02F9/14(2006.01)I;C02F101/34(2006.01)N;C02F103/36(2006.01)N
摘要
本發明公開了一種對羥基苯甲酸生產廢水處理系統，涉及廢水處理領域,包括對羥基苯甲酸生產廢水，對羥基苯甲酸生產廢水包括母液水池和洗滌液水池，所述母液水池和洗滌液水池分別連接有母液空冷翅管和洗滌液空冷翅管、電化學氧化池、三效蒸發器、洗滌液大孔樹脂吸附塔、母液大孔樹脂吸附塔、一級樹脂脫附池、二級樹脂脫附池、分層器、酸化過濾池、蒸餾器、脫附液制備池、和分離廢水池，分離廢水池連接好養生物流化床、垂直折流厭氧污泥床、沉淀池、和水質檢測站。本發明同時處理母液廢水和洗滌液廢水，大大提高了廢水處理的效率，減少了污水處理設備的布設安裝成本，提高樹脂的吸附效率，提高了資源回收利用率，保證了處理后的污水不影響環境。
權利要求書

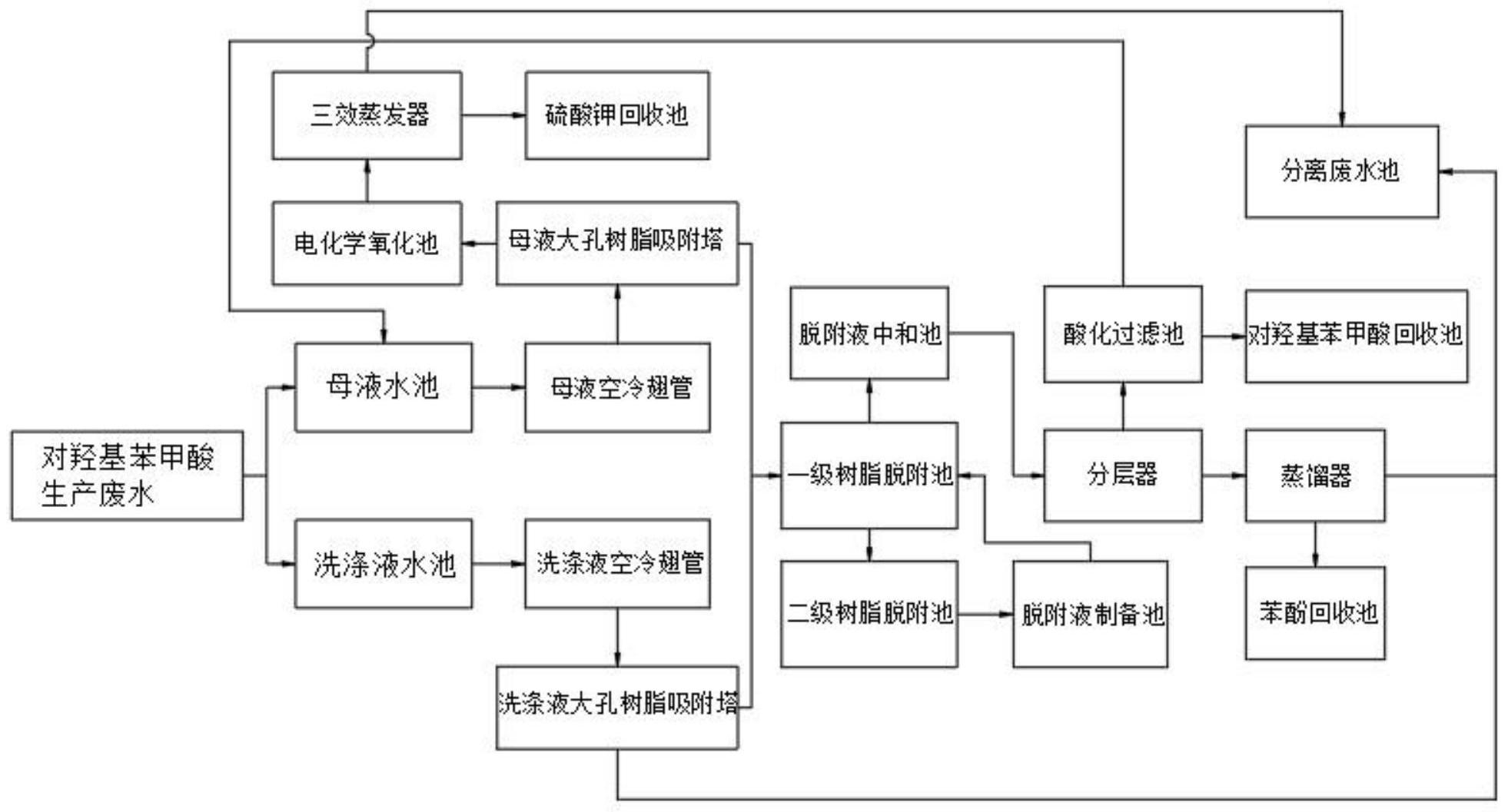

1.一種對羥基苯甲酸生產廢水處理系統，包括對羥基苯甲酸生產廢水，其特征在于：所述對羥基苯甲酸生產廢水包括母液水池和洗滌液水池，所述母液水池和洗滌液水池分別連接有母液空冷翅管和洗滌液空冷翅管，所述母液空冷翅管連接母液大孔樹脂吸附塔，所述母液大孔樹脂吸附塔連接電化學氧化池，所述電化學氧化池連接三效蒸發器，所述洗滌液空冷翅管連接洗滌液大孔樹脂吸附塔，所述洗滌液大孔樹脂吸附塔和母液母液大孔樹脂吸附塔皆連接一級樹脂脫附池，所述一級樹脂脫附池連接脫附液中和池和二級樹脂脫附池，所述脫附液中和池連接分層器，所述分層器連接酸化過濾池和蒸餾器，所述二級樹脂脫附池連接脫附液制備池，所述脫附液制備池連接一級樹脂脫附池，所述三效蒸發器、蒸餾器和洗滌液打孔樹脂吸附塔皆連接分離廢水池，所述分離廢水池連接好養生物流化床，所述好養生物流化床連接垂直折流厭氧污泥床，所述垂直折流厭氧污泥床連接沉淀池，所述沉淀池連接水質檢測站，所述水質檢測站連接河流。
2.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述三效蒸發器還連接有硫酸鉀回收池。
3.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述酸化過濾池還連接有對羥基苯甲酸回收池。
4.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述蒸餾器還連接有苯酚回收池。
5.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述酸化過濾池還連接母液水池。
6.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述水質檢測站還連接好氧生物流化床。
7.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述母液大孔樹脂吸附塔和洗滌液大孔樹脂吸附塔用作吸附的樹脂是非離子型的大孔吸附樹脂，且吸附時的溫度為5-40℃，流速為1-15BV/hr。
8.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述一級樹脂脫附池和二級樹脂脫附池內的脫附劑是濃度在2％-30％之間的氫氧化鈉溶液，洗脫溫度為10-60℃，流速為1-5BV/hr。
9.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述脫附液中和池中用作中和的堿是氫氧化鉀或氫氧化鈉。10.根據權利要求1所述的一種對羥基苯甲酸生產廢水處理系統，其特征在于：所述母液大孔樹脂吸附塔和洗滌液大孔樹脂吸附塔用作吸附的樹脂是苯乙烯或二乙烯苯或丙烯酸或酯類衍生物均聚或共聚得到的產品。
發明內容
基于此，本發明的目的是提供一種對羥基苯甲酸生產廢水處理系統，以解決現有技術的設備投資較大，整個處理過程不能夠統一，同時操作不方便，對母液和洗滌液內的硫酸鉀、對羥基苯甲酸和苯酚的回收效率低，不利于環境可持續發展的技術問題。
為實現上述目的，本發明提供如下技術方案：一種對羥基苯甲酸生產廢水處理系統,包括對羥基苯甲酸生產廢水，所述對羥基苯甲酸生產廢水包括母液水池和洗滌液水池，所述母液水池和洗滌液水池分別連接有母液空冷翅管和洗滌液空冷翅管，所述母液空冷翅管連接母液大孔樹脂吸附塔，所述母液大孔樹脂吸附塔連接電化學氧化池，所述電化學氧化池連接三效蒸發器，所述洗滌液空冷翅管連接洗滌液大孔樹脂吸附塔，所述洗滌液大孔樹脂吸附塔和母液母液大孔樹脂吸附塔皆連接一級樹脂脫附池，所述一級樹脂脫附池連接脫附液中和池和二級樹脂脫附池，所述脫附液中和池連接分層器，所述分層器連接酸化過濾池和蒸餾器，所述二級樹脂脫附池連接脫附液制備池，所述脫附液制備池連接一級樹脂脫附池，所述三效蒸發器、蒸餾器和洗滌液打孔樹脂吸附塔皆連接分離廢水池，所述分離廢水池連接好養生物流化床，所述好養生物流化床連接垂直折流厭氧污泥床，所述垂直折流厭氧污泥床連接沉淀池，所述沉淀池連接水質檢測站，所述水質檢測站連接河流。
通過采用上述技術方案，同時處理母液廢水和洗滌液廢水，大大提高了廢水處理的效率，減少了污水處理設備的布設安裝成本，提高樹脂的吸附效率，達到了回收較高純度硫酸鉀的目的，達到高效回收對羥基苯甲酸和苯酚的目的，提高了資源回收利用率，對分離回收廢水進行好氧生物和厭氧生物交替凈化，保證了處理后的污水不影響環境。
本發明進一步設置為，所述三效蒸發器還連接有硫酸鉀回收池。
通過采用上述技術方案，廢液蒸發后的固體物即為硫酸鉀。
本發明進一步設置為，所述酸化過濾池還連接有對羥基苯甲酸回收池。
通過采用上述技術方案，酸化過濾后的固體即為對羥基苯甲酸。
本發明進一步設置為，所述蒸餾器還連接有苯酚回收池。
通過采用上述技術方案，蒸餾提取得到的苯酚可流入苯酚回收池。
本發明進一步設置為，所述酸化過濾池還連接母液水池。
通過采用上述技術方案，酸化過濾池的濾液可返回母液水池重復利用。
本發明進一步設置為，所述水質檢測站還連接好氧生物流化床。
通過采用上述技術方案，不合格的水會返回再次凈化，直至合格才可排放。
本發明進一步設置為，所述母液大孔樹脂吸附塔和洗滌液大孔樹脂吸附塔用作吸附的樹脂是非離子型的大孔吸附樹脂，且吸附時的溫度為5-40℃，流速為1-15BV/hr。
通過采用上述技術方案，保證了對苯酚以及對羥基苯甲酸的高效吸附。
本發明進一步設置為，所述一級樹脂脫附池和二級樹脂脫附池內的脫附劑是濃度在2％-30％之間的氫氧化鈉溶液，洗脫溫度為10-60℃，流速為1-5BV/hr。
通過采用上述技術方案，保證了可將樹脂吸附塔上的對羥基苯甲酸和苯酚充分的脫附。
本發明進一步設置為，所述脫附液中和池中用作中和的堿是氫氧化鉀或氫氧化鈉。
通過采用上述技術方案，使用氫氧化鈉和氫氧化鉀可更高效的使對對羥基苯甲酸溶液和苯酚溶液分層。
本發明進一步設置為，所述母液大孔樹脂吸附塔和洗滌液大孔樹脂吸附塔用作吸附的樹脂是苯乙烯或二乙烯苯或丙烯酸或酯類衍生物均聚或共聚得到的產品。
通過采用上述技術方案，在高效吸附對羥基苯甲酸和苯酚的同時也可延長樹脂的使用壽命。
綜上所述，本發明主要具有以下有益效果：
1、本發明通過同時處理母液廢水和洗滌液廢水，大大提高了廢水處理的效率，減少了污水處理設備的布設安裝成本；
2、本發明通過對母液和洗滌液進行空氣冷卻，在樹脂吸附廢液中對羥基苯甲酸和苯酚前，減少水相內溶解的苯酚和對羥基苯甲酸的溶解量，提高樹脂的吸附效率，有利于處理吸附苯酚和對羥基苯甲酸后的廢水；
3、本發明通過將流經樹脂吸附塔的母液倒入電化學氧化池，去除溶解在水相內的苯酚和對羥基苯甲酸，達到了回收較高純度硫酸鉀的目的；
4、本發明通過對吸附飽和的樹脂吸附塔進行充分的脫附，對脫附液進行中和分層，達到高效回收對羥基苯甲酸和苯酚的目的，提高了資源回收利用率，減少了生產回收成本；
5、本發明通過對分離回收廢水進行好氧生物和厭氧生物交替凈化，沉淀后經過檢驗達標后才可排放，提高污水排放的潔凈度，保證了處理后的污水不影響環境。
（發明人：柯友斌;張小雷;劉雷;何珉）
