公布日：2022.05.13

申請日：2021.12.02

分類號：C02F9/04(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I

摘要

本申請實施例提供一種一體化污水處理機，涉及污水處理技術領域。該一體化污水處理機包括：進水箱和第一箱蓋。所述進水箱的一側連通有凈化箱，所述進水箱的頂端鏤空設置；所述進水箱的表面安裝有第一伸縮件，所述第一箱蓋安裝于所述第一伸縮件的活動端，所述第一箱蓋的下端面設置有過濾格柵。本申請通過進水箱內的過濾格柵對污水進行過濾，可達到固液分離的效果，可使固體雜物留在進水箱內，降低固體雜物進入到凈化箱內的可能性，而通過第一伸縮件的活動端支撐第一箱蓋移動，可以帶動過濾格柵和載板移動，載板可將進水箱內的固體雜物推出，工作人員無需在進水箱內對固體雜物進行取出，使得固體雜物的清理更加方便。

權利要求書

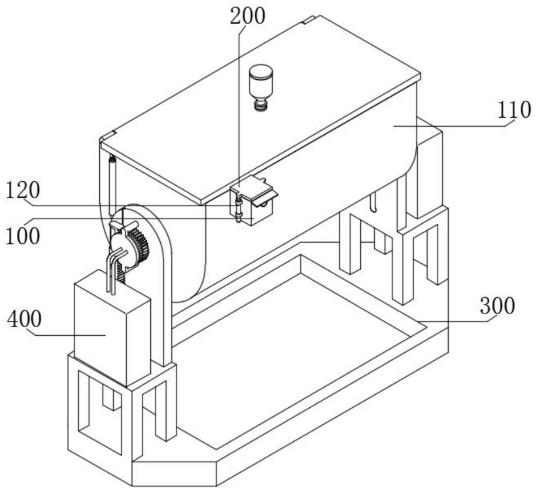

1.一種一體化污水處理機，其特征在于，包括：進水箱(100)，所述進水箱(100)的一側連通有凈化箱(110)，所述進水箱(100)的頂端鏤空設置；第一箱蓋(200)，所述進水箱(100)的表面安裝有第一伸縮件(120)，所述第一箱蓋(200)安裝于所述第一伸縮件(120)的活動端，所述第一箱蓋(200)的下端面設置有過濾格柵(210)，所述過濾格柵(210)的底端設置有載板(220)，且所述過濾格柵(210)的側壁和所述載板(220)的側壁均設置有密封膠條(230)，所述密封膠條(230)與所述進水箱(100)的內壁貼合密封；翻轉機構(300)，所述翻轉機構(300)包括機架(310)、翻轉管(320)和第二箱蓋(330)，所述翻轉管(320)固定于所述凈化箱(110)內部，且所述翻轉管(320)的端部延伸至所述機架(310)的外部，且所述翻轉管(320)的管身與所述機架(310)的轉動連接，所述機架(310)的表面設置有第二伸縮件(340)，所述第二伸縮件(340)的活動端安裝有齒條(341)，所述翻轉管(320)鍵連接有齒輪(321)，所述齒條(341)和所述齒輪(321)嚙合連接，所述凈化箱(110)的頂端鏤空設置，所述第二箱蓋(330)設置于所述凈化箱(110)的頂端鏤空處，且所述第二箱蓋(330)的一側通過旋轉座(331)與所述凈化箱(110)轉動連接；所述凈化箱(110)的下端部設置呈圓弧狀，所述翻轉管(320)的表面轉動套接有套管(350)，所述套管(350)的表面設置有架桿(351)，且所述架桿(351)的表面安裝有清潔刷(352)，所述清潔刷(352)的一側貼著所述凈化箱(110)的內壁，所述套管(350)的表面安裝有第一連桿(353)，所述第一連桿(353)的表面鉸接有第二連桿(354)，且所述第二連桿(354)的另一端與所述第二箱蓋(330)鉸接，所述凈化箱(110)的表面鉸接有第三伸縮件(360)，且所述第三伸縮件(360)的另一端鉸接于所述第二箱蓋(330)；所述第二箱蓋(330)的表面連通有存藥瓶(332)，且所述存藥瓶(332)的底端連通有注藥管(333)，所述注藥管(333)的管身設置有閥門，所述架桿(351)的表面設置有繞流板(355)。

2.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述凈化箱(110)與所述進水箱(100)相連接的一側鏤空設置，所述進水箱(100)與所述凈化箱(110)的連接處一體成型。

3.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述第一箱蓋(200)位于所述進水箱(100)的正上方，且所述第一箱蓋(200)的下端面與所述進水箱(100)的頂端貼合密封。

4.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述進水箱(100)的側壁連通有進水管(130)，且所述進水管(130)和所述凈化箱(110)分別位于所述過濾格柵(210)的兩側。

5.根據權利要求4所述的一種一體化污水處理機，其特征在于，所述進水箱(100)的表面設置有引流板(140)，且所述引流板(140)位于所述進水管(130)的上方。

6.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述過濾格柵(210)的表面間隔開設有過水孔(211)，且所述過水孔(211)為通孔。

7.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述過濾格柵(210)沿所述載板(220)的長度方向間隔設置有至少兩個，且所述過濾格柵(210)與所述載板(220)的連接處一體成型。

8.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述載板(220)的上端面形成凹槽，且所述載板(220)與所述進水箱(100)的內壁間隙配合。

9.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述第一伸縮件(120)兩兩相對設置，且所述第一伸縮件(120)與所述過濾格柵(210)平行設置。10.根據權利要求1所述的一種一體化污水處理機，其特征在于，所述載板(220)的下端面與所述進水箱(100)內部底端貼合密封，所述密封膠條(230)的表面設置有密封膠涂層。

發明內容

本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N一體化污水處理機，所述一體化污水處理機具有過濾功能，利于固體雜質的清理。

根據本申請實施例的一種一體化污水處理機，包括：進水箱和第一箱蓋。所述進水箱的一側連通有凈化箱，所述進水箱的頂端鏤空設置；所述進水箱的表面安裝有第一伸縮件，所述第一箱蓋安裝于所述第一伸縮件的活動端，所述第一箱蓋的下端面設置有過濾格柵，所述過濾格柵的底端設置有載板，且所述過濾格柵的側壁和所述載板的側壁均設置有密封膠條，所述密封膠條與所述進水箱的內壁貼合密封。

根據本申請實施例的一種一體化污水處理機，有益效果是通過進水箱內的過濾格柵對污水進行過濾，可達到固液分離的效果，可使固體雜物留在進水箱內，降低固體雜物進入到凈化箱內的可能性，而通過第一伸縮件的活動端支撐第一箱蓋移動，可以帶動過濾格柵和載板移動，載板可將進水箱內的固體雜物推出，工作人員無需在進水箱內對固體雜物進行取出，使得固體雜物的清理更加方便。

另外，根據本申請實施例的一種一體化污水處理機還具有如下附加的技術特征：

根據本申請的一些實施例，所述凈化箱與所述進水箱相連接的一側鏤空設置，所述進水箱與所述凈化箱的連接處一體成型。

根據本申請的一些實施例，所述第一箱蓋位于所述進水箱的正上方，且所述第一箱蓋的下端面與所述進水箱的頂端貼合密封。

根據本申請的一些實施例，所述進水箱的側壁連通有進水管，且所述進水管和所述凈化箱分別位于所述過濾格柵的兩側。

根據本申請的一些實施例，所述進水箱的表面設置有引流板，且所述引流板位于所述進水管的上方。

根據本申請的一些實施例，所述過濾格柵的表面間隔開設有過水孔，且所述過水孔為通孔。

根據本申請的一些實施例，所述過濾格柵沿所述載板的長度方向間隔設置有至少兩個，且所述過濾格柵與所述載板的連接處一體成型。

根據本申請的一些實施例，所述載板的上端面形成凹槽，且所述載板與所述進水箱的內壁間隙配合。

根據本申請的一些實施例，所述第一伸縮件兩兩相對設置，且所述第一伸縮件與所述過濾格柵平行設置。

根據本申請的一些實施例，所述載板的下端面與所述進水箱內部底端貼合密封，所述密封膠條的表面設置有密封膠涂層。

根據本申請的一些實施例，還包括翻轉機構，所述翻轉機構包括機架、翻轉管和第二箱蓋，所述翻轉管固定于所述凈化箱內部，且所述翻轉管的端部延伸至所述機架的外部，且所述翻轉管的管身與所述機架的轉動連接，所述機架的表面設置有第二伸縮件，所述第二伸縮件的活動端安裝有齒條，所述翻轉管鍵連接有齒輪，所述齒條和所述齒輪嚙合連接，所述凈化箱的頂端鏤空設置，所述第二箱蓋設置于所述凈化箱的頂端鏤空處，且所述第二箱蓋的一側通過旋轉座與所述凈化箱轉動連接。

根據本申請的一些實施例，所述凈化箱的下端部設置呈圓弧狀，所述翻轉管的表面轉動套接有套管，所述套管的表面設置有架桿，且所述架桿的表面安裝有清潔刷，所述清潔刷的一側貼著所述凈化箱的內壁，所述套管的表面安裝有第一連桿，所述第一連桿的表面鉸接有第二連桿，且所述第二連桿的另一端與所述第二箱蓋鉸接，所述凈化箱的表面鉸接有第三伸縮件，且所述第三伸縮件的另一端鉸接于所述第二箱蓋。

根據本申請的一些實施例，所述第二箱蓋的表面連通有存藥瓶，且所述存藥瓶的底端連通有注藥管，所述注藥管的管身設置有閥門，所述架桿的表面設置有繞流板。

根據本申請的一些實施例，所述架桿為U形桿，所述套管設置有兩個，且所述架桿的兩端分別與所述套管連接，所述架桿與所述套管的連接處一體成型。

根據本申請的一些實施例，所述存藥瓶的頂端鏤空設置，且所述存藥瓶的頂端螺接有堵頭，所述注藥管的管身設置的閥門為電動閥。

根據本申請的一些實施例，所述翻轉管的表面開設有流水孔，所述翻轉管的內部設置有RO膜，所述機架的表面設置有托架，所述RO膜的一側與所述托架連接，所述托架的一側安裝有密封膠圈，且所述密封膠圈的一側與所述翻轉管密封貼合。

根據本申請的一些實施例，所述機架的表面設置有儲水箱，所述儲水箱的內部通過隔板分隔為凈水腔和廢水腔，所述RO膜的凈水出口連通于所述凈水腔，所述RO膜的廢水出口連通于所述廢水腔，所述機架的表面安裝有反沖洗泵，所述架桿的表面安裝有反沖洗管，所述反沖洗泵的輸入端連通于所述凈水腔，所述反沖洗泵的輸出端通過軟管與所述反沖洗管連通。

根據本申請的一些實施例，所述密封膠圈的表面開設有環形槽，所述翻轉管端部插接在所述環形槽的槽內。

根據本申請的一些實施例，所述反沖洗管的表面間隔開設有沖洗孔，所述反沖洗管和所述翻轉管平行設置。

根據本申請的一些實施例，所述機架為U形架，且所述機架的底端開設有存儲槽。

本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

城鎮污水在進行凈化處理時，污水中的泥污會在凈化處理設備的內部沉淀，形成淤泥層，而凈化處理設備不便對泥污進行處理，不利于凈化處理設備的后續使用，而在向凈化處理設備內投放消毒藥或其他水處理藥劑時，容易出現藥劑分布不均勻的現象，不利于污水的凈化處理。

在對凈化箱內部的污水進行凈化處理時，打開注藥管的管身設置的閥門，存藥瓶?jī)?nèi)部的藥劑可經由注藥管輸送至凈化箱內，可對凈化箱內的污水進行消毒、凈化，而調控第三伸縮件，第三伸縮件的活動端會支撐第二箱蓋，使第二箱蓋圍繞旋轉座轉動，位于第二箱蓋表面的注藥管便會圍繞旋轉座轉動，可改變注藥管的位置及注藥管的端口朝向，從而可以調節注藥管輸送藥劑的范圍，利于藥劑在凈化箱內分布的更均勻；而第二箱蓋在圍繞旋轉座轉動時，會拉動第二連桿，第二連桿會拉動第一連桿，而第一連桿便會拉動套管，使套管圍繞翻轉管進行轉動，而套管表面的架桿便會帶動繞流板，繞流板在移動時，會攪動凈化箱內的污水，使污水與藥劑可以更加充分的混合在一起，使藥劑的分布更均勻，提高污水的凈化效果；

當凈化箱內的污水凈化完成后，且將凈化后的水液排出后，調控第二伸縮件，第二伸縮件的活動端支撐齒條移動，與齒條嚙合傳動的齒輪便會帶動翻轉管進行轉動，便可以對凈化箱進行翻轉，在翻轉后，調控第三伸縮件，第三伸縮件的活動端會支撐第二箱蓋，使第二箱蓋圍繞旋轉座轉動，第二箱蓋從凈化箱的鏤空處移開，可對凈化箱內部的淤泥進行傾倒，而且，第二箱蓋在圍繞旋轉座轉動時，會拉動第二連桿和第一連桿，使第一連桿拉動套管，套管圍繞翻轉管轉動時，會使架桿帶動清潔刷移動，移動的清潔刷可對凈化箱的內壁進行清理，去除附著在凈化箱內壁上的淤泥，利于淤泥的清理。

在對城鎮污水進行處理時，凈化處理設備的內部會形成淤泥層，若不將凈化處理設備內部的淤泥處理掉，會影響污水處理的效果。

在凈化箱內部對污水進行凈化處理時，污水可通過流水孔進入到翻轉管內，而翻轉管內部的RO膜可對污水進行凈化處理，經RO膜處理后得到的凈水可輸送至儲水箱內的凈水腔中存儲，而經RO膜處理后得到的廢水可輸送至儲水箱內的廢水腔中存儲，在凈化箱內的污水處理完成后，啟動反沖洗泵，可將凈水腔內的水液輸送至反沖洗管內，反沖洗管將水液沖在凈化箱的內壁，可將凈化箱內壁附著的淤泥沖下，在對凈化箱進行翻轉后，可將凈化箱內部的淤泥去除，利于凈化箱的自清潔，此外，密封膠圈和托架可對翻轉管的端部進行密封，降低翻轉管內的污水泄露的可能性，而且，密封膠圈采用貼合的方式與翻轉管連接，利于翻轉管的轉動，可以理解的，當套管圍繞翻轉管轉動時，會使架桿帶動反沖洗管移動，可調節反沖洗管的沖洗范圍，利于淤泥的清理，而且，該反沖洗管也可對清潔刷進行沖洗。

（發明人：江濤）
