公布日：2022.05.10

申請日：2022.03.30

分類號：C02F9/04(2006.01)I;C02F1/58(2006.01)N;C02F101/30(2006.01)N

摘要

本發明公開了一種基于有機無機區分處理的環保型污水處理設備，包括底板、區分箱、抽液泵和有機污水箱，所述底板的頂部安裝有區分箱，所述區分箱的頂部安裝有進水管口，所述區分箱的兩側外壁均安裝有出水管，所述底板的頂部安裝有抽液泵；所述底板的頂部安裝有有機污水箱；所述區分箱的內壁安裝有攔截板，所述攔截板的頂部設置有圓槽，所述圓槽的底壁安裝有鏤空板，所述鏤空板的底部安裝有分隔板，所述區分箱的一側外壁安裝有有機物檢測器。本發明可對污水進行檢測分類，并配合封堵分流，以便后續根據判定類型進行對應處理，其中有機污水箱中安裝有可拆卸濾網，方便過濾雜質，且其濾網高度變換靈活，方便清理更換。

權利要求書

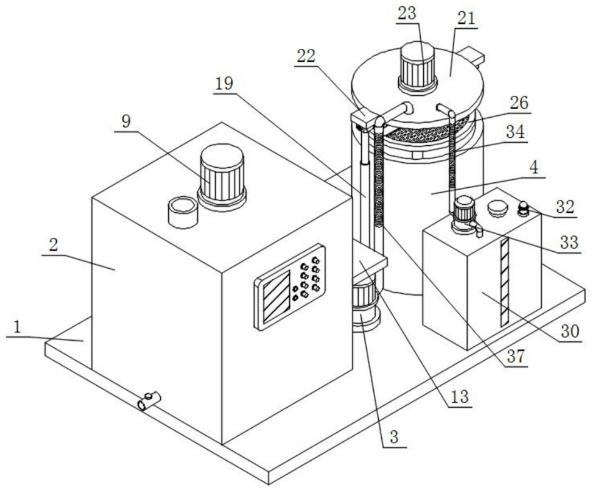

1.一種基于有機無機區分處理的環保型污水處理設備，包括底板(1)、區分箱(2)、抽液泵(3)和有機污水箱(4)，其特征在于：所述底板(1)的頂部安裝有區分箱(2)，所述區分箱(2)的頂部安裝有進水管口，所述區分箱(2)的兩側外壁均安裝有出水管，所述底板(1)的頂部安裝有抽液泵(3)，且抽液泵(3)的輸入端與其中一組出水管的尾端連接；所述底板(1)的頂部安裝有有機污水箱(4)，且有機污水箱(4)位于抽液泵(3)遠離區分箱(2)的一側；所述區分箱(2)的內壁安裝有攔截板(5)，所述攔截板(5)的頂部設置有圓槽，所述圓槽的底壁安裝有鏤空板(6)，所述鏤空板(6)的底部安裝有分隔板(7)，且分隔板(7)的底部與區分箱(2)的底壁貼合，所述區分箱(2)的一側外壁安裝有有機物檢測器(8)，且有機物檢測器(8)的檢測端延伸進入?yún)^(qū)分箱(2)的內部。

2.根據權利要求1所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述區分箱(2)的頂部安裝有伺服電機(9)，所述伺服電機(9)的輸出端通過軸安裝有圓柱(10)，所述圓柱(10)的底部安裝有半圓板(11)，且半圓板(11)的底部與鏤空板(6)的頂部貼合，所述圓柱(10)的外表面安裝有套環(12)，且套環(12)的底部與半圓板(11)的頂部貼合，所述區分箱(2)的一側外壁安裝有套框(13)，且套框(13)的一端延伸進入?yún)^(qū)分箱(2)的內部，所述分隔板(7)的一側外壁安裝有撐塊(14)，所述套框(13)的內壁安裝有活動板(15)，且活動板(15)的底部與撐塊(14)的頂部貼合，所述套框(13)的一側外壁安裝有兩組前后布置的電動推桿(16)，且兩組電動推桿(16)的一端均延伸進入活動板(15)的內部。

3.根據權利要求1所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述有機污水箱(4)的兩側外壁均安裝有螺紋固定板(17)，兩組所述螺紋固定板(17)的底壁均安裝有嵌合盤(18)，兩組所述嵌合盤(18)的頂部均安裝有電動伸縮桿(19)，兩組電動伸縮桿(19)的外壁均安裝有銜接套筒(20)，所述銜接套筒(20)的一側外壁安裝有緊固釘，且緊固釘?shù)囊欢素灤╇妱由炜s桿(19)的內部，所述有機污水箱(4)的頂部安裝有頂蓋(21)。

4.根據權利要求3所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述頂蓋(21)的兩側外壁均安裝有銜接板(22)，且兩組銜接板(22)的底部分別與兩組銜接套筒(20)的頂部貼合。

5.根據權利要求3所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述頂蓋(21)的頂部安裝驅動電機(23)，所述驅動電機(23)的輸出端通過軸安裝有轉桿(24)，所述轉桿(24)的外表面和底部均安裝有過濾機構(25)。

6.根據權利要求5所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述過濾機構(25)由圓環(26)、橫板(27)、卡合柱(28)和濾網(29)組成，所述圓環(26)的內壁安裝有橫板(27)，所述圓環(26)的內壁和橫板(27)的正面、背面均設置有凹槽，所述凹槽的底壁安裝有多組均勻布置的卡合柱(28)，多組所述卡合柱(28)的外表面卡合安裝有兩組前后鏡像布置的濾網(29)。

7.根據權利要求1所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述底板(1)的頂部安裝有集料箱(30)，且集料箱(30)位于有機污水箱(4)的前方，所述集料箱(30)的頂壁安裝有液位傳感器(31)，所述集料箱(30)的頂部安裝有警報器(32)，且警報器(32)與液位傳感器(31)之間電性連接，所述集料箱(30)的頂部安裝有抽取泵(33)，所述抽取泵(33)的輸入端安裝有吸管，且吸管的底部延伸進入集料箱(30)的內部，所述抽取泵(33)的輸出端安裝有伸縮管(34)。

8.根據權利要求5所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述轉桿(24)的外表面安裝有綜合套筒(35)，所述綜合套筒(35)的外表面安裝有多組均勻布置的攪拌葉片(36)。

9.根據權利要求1所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于：所述抽液泵(3)的輸出端安裝有折疊管(37)。

10.根據權利要求1-9任意一項所述的一種基于有機無機區分處理的環保型污水處理設備，其特征在于，該污水處理設備的工作步驟如下：S1、工作人員通過進水管口將污水排入至區分箱(2)的內腔中，此時半圓板(11)處于進水管口的正下方，且套框(13)與活動板(15)的綜合長度處于最長狀態，之后通過有機物檢測器(8)監測污水中有機物的含量值，而后用于判定污水是否為有機污水，其中若污水為有機污水，則電動推桿(16)進行向內收縮的操作，其收縮的過程對活動板(15)產生朝向套框(13)內側的拉力，以促使二者重疊，之后鏤空板(6)上方的污水能夠自然往下流動至分隔板(7)朝向有機污水箱(4)的一側，反之，判定污水為無機污水時，啟動伺服電機(9)，其通過軸帶動圓柱(10)順時針轉動半圈，而后半圓板(11)跟隨其沿著鏤空板(6)的頂表面轉動至活動板(15)的正上方，之后鏤空板(6)上方的污水能夠自然往下流動至分隔板(7)的另一側；S2、折疊管(37)的尾端貫穿頂蓋(21)的內部，由于設備使用時，頂蓋(21)的底部與有機污水箱(4)的頂部緊密貼合，啟動抽液泵(3)后，其通過出水管抽取區分箱(2)內部的有機污水，而后通過折疊管(37)傳送至有機污水箱(4)的內腔中；S3、折疊管(37)處所傳遞的污水自然掉落至較上方的一組過濾機構(25)所在處，以將污水中較大顆粒狀雜物截留在此處，同時抽取泵(33)啟動，其通過吸管抽取集料箱(30)內腔中所裝載的有機物處理劑，而后通過伸縮管(34)導入至有機污水箱(4)的內腔中；S4、啟動驅動電機(23)，其輸出軸帶動轉桿(24)按照設定轉速朝向設定方向轉動，之后綜合套筒(35)帶動多組攪拌葉片(36)跟隨轉動，以增加有機污水處理劑與污水本身的混合，而后提高藥性的發揮，其中較下方過濾機構(25)中的濾網(29)孔徑較小，用以過濾更為細小的雜質，清理之后的污水通過有機污水箱(4)本身的排水管排出。

發明內容

本發明的目的在于提供一種基于有機無機區分處理的環保型污水處理設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種基于有機無機區分處理的環保型污水處理設備，包括底板、區分箱、抽液泵和有機污水箱，所述底板的頂部安裝有區分箱，所述區分箱的頂部安裝有進水管口，所述區分箱的兩側外壁均安裝有出水管，所述底板的頂部安裝有抽液泵，且抽液泵的輸入端與其中一組出水管的尾端連接；

所述底板的頂部安裝有有機污水箱，且有機污水箱位于抽液泵遠離區分箱的一側；

所述區分箱的內壁安裝有攔截板，所述攔截板的頂部設置有圓槽，所述圓槽的底壁安裝有鏤空板，所述鏤空板的底部安裝有分隔板，且分隔板的底部與區分箱的底壁貼合，所述區分箱的一側外壁安裝有有機物檢測器，且有機物檢測器的檢測端延伸進入?yún)^(qū)分箱的內部。

優選的，所述區分箱的頂部安裝有伺服電機，所述伺服電機的輸出端通過軸安裝有圓柱，所述圓柱的底部安裝有半圓板，且半圓板的底部與鏤空板的頂部貼合，所述圓柱的外表面安裝有套環，且套環的底部與半圓板的頂部貼合，所述區分箱的一側外壁安裝有套框，且套框的一端延伸進入?yún)^(qū)分箱的內部，所述分隔板的一側外壁安裝有撐塊，所述套框的內壁安裝有活動板，且活動板的底部與撐塊的頂部貼合，所述套框的一側外壁安裝有兩組前后布置的電動推桿，且兩組電動推桿的一端均延伸進入活動板的內部。

優選的，所述有機污水箱的兩側外壁均安裝有螺紋固定板，兩組所述螺紋固定板的底壁均安裝有嵌合盤，兩組所述嵌合盤的頂部均安裝有電動伸縮桿，兩組電動伸縮桿的外壁均安裝有銜接套筒，所述銜接套筒的一側外壁安裝有緊固釘，且緊固釘?shù)囊欢素灤╇妱由炜s桿的內部，所述有機污水箱的頂部安裝有頂蓋。

優選的，所述頂蓋的兩側外壁均安裝有銜接板，且兩組銜接板的底部分別與兩組銜接套筒的頂部貼合。

優選的，所述頂蓋的頂部安裝驅動電機，所述驅動電機的輸出端通過軸安裝有轉桿，所述轉桿的外表面和底部均安裝有過濾機構。

優選的，所述過濾機構由圓環、橫板、卡合柱和濾網組成，所述圓環的內壁安裝有橫板，所述圓環的內壁和橫板的正面、背面均設置有凹槽，所述凹槽的底壁安裝有多組均勻布置的卡合柱，多組所述卡合柱的外表面卡合安裝有兩組前后鏡像布置的濾網。

優選的，所述底板的頂部安裝有集料箱，且集料箱位于有機污水箱的前方，所述集料箱的頂壁安裝有液位傳感器，所述集料箱的頂部安裝有警報器，且警報器與液位傳感器之間電性連接，所述集料箱的頂部安裝有抽取泵，所述抽取泵的輸入端安裝有吸管，且吸管的底部延伸進入集料箱的內部，所述抽取泵的輸出端安裝有伸縮管。

優選的，所述轉桿的外表面安裝有綜合套筒，所述綜合套筒的外表面安裝有多組均勻布置的攪拌葉片。

優選的，所述抽液泵的輸出端安裝有折疊管。

優選的，該污水處理設備的工作步驟如下：

S1、工作人員通過進水管口將污水排入至區分箱的內腔中，此時半圓板處于進水管口的正下方，且套框與活動板的綜合長度處于最長狀態，之后通過有機物檢測器監測污水中有機物的含量值，而后用于判定污水是否為有機污水，其中若污水為有機污水，則電動推桿進行向內收縮的操作，其收縮的過程對活動板產生朝向套框內側的拉力，以促使二者重疊，之后鏤空板上方的污水能夠自然往下流動至分隔板朝向有機污水箱的一側，反之，判定污水為無機污水時，啟動伺服電機，其通過軸帶動圓柱順時針轉動半圈，而后半圓板跟隨其沿著鏤空板的頂表面轉動至活動板的正上方，之后鏤空板上方的污水能夠自然往下流動至分隔板的另一側；

S2、折疊管的尾端貫穿頂蓋的內部，由于設備使用時，頂蓋的底部與有機污水箱的頂部緊密貼合，啟動抽液泵后，其通過出水管抽取區分箱內部的有機污水，而后通過折疊管傳送至有機污水箱的內腔中；

S3、折疊管處所傳遞的污水自然掉落至較上方的一組過濾機構所在處，以將污水中較大顆粒狀雜物截留在此處，同時抽取泵啟動，其通過吸管抽取集料箱內腔中所裝載的有機物處理劑，而后通過伸縮管導入至有機污水箱的內腔中；

S4、啟動驅動電機，其輸出軸帶動轉桿按照設定轉速朝向設定方向轉動，之后綜合套筒帶動多組攪拌葉片跟隨轉動，以增加有機污水處理劑與污水本身的混合，而后提高藥性的發揮，其中較下方過濾機構中的濾網孔徑較小，用以過濾更為細小的雜質，清理之后的污水通過有機污水箱本身的排水管排出。

與現有技術相比，本發明的有益效果是：

1、本發明中，工作人員通過進水管口將污水排入至區分箱的內腔中，此時半圓板處于進水管口的正下方，且套框與活動板的綜合長度處于最長狀態，之后通過有機物檢測器監測污水中有機物的含量值，而后用于判定污水是否為有機污水，而后根據判定結果，將污水往下流動至分隔板的設定一側；

2、本發明中，若污水為有機污水時，則電動推桿帶動活動板產生朝向套框內側收縮，之后鏤空板上方的污水能夠自然往下流動至分隔板朝向有機污水箱的一側，反之，則啟動伺服電機，其通過軸帶動圓柱順時針轉動半圈，而后半圓板跟隨其沿著鏤空板的頂表面轉動至活動板的正上方，之后鏤空板上方的污水能夠自然往下流動至分隔板的另一側；

3、本發明中，有機污水箱內腔中的過濾機構需要清理或更換時，則啟動電動伸縮桿，促使其進行向上延伸操作，其延伸過程中可通過銜接板對頂蓋產生向上的推動力，之后此推動力通過轉桿傳遞至過濾機構所在處，以帶動其一同上升至設定高度，而后方便工作人員清理過濾機構；

4、本發明中，濾網中設置有多組均勻布置的槽口，其槽口的排布與卡合柱的排布一致，且其本身具備可拆卸性，繼而便于更換、清理，濾網在安裝時，將其對準圓環的正上方，而后帶動其下移，并使用外力改變?yōu)V網的形狀，使其嵌合于圓環與橫板之間，之后將卡合柱一一對應貫穿槽口的內部，以便濾網與圓環、橫板組合成過濾機構；

5、本發明中，抽取泵啟動，其通過吸管抽取集料箱內腔中所裝載的有機物處理劑，而后通過伸縮管導入至有機污水箱的內腔中，并配合攪拌葉片的轉動，可增加有機污水處理劑與污水本身的混合，而后提高藥性的發揮。

（發明人：王月;胡德宇）
