公布日：2022.08.19
申請日：2022.04.08
分類號：C02F9/10(2006.01)I
摘要
本發明涉及蒸發前廢水處理技術領域，特別涉及一種蒸發廢水前處理工藝。將廢水輸送到廢水池內，并對廢水進行PH值檢測；根據檢測結果加入PH值調節液，使PH值調節液與廢水充分混合，對廢水池內的廢水進行PH值調節；將廢水池內加入絮凝劑，使廢水與絮凝劑充分混合，對廢水進行絮凝處理；將廢水池內的廢水經過第一過濾管傳輸?shù)竭^(guò)濾池內，進行預過濾處理；將過濾池內的廢水進行溫度檢測，并對廢水進行溫度調節，使廢水溫度達到25℃；將溫度調節后的廢水經過第二過濾管對廢水進行二次過濾處理；將二次過濾后的廢水傳輸?shù)秸舭l(fā)器內進行蒸發處理；將二次過濾后殘留的廢水通過回水管傳輸?shù)綇U水池內，重復S1‑S7對廢水進行再次過濾。
權利要求書
1.一種蒸發廢水前處理工藝，其特征在于：包括如下步驟：S1、將廢水輸送到廢水池內，并對廢水進行PH值檢測；S2、根據檢測結果加入PH值調節液，使PH值調節液與廢水充分混合，對廢水池內的廢水進行PH值調節；S3、將廢水池內加入絮凝劑，使廢水與絮凝劑充分混合，對廢水進行絮凝處理；S4、將廢水池內的廢水經過第一過濾管傳輸?shù)竭^(guò)濾池內，進行預過濾處理；S5、將過濾池內的廢水進行溫度檢測，并對廢水進行溫度調節，使廢水溫度達到25℃；S6、將溫度調節后的廢水經過第二過濾管對廢水進行二次過濾處理；S7、將二次過濾后的廢水傳輸?shù)秸舭l(fā)器內進行蒸發處理；S8、將二次過濾后殘留的廢水通過回水管傳輸?shù)綇U水池內，重復S1-S7對廢水進行再次過濾。
2.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟1中所述廢水通過PH檢測儀進行PH值檢測，PH檢測儀的探頭設置在廢水液面以下。
3.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟2中所述PH值調節液和廢水混合時與步驟3中所述絮凝劑和廢水混合時均需通過攪拌設備對廢水進行混合攪拌，使廢水與PH值調節液和絮凝劑充分混合均勻。
4.根據權利要求3所述的一種蒸發廢水前處理工藝，其特征在于：所述攪拌設備包括攪拌桿、攪拌葉片、密封箱和電機，所述密封箱安裝在廢水池底部，所述電機安裝在密封箱內，所述攪拌桿傳動連接在電機的輸出端上，所述攪拌葉片安裝在攪拌桿的側壁上，所述攪拌葉片設置有若干組，若干組所述攪拌葉片以攪拌桿為中心環形等距設置，所述攪拌桿與密封箱的連接處通過密封軸承連接。
5.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟4中所述第一過濾管的內壁上設置有微過濾膜，所述微過濾膜為高分子聚砜膜，孔徑為0.1μm，用于對廢水中的固體懸浮物進行過濾。
6.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟5中所述廢水通過測溫儀進行溫度檢測，所述測溫儀為玻璃管溫度計，所述玻璃管溫度計的外部設置有金屬保護套管。
7.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟5中所述廢水通過加熱管和冷卻器對溫度進行調節，使廢水溫度達到25℃，所述加熱管和冷卻器均設置在過濾池的底部。
8.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟6中所述第二過濾管的內壁上設置有水泵，所述水泵設置為增壓水泵，用于調節第二過濾管進水的壓力，使進水壓力調節為1.45MPa。
9.根據權利要求8所述的一種蒸發廢水前處理工藝，其特征在于：步驟6中所述第二過濾管的內壁上還設置有過濾膜，所述過濾膜設置為反滲透膜，用于對廢水進行過濾，使過濾后的廢水水質達到回用水的水質標準，所述反滲透膜在廢水溫度在25℃，水壓在1.45MPa時，反滲透膜過濾效率高。
10.根據權利要求1所述的一種蒸發廢水前處理工藝，其特征在于：步驟8中所述回水管的一端安裝在過濾池上，所述回水管的另一端安裝在廢水池上，所述回水管分別與過濾池和廢水池相連通，所述回水管上安裝有電磁閥。
發明內容

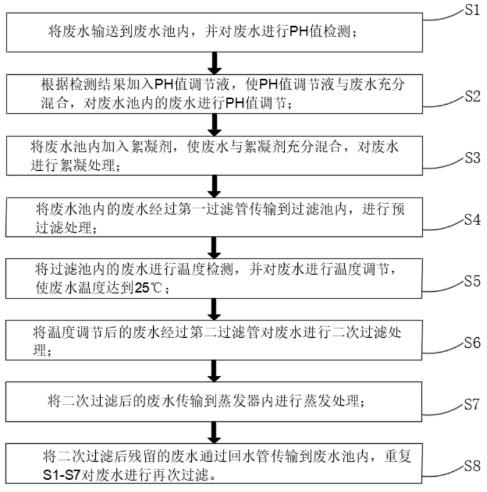

針對上述問題，本發明提供了一種蒸發廢水前處理工藝，包括如下步驟：
S1、將廢水輸送到廢水池內，并對廢水進行PH值檢測；
S2、根據檢測結果加入PH值調節液，使PH值調節液與廢水充分混合，對廢水池內的廢水進行PH值調節；
S3、將廢水池內加入絮凝劑，使廢水與絮凝劑充分混合，對廢水進行絮凝處理；
S4、將廢水池內的廢水經過第一過濾管傳輸?shù)竭^(guò)濾池內，進行預過濾處理；
S5、將過濾池內的廢水進行溫度檢測，并對廢水進行溫度調節，使廢水溫度達到25℃；
S6、將溫度調節后的廢水經過第二過濾管對廢水進行二次過濾處理；
S7、將二次過濾后的廢水傳輸?shù)秸舭l(fā)器內進行蒸發處理；
S8、將二次過濾后殘留的廢水通過回水管傳輸?shù)綇U水池內，重復S1-S7對廢水進行再次過濾。
進一步的，步驟1中所述廢水通過PH檢測儀進行PH值檢測，PH檢測儀的探頭設置在廢水液面以下。
進一步的，步驟2中所述PH值調節液和廢水混合時與步驟3中所述絮凝劑和廢水混合時均需通過攪拌設備對廢水進行混合攪拌，使廢水與PH值調節液和絮凝劑充分混合均勻。
進一步的，所述攪拌設備包括攪拌桿、攪拌葉片、密封箱和電機，所述密封箱安裝在廢水池底部，所述電機安裝在密封箱內，所述攪拌桿傳動連接在電機的輸出端上，所述攪拌葉片安裝在攪拌桿的側壁上，所述攪拌葉片設置有若干組，若干組所述攪拌葉片以攪拌桿為中心環形等距設置，所述攪拌桿與密封箱的連接處通過密封軸承連接。
進一步的，步驟4中所述第一過濾管的內壁上設置有微過濾膜，所述微過濾膜為高分子聚砜膜，孔徑為0.1μm，用于對廢水中的固體懸浮物進行過濾。
進一步的，步驟5中所述廢水通過測溫儀進行溫度檢測，所述測溫儀為玻璃管溫度計，所述玻璃管溫度計的外部設置有金屬保護套管。
進一步的，步驟5中所述廢水通過加熱管和冷卻器對溫度進行調節，使廢水溫度達到25℃，所述加熱管和冷卻器均設置在過濾池的底部。
進一步的，步驟6中所述第二過濾管的內壁上設置有水泵，所述水泵設置為增壓水泵，用于調節第二過濾管進水的壓力，使進水壓力調節為1.45MPa。
進一步的，步驟6中所述第二過濾管的內壁上還設置有過濾膜，所述過濾膜設置為反滲透膜，用于對廢水進行過濾，使過濾后的廢水水質達到回用水的水質標準，所述反滲透膜在廢水溫度在25℃，水壓在1.45MPa時，反滲透膜過濾效率高。
進一步的，步驟8中所述回水管的一端安裝在過濾池上，所述回水管的另一端安裝在廢水池上，所述回水管分別與過濾池和廢水池相連通，所述回水管上安裝有電磁閥。
本發明的有益效果是：
本發明通過回水管和水泵，將過濾池內的廢水傳輸?shù)綇U水池內，與廢水池中需要處理的廢水進行再次過濾，從而有效的對廢水進行回收利用，提高了廢水的利用率，避免水資源的浪費和環境的污染。
本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書以及附圖中所指出的結構來實現和獲得。
（發明人：羅興中）
