公布日：2022.08.19
申請日：2022.05.05
分類號：C07C211/04(2006.01)I;C07C209/86(2006.01)I;C07C209/84(2006.01)I
摘要
本發明公開了一種連續化處理二甲胺鹽酸鹽廢水的方法，包括：二甲胺鹽酸鹽廢水與氫氧化鈉溶液進行堿化反應，得到堿化液；堿化液進入精餾塔中部進行精餾，同時從二級吸收塔頂部通入新鮮水，精餾塔塔頂氣相物料從底部進入一級吸收塔，與來自二級吸收塔底部的溶液逆流接觸，得到二甲胺水溶液，部分二甲胺水溶液冷卻后作為輔助回流液返回到精餾塔，余下二甲胺水溶液作為產品采出；一級吸收塔頂部氣相進入與一級吸收塔串聯的二級吸收塔，與二級吸收塔頂部通入的新鮮水逆流接觸，二級吸收塔塔底的溶液通入一級吸收塔塔頂作為吸收液。本發明可以實現連續化回收二甲胺，并且采用輔助回流實現了氣態物料的精餾操作。
權利要求書
1.一種連續化處理二甲胺鹽酸鹽廢水的方法，包括堿化、精餾、一級吸收、二級吸收單元，其特征在于：步驟(1)、堿化：二甲胺鹽酸鹽廢水與氫氧化鈉溶液混合，進行堿化反應，氫氧化鈉將二甲胺鹽酸鹽轉變?yōu)橛坞x的二甲胺，得到堿化液；步驟(2)、精餾、一級吸收、二級吸收：堿化液進入精餾塔中部進行精餾處理，同時從二級吸收塔頂部通入新鮮水，精餾塔塔頂氣相物料從底部進入一級吸收塔，在塔內與來自二級吸收塔底部的溶液逆流接觸，在一級吸收塔塔底得到二甲胺水溶液，部分二甲胺水溶液冷卻至25-40℃后作為輔助回流液返回到精餾塔塔頂，余下二甲胺水溶液作為產品采出；一級吸收塔頂部氣相進入與一級吸收塔串聯的二級吸收塔，在塔內與二級吸收塔頂部通入的新鮮水逆流接觸，二級吸收塔塔底的溶液通入一級吸收塔塔頂作為吸收液。
2.據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：所述的二甲胺鹽酸鹽廢水含有二甲胺鹽酸鹽、二甲氨基氯乙烷、N,N,N’,N’-四甲基乙二胺，組成為：二甲胺鹽酸鹽的質量分?jǐn)?shù)為2.5-10％，二甲氨基氯乙烷的質量分?jǐn)?shù)為0.01-1％，N,N,N’,N’-四甲基乙二胺的質量分?jǐn)?shù)為0.01-1％，其余為水。
3.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(1)中，所述的氫氧化鈉溶液的濃度為30-35％；所述的氫氧化鈉溶液和二甲胺鹽酸鹽廢水的質量比為5:100-15:100。
4.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(1)中，所述的堿化反應的溫度為5-30℃。
5.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(2)中，所述的精餾塔的塔頂壓力為常壓，精餾塔的塔頂氣相溫度為40-55℃，精餾塔的塔底溫度為99-105℃，精餾塔的理論板為20-40塊。
6.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(2)中，所述的輔助回流液與精餾塔中堿化液進料的質量比為0.25:1-0.75:1。
7.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(2)中，所述的一級吸收塔的塔頂壓力為常壓，一級吸收塔的理論板為5-15塊，氣液質量比為1:1.5-1:2.5。
8.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(2)中，二甲胺水溶液的質量分?jǐn)?shù)為30％-40％，二甲胺水溶液中二甲胺與有機物總量的質量比為0.998-1:1。
9.根據權利要求1所述的連續化處理二甲胺鹽酸鹽廢水的方法，其特征在于：步驟(2)中，所述的二級吸收塔塔頂壓力為常壓，二級吸收塔的理論板為1-5塊。
發明內容
二甲胺鹽酸鹽廢水為農藥煙密磺隆生產過程中產生的含二甲胺鹽酸鹽的廢水，主要有機雜質為二甲氨基氯乙烷、N,N,N’,N’-四甲基乙二胺。所述的二甲胺鹽酸鹽廢水含有二甲胺鹽酸鹽、二甲氨基氯乙烷、N,N,N’,N’-四甲基乙二胺，具體組成為：二甲胺鹽酸鹽的質量分?jǐn)?shù)為2.5-10％，二甲氨基氯乙烷的質量分?jǐn)?shù)為0.01-1％，N,N,N’,N’-四甲基乙二胺的質量分?jǐn)?shù)為0.01-1％，其余為水。由于二甲氨基氯乙烷與水產生共沸，其共沸溫度為94.8℃，共沸物的組成為水24.88wt％，二甲氨基氯乙烷75.12wt％。采用堿化后間歇蒸餾對二甲胺鹽酸鹽廢水進行常規處理，在間歇蒸餾過程中隨著塔釜溫度的提高，二甲氨基氯乙烷會被蒸出，進入二甲胺水溶液中，造成二甲胺水溶液純度不夠，導致二甲胺水溶液無法直接用于煙密磺隆的生產，只能作為廢料處理，增加了企業的生產成本。
本發明的目的是針對采用間歇蒸餾的方法處理煙嘧磺隆廢水后需要進一步處理才能得到高純度的二甲胺溶液，工藝路線長，存在二次污染等不足，提供一種處理二甲胺鹽酸鹽廢水生產高純度二甲胺水溶液的方法，該方法可以避免廢水中有機雜質進入二甲胺水溶液中，得到直接回用的二甲胺水溶液。
本發明的目的是通過以下技術方案實現的：
一種連續化處理二甲胺鹽酸鹽廢水的方法，包括堿化、精餾、一級吸收、二級吸收單元，包括以下步驟：
步驟(1)、堿化：二甲胺鹽酸鹽廢水與氫氧化鈉溶液混合，進行堿化反應，氫氧化鈉將二甲胺鹽酸鹽轉變?yōu)橛坞x的二甲胺，得到堿化液；

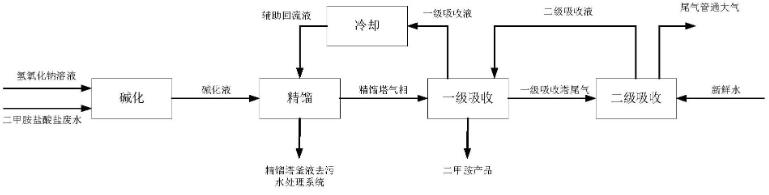

步驟(2)、精餾、一級吸收、二級吸收：堿化液進入精餾塔中部進行精餾處理，同時從二級吸收塔頂部通入新鮮水，精餾塔塔頂氣相物料從一級吸收塔底部進入一級吸收塔，在塔內與來自二級吸收塔底部的溶液逆流接觸，在一級吸收塔塔底得到二甲胺水溶液，部分二甲胺水溶液冷卻至25-40℃后作為輔助回流液返回到精餾塔塔頂，余下一級吸收塔底的二甲胺水溶液作為產品采出；一級吸收塔頂部氣相進入與一級吸收塔串聯的二級吸收塔，在塔內與二級吸收塔頂部通入的新鮮水逆流接觸，二級吸收塔塔底的溶液通入一級吸收塔塔頂作為吸收液，二級吸收塔頂無氣相二甲胺逸出。
步驟(1)中，所述的氫氧化鈉溶液中氫氧化鈉的質量分?jǐn)?shù)為30-35％。
所述的氫氧化鈉溶液和二甲胺鹽酸鹽廢水的質量比為5:100-15:100。
所述的堿化反應的溫度為5-30℃。
步驟(2)中，堿化液連續進入精餾塔中部進行精餾處理，同時從二級吸收塔頂部連續通入新鮮水。二級吸收塔底的溶液為新鮮水或二甲胺水溶液。
所述的精餾塔的塔頂壓力為常壓，精餾塔的塔頂氣相溫度為40-55℃，精餾塔的塔底溫度為99-105℃，精餾塔的理論板為20-40塊。
只有保證精餾塔在部分液化部分氣化狀態下才能形成精餾操作，但二甲胺是氣態，常規操作下，相當于精餾塔上半部沒有液相，無法實現正常的精餾操作。本發明為了實現精餾塔的正常操作，滿足精餾效果，必須有回流液，本發明從一級吸收塔采出部分液體返回到精餾塔作為回流液，實現了氣態物料的精餾操作。由于精餾塔塔頂氣相溫度為40-55℃，故回流液中的水分無法從塔頂離開精餾塔，而是成為塔底精餾釜液，若不控制回流液用量，則會大大增加后續廢水處理的量，造成污水處理成本的增加。因此，所述的輔助回流液與精餾塔中堿化液進料的質量比為0.25:1-0.75:1。
精餾塔塔底排出含有機雜質的精餾釜液，去污水處理系統。
所述的一級吸收塔的塔頂壓力為常壓，一級吸收塔的理論板為5-15塊，氣液比(即進入一級吸收塔底的精餾塔塔頂氣相物料的質量流量與進入一級吸收塔頂?shù)奈找旱馁|(zhì)量流量之比)為1:1.5-1:2.5，一級吸收塔底吸收液的溫度是由來自精餾塔頂?shù)亩装窔怏w溶解于吸收液中自放熱產生的溫升。在一級吸收塔底得到質量分?jǐn)?shù)為30％-40％的二甲胺水溶液，二甲胺水溶液中二甲胺與有機物總量的質量比為0.998-1:1。所述的二甲胺水溶液產品可以直接用于生產煙密磺隆。
所述的二級吸收塔塔頂壓力為常壓，二級吸收塔的理論板為1-5塊，二級吸收塔底吸收液的溫度由來自一級吸收塔頂?shù)纳倭慷装窔怏w溶解于吸收液中自放熱產生的溫升，設置二級吸收塔的目的是為了防止一級吸收塔頂逸出的微量二甲胺釋放到環境中造成污染。
本發明的有益效果：
(1)、本發明可以連續化處理二甲胺鹽酸鹽廢水回收得到高純度二甲胺水溶液，二甲胺水溶液中二甲胺與所有機物的質量比為0.998-1:1，避免了廢水中有機雜質進入二甲胺水溶液產品，可以直接用于生產煙密磺隆。
(2)、本發明避免了常規間歇蒸餾過程中，對煙密磺隆生產有害的有機雜質進入二甲胺水溶液的可能性，革除了間歇蒸餾得到的二甲胺水溶液產品需要進一步處理去除有害有機雜質的弊端，縮短了工藝路線，避免了潛在的二次污染問題。
(3)、本發明采用精餾塔頂輔助回流的方法，實現了氣態物料的精餾操作。
（發明人：崔咪芬;陳獻;喬旭;齊敏;劉元聲;熊金華;金奎;周哲;徐�；�
