公布日：2022.08.09
申請日：2022.06.17
分類號：C02F9/14(2006.01)I;C02F3/00(2006.01)I;C02F3/30(2006.01)I;C02F3/32(2006.01)I;B01D53/84(2006.01)I;B01D53/62(2006.01)I;
C02F1/32(2006.01)N;C02F1/52(2006.01)N
摘要
本發明涉及污水處理技術領域，公開了一種碳減排一體化污水處理設備與技術，包括區域一、區域二、區域三和區域四，區域一包括厭氧預脫硝池、缺氧脫氮池、好氧多介質生物膜池和折流沉淀池，區域二包括PLC自控設備間，區域三包括生態減碳池，區域四包括太陽能動力設備間，缺氧脫氮池包括電磁分流閥二和汽提攪拌裝置一，好氧多介質生物膜池包括球形懸浮填料、蜂窩懸浮填料、擋板、進水及布水管線、復合填料和曝氣裝置，通過以上結構的配合可以實現多介質生物膜技術與生態塘進行組合、優化，并通過獨特的設計及結構布局，得到一種可以能耗自給自足并減少碳排放量的一體化污水處理設備與技術。
權利要求書

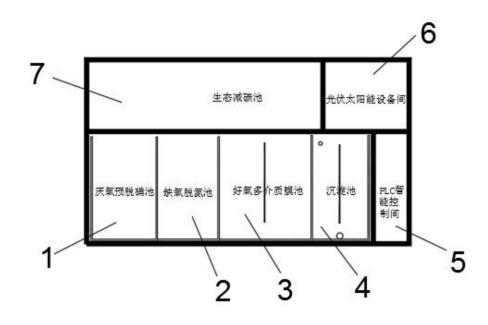

1.一種碳減排一體化污水處理設備與技術，包括區域一、區域二、區域三和區域四，其特征在于：所述區域一包括厭氧預脫硝池(1)、缺氧脫氮池(2)、好氧多介質生物膜池(3)和折流沉淀池(4)，所述區域二包括PLC自控設備間(5)，所述區域三包括生態減碳池(7)，所述區域四包括太陽能動力設備間(6)，所述厭氧預脫硝池(1)包括進水管(11)、電磁分流閥一(12)和微氣泡汽提攪拌裝置(13)，所述進水管(11)的一端延伸進所述厭氧預脫硝池(1)的內部，另一端延伸至所述厭氧預脫硝池(1)的外部，所述缺氧脫氮池(2)包括電磁分流閥二(21)和汽提攪拌裝置一(22)，所述好氧多介質生物膜池(3)包括球形懸浮填料(31)、蜂窩懸浮填料(32)、擋板(33)、進水及布水管線(34)、復合填料(35)和曝氣裝置(36)，所述曝氣裝置(36)設置在所述好氧多介質生物膜池(3)的底部，所述曝氣裝置(36)的上方鋪設有所述復合填料(35)，所述好氧多介質生物膜池(3)的內壁上端固定連接有所述擋板(33)，所述缺氧脫氮池(2)和所述好氧多介質生物膜池(3)通過所述進水及布水管線(34)進行連通，所述硝化液回流管(23)的一端延伸進所述厭氧預脫硝池(1)的內部，所述硝化液回流管(23)的另一端穿過所述缺氧脫氮池(2)后延伸進所述好氧多介質生物膜池(3)的內部，所述電磁分流閥一(12)設置在所述硝化液回流管(23)靠近所述厭氧預脫硝池(1)的一端外表面，所述電磁分流閥二(21)設置在所述硝化液回流管(23)靠近所述缺氧脫氮池(2)的一端外表面。
2.如權利要求1所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述折流沉淀池(4)包括折流擋板(41)、排泥管(42)和加藥管(43)，所述折流擋板(41)固定連接在所述折流沉淀池(4)的內壁上，所述排泥管(42)和所述加藥管(43)設置在所述折流沉淀池(4)的外表面上。
3.如權利要求2所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述PLC自控設備間(5)包括蓄電池組一(51)、曝氣風機(52)、硝化液回流泵(53)、提升泵(54)、加藥桶(55)和PLC智能控制柜(56)，所述加藥桶(55)的內部設置有汽提攪拌裝置二(58)，所述加藥桶(55)的上端外表面設置有電磁流量泵(57)，且所述蓄電池組一(51)的輸出端與所述蓄電池組一(51)、所述曝氣風機(52)、所述硝化液回流泵(53)、所述提升泵(54)、所述加藥桶(55)、所述PLC智能控制柜(56)和所述電磁流量泵(57)電性連接。
4.如權利要求3所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述生態減碳(CO2)池(7)包括布?xì)夤?71)、水生植物(72)、填料(73)和底棲生物(74)。
5.如權利要求4所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述擋板(33)將所述好氧多介質生物膜池(3)的內部容腔分割成兩部分，所述球形懸浮填料(31)設置在所述好氧多介質生物膜池(3)的左端內部容腔中，所述蜂窩懸浮填料(32)設置在所述好氧多介質生物膜池(3)的右端內部容腔中。
6.如權利要求5所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述太陽能動力設備間(6)包括集氣罩(61)、吸風機(62)、送風機(63)、集氣瓶(64)、蓄電池組二(65)、光伏太陽能系統(66)和管道式紫外消毒器(67)，所述集氣罩(61)設置在所述區域一內部，所述集氣罩(61)通過管道與所述集氣瓶(64)相連通，所述集氣瓶(64)的內部容腔通過管道與所述布?xì)夤?71)相連通。
7.如權利要求6所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述吸風機(62)設置在所述集氣罩(61)與所述集氣瓶(64)之間的管道外表面上，所述送風機(63)設置在所述集氣瓶(64)與所述布?xì)夤?71)之間的管道外表面上。
8.如權利要求7所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述光伏太陽能系統(66)的輸出端與所述蓄電池組二(65)和蓄電池組一(51)電性連接，且所述蓄電池組二(65)的輸出端與所述吸風機(62)、所述送風機(63)和所述(67)的輸入端電性連接。
9.如權利要求7所述的一種碳減排一體化污水處理設備與技術，其特征在于：所述PLC智能控制柜(56)的輸出端與所述電磁分流閥一(12)、所述電磁分流閥二(21)、所述曝氣風機(52)、所述硝化液回流泵(53)、所述提升泵(54)、所述電磁流量泵(57)、所述吸風機(62)、所述送風機(63)和所述管道式紫外消毒器(67)電性連接。
發明內容
本發明的目的在于：為了解決上述問題，我們提供一種脫氮能力強且減少碳排放量的一體化污水處理設備與技術。
本發明采用的技術方案如下：
一種碳減排一體化污水處理設備與技術，包括區域一、區域二、區域三和區域四，所述區域一包括厭氧預脫硝池、缺氧脫氮池、好氧多介質生物膜池和折流沉淀池，所述區域二包括PLC自控設備間，所述區域三包括生態減碳池，所述區域四包括太陽能動力設備間，所述厭氧預脫硝池包括進水管、電磁分流閥一和微氣泡汽提攪拌裝置，所述進水管的一端延伸進所述厭氧預脫硝池的內部，另一端延伸至所述厭氧預脫硝池的外部，所述缺氧脫氮池包括電磁分流閥二和汽提攪拌裝置一，所述好氧多介質生物膜池包括球形懸浮填料、蜂窩懸浮填料、擋板、進水及布水管線、復合填料和曝氣裝置，所述曝氣裝置設置在所述好氧多介質生物膜池的底端上，所述曝氣裝置的上方鋪設有所述復合填料，所述好氧多介質生物膜池的內壁上端固定連接有所述擋板，所述缺氧脫氮池和所述好氧多介質生物膜池通過所述進水及布水管線進行連通，所述硝化液回流管的一端延伸進所述厭氧預脫硝池的內部，所述硝化液回流管的另一端穿過所述缺氧脫氮池后延伸進所述好氧多介質生物膜池的內部，所述電磁分流閥一設置在所述硝化液回流管靠近所述厭氧預脫硝池的一端外表面，所述電磁分流閥二設置在所述硝化液回流管靠近所述缺氧脫氮池的一端外表面。
在一優選的發明方式中，所述折流沉淀池包括折流擋板、排泥管和加藥管，所述折流擋板固定連接在所述折流沉淀池的內壁上，所述排泥管和所述加藥管設置在所述折流沉淀池的外表面上。
在一優選的發明方式中，所述PLC自控設備間包括蓄電池組一、曝氣風機、硝化液回流泵、提升泵、加藥桶和PLC智能控制柜，所述加藥桶的內部設置有汽提攪拌裝置二，所述加藥桶的上端外表面設置有電磁流量泵，且所述蓄電池組一的輸出端與所述蓄電池組一、所述曝氣風機、所述硝化液回流泵、所述提升泵、所述加藥桶、所述PLC智能控制柜和所述電磁流量泵電性連接。
在一優選的發明方式中，所述生態減碳池包括布?xì)夤�、水生植物、填料和底棲生物�?/p>
在一優選的發明方式中，所述擋板將所述好氧多介質生物膜池的內部容腔分割成兩部分，所述球形懸浮填料設置在所述好氧多介質生物膜池的左端內部容腔中，所述蜂窩懸浮填料設置在所述好氧多介質生物膜池的右端內部容腔中。
在一優選的發明方式中，所述太陽能動力設備間包括集氣罩、吸風機、送風機、集氣瓶、蓄電池組二、光伏太陽能系統和管道式紫外消毒器，所述集氣罩設置在所述區域一內部，所述集氣罩通過管道與所述集氣瓶相連通，所述集氣瓶的內部容腔通過管道與所述布?xì)夤芟噙B通。
在一優選的發明方式中，所述吸風機設置在所述集氣罩與所述集氣瓶之間的管道外表面上，所述送風機設置在所述集氣瓶與所述布?xì)夤苤g的管道外表面上。
在一優選的發明方式中，所述光伏太陽能系統的輸出端與所述蓄電池組二和蓄電池組一電性連接，且所述蓄電池組二的輸出端與所述吸風機、所述送風機和所述的輸入端電性連接。
在一優選的發明方式中，所述PLC智能控制柜的輸出端與所述電磁分流閥一、所述電磁分流閥二、所述曝氣風機、所述硝化液回流泵、所述提升泵、所述電磁流量泵、所述吸風機、所述送風機和所述管道式紫外消毒器電性連接。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1.本發明中，利用多介質生物膜技術與生態塘進行組合、優化，并通過獨特的設計及結構布局，得到一種可以能耗自給自足并減少碳排放量的一體化污水處理設備與技術。
2.本發明中，通過厭氧預脫硝-缺氧脫氮-好氧多介質生物膜-重力沉淀-生態減碳池，精準控制硝化液回流量，不破壞厭氧-缺氧狀態，實現最大程度的脫氮，污泥產量低，并且無污泥回流系統，能耗設備少，節約耗能的同時降低污泥產量，減少后期污泥處理處置成本，運行維護費用低。
3.本發明中，采用清潔能源的一體化污水處理設備，將太陽能充分利用，實現一體化污水處理設備能源自給。
4.本發明中，能源自給的一體化污水設備，無需外接能源，適宜在農村等經濟不發達的地區使用，運行維護費用低廉，綠色可持續。
5.本發明中，多介質生物膜池中生物質濃度高，多介質膜池雙層多反應區的結構設計，以及生化反應區氣閉式的設計，可起到一定保溫作用，冬季可實現出水水質穩定達標。
（發明人：陳建;汪軍;陳斌;奚姍姍;楊明;周強;龔明杰;馬潔晨;徐汝明）
