公布日：2022.04.08
申請日：2022.01.05
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種農村污水處理環保設備，涉及污水處理領域,包括箱體，所述箱體的頂端為過濾箱，且底端為沉淀箱，所述過濾箱的底端設置蝸桿，蝸桿的底端設置有濾板，沉淀箱內的液面上漂浮有取水浮盒，所述取水浮盒通后的管路內設置有濁度傳感器，所述凈水箱的頂部設置有培養箱。本發明設置可自動清潔過濾篩網的蝸桿機構，解決了農村污水中的含沙量較高，容易堵塞傳統凈水設備或需要經常清潔凈水設備的問題，設置從表層取水的沉淀水池，通過軟管將沉淀池內較為清澈的水吸入下一級凈水機構，設置濁度感應器，大大減少了凈水設備的能耗，且便于日常的維護和清洗，設置可自培養有益凈水細菌的培養，提高了凈水效率，減少了工作人員日常維護次數。
權利要求書

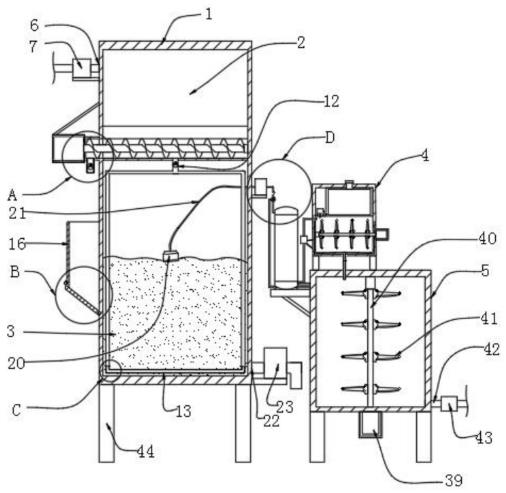

1.一種農村污水處理環保設備，包括箱體(1)，其特征在于：所述箱體(1)的頂端為過濾箱(2)，且底端為沉淀箱(3)，所述過濾箱(2)的底端設置有蝸桿槽(10)，所述蝸桿槽(10)內設置有蝸桿(9)，所述蝸桿(9)的底端設置有濾板(11)，所述濾板(11)的底端連接沿著沉淀箱(3)內壁布設至沉淀箱(3)底部并在底部開有濾水出口(24)的濾水管(13)，所述濾水管(13)的頂部設置有濾水閥(12)，所述蝸桿(9)的一端延伸出箱體(1)連接有蝸桿電機(8)，且底端連接有排沙管(14)，所述排沙管(14)內設置有排沙閥(15)，所述排沙管(14)的底部設置有連接在箱體(1)外壁上的集沙槽(16)，所述沉淀箱(3)內的液面上漂浮有取水浮盒(20)，所述取水浮盒(20)通過軟管(21)連接箱體(1)外的取水泵(25)，所述取水泵(25)后的管路內設置有濁度傳感器(26)，所述濁度傳感器(26)后設置有二位三通電磁閥(27)，經過所述二位三通電磁閥(27)的管路一端連接位于箱體(1)一側的凈水箱(5)，且另一端連接豎直連接在凈水箱(5)頂部一側的過濾桶(28)，所述過濾桶(28)的底部連接凈水箱(5)，所述凈水箱(5)的頂部設置有培養箱(4)，所述培養箱(4)通過輸液管(37)連接凈水箱(5)，所述輸液管(37)內設置有輸液閥(38)。
2.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述箱體(1)的頂端一側設置有污水入口(6)，所述污水入口(6)處設置有污水泵(7)，所述凈水箱(5)底部的一側設置有排水口(42)，所述排水口(42)處設置有排水泵(43)。
3.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述集沙槽(16)的底部連接有集沙槽蓋(18)，所述集沙槽蓋(18)的一端通過集沙槽蓋轉軸(17)轉動連接在箱體(1)外壁上，另一端設置有銷孔(19)，所述銷孔(19)可配合集沙槽(16)底部的插銷。
4.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述箱體(1)和凈水箱(5)以及培養箱(4)的底端皆設置有支撐腿(44)。
5.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述箱體(1)底部的一側設置有污泥出口(22)，所述污泥出口(22)處設置有污泥泵(23)。
6.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述培養箱(4)的頂端設置有入料口(29)，所述入料口(29)上設置有入料口蓋(30)。
7.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述培養箱(4)內部的上端設置有養料箱(31)，所述養料箱(31)的一側設置有養料泵(32)，所述養料泵(32)連接養料箱(31)和培養箱(4)的下部，所述培養箱(4)外的一側設置有抽水泵(33)，所述抽水泵(33)的一端連接過濾桶(28)的底部，且另一端連接培養箱(4)。
8.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述培養箱(4)的一側設置有培養箱攪拌電機(34)，所述培養箱攪拌電機(34)的輸出端延伸進入培養箱(4)橫向連接有培養箱攪拌軸(35)，所述培養箱攪拌軸(35)上設置有培養箱攪拌葉(36)。
9.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述凈水箱(5)的底部設置有凈水箱攪拌電機(39)，所述凈水箱攪拌電機(39)的輸出端延伸進入凈水箱(5)連接有縱向的凈水箱攪拌軸(40)，所述凈水箱攪拌軸(40)上設置有凈水箱攪拌葉(41)。
10.根據權利要求1所述的一種農村污水處理環保設備，其特征在于：所述培養箱(4)的箱體為內部設置有加熱絲(45)。
發明內容
基于此，本發明的目的是提供一種農村污水處理環保設備，以解決現有的農村污水處理環保設備對與農村產生污水不能進針對性的高效處理，設備能耗較大，排放水質不達標，需要經常維護，凈水成本較高的技術問題。
為實現上述目的，本發明提供如下技術方案：一種農村污水處理環保設備,包括箱體，所述箱體的頂端為過濾箱，且底端為沉淀箱，所述過濾箱的底端設置有蝸桿槽，所述蝸桿槽內設置有蝸桿，所述蝸桿的底端設置有濾板，所述濾板的底端連接沿著沉淀箱內壁布設至沉淀箱底部并在底部開有濾水出口的濾水管，所述濾水管的頂部設置有濾水閥，所述蝸桿的一端延伸出箱體連接有蝸桿電機，且底端連接有排沙管，所述排沙管內設置有排沙閥，所述排沙管的底部設置有連接在箱體外壁上的集沙槽，所述沉淀箱內的液面上漂浮有取水浮盒，所述取水浮盒通過軟管連接箱體外的取水泵，所述取水泵后的管路內設置有濁度傳感器，所述濁度傳感器后設置有二位三通電磁閥，經過所述二位三通電磁閥的管路一端連接位于箱體一側的凈水箱，且另一端連接豎直連接在凈水箱頂部一側的過濾桶，所述過濾桶的底部連接凈水箱，所述凈水箱的頂部設置有培養箱，所述培養箱通過輸液管連接凈水箱，所述輸液管內設置有輸液閥。
通過采用上述技術方案，設置可自動清潔過濾篩網的蝸桿機構，解決了農村污水中的含沙量較高，容易堵塞傳統凈水設備或需要經常清潔凈水設備的問題，設置從表層取水的沉淀水池，通過軟管將沉淀池內較為清澈的水吸入下一級凈水機構，設置濁度感應器，大大減少了凈水設備的能耗，且便于日常的維護和清洗，設置可自培養有益凈水細菌的培養，提高了凈水效率，減少了工作人員日常維護次數。
本發明進一步設置為，所述箱體的頂端一側設置有污水入口，所述污水入口處設置有污水泵，所述凈水箱底部的一側設置有排水口，所述排水口處設置有排水泵。
通過采用上述技術方案，通過排水泵和污水泵的工作可控制污水和凈化后的水的流動速度。
本發明進一步設置為，所述集沙槽的底部連接有集沙槽蓋，所述集沙槽蓋的一端通過集沙槽蓋轉軸轉動連接在箱體外壁上，另一端設置有銷孔，所述銷孔可配合集沙槽底部的插銷。
通過采用上述技術方案，通過集沙槽收集細沙和小顆粒進行回收利用，旋轉打開的集沙槽蓋也便于對集沙槽的內容物收集。
本發明進一步設置為，所述箱體和凈水箱以及培養箱的底端皆設置有支撐腿。
通過采用上述技術方案，支撐腿保證了箱體和凈水箱以及培養箱的穩定。
本發明進一步設置為，所述箱體底部的一側設置有污泥出口，所述污泥出口處設置有污泥泵。
通過采用上述技術方案，沉淀箱經過長時間的沉淀需要進行一次污泥排放，通過污泥泵運轉吸出沉淀箱內的污泥。
本發明進一步設置為，所述培養箱的頂端設置有入料口，所述入料口上設置有入料口蓋。
通過采用上述技術方案，打開入料口蓋即可通過入料口向養料箱內投放養料，入料口蓋還可防止養料箱內的養料變質。
本發明進一步設置為，所述培養箱內部的上端設置有養料箱，所述養料箱的一側設置有養料泵，所述養料泵連接養料箱和培養箱的下部，所述培養箱外的一側設置有抽水泵，所述抽水泵的一端連接過濾桶的底部，且另一端連接培養箱。
通過采用上述技術方案，通過養料泵抽取養料箱內的養料，通過抽水泵抽取經過過濾桶過濾后的水，在培養箱內經過培養箱攪拌葉的攪拌，實現凈水細菌的快速繁殖。
本發明進一步設置為，所述培養箱的一側設置有培養箱攪拌電機，所述培養箱攪拌電機的輸出端延伸進入培養箱橫向連接有培養箱攪拌軸，所述培養箱攪拌軸上設置有培養箱攪拌葉。
通過采用上述技術方案，通過培養箱攪拌電機帶動培養箱攪拌葉對培養箱內的液體進行攪拌。
本發明進一步設置為，所述凈水箱的底部設置有凈水箱攪拌電機，所述凈水箱攪拌電機的輸出端延伸進入凈水箱連接有縱向的凈水箱攪拌軸，所述凈水箱攪拌軸上設置有凈水箱攪拌葉。
通過采用上述技術方案，通過凈水箱攪拌電機帶動凈水箱攪拌葉對凈水箱內的液體進行攪拌。
本發明進一步設置為，所述培養箱的箱體為內部設置有加熱絲。
通過采用上述技術方案，培養箱外側的加熱絲可保證農村冬天低溫條件下有益細菌還可快速繁殖。
綜上所述，本發明主要具有以下有益效果：
1、本發明通過設置可自動清潔過濾篩網的蝸桿機構，對于水中的小顆粒和細沙可進行過濾，并能將過濾后的細沙和小顆粒排出裝置外部進行收集，可播撒回農田，解決了農村污水中的含沙量較高，容易堵塞傳統凈水設備或需要經常清潔凈水設備的問題，對凈水后的污泥也能夠起到充分的利用；
2、本發明通過設置從表層取水的沉淀水池，過濾后的污水經過管道從沉淀池的底部流入沉淀池，下一級過濾機構的取水泵漂浮在水面上，通過軟管將沉淀池內較為清澈的水吸入下一級凈水機構；
3、本發明通過設置濁度感應器以及便于更換濾芯以及清洗濾芯的過濾桶，經過取水泵取出沉淀池內的水濁度如果達標則會直接排入下一級凈水機構，如未達標則會經過過濾桶再排入下一級凈水機構，大大減少了凈水設備的能耗，且便于日常的維護和清洗；
4、本發明通過設置可自培養有益凈水細菌的培養，在培養內培養凈水細菌并排入凈水箱，凈水箱內的水充分混合凈水細菌，可達到排放標準，排入農村河流之中，提高了凈水效率，減少了工作人員日常維護次數。
（發明人：李旭輝;張亞鋒;李景衛）
