公布日：2022.04.12
申請日：2022.01.13
分類號：C02F9/04(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供了一種一體化含油污水處理系統及處理方法，屬于污水處理技術領域。包括依次連接且用于過濾污水中固體雜質的粗率單元、分級除油單元、用于污水酸堿度的調節單元、用于污水絮凝沉淀除雜的沉降單元以及過濾器；本發明通過過濾、分級除油以及絮凝過濾的多個工藝的有效結合，在除去含油水體中固體雜質、有機危害物的同時，還能使懸浮態、分散態、乳化態以及溶解態快速分離，具有操作簡單，系統運行穩定性，去油效果好；通過設置一級除油組件可去除懸浮態和分散態油，通過二級除油組件可除去水體中的乳化態油，通過三級除油組件可去除水體中的溶解態油，分離效率高，可實現將含油污水中的污泥、油污、凈化后的水體進行分類分離。
權利要求書
1.一種一體化含油污水處理系統，其特征在于，包括依次連接且用于過濾污水中固體雜質的粗濾單元(1)、分級除油單元(2)、用于污水酸堿度的調節單元(3)、用于污水絮凝沉淀除雜的沉降單元(4)以及過濾器(5)；所述分級除油單元(2)包括內部由下至上依次設有填料除油區(200)、試劑除油區(201)以及接觸除油區(202)的除油框(20)、設于所述填料除油區(200)內的一級除油組件(21)、設于所述試劑除油區(201)內的二級除油組件(22)、設于所述接觸除油區(202)內的三級除油組件(23)，填料除油區(200)底端設有污水入口(2000)，試劑除油區(201)側壁設有添加口一(2010)和出泥口(2011)，接觸除油區(202)側壁設有出水口(2020)；所述一級除油組件(21)包括水平設于填料除油區(200)內的填料架(210)、設于所述填料架(210)下端且通過連接管與所述污水入口(2000)連接的T型噴射頭(211)，所述T型噴射頭(211)與填料架(210)底端抵接；所述二級除油組件(22)包括設于所述添加口一(2010)處的噴灑盤(220)、設于試劑除油區(201)底端且通過電機驅動的攪拌輥(221)、設于試劑除油區(201)側壁且與所述出泥口(2011)相對的推泥板(222)，所述推泥板(222)通過電動伸縮桿驅動；所述三級除油組件(23)包括水平插接于接觸除油區(202)內的多個接觸架(230)、設于所述接觸架(230)外且表面涂層有親油疏水材料的涂覆膜(231)、設于接觸除油區(202)內的測油組件(232)，所述接觸架(230)通過插接的方式設于接觸除油區(202)內，接觸架(230)對應接觸除油區(202)外部的一側設有密封板(2300)和抽拉桿(2301)；所述接觸架(230)包括接觸橫桿(2302)、對稱設于所述接觸橫桿(2302)上下兩端的防刮網桿(2303)，所述密封板(2300)和抽拉桿(2301)與接觸橫桿(2302)水平連接，所述涂覆膜(231)設于接觸橫桿(2302)外壁以及兩個防刮網桿(2303)相對側，且位于兩個防刮網桿(2303)相對側的涂覆膜(231)為網狀結構；三級除油組件(23)還包括設于出水口(2020)處的Y型連接管(233)，所述Y型連接管(233)三個接口分別與污水入口(2000)、出水口(2020)以及調節單元(3)分別連接，且連接處分別設有電磁閥(2330)；所述測油組件(232)包括與接觸除油區(202)內壁上端通過第一鏈條(2320)連接的第一安裝桿(2321)、與所述第一安裝桿(2321)通過第二鏈條(2322)連接的第二安裝桿(2323)、設于所述第一安裝桿(2321)上的第一浮球(2324)和第一探頭(2325)、設于所述第二鏈條(2322)上的第二浮球(2326)和第二探頭(2327)，所述第二浮球(2326)內設有沉重塊(2328)，所述第一探頭(2325)和第二探頭(2327)通過電纜與外部控制元件連接。
2.根據權利要求1所述的一種一體化含油污水處理系統，其特征在于，所述涂覆膜(231)為可拆卸結構，且涂覆膜(231)上的親油疏水材料為甲基丙烯酸長鏈烷基酯。
3.根據權利要求1所述的一種一體化含油污水處理系統，其特征在于，所述填料架(210)為拆卸結構，且填料架(210)內設有多個呈網格狀分布的加強筋架(2100)。
4.根據權利要求1所述的一種一體化含油污水處理系統，其特征在于，所述沉降單元(4)包括側壁分別設有入口(400)、出口(401)以及添加口二(402)的沉降池(40)、水平設于所述沉降池(40)內且上端設有多個豁口(410)的緩沖架(41)、設于沉降池(40)內且位于所述緩沖架(41)上端處的安裝圈(42)、設于所述安裝圈(42)底端的超聲波發生器(43)，沉降池(40)底端對應每個所述豁口(410)位置處設有排污口(403)，且所述排污口(403)與豁口(410)之間設有閥門(404)。
5.根據權利要求4所述的一種一體化含油污水處理系統，其特征在于，每個所述豁口(410)內壁均勻設有多個轉動槳葉(411)。
6.根據權利要求1-5任意一項所述的一種一體化含油污水處理系統的處理方法，其特征在于，包括以下步驟：S1：含油污水首先進入粗濾單元(1)，去除其中的泥沙及顆粒物分離，然后通過污水入口(2000)進入填料除油區(200)內；S2：污水進入污水入口(2000)后經T型噴射頭(211)噴射至填料架(210)底端，此時，污水會進入填料架(210)內，通過填料架(210)內的填料除去污水中的懸浮態和分散態油；S3：經步驟S2處理后的水體進入試劑除油區(201)內，通過添加口一(2010)向噴灑盤(220)內添加試劑，此時，試劑經噴灑盤(220)均勻噴灑至填料除油區(200)內，通過電機驅動攪拌輥(221)轉動，增加試劑與水體之間混合的均勻性，通過試劑的添加，除去水體中的乳化態油，產生的污泥經推泥板(222)推至出泥口(2011)后排出；S4：經步驟S3處理后的水體進入接觸除油區(202)，然后依次通過水平放置的各個接觸架(230)，通過接觸架(230)上的親油疏水材料除去水體中的溶解態油，當接觸架(230)上吸滿油需要取出時，可通過抽拉桿(2301)將接觸架(230)取出清洗即可；S5：經步驟S4處理后的水體會通過第一探頭(2325)檢測水體表面浮油，通過第二探頭(2327)檢測水體內的分散油、乳化油以及溶解油，當檢測到有油存在時，可打開Y型連接管(233)與污水入口(2000)連接處的電磁閥(2330)，使水體重新進入填料除油區(200)內；S6：經步驟S4處理后的水體會進入調節單元(3)，通過調節單元(3)調節水體的酸堿度，然后通過入口(400)進入沉降池(40)，絮凝劑通過添加口二(402)進入沉降池(40)內與水體混合，此時，混合水體會沖擊緩沖架(41)上的豁口(410)，從而加速絮凝劑與污水混合，由于超聲波發生器(43)的作用，增大了顆粒的下沉速度，當絮凝后的沉淀物沉降后，可通過閥門(404)排出；S7：經步驟S6處理后的水體進入過濾器(5)內，除去絮凝沉淀后的殘渣，直至達到排放標準。
發明內容
針對上述存在的問題，本發明專利提供了一種一體化含油污水處理系統及處理方法。
本發明的技術方案是：一種一體化含油污水處理系統，包括依次連接且用于過濾污水中固體雜質的粗濾單元、分級除油單元、用于污水酸堿度的調節單元、用于污水絮凝沉淀除雜的沉降單元以及過濾器；

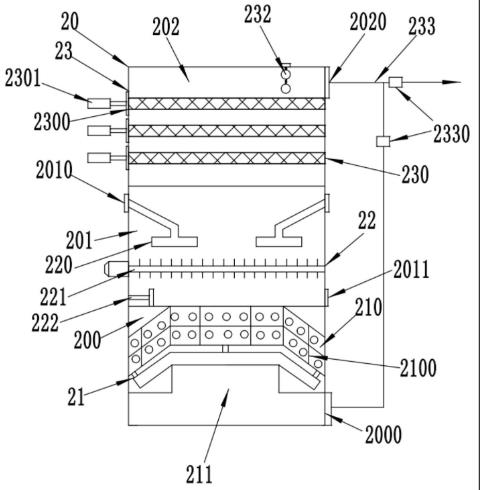

所述分級除油單元包括內部由下至上依次設有填料除油區、試劑除油區以及接觸除油區的除油框、設于所述填料除油區內的一級除油組件、設于所述試劑除油區內的二級除油組件、設于所述接觸除油區內的三級除油組件，填料除油區底端設有污水入口，試劑除油區側壁設有添加口一和出泥口，接觸除油區側壁設有出水口；
所述一級除油組件包括水平設于填料除油區內的填料架、設于所述填料架下端且通過連接管與所述污水入口連接的T型噴射頭，所述T型噴射頭與填料架底端抵接；
所述二級除油組件包括設于所述添加口一處的噴灑盤、設于試劑除油區底端且通過電機驅動的攪拌輥、設于試劑除油區側壁且與所述出泥口相對的推泥板，所述推泥板通過電動伸縮桿驅動；
所述三級除油組件包括水平插接于接觸除油區內的多個接觸架、設于所述接觸架外且表面涂層有親油疏水材料的涂覆膜、設于接觸除油區內的測油組件，所述接觸架通過插接的方式設于接觸除油區內，接觸架對應接觸除油區外部的一側設有密封板和抽拉桿。
進一步地，所述接觸架包括接觸橫桿、對稱設于所述接觸橫桿上下兩端的防刮網桿，所述密封板和抽拉桿與接觸橫桿水平連接，所述涂覆膜設于接觸橫桿外壁以及兩個防刮網桿相對側，且位于兩個防刮網桿相對側的涂覆膜為網狀結構，當接觸架上吸滿油需要取出時，由于防刮網桿外壁未設置涂覆膜，可避免由于防刮網桿與接觸除油區接觸發生剮蹭時，使吸附的油滴重新落入接觸除油區內，影響除油效果。
進一步地，所述涂覆膜為可拆卸結構，且涂覆膜上的親油疏水材料為甲基丙烯酸長鏈烷基酯，通過將涂覆膜設置為可拆卸結構，方便及時更換，避免吸油飽和后，降低除油效果，降低系統的運行可靠性，同時，甲基丙烯酸長鏈烷基酯這種高吸油性樹脂材料的內部有一定孔隙，在親油基團和油溶劑的作用下，體積發生膨脹，只溶脹而不溶解，油分子被包裹在大分子的網格結構中，所以吸油能力強，保油力強，吸油后受壓不會再漏油，除油效果好。
進一步地，三級除油組件還包括設于出水口處的Y型連接管，所述Y型連接管三個接口分別與污水入口、出水口以及調節單元分別連接，且連接處分別設有電磁閥，當測油組件檢測到出水口處含油時，可打開Y型連接管與污水入口連接處的電磁閥，使水體重新進入填料除油區內即可。
進一步地，所述測油組件包括與接觸除油區內壁上端通過第一鏈條連接的第一安裝桿、與所述第一安裝桿通過第二鏈條連接的第二安裝桿、設于所述第一安裝桿上的第一浮球和第一探頭、設于所述第二鏈條上的第二浮球和第二探頭，所述第二浮球內設有沉重塊，所述第一探頭和第二探頭通過電纜與外部控制元件連接，由于第二浮球內設有沉重塊，因此，第一浮球會漂浮于水面，由于沉重塊的重力作用，第二浮球會沉于水體內，當需要檢測經過三級處理后的水體中是否含有各種狀態的油時，通過第一探頭檢測水體表面浮油，通過第二探頭檢測水體內的分散油、乳化油以及溶解油，當檢測到有油存在時，可打開Y型連接管與污水入口連接處的電磁閥，使水體重新進入填料除油區內即可。
進一步地，所述填料架為拆卸結構，且填料架內設有多個呈網格狀分布的加強筋架，通過設置加強筋架可避免產生污油沉積造成填料架變形，通過可拆卸結構可方便填料架的清理工作，避免因污油長期沉積造成堵塞，影響填料架的正常使用。
進一步地，所述沉降單元包括側壁分別設有入口、出口以及添加口二的沉降池、水平設于所述沉降池內且上端設有多個豁口的緩沖架、設于沉降池內且位于所述緩沖架上端處的安裝圈、設于所述安裝圈底端的超聲波發生器，沉降池底端對應每個所述豁口位置處設有排污口，且所述排污口與豁口之間設有閥門，水體通過入口進入沉降池，絮凝劑通過添加口二進入沉降池內與水體混合，此時，混合水體會沖擊緩沖架上的豁口，從而加速絮凝劑與污水混合，促進絮狀沉淀的形成，大大提高了絮凝效果，由于超聲波發生器的作用，增大了顆粒的下沉速度，當絮凝后的沉淀物沉降后，可通過閥門排出。
進一步地，每個所述豁口內壁均勻設有多個轉動槳葉，進一步加速絮凝劑與污水混合速率和均勻性，促進絮凝沉淀形成。
更進一步地，所述試劑除油區內添加的試劑為硅、鋁鎂氧化物，通過該試劑的添加可去除污水中的重油微粒，將重油微粒吸附在改性劑上形成油泥。
上述含油污水處理系統的處理方法，包括以下步驟：
S1：含油污水首先進入粗濾單元，去除其中的泥沙及顆粒物分離，然后通過污水入口進入填料除油區內；
S2：污水進入污水入口后經T型噴射頭噴射至填料架底端，此時，污水會進入填料架內，通過填料架內的填料除去污水中的懸浮態和分散態油；
S3：經步驟S2處理后的水體進入試劑除油區內，通過添加口一向噴灑盤內添加試劑，此時，試劑經噴灑盤均勻噴灑至填料除油區內，通過電機驅動攪拌輥轉動，增加試劑與水體之間混合的均勻性，通過試劑的添加，除去水體中的乳化態油，產生的污泥經推泥板推至出泥口后排出；
S4：經步驟S3處理后的水體進入接觸除油區，然后依次通過水平放置的各個接觸架，通過接觸架上的親油疏水材料除去水體中的溶解態油，當接觸架上吸滿油需要取出時，可通過抽拉桿將接觸架取出清洗即可；
S5：經步驟S4處理后的水體會，通過第一探頭檢測水體表面浮油，通過第二探頭檢測水體內的分散油、乳化油以及溶解油，當檢測到有油存在時，可打開Y型連接管與污水入口連接處的電磁閥，使水體重新進入填料除油區內；
S6：經步驟S4處理后的水體會進入調節單元，通過調節單元調節水體的酸堿度，然后通過入口進入沉降池，絮凝劑通過添加口二進入沉降池內與水體混合，此時，混合水體會沖擊緩沖架上的豁口，從而加速絮凝劑與污水混合，由于超聲波發生器的作用，增大了顆粒的下沉速度，當絮凝后的沉淀物沉降后，可通過閥門排出；
S7：經步驟S6處理后的水體進入過濾器內，除去絮凝沉淀后的殘渣，直至達到排放標準。
相對于現有技術，本發明的有益效果是：
(1)本發明通過過濾、分級除油以及絮凝過濾的多個工藝的有效結合，在除去含油水體中固體雜質、有機危害物的同時，還能使懸浮態、分散態、乳化態以及溶解態快速分離，具有操作簡單，系統運行穩定性，去油效果好。
(2)本發明通過設置一級除油組件可去除懸浮態和分散態油，通過二級除油組件可除去水體中的乳化態油，通過三級除油組件可去除水體中的溶解態油，分離效率高，可實現將含油污水中的污泥、油污、凈化后的水體進行分類分離。
(3)本申請的在進行分級除油的同時，還具備測油功能，即通過第一探頭檢測水體表面浮油，通過第二探頭檢測水體內的分散油、乳化油以及溶解油，當檢測到有油存在時，可打開Y型連接管與污水入口連接處的電磁閥，使水體重新進入填料除油區內，保證水體中的油污充分分離，使凈化水體符合排放標準，具有綠色環保的優點。
(4)本發明在絮凝沉淀時，通過設置上端設有多個豁口的緩沖架，加速絮凝劑與污水混合，促進絮狀沉淀的形成，大大提高了絮凝效果，由于超聲波發生器的作用，增大了顆粒的下沉速度，同時，通過每個所述豁口內壁均勻設有多個轉動槳葉，進一步加速絮凝劑與污水混合速率和均勻性，促進絮凝沉淀形成。
（發明人：丁敏;邵盛;戴健;鈕順鴻;韓曉強;丁志敏;陸嘉涵;余劍明）
