公布日：2022.05.13
申請日：2021.12.24
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)I;C02F103/32(2006.01)N
摘要

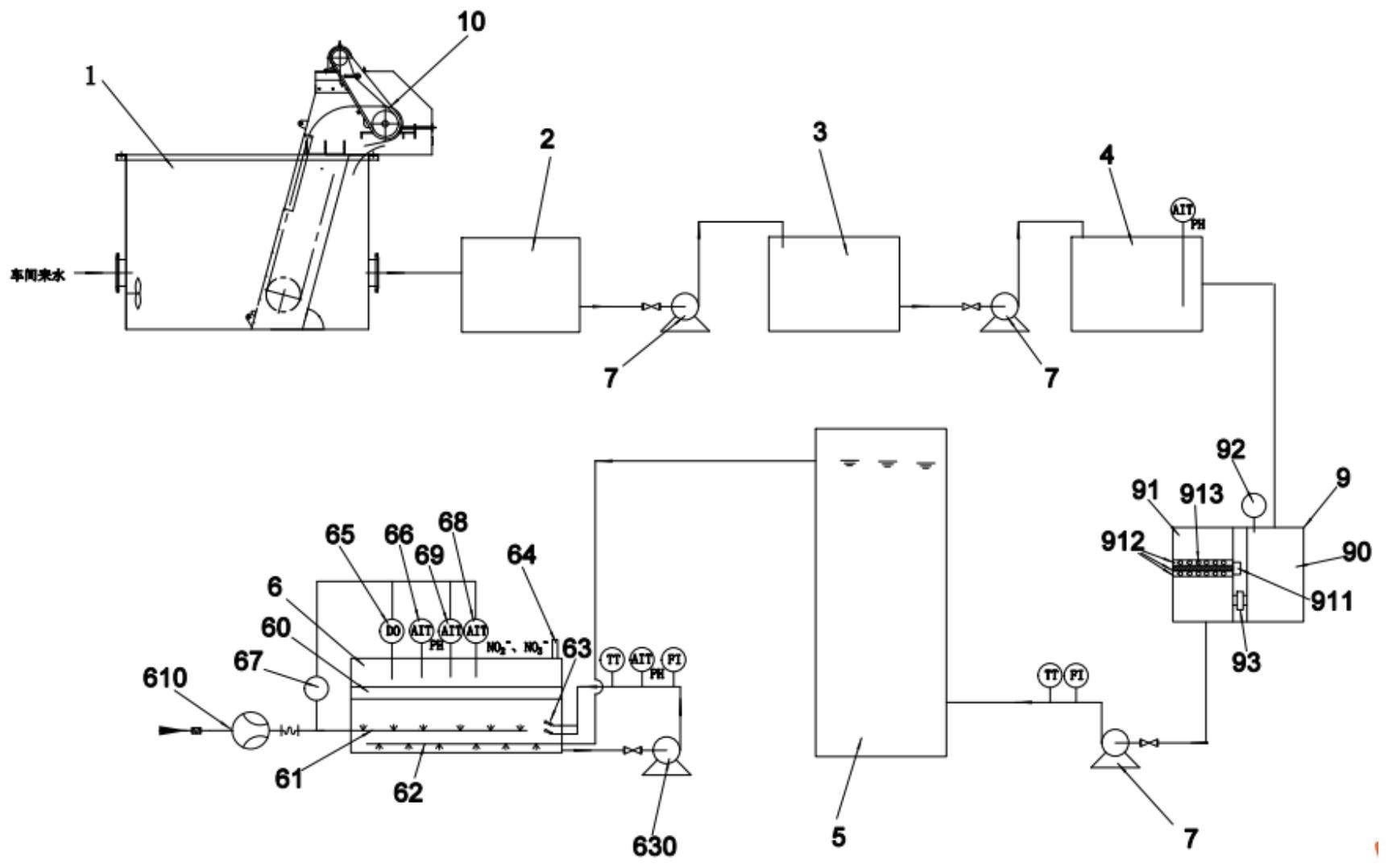

本發明提供了一種食品加工廢水厭氧氨氧化法去除總氮系統及工藝，屬于廢水處理技術領域。包括首尾依次連通的用于食品加工車間的廢水初濾的格柵、用于廢水油脂回收的隔油池、用于溶解狀態油脂去除的氣浮機、用于調節廢水酸堿度的調節池、用于廢水厭氧處理的厭氧反應器、將廢水中的總氮轉化為氮?dú)馀懦龅膮捬醢毖趸磻?yīng)器；本發明采用厭氧氨氧化法處理高氨氮廢水，可以大大降低運行費用和污泥的產量，并且可以產生具有經濟價值的厭氧氨氧化菌種，同時，由于厭氧氨氧化菌屬于自養型，不需要額外碳源，節省了投加碳源的費用；較低的溶解氧會大幅降低曝氣風機的能耗，完善的檢測裝置及精確控制保證了系統的穩定運行。
權利要求書
1.一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，包括首尾依次連通的用于食品加工車間的廢水初濾的格柵(1)、用于廢水油脂回收的隔油池(2)、用于溶解狀態油脂去除的氣浮機(3)、用于調節廢水酸堿度的調節池(4)、用于廢水厭氧處理的厭氧反應器(5)、將廢水中的總氮轉化為氮?dú)馀懦龅膮捬醢毖趸磻?yīng)器(6)；所述格柵(1)處設有撈渣組件(10)，所述隔油池(2)與所述氣浮機(3)的連接處、氣浮機(3)與所述調節池(4)的連接處以及調節池(4)與所述厭氧反應器(5)之間設有均設有進水泵(7)；所述厭氧氨氧化反應器(6)內由上至下依次設有厭氧菌培養組件(60)、布?xì)饨M件(61)、布水組件(62)，所述布?xì)饨M件(61)通過連接管連接有空氣鼓風機(610)，所述布水組件(62)通過連接管與厭氧反應器(5)連接，厭氧氨氧化反應器(6)內部設有與循環泵(630)連接的射流噴射器(63)，厭氧氨氧化反應器(6)側壁設有排氣口(64)；所述厭氧菌培養組件(60)包括水平設于厭氧氨氧化反應器(6)內的輔助安裝框(600)、與所述輔助安裝框(600)活動連接的厭氧菌培養床(601)，所述厭氧菌培養床(601)內由上至下設有多個水平網架(602)，每個所述水平網架(602)上沿水平方向設有多個相互交叉并形成網格結構的安裝桿(603)，所述安裝桿(603)各個側壁均設有多個培養主桿(604)，且每個培養主桿(604)外壁設有用于培養厭氧氨氧菌的多個波浪型培養外溝(6040)，各個波浪型培養外溝(6040)之間設有相互貫通的培養內溝(6041)，波浪型培養外溝(6040)和培養內溝(6041)的內壁均設有纖維簇(6042)，各個培養內溝(6041)入口處設有微型濾網(6043)。
2.根據權利要求1所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，所述厭氧氨氧化反應器(6)內污泥濃度為8000-10000mg/l，溶解氧低于0.1％，pH為7.5±0.1。
3.根據權利要求2所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，所述厭氧氨氧化反應器(6)上裝配有DO檢測儀(65)、pH計(66)、溫度計(67)、氨氮檢測組件(68)、硝酸根及亞硝酸根檢測組件(69)。
4.根據權利要求3所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，每個所述培養主桿(604)外壁呈放射狀設有多個微細枝條(6044)。
5.根據權利要求4所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，所述輔助安裝框(600)與水平網架(602)連接處設有拆卸連接組件(8)，所述拆卸連接組件(8)包括設于所述水平網架(602)四角處且內部貫穿設有螺紋孔(800)的固定調節座(80)、底端貫穿所述螺紋孔(800)的T型操作桿(81)、設于水平網架(602)底端且與T型操作桿(81)一一對應并相互平行的插接桿(82)、設于輔助安裝框(600)上端且與所述固定調節座(80)相對的彈簧抵接座(83)，T型操作桿(81)外壁設有與螺紋孔(800)連接的外螺紋段(811)，彈簧抵接座(83)上設有相對放置的固定抵接塊(830)和移動抵接塊(831)，所述固定抵接塊(830)和移動抵接塊(831)通過彈簧桿(832)連接，且固定抵接塊(830)和移動抵接塊(831)上端設有對稱分布的抵接槽(833)，T型操作桿(81)底端設有與所述抵接槽(833)對應的壓塊(834)，移動抵接塊(831)側壁設有嵌入插桿(835)，插接桿(82)上設有與所述嵌入插桿(835)對應的插孔(836)。
6.根據權利要求5所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，所述輔助安裝框(600)、水平網架(602)、固定調節座(80)、T型操作桿(81)、彈簧抵接座(83)、固定抵接塊(830)、移動抵接塊(831)、抵接槽(833)、壓塊(834)以及嵌入插桿(835)外壁均噴涂有聚四氟乙烯膜防水材料。
7.根據權利要求6所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，所述輔助安裝框(600)底端四角處設有與厭氧氨氧化反應器(6)內壁連接的加強筋(6000)。
8.根據權利要求7所述的一種食品加工廢水厭氧氨氧化法去除總氮系統，其特征在于，還包括冷卻池(9)，所述冷卻池(9)設有與調節池(4)連接且對水質進行軟化的電化學處理區(90)、用于連接所述電化學處理區(90)和厭氧反應器(5)的冷卻區(91)，所述電化學處理區(90)內設有電化學處理裝置，電化學處理區(90)與冷卻區(91)的連接處設有用于檢測水質硬度的水質檢測儀(92)和電磁閥(93)，所述冷卻區(91)設有冷卻管組(910)和冷卻器(911)。
9.根據權利要求8所述的食品加工廢水厭氧氨氧化法去除總氮系統的食品加工廢水處理工藝，其特征在于，包括以下步驟：S1、食品加工車間來水首先進入格柵(1)進行初濾，除去大顆粒雜物的水體后進入隔油池(2)，同時，通過撈渣組件(10)定期對格柵(1)內部的雜物進行打撈；S2、當水體進入隔油池(2)后，對水體中的油脂進行回收，當隔油池(2)內油脂聚集超標時，對浮油進行清運；S3、經過油脂回收的水體經進水泵(7)抽至氣浮機(3)內，利用氣浮工藝將水體中溶解狀態的油脂進一步去除后，進入調節池(4)，通過向調節池(4)內添加酸堿試劑來調節水體pH值；S4、經調節池(4)中和處理后的水體先進入電化學處理區(90)進行電化學處理，使陰極表面發生還原反應產生氫氧根離子，降低濃水硬度，處理后通過水質檢測儀(92)檢測水質硬度，當不滿足要求時，繼續處理，直至滿足要求后，打開電磁閥(93)流出至冷卻區(91)，利用冷卻管組(910)對水體冷卻；S5、冷卻后的水體通過進水泵(7)抽至厭氧反應器(5)進行厭氧處理，去除水體中絕大部分COD去除，并將總氮轉換成氨氮；S6、從厭氧反應器(5)流出的水體通過布水組件(62)均勻布置在厭氧氨氧化反應器(6)底端，通過循環泵(630)保證反應器內整體布水均勻，射流噴射器(63)使菌種在反應器內有一個較高的流速，在厭氧氨氧化菌的作用下，將總氮以氮?dú)庑问脚欧�，達到去除總氮的效果。
10.根據權利要求9所述的食品加工廢水厭氧氨氧化法去除總氮系統的工藝，其特征在于，所述步驟S3中，通過向調節池(4)內添加酸堿試劑來調節水體pH值，直至水體pH為>7。
發明內容
針對現有食品加工廢水處理中所存在的問題，本發明專利提供了一種食品加工廢水厭氧氨氧化法去除總氮系統及工藝，能夠大幅降低水處理系統整體的運行費用與污泥產量。此外，還可以生產具有經濟價值的厭氧氨氧化菌種作為附加產品，由于厭氧氨氧化菌屬于自養型無需額外碳源，因此還可以省去相應的碳源投加費用。
本發明的技術方案是：一種食品加工廢水厭氧氨氧化法去除總氮系統，包括首尾依次連通的用于食品加工車間的廢水初濾的格柵、用于廢水油脂回收的隔油池、用于溶解狀態油脂去除的氣浮機、用于調節廢水酸堿度的調節池、用于廢水厭氧處理的厭氧反應器、將廢水中的總氮轉化為氮?dú)馀懦龅膮捬醢毖趸磻?yīng)器；
所述格柵處設有撈渣組件，所述隔油池與所述氣浮機的連接處、氣浮機與所述調節池的連接處以及調節池與所述厭氧反應器之間設有均設有進水泵；
所述厭氧氨氧化反應器內由上至下依次設有厭氧菌培養組件、布?xì)饨M件、布水組件，所述布?xì)饨M件通過連接管連接有空氣鼓風機，所述布水組件通過連接管與厭氧反應器連接，厭氧氨氧化反應器內部設有與循環泵連接的射流噴射器，厭氧氨氧化反應器側壁設有排氣口；
所述厭氧菌培養組件包括水平設于厭氧氨氧化反應器內的輔助安裝框、與所述輔助安裝框活動連接的厭氧菌培養床，所述厭氧菌培養床內由上至下設有多個水平網架，每個所述水平網架上沿水平方向設有多個相互交叉并形成網格結構的安裝桿，所述安裝桿各個側壁均設有多個培養主桿，且每個培養主桿外壁設有用于培養厭氧氨氧菌的多個波浪型培養外溝，各個波浪型培養外溝之間設有相互貫通的培養內溝，波浪型培養外溝和培養內溝的內壁均設有纖維簇，各個培養內溝入口處設有微型濾網。
進一步地，所述厭氧氨氧化反應器內污泥濃度為8000-10000mg/l，溶解氧低于0.1％，pH為7.5±0.1，通過嚴格控制數據，適時調整進水溫度及曝氣量，既降低了空氣鼓風機的能耗，有提高了除氮效果。
進一步地，所述厭氧氨氧化反應器上裝配有DO檢測儀、pH計、溫度計、氨氮檢測組件、硝酸根及亞硝酸根檢測組件，方便更加直觀、精確的檢測并控制厭氧氨氧化反應器內各項參數，提高其運行可靠性。
進一步地，每個所述培養主桿外壁呈放射狀設有多個微細枝條，通過所述微細枝條對水流進行打散緩沖，避免其直接沖擊培養主桿，造成厭氧氨氧化菌流失，同時，還能避免水流長時間沖擊水平網架，從而降低水平網架與輔助安裝框之間連接的牢靠性。
進一步地，所述輔助安裝框與水平網架連接處設有拆卸連接組件，所述拆卸連接組件包括設于所述水平網架四角處且內部貫穿設有螺紋孔的固定調節座、底端貫穿所述螺紋孔的T型操作桿、設于水平網架底端且與T型操作桿一一對應并相互平行的插接桿、設于輔助安裝框上端且與所述固定調節座相對的彈簧抵接座，T型操作桿外壁設有與螺紋孔連接的外螺紋段，彈簧抵接座上設有相對放置的固定抵接塊和移動抵接塊，所述固定抵接塊和移動抵接塊通過彈簧桿連接，且固定抵接塊和移動抵接塊上端設有對稱分布的抵接槽，T型操作桿底端與所述抵接槽對應的壓塊，移動抵接塊側壁設有嵌入插桿，插接桿上設有與所述嵌入插桿對應的插孔，當需要將水平網架安裝于輔助安裝框上時，可通過順時針旋擰使T型操作桿下移直至壓塊與抵接槽接觸，繼續旋擰，使壓塊向抵接槽施壓，在壓力的作用下彈簧桿被拉長，使移動抵接塊向移動抵接塊移動，直至嵌入插桿插入插孔內即可將水平網架安裝于輔助安裝框上，當需要拆卸時，可通過逆時針旋擰T型操作桿，使壓塊與抵接槽分離，此時，彈簧桿回彈，嵌入插桿從插孔中移出，使水平網架與輔助安裝框分離，通過上述方式，可方便對水平網架進行拆卸和安裝，增加更換便捷性，保證厭氧氨氧化菌的活性，到達高效處理廢水的目的。
進一步地，所述輔助安裝框、水平網架、固定調節座、T型操作桿、彈簧抵接座、固定抵接塊、移動抵接塊、抵接槽、壓塊以及嵌入插桿外壁均噴涂有聚四氟乙烯膜防水材料，避免水體長期腐蝕生銹，影響整個系統的正常運行。
進一步地，所述輔助安裝框底端四角處設有與厭氧氨氧化反應器內壁連接的加強筋，增加厭氧菌培養組件的安裝穩定性。
進一步地，還包括冷卻池，所述冷卻池設有與調節池連接且對水質進行軟化的電化學處理區、用于連接所述電化學處理區和厭氧反應器的冷卻區，所述電化學處理區內設有電化學處理裝置，電化學處理區與冷卻區的連接處設有用于檢測水質硬度的水質檢測儀和電磁閥，所述冷卻區設有冷卻管組和冷卻器，當需要對經調節池處理后的水體進行冷卻時，水體首先進入電化學處理區，使陰極表面發生還原反應產生氫氧根離子，降低濃水硬度，處理后通過水質檢測儀檢測水質硬度，當不滿足要求時，繼續處理，直至滿足要求后，打開電磁閥即進入冷卻區，利用冷卻管組對水體冷卻，通過對水體進行冷卻，可避免系統運行溫度過高，降低微生物活性，影響廢水處理效果。
更進一步地，所述冷卻管組包括由上至下分布于冷卻區內多個安裝架、設于所述安裝架上且相互平行的多個冷卻子管，相鄰兩個安裝架上的冷卻子管的排布方向相互垂直，通過排布方向相互垂直的冷卻子管的設置，可增加水體與冷卻管組的接觸面積，從而縮短冷卻時間，提高冷卻效果。
上述食品加工廢水厭氧氨氧化法去除總氮系統的處理工藝，其特征在于，包括以下步驟：
S1、食品加工車間來水首先進入格柵進行初濾，除去大顆粒雜物的水體后進入隔油池，同時，通過撈渣組件定期對格柵內部的雜物進行打撈；
S2、當水體進入隔油池后，對水體中的油脂進行回收，當隔油池內油脂聚集超標時，可對浮油進行清運；
S3、經過油脂回收的水體經進水泵抽至氣浮機內，利用氣浮工藝將水體中溶解狀態的油脂進一步去除后，進入調節池，通過向調節池內添加酸堿試劑來調節水體pH值；
S4、經調節池中和處理后的水體先進入電化學處理區進行電化學處理，使陰極表面發生還原反應產生氫氧根離子，降低濃水硬度，處理后通過水質檢測儀檢測水質硬度，當不滿足要求時，繼續處理，直至滿足要求后，打開電磁閥流出至冷卻區，利用冷卻管組對水體冷卻；
S5、冷卻后的水體通過進水泵抽至厭氧反應器進行厭氧處理，可去除水體中絕大部分COD去除，并將總氮轉換成氨氮；
S6、從厭氧反應器流出的水體通過布水組件均勻布置在厭氧氨氧化反應器底端，通過循環泵保證反應器內整體布水均勻，射流噴射器使菌種在反應器內有一個較高的流速，在厭氧氨氧化菌的作用下，將總氮以氮?dú)庑问脚欧�，達到去除總氮的效果。
相對于現有技術，本發明的有益效果是：
(1)本發明采用厭氧氨氧化法處理高氨氮廢水，可以大大降低運行費用和污泥的產量，并且可以產生具有經濟價值的厭氧氨氧化菌種，同時，由于厭氧氨氧化菌屬于自養型，不需要額外碳源，節省了投加碳源的費用。
(2)本發明是針對總氮不超過500mg/l的食品加工廢水，同時，將厭氧氨氧化溶解氧一般控制在0.1％以內，較低的溶解氧會大幅降低曝氣風機的能耗，完善的檢測裝置及精確控制保證了系統的穩定運行。
(3)本發明的厭氧菌培養組件在使用時，可通過水平網架上設置的相互交叉并形成網格結構的安裝桿緩沖水流對厭氧菌培養床的直接沖擊作用，增加水平網架的安裝牢靠性，通過在培養主桿上設置波浪型培養外溝以及在各個波浪型培養外溝之間設置相互貫通的培養內溝，可增加厭氧氨氧化菌培養面積，部分水體經微型濾網過濾后會進入培養內溝，既避免了雜質對培養內溝的堵塞，又增加了水體與厭氧氨氧化菌的接觸面積，從而提高污水處理效果，因?yàn)椴ɡ诵团囵B(yǎng)外溝和培養內溝的內壁均設有纖維簇，為厭氧氨氧化菌提供依附，使厭氧氨氧化菌不易脫落。
(4)本發明通過對水體進行冷卻，可避免水溫過高導致生化系統運行溫度高，從而降低微生物活性，影響廢水處理效果，同時，由于冷卻池中存在電化學處理區，可對水體進行電化學處理，降低水質硬度，避免結垢。
（發明人：崔俊峰;王旭;黃晴;張正平;王林平）
