公布日：2022.07.05
申請日：2022.03.04
分類號：B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/60(2006.01)I;B01D29/66(2006.01)I;B01D29/96(2006.01)I;B01D35/12(2006.01)I;
E03F5/14(2006.01)I;E03F7/00(2006.01)I
摘要
本發明提供了一種污水處理用管網循環除砂裝置及運行方法，包括排污網管，所述排污網管外壁的中心安裝有除砂裝置主體，所述除砂裝置主體的中心設置有泥沙過濾機構；所述除砂裝置主體頂部的中心安裝有與泥沙過濾機構相對應的驅動機構，所述除砂裝置主體頂部的兩側均固定連接有與導向機構相對應的導向架；所述除砂裝置主體的兩端均安裝有與泥沙過濾機構相對應的噴淋除沙機構。通過設計泥沙過濾機構、驅動機構、導向機構噴淋除沙機構以及泥沙收集機構，可以對網管中污水中的泥沙進行快速有效的過濾，并通過往復運動，可實現循環除沙，工作效率大大提高。
權利要求書

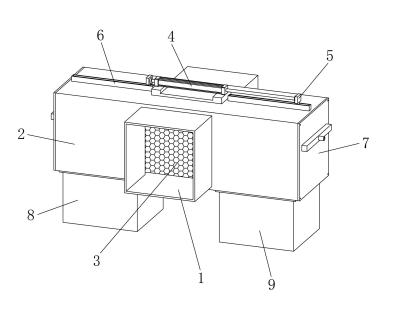

1.一種污水處理用管網循環除砂裝置，其特征在于：它包括排污網管（1），所述排污網管（1）外壁的中心安裝有除砂裝置主體（2），所述除砂裝置主體（2）的中心設置有泥沙過濾機構（3）；所述除砂裝置主體（2）頂部的中心安裝有與泥沙過濾機構（3）相對應的驅動機構（4），所述泥沙過濾機構（3）頂部的兩側均固定連接有與驅動機構（4）相對應的導向機構（5），所述除砂裝置主體（2）頂部的兩側均固定連接有與導向機構（5）相對應的導向架（6）；所述除砂裝置主體（2）的兩端均安裝有與泥沙過濾機構（3）相對應的噴淋除沙機構（7）；所述除砂裝置主體（2）底部的兩側分別安裝有與泥沙過濾機構（3）相對應的第一集料槽（8）和第二集料槽（9）。
2.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：所述除砂裝置主體（2）焊接固定于排污網管（1）外側的中心，且所述排污網管（1）兩側的中心均開設有與泥沙過濾機構（3）相對應的通孔。
3.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：所述泥沙過濾機構（3）包括固定板（301），所述固定板（301）的底部焊接固定有多個分級過濾網（302），多個所述分級過濾網（302）與固定板（301）之間固定連接有中間隔板（303）。
4.根據權利要求3所述的一種污水處理用管網循環除砂裝置，其特征在于：多個所述分級過濾網（302）的孔徑大小自前而后依次遞減。
5.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：所述驅動機構（4）包括支撐座（401），所述支撐座（401）的頂部安裝有雙向氣缸（402），所述雙向氣缸（402）的中心設置有雙向活塞桿（403），所述雙向活塞桿（403）的兩端均固定連接有固定塊（404）。
6.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：所述導向機構（5）包括連接柱和固定座，所述連接柱分別固定于泥沙過濾機構（3）頂部的兩側，兩個固定座分別固定于兩個連接柱的頂端。
7.根據權利要求6所述的一種污水處理用管網循環除砂裝置，其特征在于：所述除砂裝置主體（2）頂部的兩側均開設有與導向機構（5）相對應的矩形長條孔；所述連接柱的頂端貫穿對應的矩形長條孔，并延伸至除砂裝置主體（2）的頂部。
8.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：所述噴淋除沙機構（7）包括密封板（701），所述密封板（701）的外側設置有噴淋座（702），所述噴淋座（702）外側的中心設置有注水口（703）；所述除砂裝置主體（2）底部的兩側分別開設有與第一集料槽（8）和第二集料槽（9）相對應的第一落料孔和第二落料孔。
9.根據權利要求1所述的一種污水處理用管網循環除砂裝置，其特征在于：還包括用于控制泥沙過濾機構（3）自動清洗的自動控制系統，所述自動控制系統包括分別對應安裝在排污網管（1）的進水側和出水側的第一水壓傳感器（10）和第二水壓傳感器（11）；第一水壓傳感器（10）和第二水壓傳感器（11）與控制器的信號輸入端相連，所述控制器的信號輸出端與驅動機構（4）和噴淋除沙機構（7）相連，并保證當?shù)谝凰畨簜鞲衅鳎?0）和第二水壓傳感器（11）的水壓差值達到設定值時，自動控制驅動機構（4）和噴淋除沙機構（7）動作實現泥沙過濾機構（3）的自動切換和清洗。10.權利要求1-9任意一項所述一種污水處理用管網循環除砂裝置的運行方法，其特征在于，包括以下步驟：步驟一，除砂裝置主體（2）的對接安裝：具體使用過程中，首先將排污網管（1）與除砂裝置主體（2）進行對接；步驟二：污水的過濾：在進行排污過程中，污水將從排污網管（1）進入到除砂裝置主體（2）的泥沙過濾機構（3），通過泥沙過濾機構（3）上不同孔徑的分級過濾網（302）對排污網管（1）中不同大小的泥沙進行分級過濾，從而實現很好的除沙和防堵效果；步驟三：泥沙過濾機構（3）的切換：當泥沙過濾機構（3）一側的分級過濾網（302）對污水過濾一端時間之后，會產生一定的堵塞，此時第一水壓傳感器（10）和第二水壓傳感器（11）將泥沙過濾機構（3）兩側的壓差信號傳遞給控制器，當兩者壓差超過設定值時，則表示泥沙過濾機構（3）產生堵塞，需要清洗，此時控制器啟動驅動機構（4），雙向氣缸（402）通過雙向活塞桿（403）和兩個固定塊（404）雙向推動導向機構（5）進行往復運動，進而通過導向機構（5）帶動泥沙過濾機構（3）在除砂裝置主體（2）內部移動，進而切換泥沙過濾機構（3），將待清洗的一側送入到噴淋除沙機構（7）所在側；步驟四：泥沙過濾機構（3）的清洗：待泥沙過濾機構（3）移動到位之后，控制器控制噴淋除沙機構（7）啟動，注水口（703）在接入高壓水源后，再通過噴淋座（702）上內測的多個噴頭對泥沙過濾機構（3）進行過高壓沖洗，中間隔板（303）將攔截沖洗過程中的泥沙，并收集在相應側的第一集料槽（8）和第二集料槽（9）。
發明內容
本發明的目的是提供一種污水處理用管網循環除砂裝置及運行方法，解決了現有除砂裝置的清理通常都是由人工來進行操作，不僅費時費力，而且由于沒有循環結構，因此在對除砂裝置進行清理時還需要使整個管路進行停機，日常清潔十分不便的問題。
為了實現上述的技術特征，本發明的目的是這樣實現的：一種污水處理用管網循環除砂裝置，它包括排污網管，所述排污網管外壁的中心安裝有除砂裝置主體，所述除砂裝置主體的中心設置有泥沙過濾機構；所述除砂裝置主體頂部的中心安裝有與泥沙過濾機構相對應的驅動機構，所述泥沙過濾機構頂部的兩側均固定連接有與驅動機構相對應的導向機構，所述除砂裝置主體頂部的兩側均固定連接有與導向機構相對應的導向架；所述除砂裝置主體的兩端均安裝有與泥沙過濾機構相對應的噴淋除沙機構；所述除砂裝置主體底部的兩側分別安裝有與泥沙過濾機構相對應的第一集料槽和第二集料槽。
所述除砂裝置主體焊接固定于排污網管外側的中心，且所述排污網管兩側的中心均開設有與泥沙過濾機構相對應的通孔。
所述泥沙過濾機構包括固定板，所述固定板的底部焊接固定有多個分級過濾網，多個所述分級過濾網與固定板之間固定連接有中間隔板。
多個所述分級過濾網的孔徑大小自前而后依次遞減。
所述驅動機構包括支撐座，所述支撐座的頂部安裝有雙向氣缸，所述雙向氣缸的中心設置有雙向活塞桿，所述雙向活塞桿的兩端均固定連接有固定塊。
所述導向機構包括連接柱和固定座，所述連接柱分別固定于泥沙過濾機構頂部的兩側，兩個固定座分別固定于兩個連接柱的頂端。
所述除砂裝置主體頂部的兩側均開設有與導向機構相對應的矩形長條孔；所述連接柱的頂端貫穿對應的矩形長條孔，并延伸至除砂裝置主體的頂部。
所述噴淋除沙機構包括密封板，所述密封板的外側設置有噴淋座，所述噴淋座外側的中心設置有注水口；所述除砂裝置主體底部的兩側分別開設有與第一集料槽和第二集料槽相對應的第一落料孔和第二落料孔。
還包括用于控制泥沙過濾機構自動清洗的自動控制系統，所述自動控制系統包括分別對應安裝在排污網管的進水側和出水側的第一水壓傳感器和第二水壓傳感器；第一水壓傳感器和第二水壓傳感器與控制器的信號輸入端相連，所述控制器的信號輸出端與驅動機構和噴淋除沙機構相連，并保證當?shù)谝凰畨簜鞲衅骱偷诙畨簜鞲衅鞯乃畨翰钪颠_到設定值時，自動控制驅動機構和噴淋除沙機構動作實現泥沙過濾機構的自動切換和清洗。
一種污水處理用管網循環除砂裝置的運行方法，包括以下步驟：步驟一，除砂裝置主體的對接安裝：具體使用過程中，首先將排污網管與除砂裝置主體進行對接；步驟二：污水的過濾：在進行排污過程中，污水將從排污網管進入到除砂裝置主體的泥沙過濾機構，通過泥沙過濾機構上不同孔徑的分級過濾網對排污網管中不同大小的泥沙進行分級過濾，從而實現很好的除沙和防堵效果；步驟三：泥沙過濾機構的切換：當泥沙過濾機構一側的分級過濾網對污水過濾一端時間之后，會產生一定的堵塞，此時第一水壓傳感器和第二水壓傳感器將泥沙過濾機構兩側的壓差信號傳遞給控制器，當兩者壓差超過設定值時，則表示泥沙過濾機構產生堵塞，需要清洗，此時控制器啟動驅動機構，雙向氣缸通過雙向活塞桿和兩個固定塊雙向推動導向機構進行往復運動，進而通過導向機構帶動泥沙過濾機構在除砂裝置主體內部移動，進而切換泥沙過濾機構，將待清洗的一側送入到噴淋除沙機構所在側；步驟四：泥沙過濾機構的清洗：待泥沙過濾機構移動到位之后，控制器控制噴淋除沙機構啟動，注水口在接入高壓水源后，再通過噴淋座上內測的多個噴頭對泥沙過濾機構進行過高壓沖洗，中間隔板將攔截沖洗過程中的泥沙，并收集在相應側的第一集料槽和第二集料槽。
本發明有如下有益效果：1、該污水處理用管網循環除砂裝置，通過設計泥沙過濾機構、驅動機構、導向機構噴淋除沙機構以及泥沙收集機構，可以對網管中污水中的泥沙進行快速有效的過濾，并通過往復運動，可實現循環除沙，工作效率大大提高。
2、該污水處理用管網循環除砂裝置，通過自動化循環除沙結構，可以代替人工進行操作，不僅省時省力，而且也便于對除砂裝置進行定期清理，日常清潔十分方便快捷。
3、通過采用上述的自動系統，能夠根據壓差原理自動判定泥沙過濾機構的堵塞問題，進而自動控制驅動機構和噴淋除沙機構實現泥沙過濾機構的自動切換和沖洗，提高了自動控制程度，降低了控制難度。
（發明人：余太平;王曉明;淦方茂;劉人添;張超）
