公布日：2022.07.22
申請日：2022.06.23
分類號：C02F9/14(2006.01)I;C02F3/34(2006.01)N;C02F1/48(2006.01)N;C02F1/461(2006.01)N
摘要
本發明涉及一種用于高鹽廢水處理的生物電化學系統，包括依次連接的集水池、生物電化學池和砂濾池，所述生物電化學池包括依次連接的缺氧電化學池和好氧電化學池，缺氧電化學池和好氧電化學池的內部均設有與電源連接的陽極板和陰極板，缺氧電化學池內設有第一填料，好氧電化學池內設有第二填料；所述砂濾池包括提升管和由上至下設置的斜板區、砂濾層、進水區，進水區內設有旋轉布水器，旋轉布水器的進口連接砂濾池的進水口；砂濾層底部為錐形，且設有空氣提升泵，提升管貫穿砂濾層和斜板區，提升管底端連接空氣提升泵，提升管頂端處于斜板區上方；砂濾池的出水口設在砂濾池頂部。
權利要求書
1.一種用于高鹽廢水處理的生物電化學系統，其特征在于，包括依次連接的集水池、生物電化學池和砂濾池，所述生物電化學池包括依次連接的缺氧電化學池和好氧電化學池，缺氧電化學池和好氧電化學池的內部均設有與電源連接的陽極板和陰極板，缺氧電化學池內設有第一填料，好氧電化學池內設有第二填料；所述砂濾池包括提升管和由上至下設置的斜板區、砂濾層、進水區，進水區內設有旋轉布水器，旋轉布水器的進口連接砂濾池的進水口；砂濾層底部為錐形，且設有空氣提升泵，提升管貫穿砂濾層和斜板區，提升管底端連接空氣提升泵，提升管頂端處于斜板區上方；砂濾池的出水口設在砂濾池頂部；所述砂濾層的底部設有錐形過濾底板，所述空氣提升泵設在錐形過濾底板上表面的底部中心，空氣提升泵出口連接提升管的底部進口，提升管處于砂濾層內的管壁上均勻設有若干通氣孔，通氣孔的孔徑小于濾砂粒徑；提升管的頂端設有水平布料管，水平布料管為中空的，且中心設有第一開口，第一開口用于連通提升管頂端，水平布料管的底面均勻設有若干第二開口，用于將沿提升管上升的待清洗濾砂投放至斜板區。
2.根據權利要求1所述的生物電化學系統，其特征在于，所述缺氧電化學池的上部的側壁設有第二進水口和第一出水口，用于缺氧電化學池的進水和出水；缺氧電化學池與好氧電化學池緊密連接，共用同一側壁，第一出水口為好氧電化學池的進水口。
3.根據權利要求2所述的生物電化學系統，其特征在于，所述缺氧電化學池內設有若干個陽極板和若干個陰極板，陽極板與陰極板交錯設置；缺氧電化學池內散布第一填料和反硝化菌、復合缺氧菌；缺氧電化學池內設有攪拌裝置；所述好氧電化學池內設有若干個陽極板和若干個陰極板，陽極板與陰極板交錯設置；好氧電化學池內散布第二填料和硝化菌、碳化菌、復合好氧菌；好氧電化學池的底部設有曝氣裝置，并在第一出水口對面的側壁的中部設置第二出水口，下部設置第一回流口，第一回流口通過管道連接缺氧電化學池的第二進水口。
4.根據權利要求3所述的生物電化學系統，其特征在于，所述砂濾池的進水口為第三進水口，第三進水口通過管道連接好氧電化學池的第二出水口，第三進水口處于砂濾池的下部，便于連接砂濾池下部的旋轉布水器；砂濾池的出水口為第三出水口，用于排出砂濾池的產水。
5.根據權利要求4所述的生物電化學系統，其特征在于，所述旋轉布水器包括依次連接的進水總管和布水板，布水板為向上凸起的傘狀形狀，布水板內部設有若干個彼此并聯的布水道，布水道均貫穿布水板底面；所述進水總管的進水端連接第三進水口，進水總管的外側固定連接布水板的頂面的中心，進水總管的出水端連接彼此并聯的若干個布水道，將進水均勻布撒在進水區。
6.根據權利要求5所述的生物電化學系統，其特征在于，所述錐形過濾底板上密布過濾通孔，用于承接砂濾層的濾砂不落入進水區，同時進水區的廢水能夠通過錐形過濾底板向上進入砂濾層進行過濾分離。
7.根據權利要求6所述的生物電化學系統，其特征在于，所述斜板區處于水平布料管的下方，斜板區沿水平方向均勻設置若干斜板；所述水平布料管的長度與斜板區的長度之比為1:(4 5)，斜板區對應水平布料管的區域設有洗砂器；所述洗砂器包括洗砂桶和內部的若干斜板，洗砂桶的底部空置，所述提升管從洗砂桶底部穿入，水平布料管位于洗砂桶內的頂部，洗砂桶內的斜板處于水平布料管的下方；洗砂桶的頂部連接有洗砂水管，洗砂水管貫穿砂濾池并連接缺氧電化學池的第二進水口，用于將洗砂之后的洗砂水返回缺氧電化學池。
8.根據權利要求1所述的生物電化學系統，其特征在于，所述第一填料的制備原料包括生物炭、腐殖酸、鐵粉、粉煤灰和二氧化硅，所述生物炭為椰殼和秸稈粉碎并高溫?zé)峤夂蟮玫降模龈乘岚ㄗ馗乘岷秃诟乘�；所述第一填料的各制備原料的質量分?jǐn)?shù)為：生物炭55 60份、腐殖酸8 13份、鐵粉5 8份、粉煤灰20 30份、二氧化硅10 15份，其中棕腐殖酸和黑腐殖酸的質量比為1:1。
9.根據權利要求8所述的生物電化學系統，其特征在于，所述第一填料的制備方法包括以下步驟：（1）將椰殼和秸稈干燥后，粉碎至80 100目，再混合均勻，然后放入馬弗爐中500 600℃炭化2 3h，自然冷卻后得到所述生物炭；（2）向所述生物炭中依次加入粉煤灰、二氧化硅和鐵粉，待前一種物料混合均勻后再加入后一種物料，得到骨料；（3）向所述骨料中加入水、棕腐殖酸和黑腐殖酸混合后，進行造粒，然后烘干，得到所述第一填料。
發明內容
針對上述問題，本發明提供一種用于高鹽廢水處理的生物電化學系統，創造性地將電解與生化處理進行結合，提供一種操作簡便、清潔環保、高效科學的高鹽廢水處理系統裝置。

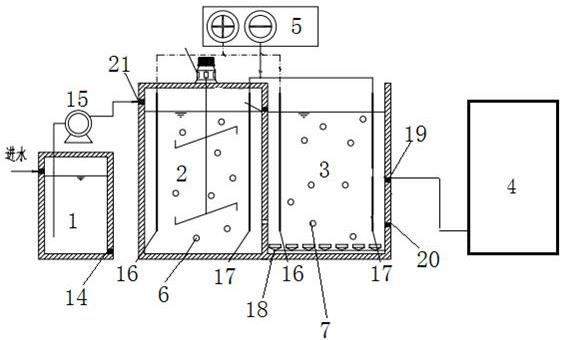

所述生物電化學系統包括依次連接的集水池、生物電化學池和砂濾池，所述生物電化學池包括依次連接的缺氧電化學池和好氧電化學池，缺氧電化學池和好氧電化學池的內部均設有與電源連接的陽極板和陰極板，缺氧電化學池內設有第一填料，好氧電化學池內設有第二填料；
所述砂濾池包括提升管和由上至下設置的斜板區、砂濾層、進水區，進水區內設有旋轉布水器，旋轉布水器的進口連接砂濾池的進水口；砂濾層底部為錐形，且設有空氣提升泵，提升管貫穿砂濾層和斜板區，提升管底端連接空氣提升泵，提升管頂端處于斜板區上方；砂濾池的出水口設在砂濾池頂部。
可選的，所述缺氧電化學池的上部的側壁設有第二進水口和第一出水口，用于缺氧電化學池的進水和出水，第二進水口和第一出水口分別設在缺氧電化學池的兩個相對的側壁上；
缺氧電化學池與好氧電化學池緊密連接，共用同一側壁，第一出水口即為好氧電化學池的進水口。
進一步可選的，所述缺氧電化學池內設有若干個陽極板和若干個陰極板，陽極板與陰極板交錯設置；缺氧電化學池內散布第一填料和反硝化菌、復合缺氧菌；缺氧電化學池內設有攪拌裝置。
可選的，所述好氧電化學池內設有若干個陽極板和若干個陰極板，陽極板與陰極板交錯設置；好氧電化學池內散布第二填料和硝化菌、碳化菌、復合好氧菌；
好氧電化學池的底部設有曝氣裝置，并在第一出水口對面的側壁的中部設置第二出水口，下部設置第一回流口，第一回流口通過管道連接缺氧電化學池的第二進水口。
可選的，所述砂濾池的進水口為第三進水口，第三進水口通過管道連接好氧電化學池的第二出水口，將好氧電化學池處理后的廢水輸入砂濾池，第三進水口處于砂濾池的下部，便于連接砂濾池下部的旋轉布水器；砂濾池的出水口為第三出水口，用于排出砂濾池的產水。
可選的，所述旋轉布水器包括依次連接的進水總管和布水板，布水板為向上凸起的傘狀形狀，布水板內部設有若干個彼此并聯的布水道，布水道均貫穿布水板底面；所述進水總管的進水端連接第三進水口，進水總管的外側固定連接布水板的頂面的中心，進水總管的出水端連接彼此并聯的若干個布水道，將進水均勻布撒在進水區。
可選的，所述砂濾層的底部設有錐形過濾底板，錐形過濾底板上密布過濾通孔，用于承接砂濾層的濾砂不落入進水區，同時進水區的廢水能夠通過錐形過濾底板向上進入砂濾層進行過濾分離。
可選的，所述空氣提升泵設在錐形過濾底板上表面的底部中心，空氣提升泵出口連接提升管的底部進口，提升管處于砂濾層內的管壁上均勻設有若干通氣孔，通氣孔的孔徑小于濾砂粒徑；
提升管的頂端設有水平布料管，水平布料管為中空的，且中心設有第一開口，第一開口用于連通提升管頂端，水平布料管的底面均勻設有若干第二開口，用于將沿提升管上升的待清洗濾砂投放至斜板區。
可選的，所述斜板區處于水平布料管的下方，斜板區沿水平方向均勻設置若干斜板；所述水平布料管的長度與斜板區的長度之比為1:(4 5)，斜板區對應水平布料管的的區域設有洗砂器。
進一步可選的，所述洗砂器包括洗砂桶和內部的若干斜板，洗砂桶的底部空置，所述提升管從洗砂桶底部穿入，水平布料管位于洗砂桶內的頂部，洗砂桶內的斜板處于水平布料管的下方；洗砂桶的頂部連接有洗砂水管，洗砂水管貫穿砂濾池并連接缺氧電化學池的第二進水口，用于將洗砂之后的洗砂水返回缺氧電化學池。
可選的，所述第一填料的制備原料包括生物炭、腐殖酸、鐵粉、粉煤灰和二氧化硅，所述生物炭為椰殼和秸稈粉碎并高溫?zé)峤夂蟮玫降�，所述腐殖酸包括棕腐殖酸和黑腐殖酸�?/p>
可選的，所述粉煤灰的粒徑為20 50μm，二氧化硅的粒徑為10 20μm，鐵粉的粒徑為10 20μm。
可選的，所述第一填料的各制備原料的質量分?jǐn)?shù)為：生物炭55 60份、腐殖酸8 13份、鐵粉5 8份、粉煤灰20 30份、二氧化硅10 15份，其中棕腐殖酸和黑腐殖酸的質量比為1:1。
所述第一填料的制備方法包括以下步驟：
（1）將椰殼和秸稈干燥后，粉碎至80 100目，再混合均勻，然后放入馬弗爐中500 600℃炭化2 3h，自然冷卻后得到所述生物炭；
（2）向所述生物炭中依次加入粉煤灰、二氧化硅和鐵粉，待前一種物料混合均勻后再加入后一種物料，得到骨料；
（3）向所述骨料中加入水、棕腐殖酸和黑腐殖酸混合后，進行造粒，然后烘干，得到所述第一填料。
可選的，步驟（3）中，加入的水與所述骨料、棕腐殖酸和黑腐殖酸的質量之和的質量比為(0.15 0.25):1；烘干溫度60 70℃；制得的第一填料的粒徑為3 5mm。
所述第二填料和第一填料的制備原料相同，所述第二填料的各制備原料的質量分?jǐn)?shù)為：生物炭55 60份、腐殖酸5 8份、鐵粉5 8份、粉煤灰20 30份、二氧化硅10 15份，其中棕腐殖酸和黑腐殖酸的質量比為1:1。各原料的粒徑與第一填料相同。所述第二填料的制備方法與第一填料相同。
本發明自制了第一填料和第二填料，其骨料包括生物炭、粉煤灰和二氧化硅，不僅具有較大的比表面積，而且性質穩定、成本低廉，強度能夠滿足污水處理需求。粉煤灰、椰殼和秸稈原料來源廣泛，還能夠廢物利用，環保收益明顯。另外，采用腐殖酸作為粘結劑，其不但性質穩定、成本低、無生物毒性，而且腐殖酸具有各種活性基團，使得制得的填料具有較高的活性，第一填料的腐殖酸還能為缺氧微生物提供適量的碳源，促進其在第一填料上生長繁殖，由于腐殖酸的用量相比于微生物的消耗大幾個數量級，且腐殖酸比廢水中的COD分子量大、降解難度高，所以微生物首先分解廢水中的COD維持生命，無需擔心腐殖酸被大量消耗而影響填料的強度。本發明意想不到的發現，所述第一填料和第二填料中的鐵粉能夠發揮磁場作用，缺氧或好氧微生物在磁場作用下能夠表現出更好的生物活性。
所述缺氧電化學池通電后，陽極板與陰極板之間會產生電場，第一填料會在電場感應作用下成為具有復極性的粒子電極，粒子電極的兩端分別做為陽極和陰極，每個填料粒子成為微小電解池，有效增加了電極面積和電解槽的面體比。電解過程中，通過電子傳遞方式將能量提供給缺氧微生物，促進其自身合成可溶性蛋白和多糖，提高關鍵酶活性，提升了生物電化學系統中微生物的高滲透壓適應能力，助于微生物快速適應高鹽環境。
缺氧電化學池內的微生物利用廢水中的可生化降解的COD為碳源，通過反硝化過程脫除廢水以及從好氧電化學池回流的硝化液中的硝態氮，同時攪拌裝置防止污泥沉淀，使廢水與污泥充分混合，使污水得以處理。
缺氧電化學池處理后的廢水通過第一出水口進入好氧電化學池，通過曝氣裝置維持水中溶解氧，適宜好氧微生物生長繁殖，使之成為優勢菌屬，好氧微生物進行有氧呼吸代謝，去除廢水中大部分COD，并且硝化菌利用無機碳為碳源，將氨氮轉化為硝態氮，產生的硝化液通過第一回流口回流至缺氧電化學池。
所述第一填料和第二填料，除了充當粒子電極和對污染物的吸附作用之外，同時活性污泥還能附著于填料粒子表面，由于填料較大的比表面積及其較強的吸附能力，在填料表面快速形成生物膜，提高單位容積內的生物量，縮短水力停留時間。在填料的表面生長的微生物膜由于填料流化碰撞、曝氣沖刷等作用，使失活的生物膜脫落，有助于微生物處于高活性的對數增長期，處理效率較高。
同時高鹽廢水為電解質溶液，電解質濃度越高，其單位容積中含有的離子數目也越高，電導率也越大，即當量電導也越大，所以高鹽廢水有利于電解過程。
電解體系運行時，對廢水中的難降解COD、脫氮除磷也具有作用，F(xiàn)e薄膜電極陽極板失電子，直接氧化和產生羥基自由基等，將廢水中難以生化的有機物開環斷鏈，去除難降解COD，并將有機磷的碳磷鍵破壞，將次磷酸鹽氧化為正磷酸鹽，使有機磷轉化為無機磷，并且進一步氧化氨氮，提升氨氮的去除率。同時Fe薄膜電極陽極板釋放鐵鹽，鐵鹽對磷起到絮凝作用，減少部分外加絮凝劑的投資。
（發明人：耿春茂;趙曙光;宋樂山;陳長松;曹意茹;何超群;李得元;曹長;劉思;鄭可卿;劉燦波;張穎;曾子玥;李倩）
