高新蒸發結晶含鹽廢水高含量有機物濃縮減量技術

發布時間:2023-10-11 10:35:28  中國污水處理工程網

公布日:2022.07.01

申請日:2020.12.28

分類號:C02F1/08(2006.01)I;C02F1/04(2006.01)I;C02F101/30(2006.01)N

摘要

本發明屬于廢水處理技術領域,涉及一種蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,有蒸發結晶系統提高廢水濃度后,大部分固液分離后的母液再回到蒸發系統繼續蒸發,小部分分流至刮膜蒸發器將廢液水進一步提高濃度,濃縮液進入耙式干燥機干燥減量、基本成固體排出干燥系統,送下一處理工段焚燒或者直接填埋,由于大量減量,節省了許多的后處理費用。


權利要求書

1.一種蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,其特征在于:經蒸發結晶系統處理后的含有機物含鹽廢水,首先進入刮膜蒸發器蒸發提高濃度,刮膜蒸發器輸出的濃縮液再輸入耙式干燥機干燥減量。

2.根據權利要求1所述的蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,其特征在于:所述耙式干燥機排出含有機物的固廢,送下一處理工段焚燒或填埋處理。

3.根據權利要求1所述的蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,其特征在于:在刮膜蒸發器前布置蒸發釜。

4.根據權利要求1所述的蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,其特征在于:含有機物含鹽廢水、濃縮液與含有機物固廢的重量比為10:2:1。

5.一種蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,其特征在于:經蒸發結晶系統處理后的含有機物含鹽廢水,首先進入刮膜蒸發器蒸發提高濃度,刮膜蒸發器輸出的濃縮液再輸入槳葉式蒸發器減量。

6.一種草甘膦母液蒸發結晶裝置工藝,其特征在于:采用四效蒸發結晶系統,采用逆流蒸發的方式,將草甘膦母液首先進入第四效蒸發器,第四效蒸發器輸出的濃縮液出料后進入第三效蒸發器,第三效蒸發器輸出的濃縮液伴有少量固體出料后進入第二效蒸發器,二效濃縮出料后析出總含固量的60%以上的氯化鈉固體,然后經過析鹽腿排出蒸發結晶系統。

7.一種甜菜堿濃縮蒸發結晶裝置工藝,其特征在于:甜菜堿濃液由第二效蒸發器進入,經第二效蒸發的濃縮液出料后再進入第一效高溫的加熱器,以克服部分的沸點升高產生的溫差,第一效經蒸發的濃縮液中含有55%以上氯化鈉固體,經固液分離除鹽后得到甜菜堿濃縮液。

8.一種處理含鹽廢水不需要晶粒度的結晶器,其特征在于:具有豎長形筒體,物料在結晶器的上部進入結晶器,已經成形的固體顆粒從結晶器的上部向罐底垂落后被排出結晶器,在結晶器的本體一側設計了一個高出罐體液位的腔體,上部有汽相管與結晶器上端相連。

發明內容

發明目的:為了克服現有技術中存在的不足,本發明提供一種蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝。

技術方案:為解決上述技術問題,本發明的蒸發結晶含鹽廢水高含量有機物的濃縮減量工藝,經蒸發結晶系統處理后的含有機物含鹽廢水,首先進入刮膜蒸發器蒸發提高濃度,刮膜蒸發器輸出的濃縮液再輸入耙式干燥機干燥減量。

具體地,所述耙式干燥機排出含有機物的固廢,送下一處理工段焚燒或填埋處理。含有機物含鹽廢水、濃縮液與含有機物固廢的重量比為10:2:1。

可以在刮膜蒸發器前布置蒸發釜,進一步提高濃度。

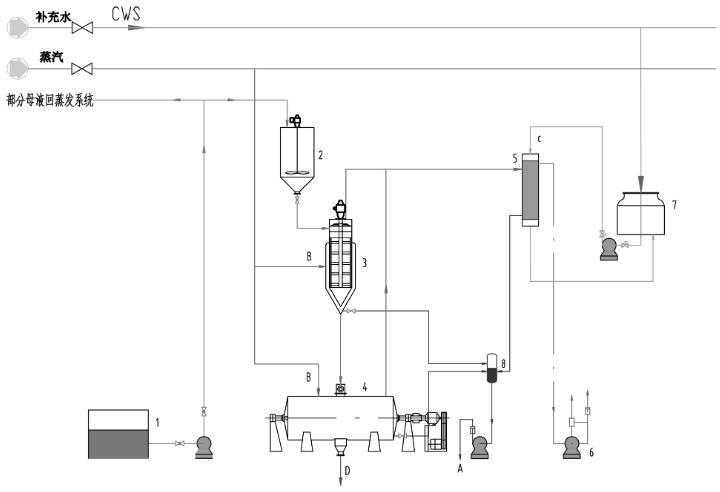

使用時,依托蒸發結晶設備自身的防結垢防堵塞的蒸發結晶專利技術,在由蒸汽換熱器與固液分離器組成的蒸發結晶回路中,蒸汽換熱器采用防結垢平底封頭的管箱,固液分離器的出料口內安裝螺旋推料板,在蒸發結晶系統中盡可能地提高廢水濃度后,大部分固液分離后的母液再回到蒸發系統繼續蒸發,小部分分流至蒸發釜、刮膜蒸發器將廢液水進一步提高濃度,然后進入耙式干燥機干燥減量、基本成固體排出干燥系統。

有益效果:本發明為處理含鹽廢水中含高濃度有機物廢水提供了全新的工藝方法,使用刮膜蒸發器和耙式干燥機的兩級濃縮干燥,將含鹽廢水中的有機物及焦油處理為基本成形的固體排出干燥系統,送下一處理工段焚燒或者直接填埋,由于大量減量,節省了許多的后處理費用。

(發明人:樹曉榮)
