公布日：2022.06.21
申請日：2022.03.08
分類號：B01D33/067(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;B01D35/30(2006.01)I;B08B9/093(2006.01)I
摘要
本發明公開了垃圾處理技術領域的一種餐廚垃圾廢水的污泥過濾處理裝置，包括殼體，所述殼體內腔的兩側均固定安裝有支架，所述支架的內部轉動連接有分離筒，該裝置與對比文件相比具有以下優點：首先在沖洗垃圾的時候垃圾處于翻滾狀態，這種設計方式能夠使垃圾的各個面都能過被沖洗，避免出現沖洗死角，使污泥分離的更加徹底，其次在沖洗的過程中分離筒能夠持續不間斷的將垃圾輸送到右側，然后從固體排出管排出，設備能夠不間斷的進行工作處理，提升了垃圾清理的效率，最后該裝置在殼體內部還設有沖洗管，能夠?qū)⒎蛛x筒的表面進行沖洗，在避免孔洞堵塞的同時還能夠增加設備的潔凈度，因此非常值得推廣。
權利要求書

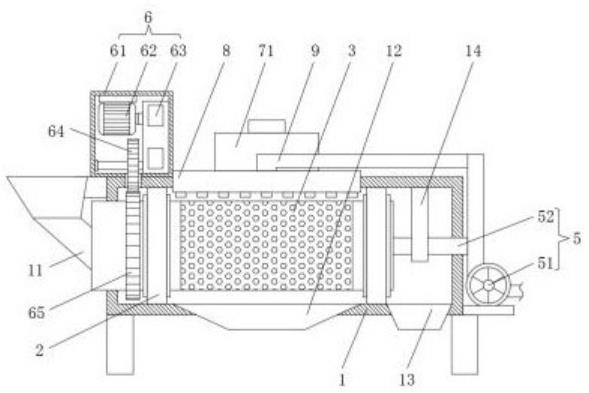

1.一種餐廚垃圾廢水的污泥過濾處理裝置，包括殼體（1），其特征在于：所述殼體（1）內腔的兩側均固定安裝有支架（2），所述支架（2）的內部轉動連接有分離筒（3），所述分離筒（3）的表面開設有孔洞，所述分離筒（3）的內壁固定安裝有螺旋板（4），所述殼體（1）的右側設置有噴淋機構（5）；所述殼體（1）頂部的左側設置有驅動機構（6），所述殼體（1）的后方設置有排氣機構（7）。
2.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述噴淋機構（5）包括水泵（51），所述水泵（51）固定安裝在殼體（1）的右側，所述水泵（51）的排出端連通有噴淋管（52），所述噴淋管（52）的左端延伸到分離筒（3）的內部，所述噴淋管（52）的表面固定安裝有噴嘴（53）。
3.根據權利要求2所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述殼體（1）內腔的頂部固定安裝有沖洗管（8），所述沖洗管（8）的頂部連通有輸送管（9），所述輸送管（9）的另一端與水泵（51）的排出端連通。
4.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述驅動機構（6）包括箱體（61），所述箱體（61）固定安裝在殼體（1）的頂部，所述箱體（61）內腔的頂部固定安裝有電機（62），所述箱體（61）內腔的底部固定安裝有減速機（63），所述電機（62）的輸出軸與減速機（63）的接入軸固定安裝，所述減速機（63）的接出軸固定安裝有主動齒（64），所述主動齒（64）的底部嚙合有齒盤（65），所述齒盤（65）固定安裝在分離筒（3）的表面。
5.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述排氣機構（7）包括抽氣機（71），所述抽氣機（71）固定安裝在殼體（1）的后方，所述抽氣機（71）的進氣端連通有抽取管（72），所述抽取管（72）的兩端均貫穿到殼體（1）的內部。
6.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述分離筒（3）內腔的左側轉動連接有密封板（10），所述密封板（10）通過軸承與分離筒（3）轉動連接，所述密封板（10）的左側連通有進料斗（11），所述進料斗（11）通過固定板與殼體（1）的左側固定安裝。
7.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述殼體（1）的底部連通有液體排出管（12），所述液體排出管（12）位于兩個支架（2）之間，所述殼體（1）底部的右側連通有固體排出管（13），所述固體排出管（13）位于分離筒（3）的右側。
8.根據權利要求1所述的餐廚垃圾廢水的污泥過濾處理裝置，其特征在于：所述殼體（1）內腔頂部的右側固定安裝有加固板（14），所述加固板（14）的內壁與噴淋管（52）的表面固定安裝。
發明內容
本發明的目的在于提供一種餐廚垃圾廢水的污泥過濾處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種餐廚垃圾廢水的污泥過濾處理裝置，包括殼體，所述殼體內腔的兩側均固定安裝有支架，所述支架的內部轉動連接有分離筒，所述分離筒的表面開設有孔洞，所述分離筒的內壁固定安裝有螺旋板，所述殼體的右側設置有噴淋機構；所述殼體頂部的左側設置有驅動機構，所述殼體的后方設置有排氣機構。
優選的，所述噴淋機構包括水泵，所述水泵固定安裝在殼體的右側，所述水泵的排出端連通有噴淋管，所述噴淋管的左端延伸到分離筒的內部，所述噴淋管的表面固定安裝有噴嘴。
優選的，所述殼體內腔的頂部固定安裝有沖洗管，所述沖洗管的頂部連通有輸送管，所述輸送管的另一端與水泵的排出端連通。
優選的，所述驅動機構包括箱體，所述箱體固定安裝在殼體的頂部，所述箱體內腔的頂部固定安裝有電機，所述箱體內腔的底部固定安裝有減速機，所述電機的輸出軸與減速機的接入軸固定安裝，所述減速機的接出軸固定安裝有主動齒，所述主動齒的底部嚙合有齒盤，所述齒盤固定安裝在分離筒的表面。
優選的，所述排氣機構包括抽氣機，所述抽氣機固定安裝在殼體的后方，所述抽氣機的進氣端連通有抽取管，所述抽取管的兩端均貫穿到殼體的內部。
優選的，所述分離筒內腔的左側轉動連接有密封板，所述密封板通過軸承與分離筒轉動連接，所述密封板的左側連通有進料斗，所述進料斗通過固定板與殼體的左側固定安裝。
優選的，所述殼體的底部連通有液體排出管，所述液體排出管位于兩個支架之間，所述殼體底部的右側連通有固體排出管，所述固體排出管位于分離筒的右側。
優選的，所述殼體內腔頂部的右側固定安裝有加固板，所述加固板的內壁與噴淋管的表面固定安裝。
與現有技術相比，本發明的有益效果是：本發明通過驅動機構來驅動分離筒旋轉，在分離筒旋轉的過程中，其內部的垃圾能夠通過螺旋板的導流逐漸輸送到右側，在垃圾輸送的過程中，噴淋機構能夠向分離筒內部噴灑清水，通過噴灑的清水來將垃圾中的淤泥沖洗分離，而且該裝置與對比文件相比具有以下優點：首先在沖洗垃圾的時候垃圾處于翻滾狀態，這種設計方式能夠使垃圾的各個面都能過被沖洗，避免出現沖洗死角，使污泥分離的更加徹底，其次在沖洗的過程中分離筒能夠持續不間斷的將垃圾輸送到右側，然后從固體排出管排出，設備能夠不間斷的進行工作處理，提升了垃圾清理的效率，最后該裝置在殼體內部還設有沖洗管，能夠?qū)⒎蛛x筒的表面進行沖洗，在避免孔洞堵塞的同時還能夠增加設備的潔凈度，因此非常值得推廣。
在水泵抽水的過程中，其中一部分清水能夠通過輸送管輸送到?jīng)_洗管中，然后通過沖洗管將清水排出，用來對分離筒的表面進行沖洗，這種設計方式不僅能夠避免孔洞堵塞，而且還能增加設備的潔凈度，通過密封板的設置能夠?qū)Ψ蛛x筒的左側進行密封，防止垃圾處理過程中的臭氣擴散，而且由于進料斗為持續不間斷的進料，因此通過固體垃圾能夠?qū)Τ魵庥兴钃�，并且該裝置中的密封板與分離筒為轉動連接狀態，能夠保證進料斗不會跟隨分離筒同步旋轉，以確保進料能夠順利進行，分離筒內部垃圾在沖洗的過程中，污泥會跟隨清水一同從孔洞中流出，此時液體排出管能夠?qū)α鞒龅奈鬯M行匯集，進而集中排放到排污池中進行后續的處理，而沖洗后的固體垃圾在從分離筒右側排出后能夠通過固體排出管收集，然后通過固體排出管排放到固體垃圾池中進行集中處理，通過加固板的設置，能夠?qū)娏芄苓M行加固，在噴淋管內部充滿清水的時候加固板能夠?qū)娏芄苓M行支撐，避免其折斷或者彎曲，進而提升設備的使用壽命。
（發明人：王斌;肖程）
