公布日：2022.05.27
申請日：2022.03.22
分類號：C02F1/72(2006.01)I;C02F1/40(2006.01)I;B01J8/18(2006.01)I;B01J8/34(2006.01)I
摘要
本發明提供了一種非均相芬頓廢水處理裝置，包括：反應器殼體，反應器殼體內由下向上依次分為布水區、填料區、分離區和清水區；第一分配區，設有雙氧水投加口，第一分配區經管道連接至所述填料區內；第二分配區，設有硫酸亞鐵投加口和廢水進水口，第二分配區經管道連接至布水區內；其中，第一分配區和第二分配區的管道上均設有循環泵，布水區與填料區之間設有可供水流通過的承托板，填料區內填充有催化劑填料；清水區上方設有排渣系統、噴淋器。該裝置可避免了大量雙氧水和硫酸亞鐵同時混合造成的羥基自由基自身淬滅問題，可提前活化廢水，有效提高雙氧水的利用效率，防止浮渣和浮沫累積造成出水惡化，保障廢水處理效果。
權利要求書
1.一種非均相芬頓廢水處理裝置，其特征在于，包括：反應器殼體，所述反應器殼體內由下向上依次分為布水區、填料區、分離區和清水區；第一分配區，設有雙氧水投加口，所述第一分配區經管道連接至所述填料區內；第二分配區，設有硫酸亞鐵投加口和廢水進水口，所述第二分配區經管道連接至所述布水區內；其中，所述第一分配區和第二分配區的管道上均設有循環泵，所述布水區與填料區之間設有可供水流通過的承托板，所述填料區內填充有催化劑填料；所述布水區內設有分配管，所述分配管經管道與所述第一分配區連接，所述分配管上設有若干直列布水管，若干所述直列布水管穿過所述承托板進入所述填料區內；所述承托板上設有過水孔，所述過水孔與直列布水管均布間插設置，所述過水孔的開口位置低于所述直列布水管的開口，且開口上均設有布水帽，所述布水帽上的布水孔孔徑小于所述催化劑填料的粒徑；所述第一分配區和第二分配區均設于所述反應器殼體上部，分別經分配區過水口與所述清水區連通。
2.根據權利要求1所述的非均相芬頓廢水處理裝置，其特征在于，所述布水區內設有穿孔布水管，所述穿孔布水管經管道與所述第二分配區連接。
3.根據權利要求1所述的非均相芬頓廢水處理裝置，其特征在于，所述第一分配區和第二分配區內均設有分配區擋板，所述分配區擋板上部設有透水口，所述透水口孔徑小于所述催化劑填料的粒徑。
4.根據權利要求1所述的非均相芬頓廢水處理裝置，其特征在于，所述清水區內設有穿孔集水管，所述穿孔集水管浸沒于所述清水區內，與所述反應器殼體上部的出水口連通。
5.根據權利要求1所述的非均相芬頓廢水處理裝置，其特征在于，所述分離區內設有反射板，用于攔截溢出填料區的催化劑填料。
6.根據權利要求1所述的非均相芬頓廢水處理裝置，其特征在于，還包括排渣系統，所述排渣系統包括：刮渣槳，位于所述清水區上部；電機，位于所述刮渣槳上部，與所述刮渣槳驅動連接；排渣槽，位于所述刮渣槳下部，其開口與所述刮渣槳下部配合，用于收集浮渣；排渣口，設于所述排渣槽一端，連接至所述反應器殼體外側。
7.根據權利要求6所述的非均相芬頓廢水處理裝置，其特征在于，還包括噴淋器，所述噴淋器位于所述排渣槽上遠離所述排渣口的一端處。
發明內容
本發明的目的在于提供一種非均相芬頓廢水處理裝置，以解決上述現有技術中存在的反應藥劑利用效率低的問題，該裝置可提前活化了廢水，避免大量雙氧水和硫酸亞鐵同時混合造成的羥基自由基自身淬滅問題，可有效提高雙氧水的利用效率，改善廢水處理效果。
為實現上述目的，本發明采用了如下技術方案：

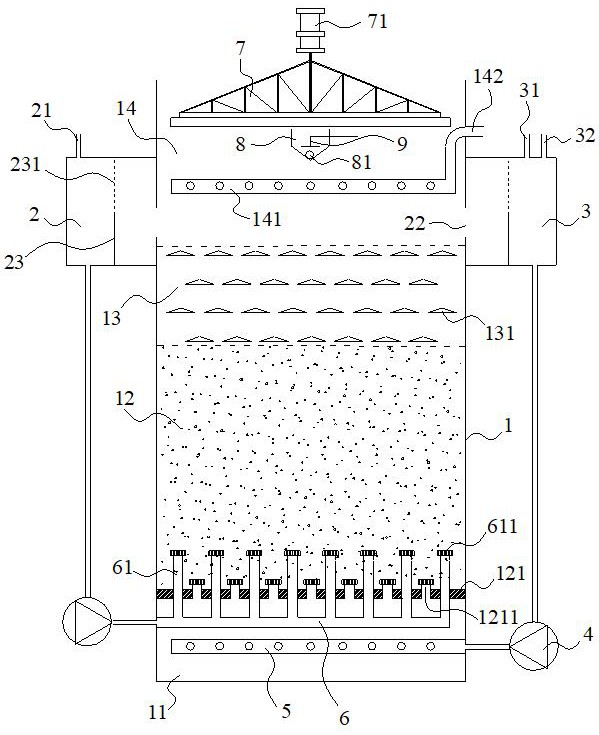

一種非均相芬頓廢水處理裝置，包括：
反應器殼體，所述反應器殼體內由下向上依次分為布水區、填料區、分離區和清水區；
第一分配區，設有雙氧水投加口，所述第一分配區經管道連接至所述填料區內；
第二分配區，設有硫酸亞鐵投加口和廢水進水口，所述第二分配區經管道連接至所述布水區內；
其中，所述第一分配區和第二分配區的管道上均設有循環泵，所述布水區與填料區之間設有可供水流通過的承托板，所述填料區內填充有催化劑填料。
在本申請的一種實施例中，所述布水區內設有穿孔布水管，所述穿孔布水管經管道與所述第二分配區連接。
在本申請的一種實施例中，所述布水區內設有分配管，所述分配管經管道與所述第一分配區連接，所述分配管上設有若干直列布水管，若干所述直列布水管穿過所述承托板進入所述填料區內。
在本申請的一種實施例中，所述承托板上設有過水孔，所述過水孔的開口位置低于所述直列布水管的開口，且開口上均設有布水帽，所述布水帽上的布水孔孔徑小于所述催化劑填料的粒徑。
在本申請的一種實施例中，所述第一分配區和第二分配區均設于所述反應器殼體上部，分別經分配區過水口與所述清水區連通。
在本申請的一種實施例中，所述第一分配區和第二分配區內均設有分配區擋板，所述分配區擋板上部設有透水口，所述透水口孔徑小于所述催化劑填料的粒徑。
在本申請的一種實施例中，所述清水區內設有穿孔集水管，所述穿孔集水管浸沒于所述清水區內，與所述反應器殼體上部的出水口連通。
在本申請的一種實施例中，所述分離區內設有反射板，用于攔截溢出填料區的催化劑填料。
在本申請的一種實施例中，還包括排渣系統，所述排渣系統包括：
刮渣槳，位于所述清水區上部；
電機，位于所述刮渣槳上部，與所述刮渣槳驅動連接；
排渣槽，位于所述刮渣槳下部，其開口與所述刮渣槳下部配合，用于收集浮渣；
排渣口，設于所述排渣槽一端，連接至所述反應器殼體外側。
在本申請的一種實施例中，還包括噴淋器，所述噴淋器位于所述排渣槽上遠離所述排渣口的一端處。
與現有技術相比，本發明的有益效果是：
1、現有的非均相芬頓流化床在采用內循環回流的方式進行催化劑流化時，反應所需的雙氧水與硫酸亞鐵常同時加入反應器布水區，大量的氧化劑一次性進入，會在短時間內產生大量羥基自由基（·OH），而羥基自由基（·OH）并不能全部與主要的有機物反應，部分會自身發生淬滅，存在藥劑的利用效率低的問題。而本申請的非均相芬頓廢水處理裝置，設置兩個分配區，硫酸亞鐵和廢水在第二分配區內混合，使廢水提前活化，然后進入反應器殼體底部的布水區內，雙氧水在第一分配區內稀釋后直接進入填料區內；經硫酸亞鐵活化的廢水由下部的布水區穿過承托板進入填料區與雙氧水混合進行反應，采用這種混合和布水方式，可避免大量的雙氧水與硫酸亞鐵同時混合造成羥基自由基自身發生淬滅的問題，提高反應效率及藥劑的利用率。
2、該裝置采用流化床的形式，利用循環泵提供的回流水，在反應器內形成較高的上升流速，使得在填料區內催化劑處在流化狀態，提高了反應效率；合理布局利用回流水，節約了用水，各功能區在反應器殼體內沿垂直方向設置，節約了空間和占地。
3、現有的非均相芬頓反應器在初次投入催化劑或在處理某些可能產生大量氣體的廢水時，如含有硫化物、脂類、表面活性劑等的廢水，反應器內會產生大量微氣泡，微氣泡會裹挾水中的懸浮物以及部分細微的催化劑形成浮渣或浮沫，使得出水惡化；出水中若含有大量的浮渣和浮沫，在反應后續的pH調節、絮凝過程中會影響絮凝效果，使得形成的污泥絮體中包裹大量的微氣泡，影響污泥的沉降性，造成沉淀池污泥上浮等，影響廢水處理效果。本申請?jiān)谇逅畢^(qū)上部設置排渣系統可及時、有效的去除反應過程中產生的浮渣和浮沫，防止浮渣和浮沫累積造成出水惡化，避免裹挾大量浮渣或氣泡的出水影響后續pH調節、絮凝和沉淀，保證廢水處理效果。
（發明人：孫磊;張鶴清;于金旗;吳振軍）
