公布日:2022.07.05
申請日:2022.04.25
分類號:C02F9/10(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種氣化廢水結晶鹽的生產裝置。所述裝置包括:減量化輔助單元、減量化單元和結晶鹽單元。減量化輔助單元和減量化單元均設有加藥模塊。加藥模塊通過其管路設置的至少兩個閥門組件的設置方式來控制第一組分和/或第二組分的加入量以及加藥后的氣化廢水的流動方向。本發明還涉及一種氣化廢水結晶鹽的生產方法。本發明通過控制第一組分和/或第二組分的加入量和控制閥門組件的啟閉,可靈活地對第一組分和第二組分的混合比、第一組分和第二組分的加入時間、持續時間以及加藥后的流動方向進行組合控制,從而解決現有技術存在的藥物過量、停止較慢以及難以調節的問題。
權利要求書
1.一種氣化廢水結晶鹽的生產裝置,其特征在于,所述裝置包括:用于將第一組分和/或第二組分加入氣化廢水中的加藥模塊;其中,所述加藥模塊基于其管路設置的至少兩個閥門組件的設置方式來控制所述第一組分和/或第二組分的加入量,和控制加藥后的氣化廢水的流動方向,其中,所述設置方式是指所述閥門組件中的兩個閥門按照導通方向相反的方式連接,并且所述閥門組件的連接處的一端連接至被處理的氣化廢水,所述閥門組件的遠離連接處的另外兩端分別連接至第一組分和第二組分,所述加藥模塊還用于納濾模塊、第一減量化模塊和第二減量化模塊的清洗,其中,所述清洗包括酸洗和堿洗,所述加藥模塊將酸和堿分別作為第一組分和第二組分,所述加藥模塊的第一流動管道和第二流動管道連接至納濾模塊、第一減量化模塊和第二減量化模塊出水端,第三流動管道連接至納濾模塊、第一減量化模塊和第二減量化模塊進水端,在進行減量化時,通過閥門組件關閉所述第一流動管道和第二流動管道,同時關閉第一組分和第二組分的加入,氣化廢水通過第三流動管道進入,在進行清洗時,第一組分和第二組分加入清洗水中,并分別從所述第一流動管道和第二流動管道由納濾模塊、第一減量化模塊和第二減量化模塊出水端流入,從納濾模塊、第一減量化模塊和第二減量化模塊進水端流出并進入第三流動管道。
2.如權利要求1所述的氣化廢水結晶鹽的生產裝置,其特征在于,在酸洗時,所述加藥模塊基于所述第一組分和第二組分的加入量和濃度控制進行酸洗的模塊的PH值在第一閾值內,在堿洗時,所述加藥模塊基于所述第一組分和第二組分的加入量和濃度控制進行堿洗的模塊的PH值在第二閾值內。
3.如權利要求2所述的氣化廢水結晶鹽的生產裝置,其特征在于,在所述酸洗或堿洗完成后,所述加藥模塊的第三流動管道通過注入清水,將所述納濾模塊、第一減量化模塊和第二減量化模塊的PH值恢復至第三閾值內,其中,在所述PH值恢復至第三閾值內之后,所述閥門組件關閉所述第一流動管道和第二流動管道以進行生產和清洗的切換。
4.如權利要求3所述的氣化廢水結晶鹽的生產裝置,其特征在于,所述加藥模塊將所述減量化輔助單元和減量化單元分別需要加入的第一組分和/或第二組分進行混合添加并控制其比例和流動管道,其中,弱酸陽床包括進水閥、反洗進水閥、酸再生閥和堿再生閥,所述加藥模塊的所述第一流動管道和第二流動管道分別連接至所述酸再生閥和堿再生閥,所述第三流動管道連接至進水閥,通過所述加藥模塊的閥門組件的設置方式控制加入的酸或堿的含量并控制所述酸或堿流入的流動管道。
5.如權利要求4所述的氣化廢水結晶鹽的生產裝置,其特征在于,所述閥門被配置為:在所述閥門處于關閉狀態時,所述閥門只存在一個導通方向,而在所述閥門處于打開狀態時,所述閥門存在兩個導通方向,其中,在一個閥門處于關閉狀態而另一個閥門處于打開狀態的情況下,兩個所述閥門按照導通方向相反的方式連接,所述第一組分或第二組分能夠按照可調比例與被處理的氣化廢水混合并進入相應的管道。
6.如權利要求5所述的氣化廢水結晶鹽的生產裝置,其特征在于,兩個所述閥門組件共同連接至被處理的氣化廢水,并且所述閥門組件的另外兩端分別連接至第一組分和第二組分,兩個所述閥門組件靠近被處理的氣化廢水的一端還連接至所述第三流動管道,兩個所述閥門組件遠離被處理的氣化廢水的一端還分別連接至所述第一流動管道和第二流動管道。
7.一種氣化廢水結晶鹽的生產方法,其特征在于,所述方法包括:對所述氣化廢水中的多種化合物預處理;進行至少一個減量化步驟以從所述氣化廢水中得到減量化產水,并獲得減量化濃水;將所述減量化濃水蒸發結晶;其中,所述方法還包括:將第一組分和/或第二組分加入被處理的氣化廢水中,基于管路設置的至少兩個閥門組件的設置方式來控制所述第一組分和/或第二組分的加入量,和控制加藥后的氣化廢水的流動方向,其中,所述設置方式是指所述閥門組件中的兩個閥門按照導通方向相反的方式連接,并且所述閥門組件的連接處的一端連接至被處理的氣化廢水,所述閥門組件的遠離連接處的另外兩端分別連接至第一組分和第二組分,兩個所述閥門組件共同連接至被處理的氣化廢水,并且所述閥門組件的另外兩端分別連接至第一組分和第二組分,兩個所述閥門組件靠近被處理的氣化廢水的一端還連接至第三流動管道,兩個所述閥門組件遠離被處理的氣化廢水的一端還分別連接至第一流動管道和第二流動管道。
8.如權利要求7所述的氣化廢水結晶鹽的生產方法,其特征在于,所述閥門被配置為:在所述閥門處于關閉狀態時,所述閥門只存在一個導通方向,而在所述閥門處于打開狀態時,所述閥門存在兩個導通方向,其中,在一個閥門處于關閉狀態而另一個閥門處于打開狀態的情況下,兩個所述閥門按照導通方向相反的方式連接,所述第一組分或第二組分能夠按照可調比例與被處理的氣化廢水混合并進入相應的管道。
發明內容
針對現有技術之不足,本發明的技術方案是提供一種氣化廢水結晶鹽的生產裝置,所述裝置包括:減量化輔助單元,用于預處理所述氣化廢水中的多種化合物;減量化單元,用于進行至少一個減量化步驟以從所述氣化廢水中得到減量化產水,從而獲得減量化濃水;結晶鹽單元,用于將所述減量化濃水蒸發結晶為氯化鈉。其中,所述減量化輔助單元和減量化單元均設有加藥模塊,所述加藥模塊將第一組分和/或第二組分加入在所述減量化輔助單元或減量化單元中處理的氣化廢水中,所述加藥模塊基于其管路設置的至少兩個閥門組件的設置方式來控制所述第一組分和/或第二組分的加入量,和控制加藥后的氣化廢水的流動方向,其中,所述設置方式是指所述閥門組件中的兩個閥門按照導通方向相反的方式連接,并且所述閥門組件的連接處的一端連接至被處理的氣化廢水,所述閥門組件的遠離連接處的另外兩端分別連接至第一組分和第二組分。上述第一組分和第二組分是基于加藥模塊的應用場景進行相應替換的。例如在加藥模塊用于弱酸陽床時,第一組分和第二組分分別是鹽酸和氫氧化鈉;在加藥模塊用于納濾模塊、第一減量化模塊和第二減量化模塊的清洗時,第一組分和第二組分分別是酸和堿(檸檬酸和次氯酸鈉);在加藥模塊用于低壓蒸汽的轉送時,第一組分和第二組分分別是三效蒸發器和干燥器內的料液。本發明通過控制第一組分和/或第二組分的加入量和控制閥門組件的啟閉,可靈活地對第一組分和第二組分的混合比、第一組分和第二組分的加入時間、持續時間以及加藥后的流動方向進行組合控制。
根據一種優選的實施方式,所述加藥模塊還用于納濾模塊、第一減量化模塊和第二減量化模塊的清洗。所述清洗包括酸洗和堿洗。所述加藥模塊將酸和堿分別作為第一組分和第二組分。所述加藥模塊的第一流動管道和第二流動管道連接至模塊出水端,第三流動管道連接至模塊進水端。在進行減量化時,通過閥門組件關閉所述第一流動管道和第二流動管道,同時關閉第一組分和第二組分的加入,氣化廢水通過第三流動管道進入。在進行清洗時,第一組分和第二組分加入清洗水中,并分別從所述第一流動管道和第二流動管道由模塊出水端流入,從所述模塊進水端流出并進入第三流動管道。本發明通過加藥模塊控制加入的酸和堿的量和不同的流動方向,以控制酸洗時PH在2-3之間,在堿洗時PH在11-12之間,實現對酸和堿的實時調控和混合的充分進行,從而解決了由于清洗過程的不透明,導致的酸或堿未被消耗的問題,延長了減量化單元的使用壽命。
根據一種優選的實施方式,在酸洗時,所述加藥模塊基于所述第一組分和第二組分的加入量和濃度控制進行酸洗的模塊的PH值在第一閾值內。在堿洗時,所述加藥模塊基于所述第一組分和第二組分的加入量和濃度控制進行堿洗的模塊的PH值在第二閾值內。
在所述酸洗或堿洗完成后,所述加熱模塊的第三流動管道通過注入清水,將所述納濾模塊、第一減量化模塊和第二減量化模塊的PH值恢復至第三閾值內。在所述PH值恢復至第三閾值內之后,所述閥門組件關閉所述第一流動管道和第二流動管道以進行生產和清洗的切換。
根據一種優選的實施方式,所述加藥模塊將所述減量化輔助單元和減量化單元分別需要加入的對應的第一組分和/或第二組分進行混合添加并控制其比例和流動管道。其中,所述弱酸陽床包括床體、排氣閥、上排閥、中排閥、下排閥、產水閥、進水閥、反洗進水閥、酸再生閥和堿再生閥,所述加藥模塊的所述第一流動管道和第二流動管道分別連接至所述酸再生閥和堿再生閥,所述第三流動管道連接至進水閥,通過所述加藥模塊的閥門組件的設置方式控制加入的酸或堿的含量并控制所述酸或堿流入的流動管道。酸再生和堿再生分別通過第一流動管道和第二流動管道進行,防止其相互發生中和反應,并且通過儀表控制酸或堿的進入量,便于酸再生和堿再生的進行,節省了時間成本,便于各再生的有序進行。第三流動管道用于最終的沖洗,將各步驟分別進行,實現加藥和時間的充分利用,從而提高產水效率。
根據一種優選的實施方式,所述閥門被配置為:在所述閥門處于關閉狀態時,所述閥門只存在一個導通方向,即單向?qū)。而在所述閥門處于打開狀態時,所述閥門存在兩個導通方向,即雙向?qū)。在一個閥門處于關閉狀態而另一個閥門處于打開狀態的情況下,兩個所述閥門按照導通方向相反的方式連接,所述第一組分或第二組分能夠按照可調比例與被處理的氣化廢水混合并進入相應的管道。本發明通過調控閥門的啟閉狀態,實現對第一組分和第二組分流動方向、最終流動管道以及流量大小和時間的控制。

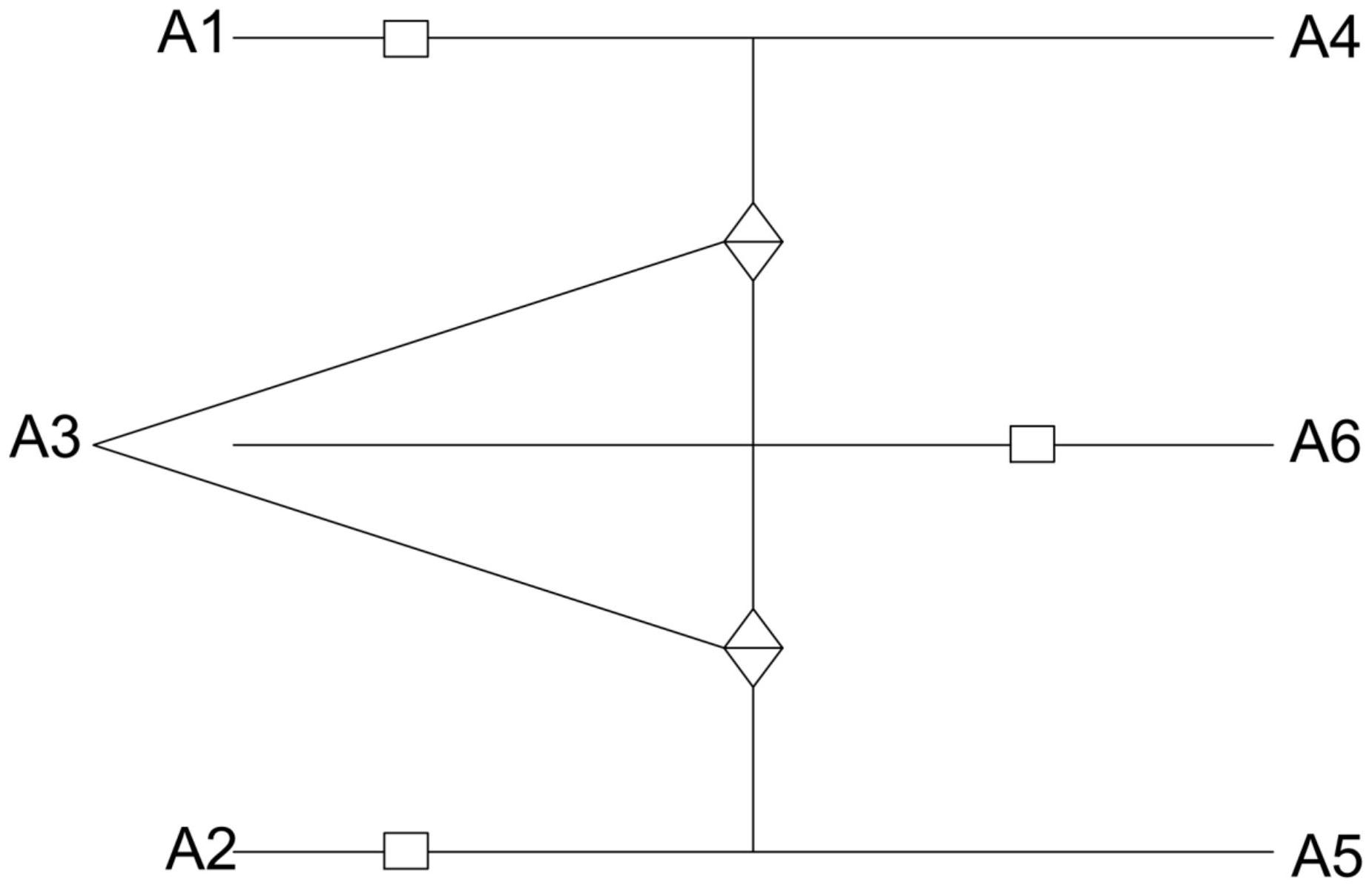

根據一種優選的實施方式,兩個所述閥門組件共同連接至被處理的氣化廢水,并且所述閥門組件的另外兩端分別連接至第一組分和第二組分,兩個所述閥門組件靠近被處理的氣化廢水的一端還連接至所述第三流動管道,兩個所述閥門組件遠離被處理的氣化廢水的一端還分別連接至所述第一流動管道和第二流動管道。本發明通過閥門組件的連接方式,控制處理的氣化廢水與第一組分混合,或與第二組分混合,或與第一組分和第二組分混合,并進入第一流動管道或第二流動管道或第三流動管道,以實現對加藥量和流動方向的控制。
根據一種優選的實施方式,所述減量化輔助單元包括調節池、澄清池、污泥池、高強度膜池、活性炭過濾器以及弱酸陽床,其中,所述澄清池需要加入聚鐵、氫氧化鈉、純堿、PAM和鹽酸,所述高強度膜池前端加入次氯酸鈉和鹽酸,所述弱酸陽床中加入鹽酸和氫氧化鈉。所述減量化單元包括納濾模塊、第一減量化模塊和第二減量化模塊,其中,所述納濾模塊加入還原劑、非氧化性殺菌劑和阻垢劑,所述第一減量化模塊和第二減量化模塊加入阻垢劑。上述加藥操作均可采用加藥模塊進行,以對加藥過程進行精準調控。與現有技術相比,現有技術常采用加藥泵直接投入相應裝置中,難以精準控制其加藥量、加藥時間以及流動方向。不僅如此,通過本發明閥門的設置方式,達到了自鎖效果,使得閥門組件直接控制藥物的加入而非通過泵提升加入,解決泵提升導致的藥物過量,停止較慢,難以調節的問題。
根據一種優選的實施方式,所述結晶鹽單元包括三效蒸發器、離心機以及干燥器,其中,所述加藥模塊還用于將低壓蒸汽送至三效蒸發器和干燥器作為熱源,所述低壓蒸汽通過所述第一流動管道和第二流動管道分別進入所述三效蒸發器和干燥器并加入其中料液。
本發明還涉及一種氣化廢水結晶鹽的生產方法,所述方法包括:預處理所述氣化廢水中的多種化合物;進行至少一個減量化步驟以從所述氣化廢水中得到減量化產水,從而獲得減量化濃水;將所述減量化濃水蒸發結晶為氯化鈉;其中,所述方法還包括:將第一組分和/或第二組分加入被處理的氣化廢水中,基于管路設置的至少兩個閥門組件的設置方式來控制所述第一組分和/或第二組分的加入量,和控制加藥后的氣化廢水的流動方向,其中,所述設置方式是指所述閥門組件中的兩個閥門按照導通方向相反的方式連接,并且所述閥門組件的連接處的一端連接至被處理的氣化廢水,所述閥門組件的遠離連接處的另外兩端分別連接至第一組分和第二組分。
根據一種優選的實施方式,所述閥門被配置為:在所述閥門處于關閉狀態時,所述閥門只存在一個導通方向。而在所述閥門處于打開狀態時,所述閥門存在兩個導通方向。在一個閥門處于關閉狀態而另一個閥門處于打開狀態的情況下,兩個所述閥門按照導通方向相反的方式連接,所述第一組分或第二組分能夠按照可調比例與被處理的氣化廢水混合并進入相應的管道。
根據一種優選的實施方式,兩個所述閥門組件共同連接至被處理的氣化廢水,并且所述閥門組件的另外兩端分別連接至第一組分和第二組分,兩個所述閥門組件靠近被處理的氣化廢水的一端還連接至所述第三流動管道,兩個所述閥門組件遠離被處理的氣化廢水的一端還分別連接至所述第一流動管道和第二流動管道。
本發明的有益技術效果:
(1)本發明通過控制第一組分和/或第二組分的加入量和控制閥門組件的啟閉,可靈活地對第一組分和第二組分的混合比、第一組分和第二組分的加入時間、持續時間以及加藥后的流動方向進行組合控制,從而調控加藥量,并且實現藥物與廢水的充分混合,以及基于所加藥物調控廢水的流動水徑,進而充分利用各減排環節的藥物,以提高氣化廢水的結晶效率和過濾效果;
(2)本發明的加藥操作均可采用加藥模塊進行,以對加藥過程進行精準調控。與現有技術相比,現有技術常采用加藥泵直接投入相應裝置中,難以精準地控制加藥泵的加藥量、加藥時間以及流動方向。此外,通過本發明閥門的設置方式,還能夠達到自鎖效果,以及通過閥門組件直接控制藥物的加入而非通過泵提升加入,以解決泵提升所導致的藥物過量、停止較慢以及難以調節的問題;
(3)酸再生和堿再生分別通過第一流動管道和第二流動管道進行,從而能夠防止酸和堿發送中和反應,并且通過儀表控制酸或堿的進入量,便于酸再生和堿再生的進行,節省了時間成本,便于各再生的有序進行。第三流動管道用于最終的沖洗和將各步驟分別進行,以實現對加藥和時間的充分利用,從而提高產水的效率;
(4)本發明通過加藥模塊控制加入的酸和堿的量,以及不同的流動方向,以使得在酸洗時,PH值在2-3之間,在堿洗時,PH值在11-12之間,以實現對酸和堿的實時調控和充分混合,從而解決了由于清洗過程的不透明而導致的酸或堿未被消耗的問題,最終延長了減量化單元的使用壽命。
(發明人:張建飛;李艷霞;趙峰燕;魯喜平)
