公布日：2022.07.01
申請日：2020.12.31
分類號：C02F9/12(2006.01)I;C02F1/72(2006.01)I
摘要
本發明提出強化芬頓氧化法廢水處理裝置，屬于廢水處理技術領域；目的是解決傳統的芬頓反應原子接觸率和接觸比表面低的問題；技術方案為，包括依次連通設置的調酸裝置、高壓靜電發生裝置、催化氧化反應裝置和穩定池，催化氧化反應裝置內依次設置有多層催化劑填料，酸液儲罐、催化劑儲罐和氧化劑儲罐的一端均設置有計量泵，高壓靜電發生裝置對芬頓反應的水體進行處理后，水分子極性增強，水體電位增高，大的水分子族團被粉碎；技術效果為，本發明的芬頓反應更充分、更完全、更徹底無限接近理論值，從而達到既產生足夠量的羥基自由基，又使而副產品最小化，減少了二次污染，降低了成本，提高了經濟效益。
權利要求書

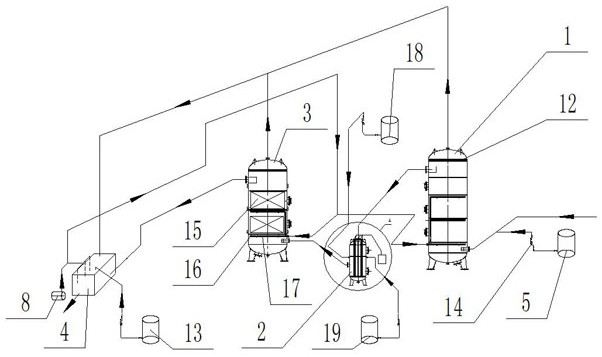

1.強化芬頓氧化法廢水處理裝置，包括依次連通設置的調酸裝置、催化氧化反應裝置和穩定池，其特征在于，還包括高壓靜電發生裝置，所述高壓靜電發生裝置的一端與所述調酸裝置相連通，另一端與所述催化氧化反應裝置相連通，所述催化氧化反應裝置內依次設置有多層催化劑填料，所述調酸裝置遠離所述高壓靜電發生裝置的一端連通設置有酸液儲罐，所述調酸裝置與所述酸液儲存罐之間設置有計量泵，所述高壓靜電發生裝置連通設置有催化劑儲罐和氧化劑儲罐，所述高壓靜電發生裝置與所述催化劑儲罐之間設置有計量泵，所述高壓靜電發生裝置與所述氧化劑儲罐之間設置有計量泵；所述高壓靜電發生裝置包括高壓直流電源和高壓靜電反應器，所述高壓直流電源提供的電壓為25000-35000伏，所述高壓靜電反應器的材料是鋼材或者混凝土，所述高壓靜電反應器包括反應器殼體及用于支撐所述殼體的底座，所述底座接地，所述反應器殼體中繞所述反應器殼體的軸線環形均布有高壓電極棒，所述高壓電極棒與所述反應器殼體的軸線平行，所述高壓電極棒通過固定架與所述反應器殼體固定連接，所述高壓電極棒與所述高壓直流電源的正極通過導線相連接，所述反應器殼體上設置有進水口、出水口、催化劑入口和氧化劑入口，所述催化劑入口、所述氧化劑入口均與所述進水口相垂直。
2.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述調酸裝置內自上而下設置有多孔隔板和曝氣管，所述曝氣管設置在所述多孔隔板的下方。
3.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述催化劑填料設置有至少兩層。
4.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述調酸裝置和所述催化氧化反應裝置均是圓柱形殼體，底部密封，頂部通過管道與所述穩定池相連通。
5.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述催化劑填料的下方依次設置有多孔隔板和曝氣管，所述曝氣管的一端設置有鼓風機。
6.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述的催化劑填料為鐵碳催化劑填料和非均相催化劑填料。
7.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述催化劑填料的純度為90%以上。
8.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述穩定池與堿液儲罐相連通。
9.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，所述進水口設置在所述反應器殼體的頂部，所述催化劑入口、所述氧化劑入口設置在所述反應器殼體的側部。10.根據權利要求1所述的強化芬頓氧化法廢水處理裝置，其特征在于，催化劑為硫酸亞鐵溶液，氧化劑為雙氧水，所述酸液為硫酸。
發明內容
本發明克服了現有技術的不足，提出強化芬頓氧化法廢水處理裝置，目的是解決傳統的芬頓反應原子接觸率和接觸比表面低的問題。
為了達到上述目的，本發明是通過如下技術方案實現的。
強化芬頓氧化法廢水處理裝置，包括依次連通設置的調酸裝置、催化氧化反應裝置和穩定池，還包括高壓靜電發生裝置，所述高壓靜電發生裝置的一端與所述調酸裝置相連通，另一端與所述催化氧化反應裝置相連通，所述催化氧化反應裝置內依次設置有多層催化劑填料，所述調酸裝置遠離所述高壓靜電發生裝置的一端連通設置有酸液儲罐，所述調酸裝置與所述酸液儲存罐之間設置有計量泵，所述高壓靜電發生裝置連通設置有催化劑儲罐和氧化劑儲罐，所述高壓靜電發生裝置與所述催化劑儲罐之間設置有計量泵，所述高壓靜電發生裝置與所述氧化劑儲罐之間設置有計量泵；所述高壓靜電發生裝置包括高壓直流電源和高壓靜電反應器，所述高壓直流電源提供的電壓為25000-35000伏，所述高壓靜電反應器的材料是鋼材或者混凝土，所述高壓靜電反應器包括反應器殼體及用于支撐所述殼體的底座，所述底座接地，所述反應器殼體中繞所述反應器殼體的軸線環形均布有高壓電極棒，所述高壓電極棒與所述反應器殼體的軸線平行，所述高壓電極棒通過固定架與所述反應器殼體固定連接，所述高壓電極棒與所述高壓直流電源的正極通過導線相連接，所述反應器殼體上設置有進水口和出水口，所述高壓靜電發生裝置上設置有催化劑入口、氧化劑入口，所述催化劑入口、所述氧化劑入口均與所述進水口相垂直。
進一步的，所述調酸裝置內自上而下設置有多孔隔板和曝氣管，所述曝氣管設置在所述多孔隔板的下方。
進一步的，所述催化劑填料設置有至少兩層。
進一步的，所述調酸裝置和所述催化氧化反應裝置均是圓柱形殼體，底部密封，頂部通過管道與所述穩定池相連通。
進一步的，所述催化劑填料的下方依次設置有多孔隔板和曝氣管，所述曝氣管的一端設置有鼓風機。
進一步的，所述的催化劑填料為鐵碳催化劑填料和非均相催化劑填料。
進一步的，所述催化劑填料的純度為90%以上。
進一步的，所述穩定池與堿液儲罐相連通。
進一步的，所述進水口設置在所述反應器殼體的頂部，所述催化劑入口、所述氧化劑入口設置在所述反應器殼體的側部。
進一步的，催化劑為硫酸亞鐵溶液，氧化劑為雙氧水，所述酸液為硫酸。
本發明相對于現有技術所產生的有益效果為：本發明通過設置高壓靜電發生裝置，對芬頓反應的水體進行處理，使得帶有極性的水分子和水體中的各種陰陽離子更加有序充分接觸，大大增加了反應機會和時間，使得芬頓反應更充分、更完全、更徹底無限接近理論值，既能夠產生足夠量的羥基自由基，又能夠保證副產品最小化；往高壓靜電發生裝置中投加的硫酸亞鐵溶液、雙氧水的方向均與水流的方向相垂直，使得硫酸亞鐵溶液、雙氧水與高壓靜電處理的水充分接觸，提高了反應效率；通過設置計量泵，提高了加入的催化劑和氧化劑的精度，再通過在催化氧化反應裝置內依次設置純度在90%以上的催化劑填料，彌補了前置催化劑純度不純、計量誤差及原水有機物波動變化而引起的因反應催化劑不足而導致的氧化反應不充分的弊病，從而有效提高了各種藥劑的精準率，大大降低了藥劑因過量添加的浪費，確保了羥基自由基的生成和對廢水中有機物的開環、破鏈、分解的效率，達到工藝整體設計要求，同時大大降低了污泥的產生，其污泥降減量比傳統芬頓反應減少1/4-1/3，大大的減少了二次污染；通過設置催化劑填料，在高壓靜電水體中因為其電位差但無電流之形成現象，造成催化劑填料在釋放自身離子的同時產生出微量的臭氧，從而提高了裝置的氧化性能；由于經高壓靜電處理過的水體中水分子極性增強，整個水體無論出于何種狀態都對周圍環境具有電荷的微粒具有超強的吸附能力，因此其具有絮凝和吸附能力的作用，大大增加了其絮凝沉淀效果，減少穩定池中絮凝劑的投加量，降低了成本，提高了經濟效益。
（發明人：和晉學;李浩瑄;閆鵬;王安安;趙翔龍;牛文亮）
