公布日：2022.04.19
申請日：2021.11.29
分類號：E03F5/22(2006.01)I;E03F5/14(2006.01)I;E03F5/08(2006.01)I
摘要
本發明公開了一種一體化污水提升預制泵站，屬于預制泵站技術領域，包括筒體和筒體支撐組件，所述筒體的側壁上設有進水組件和排水組件，所述筒體中設有泵水組件，所述泵水組件與所述排水組件連通，所述筒體的底部設有排污組件，所述排污組件與所述筒體的底部連通。
權利要求書

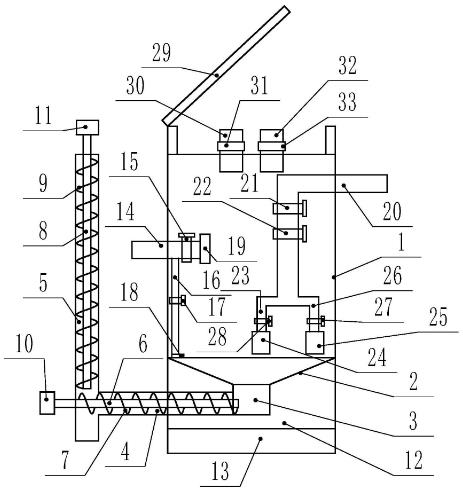

1.一種一體化污水提升預制泵站，其特征在于：包括筒體和筒體支撐組件，所述筒體的側壁上設有進水組件和排水組件，所述筒體中設有泵水組件，所述泵水組件與所述排水組件連通，所述筒體的底部設有排污組件，所述排污組件與所述筒體的底部連通。
2.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述筒體包括倒圓臺形的筒底，所述筒底設有排污槽，所述排污槽與所述排污組件連通。
3.根據權利要求2所述的一種一體化污水提升預制泵站，其特征在于：所述排污組件包括第一排污管、第二排污管、第一驅動件和第二驅動件，所述第一排污管的一端與所述排污槽連通，所述第一排污管的另一端與所述第二排污管連通，所述第二排污管的一端與所述第一排污管連通，所述第二排污管的另一端與外界連通，所述第一排污管中設有第一排污件，所述第二排污管中設有第二排污件，所述第一驅動件與所述第一排污件連接，所述第二驅動件與所述第二排污件連接。
4.根據權利要求3所述的一種一體化污水提升預制泵站，其特征在于：所述第一排污件包括第一支撐軸，所述第一支撐軸上設有第一螺旋葉片，所述第一驅動件包括第一電機，所述第一支撐軸與所述第一電機的動力輸出端連接，所述第二排污件包括第二支撐軸，所述第二支撐軸上設有第二旋轉葉片，所述第二驅動件包括第二電機，所述第二支撐軸與所述第二電機的動力輸出端連接。
5.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述進水組件包括與所述筒體內部連通的進水管和清洗組件，所述清洗組件與所述進水管連通，所述進水管上設有進水閥和粉碎組件。
6.根據權利要求5所述的一種一體化污水提升預制泵站，其特征在于：所述粉碎組件包括粉碎件和粉碎格柵，所述粉碎格柵包括套設在所述進水管上的格柵支架，所述格柵支架上設有第一刀片，所述第一刀片的刃口朝向遠離所述筒體的一側，所述粉碎件包括粉碎支撐軸，所述粉碎支撐軸與所述粉碎格柵固定連接，所述粉碎支撐軸上套設有支撐環，所述支撐環上設有若干第二刀片。
7.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述支撐組件包括地基層和混凝土層，所述混凝土層設置在所述地基層之上，所述筒體設置在所述混凝土之上。
8.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述一體化污水提升預制泵站還包括通風組件，所述通風組件上方設有蓋板，所述蓋板與所述筒體活動連接，所述通風組件包括設置在所述筒體頂部的進風件和排風件，所述進風件包括與所述筒體內部連通的進風套筒，所述進風套筒中設有進風風機，所述排風件包括與所述筒體內部連通的排風套筒，所述排風套筒中設有排風風機。
9.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述排水組件包括排水管，所述排水管與所述泵水組件連通，所述排水管上設有排水閥和排水止回閥，所述排水止回閥設置在所述排水閥與所述泵水組件間。
10.根據權利要求1所述的一種一體化污水提升預制泵站，其特征在于：所述泵水組件包括主水泵和備用水泵，所述主水泵通過第一連接管與所述排水管連通，所述備用水泵通過第二連接管與所述排水管連通，所述第一連接管上設有第一閥門，所述第二連接管上設有第二閥門。
發明內容
本發明要解決的技術問題是提供一種一體化污水提升預制泵站，能夠排出泵站底部沉積的雜質。
為了解決上述技術問題，本發明的技術方案為：
一種一體化污水提升預制泵站，包括筒體和筒體支撐組件，所述筒體的側壁上設有進水組件和排水組件，所述筒體中設有泵水組件，所述泵水組件與所述排水組件連通，所述筒體的底部設有排污組件，所述排污組件與所述筒體的底部連通。
優選的，所述筒體包括倒圓臺形的筒底，所述筒底設有排污槽，所述排污槽與所述排污組件連通。
優選的，所述排污組件包括第一排污管、第二排污管、第一驅動件和第二驅動件，所述第一排污管的一端與所述排污槽連通，所述第一排污管的另一端與所述第二排污管連通，所述第二排污管的一端與所述第一排污管連通，所述第二排污管的另一端與外界連通，所述第一排污管中設有第一排污件，所述第二排污管中設有第二排污件，所述第一驅動件與所述第一排污件連接，所述第二驅動件與所述第二排污件連接。
優選的，所述第一排污件包括第一支撐軸，所述第一支撐軸上設有第一螺旋葉片，所述第一驅動件包括第一電機，所述第一支撐軸與所述第一電機的動力輸出端連接，所述第二排污件包括第二支撐軸，所述第二支撐軸上設有第二旋轉葉片，所述第二驅動件包括第二電機，所述第二支撐軸與所述第二電機的動力輸出端連接。
優選的，所述進水組件包括與所述筒體內部連通的進水管和清洗組件，所述清洗組件與所述進水管連通，所述進水管上設有進水閥和粉碎組件。
優選的，所述粉碎組件包括粉碎件和粉碎格柵，所述粉碎格柵包括套設在所述進水管上的格柵支架，所述格柵支架上設有第一刀片，所述第一刀片的刃口朝向遠離所述筒體的一側，所述粉碎件包括粉碎支撐軸，所述粉碎支撐軸與所述粉碎格柵固定連接，所述粉碎支撐軸上套設有支撐環，所述支撐環上設有若干第二刀片。
優選的，所述支撐組件包括地基層和混凝土層，所述混凝土層設置在所述地基層之上，所述筒體設置在所述混凝土之上。
優選的，所述一體化污水提升預制泵站還包括通風組件，所述通風組件上方設有蓋板，所述蓋板與所述筒體活動連接，所述通風組件包括設置在所述筒體頂部的進風件和排風件，所述進風件包括與所述筒體內部連通的進風套筒，所述進風套筒中設有進風風機，所述排風件包括與所述筒體內部連通的排風套筒，所述排風套筒中設有排風風機。
優選的，所述排水組件包括排水管，所述排水管與所述泵水組件連通，所述排水管上設有排水閥和排水止回閥，所述排水止回閥設置在所述排水閥與所述泵水組件間。
優選的，所述泵水組件包括主水泵和備用水泵，所述主水泵通過第一連接管與所述排水管連通，所述備用水泵通過第二連接管與所述排水管連通，所述第一連接管上設有第一閥門，所述第二連接管上設有第二閥門。
采用上述技術方案，由于設有進水組件和排水組件，使得可以讓水進入到泵站中，儲水完成后，將泵站中的水排出到泵站外，由于設有泵水組件，使得泵站中的水可以排出到泵站之外，由于設有排污組件，使得泵站中沉積的污泥可以被排出，避免泵站中的污泥累計而影響泵站的蓄水能力。
（發明人：劉洪）
