公布日：2022.07.29

申請日：2022.05.09

分類號：B01D36/04(2006.01)I;C02F9/04(2006.01)I

摘要

本發明涉及一種沉降輔助裝置，尤其涉及一種環保再回收式污水廢料沉降輔助裝置。本發明的目的是提供一種能夠自動加入絮凝劑并且能夠防止廢料沉積物結塊的環保再回收式污水廢料沉降輔助裝置。技術方案為：一種環保再回收式污水廢料沉降輔助裝置，包括有安裝臺和安裝架等，安裝臺頂部前后兩側均設有安裝架。本發明通過在儲物箱內加入絮凝劑，之后推動出料件，使得出料件與導料管進行連通，達到了方便添加絮凝劑的效果，從而使得絮凝劑和污水進行反應，提升污水凈化效率，從而能夠?qū)崿F(xiàn)對污水進行回收并且提升環保治理的效果。

權利要求書

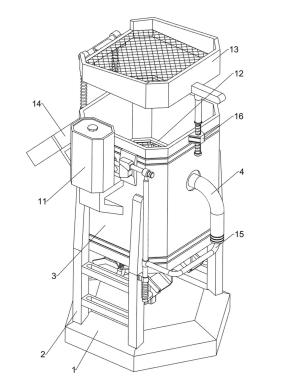

1.一種環保再回收式污水廢料沉降輔助裝置，包括有安裝臺（1）、安裝架（2）、沉淀池（3）、排水管（4）、排出管（5）、導向板（6）、滑動架（7）、轉桿（8）和第一壓縮彈簧（9），安裝臺（1）頂部前后兩側均設有安裝架（2），安裝架（2）內側之間設有沉淀池（3），沉淀池（3）右側設有排水管（4），沉淀池（3）底部前后兩側均設有導向板（6），沉淀池（3）底部前后兩側均設有左右兩根排出管（5），沉淀池（3）內部前后兩側均滑動式設有滑動架（7），前側滑動架（7）與沉淀池（3）底部前側之間連接有第一壓縮彈簧（9），后側滑動架（7）與沉淀池（3）底部后側之間連接有第一壓縮彈簧（9），沉淀池（3）內轉動并滑動式設有轉桿（8），其特征是，還包括有沉淀機構（11）和防堵塞機構（12），沉淀池（3）前側設有輔助沉淀的沉淀機構（11），安裝臺（1）上設有防止沉淀池（3）內部堵塞的防堵塞機構（12）。

2.如權利要求1所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，沉淀機構（11）包括有安裝板（111）、支撐架（112）、儲物箱（113）、導料管（115）、出料件（116）和第二壓縮彈簧（117），沉淀池（3）前部上側的左右兩側均設有安裝板（111），沉淀池（3）前側設有支撐架（112），支撐架（112）頂部設有儲物箱（113），儲物箱（113）后側設有導料管（115），左側安裝板（111）上滑動式設有出料件（116），出料件（116）上開有出料孔（118），出料件（116）在導料管（115）內滑動，出料件（116）與左側安裝板（111）之間設有第二壓縮彈簧（117）。

3.如權利要求2所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，防堵塞機構（12）包括有伺服電機（121）、第一齒盤（122）、第二齒盤（123）、第一濾網（124）、攪拌器（125）和U型連桿（126），安裝臺（1）頂部設有伺服電機（121），伺服電機（121）輸出軸上設有第一齒盤（122），轉桿（8）底部設有第二齒盤（123），轉桿（8）上設有上下兩個攪拌器（125），轉桿（8）頂部轉動式設有U型連桿（126），U型連桿（126）頂部設有第一濾網（124）。

4.如權利要求3所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，還包括有翻轉機構（13），翻轉機構（13）包括有第一滑套（131）、滑架（132）、第三壓縮彈簧（133）、第二濾網（134）、壓桿（135）和托塊（136），沉淀池（3）左側設有前后兩根第一滑套（131），第一滑套（131）頂部之間滑動式設有滑架（132），滑架（132）與第一滑套（131）之間連接兩根第三壓縮彈簧（133），滑架（132）右側的前后兩側均設有托塊（136），滑架（132）右側轉動式設有第二濾網（134），第二濾網（134）右側設有壓桿（135）。

5.如權利要求4所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，還包括有緩沖機構（14），緩沖機構（14）包括有緩沖架（141）、緩沖板（142）和擋板（143），沉淀池（3）左部下側設有緩沖架（141），緩沖架（141）頂部設有緩沖板（142），緩沖板（142）頂部設有擋板（143）。

6.如權利要求5所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，還包括有排水機構（15），排水機構（15）包括有第二滑套（151）、滑桿（152）、壓板（153）、拉伸彈簧（154）、推桿（155）、第四壓縮彈簧（156）和塞桿（157），前側的安裝架（2）右側設有第二滑套（151），第二滑套（151）上滑動式設有滑桿（152），滑桿（152）底部與前側滑動架（7）底部之間設有壓板（153），壓板（153）與第二滑套（151）之間設有拉伸彈簧（154），滑桿（152）上側設有推桿（155），推桿（155）能夠與出料件（116）接觸，滑桿（152）與排水管（4）底部之間設有塞桿（157），塞桿（157）與排水管（4）滑動式連接。

7.如權利要求6所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，還包括有調節機構（16），調節機構（16）包括有安裝塊（161）、螺桿（162）和頂桿（163），沉淀池（3）右部上側設有安裝塊（161），安裝塊（161）上螺紋式設有螺桿（162），螺桿（162）頂部設有頂桿（163）。

8.如權利要求7所述的一種環保再回收式污水廢料沉降輔助裝置，其特征是，儲物箱（113）頂部設有蓋板（114）。

發明內容

為了克服現有裝置需要人工加入絮凝劑并且不能有效的防止廢料結塊的缺點，本發明的目的是提供一種能夠方便加入絮凝劑并且能夠?qū)⒔Y(jié)塊的沉積物打散便于排出的環保再回收式污水廢料沉降輔助裝置。

技術方案為：一種環保再回收式污水廢料沉降輔助裝置，包括有安裝臺、安裝架、沉淀池、排水管、排出管、導向板、滑動架、轉桿、第一壓縮彈簧、沉淀機構和防堵塞機構，安裝臺頂部前后兩側均設有安裝架，安裝架內側之間設有沉淀池，沉淀池右側設有排水管，沉淀池底部前后兩側均設有導向板，沉淀池底部前后兩側均設有左右兩根排出管，沉淀池內部前后兩側均滑動式設有滑動架，前側滑動架與沉淀池底部前側之間連接有第一壓縮彈簧，后側滑動架與沉淀池底部后側之間連接有第一壓縮彈簧，沉淀池內轉動并滑動式設有轉桿，沉淀池前側設有輔助沉淀的沉淀機構，安裝臺上設有防止沉淀池內部堵塞的防堵塞機構。

作為上述方案的改進，沉淀機構包括有安裝板、支撐架、儲物箱、導料管、出料件和第二壓縮彈簧，沉淀池前部上側的左右兩側均設有安裝板，沉淀池前側設有支撐架，支撐架頂部設有儲物箱，儲物箱后側設有導料管，左側安裝板上滑動式設有出料件，出料件上開有出料孔，出料件在導料管內滑動，出料件與左側安裝板之間設有第二壓縮彈簧。

作為上述方案的改進，防堵塞機構包括有伺服電機、第一齒盤、第二齒盤、第一濾網、攪拌器和U型連桿，安裝臺頂部設有伺服電機，伺服電機輸出軸上設有第一齒盤，轉桿底部設有第二齒盤，轉桿上設有上下兩個攪拌器，轉桿頂部轉動式設有U型連桿，U型連桿頂部設有第一濾網。

作為上述方案的改進，還包括有翻轉機構，翻轉機構包括有第一滑套、滑架、第三壓縮彈簧、第二濾網、壓桿和托塊，沉淀池左側設有前后兩根第一滑套，第一滑套頂部之間滑動式設有滑架，滑架與第一滑套之間連接兩根第三壓縮彈簧，滑架右側的前后兩側均設有托塊，滑架右側轉動式設有第二濾網，第二濾網右側設有壓桿。

作為上述方案的改進，還包括有緩沖機構，緩沖機構包括有緩沖架、緩沖板和擋板，沉淀池左部下側設有緩沖架，緩沖架頂部設有緩沖板，緩沖板頂部設有擋板。

作為上述方案的改進，還包括有排水機構，排水機構包括有第二滑套、滑桿、壓板、拉伸彈簧、推桿、第四壓縮彈簧和塞桿，前側的安裝架右側設有第二滑套，第二滑套上滑動式設有滑桿，滑桿底部與前側滑動架底部之間設有壓板，壓板與第二滑套之間設有拉伸彈簧，滑桿上側設有推桿，推桿能夠與出料件接觸，滑桿與排水管底部之間設有塞桿，塞桿與排水管滑動式連接。

作為上述方案的改進，還包括有調節機構，調節機構包括有安裝塊、螺桿和頂桿，沉淀池右部上側設有安裝塊，安裝塊上螺紋式設有螺桿，螺桿頂部設有頂桿。

作為上述方案的改進，儲物箱頂部設有蓋板。

本發明的有益效果：1、本發明通過在儲物箱內加入絮凝劑，之后推動出料件，使得出料件與導料管進行連通，達到了方便添加絮凝劑的效果，從而使得絮凝劑和污水進行反應，提升污水凈化效率，從而能夠?qū)崿F(xiàn)對污水進行回收并且提升環保治理的效果。

2、本發明通過伺服電機帶動第一齒盤轉動，當?shù)谝积X盤與第二齒盤嚙合時，會使得轉桿帶動攪拌器進行轉動，從而對沉淀池底部的沉積物進行打散，便于沉積物的排出。

3、本發明通過第二濾網對污水進行初步過濾，之后通過推動壓桿使得第二濾網進行翻轉，能夠快速將第二濾網上的廢料進行清理，同時在緩沖板的作用下，能夠?qū)η謇淼膹U料進行緩沖，使得廢料不會直接甩出掉落至地面。

4、本發明通過壓板帶動滑桿，滑桿帶動塞桿和推桿，使得排水管不再堵塞，能夠進行排水作業，并對出料件進行推動，使得出料件能夠與導料管進行連通，使得在添加絮凝劑時不再需要人力推動。

（發明人：熊亞洲）
