公布日：2022.06.03

申請日：2022.02.28

分類號：C02F9/14(2006.01)I;G05B19/05(2006.01)I

摘要

本發明公開了一體化醫療廢水處理器，包括橫向設置的罐體和設于罐體外部的PLC控制器，罐體內部從左至右依次設有廢水收集池、生物反應池、絮凝沉淀池、MBR膜池、消毒池、達標廢水暫存池，相鄰處理池間均通過計量泵完成廢水的輸送，生物反應池、絮凝沉淀池、MBR膜池、消毒池上還連通設有加藥箱，加藥箱下端出口處均設有電磁流量閥，本發明在每個反應池上均設有加藥箱和電磁流量閥，通過PLC控制器編程控制單位時間內的加藥量，可最大程度實現廢水處理的自動化和精確化，設置有生物反應池、消毒池和紫外線殺菌裝置，多重殺菌消毒，完善消毒處理，設有絮凝沉淀池、MBR膜池高效過濾沉淀物。

權利要求書

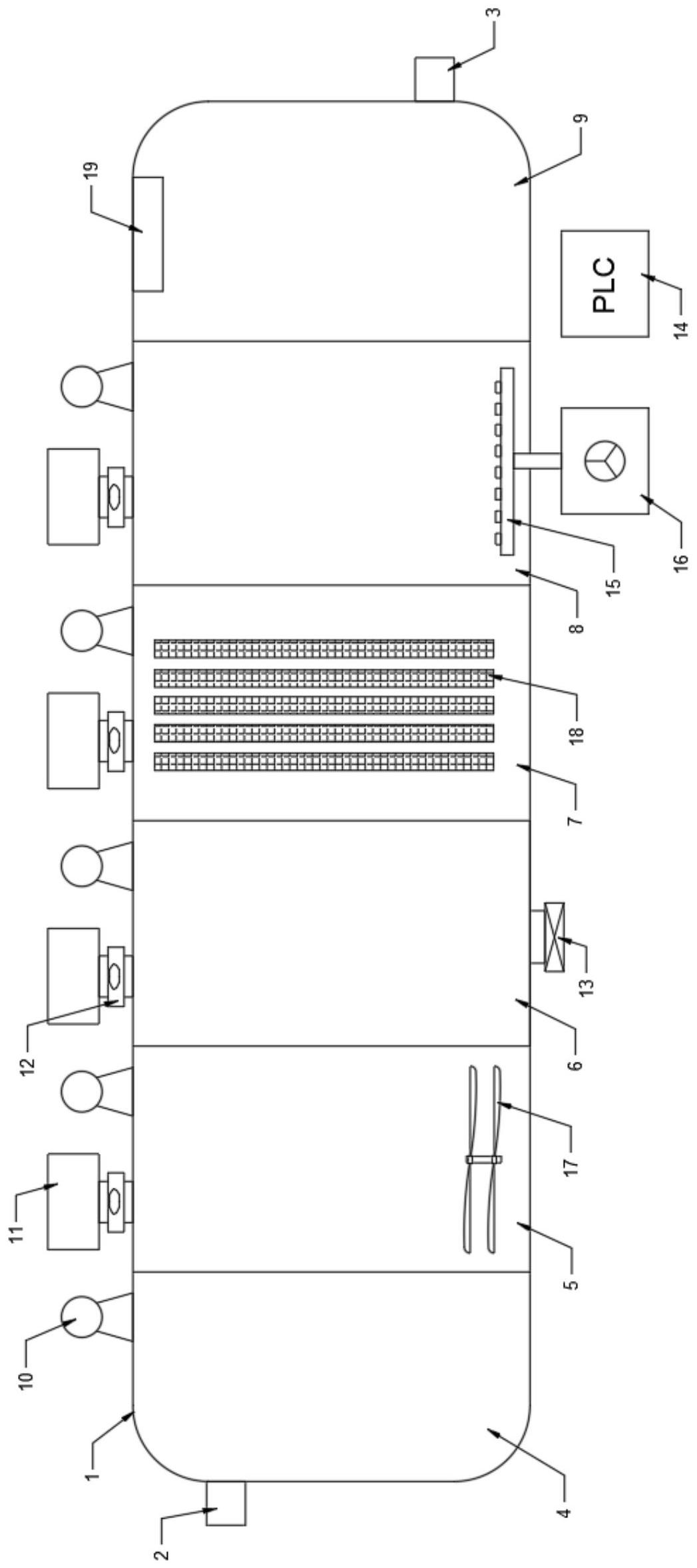

1.一體化醫療廢水處理器，包括橫向設置的罐體(1)和設于罐體(1)外部的PLC控制器(14)，其特征在于：所述罐體(1)左側上端設有進水口(2)，所述罐體(1)右側下端設有排水口(3)，所述罐體(1)內部從左至右依次設有廢水收集池(4)、生物反應池(5)、絮凝沉淀池(6)、MBR膜池(7)、消毒池(8)、達標廢水暫存池(9)，所述進水口(2)與廢水收集池(4)相連通，所述排水口(3)與達標廢水暫存池(9)相連通，所述廢水收集池(4)、生物反應池(5)、絮凝沉淀池(6)、MBR膜池(7)、消毒池(8)上均設有計量泵(10)，相鄰處理池間均通過計量泵(10)完成廢水的輸送，所述生物反應池(5)、絮凝沉淀池(6)、MBR膜池(7)、消毒池(8)上還連通設有加藥箱(11)，所述加藥箱(11)下端出口處均設有電磁流量閥(12)，所述絮凝沉淀池(6)下端設有排渣口(13)。

2.根據權利要求1所述的一體化醫療廢水處理器，其特征在于：所述消毒池(8)內部底面設有曝氣裝置(15)，所述曝氣裝置(15)伸出至罐體(1)外部的一端連通設有氣泵(16)，所述氣泵(16)、計量泵(10)、電磁流量閥(12)均由PLC控制器(14)編程控制。

3.根據權利要求1所述的一體化醫療廢水處理器，其特征在于：所述生物反應池(5)內部底面設有自流式攪拌器(17)。

4.根據權利要求1所述的一體化醫療廢水處理器，其特征在于：所述MBR膜池(7)內部設有平板膜膜生物反應器(18)。

5.根據權利要求1所述的一體化醫療廢水處理器，其特征在于：所述達標廢水暫存池(9)內部上方設有紫外線殺菌裝置(19)。

發明內容

本發明為解決上述的各種問題，提供了一體化醫療廢水處理器。

為解決上述技術問題，本發明的技術方案為：一體化醫療廢水處理器，包括橫向設置的罐體和設于罐體外部的PLC控制器，所述罐體左側上端設有進水口，所述罐體右側下端設有排水口，所述罐體內部從左至右依次設有廢水收集池、生物反應池、絮凝沉淀池、MBR膜池、消毒池、達標廢水暫存池，所述進水口與廢水收集池相連通，所述排水口與達標廢水暫存池相連通，所述廢水收集池、生物反應池、絮凝沉淀池、MBR膜池、消毒池上均設有計量泵，相鄰處理池間均通過計量泵完成廢水的輸送，所述生物反應池、絮凝沉淀池、MBR膜池、消毒池上還連通設有加藥箱，所述加藥箱下端出口處均設有電磁流量閥，所述絮凝沉淀池下端設有排渣口。

作為改進，所述消毒池內部底面設有曝氣裝置，所述曝氣裝置伸出至罐體外部的一端連通設有氣泵，所述氣泵、計量泵、電磁流量閥均由PLC控制器編程控制。

作為改進，所述生物反應池內部底面設有自流式攪拌器。

作為改進，所述MBR膜池內部設有平板膜膜生物反應器。

作為改進，所述達標廢水暫存池內部上方設有紫外線殺菌裝置。

本發明與現有技術相比優點在于：本發明在每個反應池上均設有加藥箱和電磁流量閥，通過PLC控制器編程控制單位時間內的加藥量，可最大程度實現廢水處理的自動化和精確化，設置有生物反應池、消毒池和紫外線殺菌裝置，多重殺菌消毒，完善消毒處理，設有絮凝沉淀池、MBR膜池高效過濾沉淀物。

（發明人：李永軍）
