公布日：2022.05.13
申請日：2021.12.28
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種污水處理連續性固液分離裝置，屬于污水處理技術領域，包括處理箱，所述處理箱的內腔中設有攪拌機構，且處理箱內側上端中部固定安裝有置藥箱，所述處理箱上設有與攪拌機構和置藥箱配合使用的往復機構，所述處理箱的一側上端固定安裝有進液斗，所述進液斗的底端連通設有對稱設置的引流管。在第二推板向靠近導流板的一側移動時，將帶動第二篩板同步移動，從而使待處理污水導向第二篩板上，當?shù)诙瓢鍙?fù)位時將帶動第二篩板同步復位，從而通過第一推板將第二篩板上的顆粒性雜質推至第一篩板上，進而便于后續將其導出進液斗，從而為污水的固液分離作業提供了便利，且實現了顆粒性雜質的自動化清理，實用性較高。
權利要求書

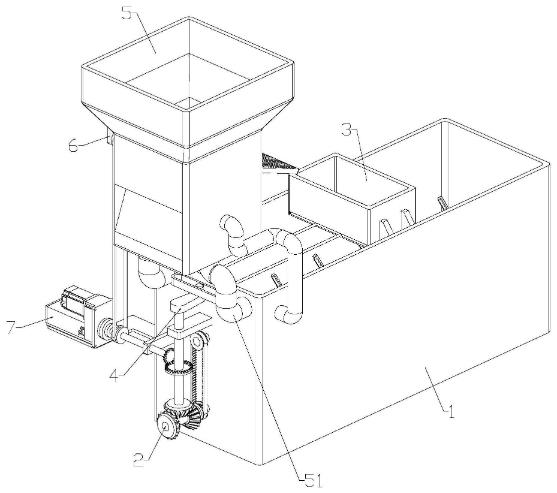

1.一種污水處理連續性固液分離裝置，包括處理箱(1)，其特征在于：所述處理箱(1)的內腔中設有攪拌機構(2)，且處理箱(1)內側上端中部固定安裝有置藥箱(3)，所述處理箱(1)上設有與攪拌機構(2)和置藥箱(3)配合使用的往復機構(4)，所述處理箱(1)的一側上端固定安裝有進液斗(5)，所述進液斗(5)的底端連通設有對稱設置的引流管(51)，所述引流管(51)的一端與處理箱(1)相連通，所述進液斗(5)上設有固液分離機構(6)，且處理箱(1)上設有與固液分離機構(6)和往復機構(4)配合使用的驅動機構(7)。
2.如權利要求1所述的一種污水處理連續性固液分離裝置，其特征在于，所述攪拌機構(2)包括第一橫桿(21)與第二橫桿(22)，所述第一橫桿(21)與第二橫桿(22)均轉動插設在處理箱(1)上，且第一橫桿(21)與第二橫桿(22)上均固定套接有陣列分布的攪拌件(23)，所述第一橫桿(21)的一端貫穿處理箱(1)并在其末端固定套設有第一錐齒輪(24)，所述第一橫桿(21)上轉動套設有第一套管(25)，所述第一套管(25)的一端固定套設有第二錐齒輪(26)，且第一套管(25)的另一端固定套接有主同步輪(27)，所述第二橫桿(22)的一端貫穿處理箱(1)并在其末端固定連接有副同步輪(28)，所述副同步輪(28)與主同步輪(27)的外側嚙合有同步帶(29)。
3.如權利要求2所述的一種污水處理連續性固液分離裝置，其特征在于，所述往復機構(4)包括第一側板(41)與側桿(42)，所述第一側板(41)固定安裝在處理箱(1)上，且第一側板(41)上轉動插設有第一轉桿(43)，所述第一轉桿(43)的一端設有第三錐齒輪(44)，所述第三錐齒輪(44)與第一錐齒輪(24)和第二錐齒輪(26)嚙合連接，所述第一轉桿(43)的另一端固定連接有轉板(45)，所述轉板(45)的一端設有驅動柱(46)，所述側桿(42)設置有兩組，且滑動插設在處理箱(1)上，所述側桿(42)的一端設有驅動環(47)，所述驅動環(47)活動套設在驅動柱(46)的外側，所述側桿(42)的另一端固定安裝有隔板(48)，所述隔板(48)滑動插設在置藥箱(3)的下端。
4.如權利要求3所述的一種污水處理連續性固液分離裝置，其特征在于，所述固液分離機構(6)包括L型板(61)與框體(62)，所述L型板(61)的一端與進液斗(5)固定連接，且L型板(61)的另一端設有第二轉桿(63)，所述第二轉桿(63)的一端固定安裝有第一齒輪(64)，所述第二轉桿(63)上轉動套接有第二套管(65)，所述第二套管(65)的一端固定套接有異型板(66)，所述異型板(66)上轉動安裝嚙合連接的第二齒輪(67)與第三齒輪(68)，所述第二齒輪(67)與第一齒輪(64)相嚙合，且第三齒輪(68)的一側設有異型桿(69)；所述框體(62)固定安裝在進液斗(5)的內腔中，且框體(62)的內側一端設有第一篩板(610)，所述框體(62)上滑動卡設有對稱分布的滑塊(611)，且異型桿(69)的一端與靠近L型板(61)的滑塊(611)轉動連接，所述滑塊(611)之間設有第二推板(612)，所述第二推板(612)的底端與第一篩板(610)相接觸，且第二推板(612)的頂端固定安裝有第二篩板(613)，所述第二篩板(613)滑動插設在進液斗(5)上。
5.如權利要求4所述的一種污水處理連續性固液分離裝置，其特征在于，所述框體(62)上貫穿開設有對稱設置的滑槽(614)，所述滑塊(611)滑動卡設在滑槽(614)內，且滑槽(614)的長度大于滑塊(611)的長度。
6.如權利要求4所述的一種污水處理連續性固液分離裝置，其特征在于，所述驅動機構(7)包括撐板(71)與第二側板(72)，所述撐板(71)的一端與處理箱(1)固定連接，且撐板(71)上固定安裝有電機(73)，所述電機(73)的輸出端固定連接有第一輪盤(74)，所述第二套管(65)的一端固定套接有第二輪盤(75)，所述第二輪盤(75)與第一輪盤(74)的外側活動套設有皮帶(76)，所述第二側板(72)固定安裝在處理箱(1)上，且第二側板(72)上轉動安裝有第三轉桿(77)，所述第三轉桿(77)的一端與第一輪盤(74)固定連接，所述第三轉桿(77)的另一端設有第四齒輪(78)，所述第一轉桿(43)上固定套接有側齒輪(79)，所述側齒輪(79)與第四齒輪(78)相嚙合。
7.如權利要求4所述的一種污水處理連續性固液分離裝置，其特征在于，所述進液斗(5)的內側上端固定安裝有與第一篩板(610)和第二篩板(613)配合使用的導流板(52)，所述進液斗(5)的內壁上設有第一推板(53)，所述第一推板(53)的底端與第二篩板(613)滑動接觸。
8.如權利要求4所述的一種污水處理連續性固液分離裝置，其特征在于，所述進液斗(5)的一側下端貫穿開設有出料槽(54)，所述出料槽(54)的內側設有導料板(55)，所述導料板(55)的一端與第一篩板(610)固定連接。
發明內容
為解決上述技術問題，本發明采用如下技術方案：本發明提供一種污水處理連續性固液分離裝置，包括處理箱，所述處理箱的內腔中設有攪拌機構，且處理箱內側上端中部固定安裝有置藥箱，所述處理箱上設有與攪拌機構和置藥箱配合使用的往復機構，所述處理箱的一側上端固定安裝有進液斗，所述進液斗的底端連通設有對稱設置的引流管，所述引流管的一端與處理箱相連通，所述進液斗上設有固液分離機構，且處理箱上設有與固液分離機構和往復機構配合使用的驅動機構。
優選地，所述攪拌機構包括第一橫桿與第二橫桿，所述第一橫桿與第二橫桿均轉動插設在處理箱上，且第一橫桿與第二橫桿上均固定套接有陣列分布的攪拌件，所述第一橫桿的一端貫穿處理箱并在其末端固定套設有第一錐齒輪，所述第一橫桿上轉動套設有第一套管，所述第一套管的一端固定套設有第二錐齒輪，且第一套管的另一端固定套接有主同步輪，所述第二橫桿的一端貫穿處理箱并在其末端固定連接有副同步輪，所述副同步輪與主同步輪的外側嚙合有同步帶。
優選地，所述往復機構包括第一側板與側桿，所述第一側板固定安裝在處理箱上，且第一側板上轉動插設有第一轉桿，所述第一轉桿的一端設有第三錐齒輪，所述第三錐齒輪與第一錐齒輪和第二錐齒輪嚙合連接，所述第一轉桿的另一端固定連接有轉板，所述轉板的一端設有驅動柱，所述側桿設置有兩組，且滑動插設在處理箱上，所述側桿的一端設有驅動環，所述驅動環活動套設在驅動柱的外側，所述側桿的另一端固定安裝有隔板，所述隔板滑動插設在置藥箱的下端。
優選地，所述固液分離機構包括L型板與框體，所述L型板的一端與進液斗固定連接，且L型板的另一端設有第二轉桿，所述第二轉桿的一端固定安裝有第一齒輪，所述第二轉桿上轉動套接有第二套管，所述第二套管的一端固定套接有異型板，所述異型板上轉動安裝嚙合連接的第二齒輪與第三齒輪，所述第二齒輪與第一齒輪相嚙合，且第三齒輪的一側設有異型桿；
所述框體固定安裝在進液斗的內腔中，且框體的內側一端設有第一篩板，所述框體上滑動卡設有對稱分布的滑塊，且異型桿的一端與靠近L型板的滑塊轉動連接，所述滑塊之間設有第二推板，所述第二推板的底端與第一篩板相接觸，且第二推板的頂端固定安裝有第二篩板，所述第二篩板滑動插設在進液斗上。
優選地，所述框體上貫穿開設有對稱設置的滑槽，所述滑塊滑動卡設在滑槽內，且滑槽的長度大于滑塊的長度。
優選地，所述驅動機構包括撐板與第二側板，所述撐板的一端與處理箱固定連接，且撐板上固定安裝有電機，所述電機的輸出端固定連接有第一輪盤，所述第二套管的一端固定套接有第二輪盤，所述第二輪盤與第一輪盤的外側活動套設有皮帶，所述第二側板固定安裝在處理箱上，且第二側板上轉動安裝有第三轉桿，所述第三轉桿的一端與第一輪盤固定連接，所述第三轉桿的另一端設有第四齒輪，所述第一轉桿上固定套接有側齒輪，所述側齒輪與第四齒輪相嚙合。
優選地，所述進液斗的內側上端固定安裝有與第一篩板和第二篩板配合使用的導流板，所述進液斗的內壁上設有第一推板，所述第一推板的底端與第二篩板滑動接觸。
優選地，所述進液斗的一側下端貫穿開設有出料槽，所述出料槽的內側設有導料板，所述導料板的一端與第一篩板固定連接。
本發明的有益效果在于：
1.電機將帶動第二套管轉動，進而通過異型板帶動第二齒輪與第三齒輪轉動，并使第二齒輪沿著第一齒輪滾動，此時異型桿將隨第三齒輪同步轉動，并同時以第一齒輪為中心進行轉動，從而能夠通過滑塊帶動第二推板沿著滑槽做循環往復移動，進而能夠?qū)⒌谝缓Y板上的顆粒性雜質推入第一篩板與框體之間的縫隙處，并使其導出進液斗，且在第二推板向靠近導流板的一側移動時，將帶動第二篩板同步移動，從而使待處理污水導向第二篩板上，當?shù)诙瓢鍙?fù)位時將帶動第二篩板同步復位，從而通過第一推板將第二篩板上的顆粒性雜質推至第一篩板上，進而便于后續將其導出進液斗，從而為污水的固液分離作業提供了便利，且實現了顆粒性雜質的自動化清理，實用性較高。
2.第一輪盤將帶動第三轉桿轉動，從而通過第四齒輪帶動側齒輪轉動，進一步能夠帶動第一轉桿轉動，從而能夠帶動第三錐齒輪與轉板轉動，進而通過驅動柱與驅動環的配合使用，能夠通過側桿帶動隔板做循環往復運動，從而能夠使置藥箱內的用于沉淀反應的藥液逐步從漏藥板上的通孔滴落至污水內，進而實現了等間隔添藥，便于其與污水進行混合。
3.第三錐齒輪將帶動第一錐齒輪與第二錐齒輪同步轉動，且轉動方向相反，從而通過第一套管帶動主同步輪轉動，進而通過同步帶帶動副同步輪轉動，此時第二橫桿將隨副同步輪轉動、第一橫桿將隨第一錐齒輪轉動，且轉動方向相反，從而能夠帶動對應攪拌件做同步反向轉動，進而能夠有效提高污水與用于沉淀反應藥液的混合效率以及混合均勻性，反應后的污水可由排水管排出進行后續處理。
（發明人：劉超峰;閆亮）
