公布日：2022.05.13
申請日：2022.02.16
分類號：E02B15/10(2006.01)I
摘要

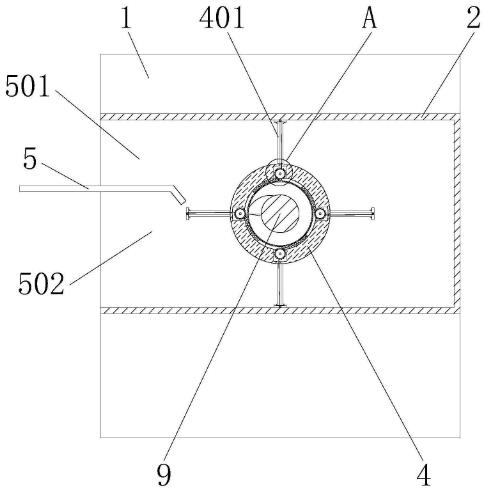

本發明涉及一種智慧節能型多重污水處理設備,包括驅動件和橫向?qū)ΨQ設置在打撈框兩側的打撈框，驅動件側壁的前端與兩個打撈框的側壁之間對稱固定連接有隔板，管道外壁與圓柱套筒外壁相接觸的一端設置有傳動組件，葉片的側壁設置有刮除組件；本發明通過圓柱套筒在水流的帶動下使圓柱套筒轉動并帶動傳動組件對刮除組件進行往復運動，葉片表面過濾的漂浮物在刮除組件的帶動下進行往復刮除，進一步提高了葉片表面的整潔度，避免葉片表面堆積的打撈物對葉片表面的漏孔造成堵塞，從而提高了葉片轉動的效果，有利于對河流進行大面積的連續打撈，通過將水能轉化為機械能，進一部提高了環保效果。
權利要求書
1.一種智慧節能型多重污水處理設備，包括驅動件和橫向?qū)ΨQ設置在打撈框兩側的打撈框，其特征在于：兩個所述打撈框的后端均開設有多個通孔，兩個打撈框內壁的相背側與驅動件的側壁之間均橫向貫穿設置有管道，兩個管道外壁的頂端均縱向?qū)ΨQ開設有接料孔，兩個管道外壁的相背側均活動套設有圓柱套筒，兩個圓柱套筒的相對側與驅動件的側壁之間均固定連接有多個葉片，多個葉片的側壁均開設有漏孔,多個葉片沿著圓柱套筒的側壁周向均勻分布，驅動件側壁的前端與兩個打撈框的側壁之間對稱固定連接有隔板，隔板的上方與打撈框的內部構成一號進水腔，隔板的下方與打撈框的內部構成二號進水腔，一號進水腔的容積小于二號進水腔的容積，管道外壁與圓柱套筒外壁相接觸的一端設置有用于驅動刮除組件對葉片進行往復運動的傳動組件，葉片的側壁設置有用于對葉片表面進行刮除的刮除組件。
2.根據權利要求1所述一種智慧節能型多重污水處理設備，其特征在于：所述傳動組件包括對稱開設在兩個管道外壁相遠離一端的環形槽，兩個圓柱套筒相背側對應多個葉片的位置沿其周向均開設有多個安裝槽，安裝槽與環形槽相互連通。
3.根據權利要求2所述一種智慧節能型多重污水處理設備，其特征在于：多個所述安裝槽的內部均轉動連接有齒輪，環形槽的外壁對應同側的多個齒輪位置固定連接有多個不完全齒板，不完全齒板與齒輪相互嚙合。
4.根據權利要求3所述一種智慧節能型多重污水處理設備，其特征在于：所述刮除組件包括開設在葉片靠近圓柱套筒一側中心的條形槽，條形槽內部遠離圓柱套筒的一端滑動配合有滑塊，滑塊與條形槽之間連接設置有連接彈簧。
5.根據權利要求4所述一種智慧節能型多重污水處理設備，其特征在于：所述滑塊遠離葉片的一端固定連接有移動塊，移動塊遠離圓柱套筒的一端且位于葉片的兩側對稱貼合有刮板。
6.根據權利要求5所述一種智慧節能型多重污水處理設備，其特征在于：所述移動塊靠近圓柱套筒一端的中部轉動連接有一號卷輥，多個齒輪軸壁遠離葉片的一端均固定套設有二號卷輥，二號卷輥均位于安裝槽的內部。
7.根據權利要求6所述一種智慧節能型多重污水處理設備，其特征在于：所述圓柱套筒外壁遠離葉片的一端對應多個安裝槽的位置開設有多個導向槽，導向槽與安裝槽相互連通，一號卷輥的外壁連接設置有拉繩，拉繩遠離一號卷輥的一端連接設置在二號卷輥的外壁上，且拉繩位于導向槽的內部。
8.根據權利要求1所述一種智慧節能型多重污水處理設備，其特征在于：兩個所述打撈框的相背側對應管道的位置對稱開設有圓孔，兩個管道的相背側且位于兩個圓孔的內部通過軸承對稱轉動連接有圓板，兩個圓板的相對側均固定連接有螺旋桿，驅動件內部的底端且位于兩個螺旋桿下方的位置設置有收集槽。
發明內容
基于上述思路，本發明提供如下技術方案：
一種智慧節能型多重污水處理設備，包括驅動件和橫向?qū)ΨQ設置在打撈框兩側的打撈框，兩個所述打撈框的后端均開設有多個通孔，兩個打撈框內壁的相背側與驅動件的側壁之間均橫向貫穿設置有管道，兩個管道外壁的頂端均縱向?qū)ΨQ開設有接料孔，兩個管道外壁的相背側均活動套設有圓柱套筒，兩個圓柱套筒的相對側與驅動件的側壁之間均固定連接有多個葉片，多個葉片的側壁均開設有漏孔,多個葉片沿著圓柱套筒的側壁周向均勻分布，驅動件側壁的前端與兩個打撈框的側壁之間對稱固定連接有隔板，隔板的上方與打撈框的內部構成一號進水腔，隔板的下方與打撈框的內部構成二號進水腔，一號進水腔的容積小于二號進水腔的容積，管道外壁與圓柱套筒外壁相接觸的一端設置有用于驅動刮除組件對葉片進行往復運動的傳動組件，葉片的側壁設置有用于對葉片表面進行刮除的刮除組件。
作為本發明進一步的方案：所述傳動組件包括對稱開設在兩個管道外壁相遠離一端的環形槽，兩個圓柱套筒相背側對應多個葉片的位置沿其周向均開設有多個安裝槽，安裝槽與環形槽相互連通。
作為本發明進一步的方案：多個所述安裝槽的內部均轉動連接有齒輪，環形槽的外壁對應同側的多個齒輪位置固定連接有多個不完全齒板，不完全齒板與齒輪相互嚙合。
作為本發明進一步的方案：所述刮除組件包括開設在葉片靠近圓柱套筒一側中心的條形槽，條形槽內部遠離圓柱套筒的一端滑動配合有滑塊，滑塊與條形槽之間連接設置有連接彈簧。
作為本發明進一步的方案：所述滑塊遠離葉片的一端固定連接有移動塊，移動塊遠離圓柱套筒的一端且位于葉片的兩側對稱貼合有刮板。
作為本發明進一步的方案：所述移動塊靠近圓柱套筒一端的中部轉動連接有一號卷輥，多個齒輪軸壁遠離葉片的一端均固定套設有二號卷輥，二號卷輥均位于安裝槽的內部。
作為本發明進一步的方案：所述圓柱套筒外壁遠離葉片的一端對應多個安裝槽的位置開設有多個導向槽，導向槽與安裝槽相互連通，一號卷輥的外壁連接設置有拉繩，拉繩遠離一號卷輥的一端連接設置在二號卷輥的外壁上，且拉繩位于導向槽的內部。
作為本發明進一步的方案：兩個所述打撈框的相背側對應管道的位置對稱開設有圓孔，兩個管道的相背側且位于兩個圓孔的內部通過軸承對稱轉動連接有圓板，兩個圓板的相對側均固定連接有螺旋桿，驅動件內部的底端且位于兩個螺旋桿下方的位置設置有收集槽。
與現有技術相比，本發明的有益效果是：通過圓柱套筒在水流的帶動下使圓柱套筒轉動并帶動傳動組件對刮除組件進行往復運動，葉片表面過濾的漂浮物在刮除組件的帶動下進行往復刮除，進一步提高了葉片表面的整潔度，避免葉片表面堆積的打撈物對葉片表面的漏孔造成堵塞，防止從一號進水腔流入打撈框中的水與從二號進水腔流入打撈框中的水相平衡，從而提高了葉片轉動的效果，有利于對河流進行大面積的連續打撈，通過將水能轉化為機械能，進一部提高了環保效果。
（發明人：楊飛;楊曉鈺;楊宏堯）
