公布日：2022.06.03
申請日：2022.03.08
分類號：C02F9/04(2006.01)I
摘要

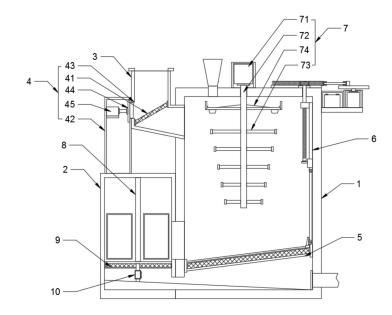

本發明公開了一種組合高效一體化污水處理裝置，涉及污水處理技術領域，包括污水箱、垃圾箱和污水處理機構，所述污水處理機構包括：進水框、過濾組件、篩網、清污組件和攪拌組件；所述垃圾箱位于污水箱一側，垃圾箱和污水箱之間設有通孔，方便污水箱內側的污垢和沉淀物進入垃圾箱內側；通過過濾組件可使污水進行初步過濾，去除污水中的雜質，并將雜質輸送到垃圾箱內側，方便后續進行處理；所述污水箱內側設有篩網，可對于凈化劑混合后產生的污垢和沉淀物進行過濾，并通過清污組件將污垢和沉淀物推送到垃圾箱內側，方便后續進行污水處理，避免篩網堵塞；通過污水箱上的攪拌組件，可使凈化劑與污水進行充分混合，提高污水處理的工作效率。
權利要求書
1.一種組合高效一體化污水處理裝置，包括污水箱、垃圾箱和污水處理機構，垃圾箱位于污水箱一側，其特征在于，所述污水處理機構包括：進水框，固定安裝在所述污水箱一端側面；過濾組件，位于所述進水框上，用于對進入進水框內側的污水進行過濾，去除污水中的雜質，并將雜質輸送到垃圾箱內側；篩網，安裝在所述污水箱內側，并為傾斜狀，用于在對污水凈化后對污水進行過濾，使污水中的污垢和沉淀物留在污水箱內側；清污組件，與所述篩網連接，并安裝在污水箱上，用于對篩網表面的污垢和沉淀物進行清除，并將污垢和沉淀物推送到垃圾箱中；攪拌組件，位于所述污水箱中部，用于使污水箱內側的污水與凈化劑進行充分混合；所述清污組件包括：限位架，位于所述篩網側面，與篩網兩側滑動連接，可在篩網兩側進行滑動；支撐架，與所述限位架固定連接，并位于篩網一側；轉動軸，安裝在所述支撐架上，兩端與支撐架轉動連接；刮板，與所述轉動軸外側固定連接，用于在篩網表面進行位置移動，對篩網表面的污垢和沉淀物進行推動；移動組件，與所述刮板連接，并安裝在污水箱內側，用于驅動刮板、支撐架和限位架沿著篩網表面進行位置移動；驅動組件，安裝在所述污水箱上，與移動組件連接，用于驅動移動組件進行往復運動，使刮板可在篩網表面進行來回清污。
2.根據權利要求1所述的組合高效一體化污水處理裝置，其特征在于，所述過濾組件包括：第一過濾網，固定安裝在進水框內側，在進水框內側為傾斜狀；輸送管，一端與所述進水框一側連接，另一端與垃圾箱連接；排料口，位于所述進水框和輸送管之間，并位于第一過濾網一端，使第一過濾網表面的雜質可進入輸送管內側；密封板，位于所述排料口內側，用于對排料口進行密封；第一驅動件，固定安裝在輸送管內壁上，輸出端與密封板連接，用于驅動密封板與排料口進行連接和分離。
3.根據權利要求2所述的組合高效一體化污水處理裝置，其特征在于，所述移動組件包括：第一鉸接座，與所述刮板一側固定連接；連接桿，一端與第一鉸接座轉動連接；第二鉸接座，與連接桿另一端轉動連接，并位于污水箱內側；移動桿，與所述第二鉸接座外側固定連接，與所述污水箱內壁平行；限位框，固定安裝在所述污水箱內壁上，并位于移動桿外側，與移動桿凹凸連接，用于對移動桿的移動軌跡進行限定。
4.根據權利要求3所述的組合高效一體化污水處理裝置，其特征在于，所述驅動組件包括：第二驅動件，位于所述污水箱一端外側，與所述污水箱固定連接；旋轉盤，與第二驅動件輸出端連接，用于跟隨第二驅動件輸出端進行旋轉；第一轉動架，安裝在所述旋轉盤一側偏心處，與旋轉盤固定連接；驅動桿，一端與第一轉動架轉動連接；第二轉動架，與所述驅動桿另一端轉動連接；齒條，位于所述污水箱一端，一端與第二轉動架固定連接，用于在污水箱上進行直線運動；旋轉桿，安裝在所述污水箱上，一端與污水箱轉動連接，并為移動桿一側；齒輪，與所述旋轉桿一端固定連接，并與齒條嚙合連接，用于在齒條進行直線運動時帶動旋轉桿進行旋轉；連接塊，固定安裝在移動桿一端，并與旋轉桿外側螺紋連接，用于在旋轉桿轉動的過程中帶動移動桿沿著旋轉桿進行位置移動。
5.根據權利要求1所述的組合高效一體化污水處理裝置，其特征在于，所述攪拌組件包括：第三驅動件，固定安裝在污水箱一端；轉動桿，與所述第三驅動件輸出端連接，一端位于污水箱內側，用于跟隨第三驅動件輸出端進行旋轉；攪拌桿，固定安裝在轉動桿外側，用于對污水箱內側的污水進行攪拌；勻料框，套接在所述轉動桿外側，用于跟隨轉動桿進行旋轉時，將凈化劑均勻分灑在污水箱內側。
6.根據權利要求1所述的組合高效一體化污水處理裝置，其特征在于，所述組合高效一體化污水處理裝置還包括：隔板和第二過濾網，第二過濾網固定安裝在垃圾箱內側，用于對垃圾箱內側的污垢和雜質進行過濾，隔板固定安裝在第二過濾網和垃圾箱之間，使雜質、污垢和沉淀物可進行分開放置。
7.根據權利要求6所述的組合高效一體化污水處理裝置，其特征在于，所述組合高效一體化污水處理裝置還包括：單向閥，安裝在垃圾箱和第二過濾網之間，用于使污水箱內側的污水不進入垃圾箱靠近輸送管一側，并使輸送管內側過濾出的污水可進入污水箱內側進行凈化。
發明內容
本發明的目的在于提供一種組合高效一體化污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種組合高效一體化污水處理裝置，包括污水箱、垃圾箱和污水處理機構，垃圾箱位于污水箱一側，所述污水處理機構包括：進水框，固定安裝在所述污水箱一端側面，所述進水框的形狀為L型；過濾組件，位于所述進水框上，用于對進入進水框內側的污水進行過濾，去除污水中的雜質，并將雜質輸送到垃圾箱內側；篩網，安裝在所述污水箱內側，并為傾斜狀，用于在對污水凈化后對污水進行過濾，使污水中的污垢和沉淀物留在污水箱內側；清污組件，與所述篩網連接，并安裝在污水箱上，用于對篩網表面的污垢和沉淀物進行清除，并將污垢和沉淀物推送到垃圾箱中；攪拌組件，位于所述污水箱中部，用于使污水箱內側的污水與凈化劑進行充分混合；所述清污組件包括：限位架，位于所述篩網側面，與篩網兩側滑動連接，可在篩網兩側進行滑動；支撐架，與所述限位架固定連接，并位于篩網一側；轉動軸，安裝在所述支撐架上，兩端與支撐架轉動連接；刮板，與所述轉動軸外側固定連接，用于在篩網表面進行位置移動，對篩網表面的污垢和沉淀物進行推動；移動組件，與所述刮板連接，并安裝在污水箱內側，用于驅動刮板、支撐架和限位架沿著篩網表面進行位置移動；驅動組件，安裝在所述污水箱上，與移動組件連接，用于驅動移動組件進行往復運動，使刮板可在篩網表面進行來回清污。
作為本發明進一步的方案：所述過濾組件包括：第一過濾網，固定安裝在進水框內側，在進水框內側為傾斜狀；輸送管，一端與所述進水框一側連接，另一端與垃圾箱連接；排料口，位于所述進水框和輸送管之間，并位于第一過濾網一端，使第一過濾網表面的雜質可進入輸送管內側；密封板，位于所述排料口內側，用于對排料口進行密封；第一驅動件，固定安裝在輸送管內壁上，輸出端與密封板連接，用于驅動密封板與排料口進行連接和分離。
作為本發明進一步的方案：所述移動組件包括：第一鉸接座，與所述刮板一側固定連接；連接桿，一端與第一鉸接座轉動連接；第二鉸接座，與連接桿另一端轉動連接，并位于污水箱內側；移動桿，與所述第二鉸接座外側固定連接，與所述污水箱內壁平行；限位框，固定安裝在所述污水箱內壁上，并位于移動桿外側，與移動桿凹凸連接，用于對移動桿的移動軌跡進行限定。
作為本發明進一步的方案：所述驅動組件包括：第二驅動件，位于所述污水箱一端外側，與所述污水箱固定連接；旋轉盤，與第二驅動件輸出端連接，用于跟隨第二驅動件輸出端進行旋轉；第一轉動架，安裝在所述旋轉盤一側偏心處，與旋轉盤固定連接；驅動桿，一端與第一轉動架轉動連接；第二轉動架，與所述驅動桿另一端轉動連接；齒條，位于所述污水箱一端，一端與第二轉動架固定連接，用于在污水箱上進行直線運動；旋轉桿，安裝在所述污水箱上，一端與污水箱轉動連接，并為移動桿一側；齒輪，與所述旋轉桿一端固定連接，并與齒條嚙合連接，用于在齒條進行直線運動時帶動旋轉桿進行旋轉；連接塊，固定安裝在移動桿一端，并與旋轉桿外側螺紋連接，用于在旋轉桿轉動的過程中帶動移動桿沿著旋轉桿進行位置移動。
作為本發明進一步的方案：所述攪拌組件包括：第三驅動件，固定安裝在污水箱一端；轉動桿，與所述第三驅動件輸出端連接，一端位于污水箱內側，用于跟隨第三驅動件輸出端進行旋轉；攪拌桿，固定安裝在轉動桿外側，用于對污水箱內側的污水進行攪拌；勻料框，套接在所述轉動桿外側，用于跟隨轉動桿進行旋轉時，將凈化劑均勻分灑在污水箱內側。
作為本發明進一步的方案：所述組合高效一體化污水處理裝置還包括：隔板和第二過濾網，第二過濾網固定安裝在垃圾箱內側，用于對垃圾箱內側的污垢和雜質進行過濾，隔板固定安裝在第二過濾網和垃圾箱之間，使雜質、污垢和沉淀物可進行分開放置。
作為本發明進一步的方案：所述組合高效一體化污水處理裝置還包括：單向閥，安裝在垃圾箱和第二過濾網之間，用于使污水箱內側的污水不進入垃圾箱靠近輸送管一側，并使輸送管內側過濾出的污水可進入污水箱內側進行凈化。
與現有技術相比，本發明的有益效果是：在本發明中，所述垃圾箱位于污水箱一側，垃圾箱和污水箱之間設有通孔，方便污水箱內側的污垢和沉淀物進入垃圾箱內側；所述污水箱頂端一側固定安裝有進水框，通過過濾組件可使污水進行初步過濾，去除污水中的雜質，并將雜質輸送到垃圾箱內側，方便后續進行處理；所述污水箱內側設有篩網，可對于凈化劑混合后產生的污垢和沉淀物進行過濾，并通過清污組件將污垢和沉淀物推送到垃圾箱內側，方便后續進行污水處理，避免篩網堵塞；通過污水箱上的攪拌組件，可使凈化劑與污水進行充分混合，提高污水處理的工作效率。
（發明人：陸勝;張鋒）
