公布日：2022.04.15
申請日：2020.07.02
分類號：E03F1/00(2006.01)I;E03F3/02(2006.01)I;E03F3/04(2006.01)I
摘要
本發明提供了一種溢流進水式污水調蓄裝置及方法，包括：截流部；化糞池，包括溢流出水溢流進水區域，所述溢流出水區域與單元區域排出污水的出水口相連；第一直通管，將所述溢流進水區域和所述截流部相連通，所述溢流進水區域中的污水在重力作用下由所述溢流進水區域經所述第一直通管流入所述截流部。本發明有效的避免了技術中對于由污水輸入單元輸入的污水直接進入污水輸出單元予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
權利要求書

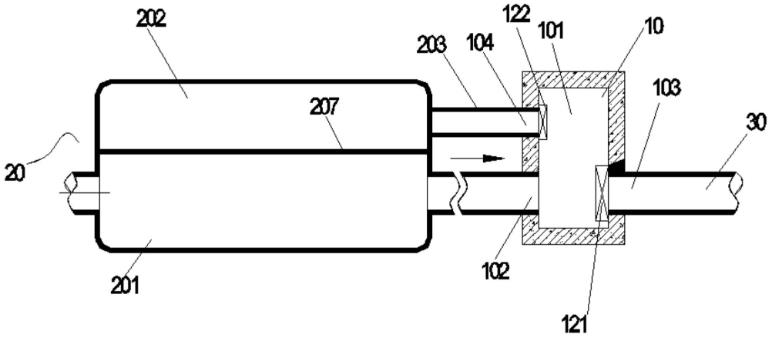

1.一種溢流進水式污水調蓄裝置，其特征在于，所述裝置包括：截流部(10)，具有一收納污水的收納空間(101)；化糞池(20)，包括溢流出水區域(201)和用于接納所述溢流出水區域(201)溢出污水的溢流進水區域(202)，所述溢流出水區域(201)與單元區域排出污水的出水口相連；第一直通管(203)，將所述溢流進水區域(202)和所述截流部(10)相連通，所述溢流進水區域(202)中的污水在重力作用下由所述溢流進水區域(202)經所述第一直通管(203)流入所述截流部(10)。
2.如權利要求1所述的裝置，其特征在于，所述截流部(10)包括：截流進口(102)，與所述溢流出水區域(201)相連通；第一截流出口(103)，與下游的排水管(30)相連通；第二截流出口(104)，與所述第一直通管(203)相連通。
3.如權利要求2所述的裝置，其特征在于，還包括：設置在所述第一截流出口(103)處的第一開關(121)；和/或，設置在所述第二截流出口(104)處的第二開關(122)；和/或，設置在所述截流進口(102)處的第三開關(123)或者固定堰。
4.一種溢流進水式污水調蓄裝置，其特征在于，所述裝置包括：截流部(10)，具有一收納污水的收納空間(101)；化糞池(20)，包括溢流出水區域(201)和用于接納所述溢流出水區域(201)溢出污水的溢流進水區域(202)，所述溢流出水區域(201)與單元區域排出污水的出水口相連；泵(205)，置于所述溢流進水區域(202)內，以將所述溢流進水區域(202)中的污水泵提至所述截流部(10)。
5.如權利要求4所述的裝置，其特征在于，所述截流部(10)包括：截流進口(102)，與所述溢流出水區域(201)相連通；第一截流出口(103)，與合流管(30)相連通。
6.如權利要求5所述的裝置，其特征在于，還包括：設置在所述第一截流出口(103)處的第一開關(121)；和/或，設置在所述截流進口(102)處的第三開關(123)或者固定堰。
7.一種溢流進水式污水調蓄裝置，其特征在于，所述裝置包括：截流部(10)，具有一收納污水的收納空間(101)；化糞池(20)，包括溢流出水區域(201)和用于接納所述溢流出水區域(201)溢出污水的溢流進水區域(202)，所述溢流出水區域(201)與單元區域排出污水的出水口相連；拍門(205)，設置在所述溢流進水區域(202)和所述溢流出水區域(201)相隔離部位處，所述溢流進水區域(202)中的污水在重力作用下由所述溢流進水區域(202)經所述拍門流入所述溢流出水區域(201)；第二直通管(204)，將所述溢流出水區域(201)和所述截流部(10)相連通，所述溢流出水區域(201)中的污水在重力作用下由所述溢流出水區域(201)經所述第二直通管(204)流入所述截流部(10)。
8.如權利要求7所述的裝置，其特征在于，所述截流部(10)包括：截流進口(102)，與所述溢流出水區域(201)相連通；第一截流出口(103)，與合流管(30)相連通；第二截流出口(104)，與所述第二直通管(204)相連通。
9.如權利要求8所述的裝置，其特征在于：所述第二截流出口(104)的頂標高低于所述截流進口(102)的底標高。
10.如權利要求8所述的裝置，其特征在于，還包括：設置在所述第一截流出口(103)處的第一開關(121)；和/或，設置在所述第二截流出口(104)處的第二開關(122)；和/或，設置在所述截流進口(102)處的第三開關(123)或者固定堰。
11.一種溢流進水式污水調蓄方法，應用于上述權利要求1-10任一項所述的裝置，其特征在于，所述方法包括：接收溢流進水區域是否需要出水的識別指令，若是，則控制第一開關開啟，使得溢流進水區域中的污水在重力或者泵提作用下流入截流部，并由合流管排出；接收溢流進水區域是否需要儲水的識別指令，若是，則控制所述第一開關關閉，使得溢流出水區域中的污水在重力作用下溢流至溢流進水區域。
發明內容
本發明所要解決的技術問題是現有技術中對于由污水收容設施輸入的污水直接進入合流管予以輸出的結構設計，存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷。
為解決上述技術問題，第一方面，本發明提供了一種溢流進水式污水調蓄裝置，所述裝置包括：
截流部，具有一收納污水的收納空間；
化糞池，包括溢流出水區域和用于接納所述溢流出水區域溢出污水的溢流進水區域，所述溢流出水區域與單元區域排出污水的出水口相連；
第一直通管，將所述溢流進水區域和所述截流部相連通，所述溢流進水區域中的污水在重力作用下由所述溢流進水區域經所述第一直通管流入所述截流部。
可選的，所述截流部包括：
截流進口，與所述溢流出水區域相連通；
第一截流出口，與下游的排水管相連通；
第二截流出口，與所述第一直通管相連通。
可選的，還包括：
設置在所述第一截流出口處的第一開關；
和/或，
設置在所述第二截流出口處的第二開關；
和/或，
設置在所述截流進口處的第三開關或者固定堰。
第二方面，本發明提供了一種溢流進水式污水調蓄裝置，所述裝置包括：
截流部，具有一收納污水的收納空間；
化糞池，包括溢流出水區域和用于接納所述溢流出水區域溢出污水的溢流進水區域，所述溢流出水區域與單元區域排出污水的出水口相連；
泵，置于所述溢流進水區域內，以將所述溢流進水區域中的污水泵提至所述截流部。
可選的，所述截流部包括：
截流進口，與所述溢流出水區域相連通；
第一截流出口，與合流管相連通。
可選的，還包括：
設置在所述第一截流出口處的第一開關；
和/或，
設置在所述截流進口處的第三開關或者固定堰。
第三方面，本發明提供了一種溢流進水式污水調蓄裝置，所述裝置包括：
截流部，具有一收納污水的收納空間；
化糞池，包括溢流出水區域和用于接納所述溢流出水區域溢出污水的溢流進水區域，所述溢流出水區域與單元區域排出污水的出水口相連；
拍門，設置在所述溢流進水區域和所述溢流出水區域相隔離部位處，所述溢流進水區域中的污水在重力作用下由所述溢流進水區域經所述拍門流入所述溢流出水區域；
第二直通管，將所述溢流出水區域和所述截流部相連通，所述溢流出水區域中的污水在重力作用下由所述溢流出水區域經所述第二直通管流入所述截流部。
可選的，所述截流部包括：
截流進口，與所述溢流出水區域相連通；
第一截流出口，與合流管相連通；
第二截流出口，與所述第二直通管相連通。
可選的，所述第二截流出口的頂標高低于所述截流進口的底標高。
可選的，還包括：
設置在所述第一截流出口處的第一開關；
和/或，
設置在所述第二截流出口處的第二開關；
和/或，
設置在所述截流進口處的第三開關或者固定堰。
第四方面，本發明提供了一種溢流進水式污水調蓄方法，應用于上述任一項所述的裝置，所述方法包括：
接收溢流進水區域是否需要出水的識別指令，若是，則控制第一開關開啟，使得溢流進水區域中的污水在重力或者泵提作用下流入截流部，并由合流管排出；
接收溢流進水區域是否需要儲水的識別指令，若是，則控制所述第一開關關閉，使得溢流出水區域中的污水在重力作用下溢流至溢流進水區域。
有益效果：
本發明提供的污水調蓄裝置，在雨天需要將污水和雨水分開時，只需由進入溢流出水區域的污水在重力作用下溢流至溢流進水區域中進行存儲，使得合流管中僅存在雨水，而當需要污水輸出時，只需在溢流進水區域中存儲的污水在重力或者泵提作用下經截流部流入合流管中即可，有效的避免了技術中對于由污水收容設施輸入的污水直接進入合流管予以輸出的結構設計所存在在雨天時極易造成自然水體嚴重污染，或者污水處理設施處理壓力過大、資源浪費等技術缺陷，能夠達到在不需要污水排放時對污水進行調蓄的技術效果，具有結構簡單、操作方便及適用性廣的特點。
（發明人：李習洪;周超）
