公布日：2022.05.10
申請日：2022.02.12
分類號：B01D21/30(2006.01)I;B01D21/32(2006.01)I;B01D21/34(2006.01)I;G06Q10/06(2012.01)I;G06Q50/26(2012.01)I
摘要
本發明涉及管道檢修技術領域，公開了一種農村污水一體化處理控制系統，包括用戶信息采集模塊、沉淀池分配模塊、沉淀池模塊、污水信息采集模塊、數據接收模塊、數據處理模塊、總控模塊、信息發送模塊、管道控制模塊與污水設備，通過實時監測沉淀池內的沉淀池信息，能夠在污水量充足時及時的發出控制信息，有效解決了現有技術中農村污水不定量，污水處理設備一直運行導致的能源的浪費，并且在沉淀池內沉淀物過多時，及時的發出清理信息，來避免沉淀池內沉淀物過多影響污水沉淀，同時在沉淀池內沉淀物過多時，及時的發出清理信息，來避免沉淀池內沉淀物過多影響污水沉淀效果，通過先沉淀再處理的方式能夠加快后續的污水處理速度。
權利要求書
1.一種農村污水一體化處理控制系統，其特征在于，包括：用戶信息采集模塊，其用于采集用戶的位置信息，并將用戶的位置信息發送到沉淀池分配模塊；沉淀池分配模塊，其用于對用戶的位置信息進行處理，獲得沉淀池分配信息；沉淀池模塊，其用于承接用戶生活污水，并上傳污水總量信息與沉淀物信息；污水信息采集模塊，其用于對沉淀池中的污水進行污水信息采集獲取到污水信息，污水信息包括污水中預設物質的含量信息；數據接收模塊，其用于接收污水信息、污水總量信息與沉淀物信息，并將污水信息、污水總量信息與沉淀物信息發送到數據處理模塊；數據處理模塊，其用于對污水信息、污水總量信息與沉淀物信息進行分析，生成污水分配信息、污水處理控制信息、污水處理信息與沉淀池清理信息；總控模塊，其用于控制信息發送模塊將污水分配信息與污水處理控制信息發送到管道控制模塊，將污水處理信息發送到污水處理設備，將沉淀池清理信息發送到管理人員的預設接收終端；管道控制模塊，其用于控制管道的閥門開關；污水設備，包括多種具有不同污水處理功能的污水處理設備，其用于在接收到污水處理信息后運行進行污水處理，所述污水設備在未收到污水處理信息時不運行；所述沉淀池分配模塊對用戶的位置信息進行處理，獲得沉淀池分配信息的具體過程如下：S1001：提取出采集到的用戶位置信息，將用戶位置信息標記為點A，將沉淀池的位置標記為點Bi，i=1……n，i為沉淀池的數量；S1002：提取出點A到所有沉淀池的位置點Bi之間的距離信息得到i個輸送距離ABi；S1003：提取出獲取到的所有的輸送距離ABi，將輸送距離ABi按照從小到大的排名，提取出每個ABi對應的沉淀池的剩余接入量，提取出ABi最小，且該ABi對應的沉淀池的剩余接入量大于等于1的沉淀池為最終分配池，即沉淀池分配信息；所述數據處理模塊對污水信息進行分析生成污水分配信息的具體過程如下：S2001：提取出采集到的污水信息，并從污水信息中提取出污水中預設物質的含量信息，將預設物質的含量信息標記為U1到Uz，z=1……n，z的數量為人工設置，根據實際的檢測需要來設定預設物質種類和數量；S2002：污水設備由多種具備不同功能的污水處理設備組成，將不同功能的污水處理設備標記為Km，m≥3；S2003：當預設物質的含量信息U1到Uz中大于預設值的物質數量小于預設數量時，即生成第一分配信息，當預設物質的含量信息U1到Uz中大于預設值的物質數量在預設數量范圍內時即生成第二分配信息，當預設物質的含量信息U1到Uz中大于預設值的物質數量大于預設數量時即生成第三分配信息；所述污水設備對污水處理的處理強度根據編號的大小，逐漸變強；所述污水分配信息生成后，同步生成污水處理控制信息，污水處理控制信息被發送到管道控制模塊，管道控制模塊控制Km污水處理設備的管道的閥門打開，將沉淀池中的污水導入到Km污水處理設備；所述數據處理模塊對污水總量信息與沉淀物信息進行處理，生成污水處理信息與沉淀物清理信息的具體過程如下：S3001：提取出采集到的污水總量信息與沉淀物信息，沉淀物信息為沉淀物占比信息，將污水總量信息標記為G，將沉淀物占比信息標記為W比；S3002：設置了污水處理啟動值G啟，計算出污水總量信息G與污水處理啟動值G啟之間的差值得到G差，當G差大于0時即生成污水處理信息；S3003：提取出沉淀物占比信息W比,設置了沉淀物清理預警值W預，當沉淀物占比信息W比大于沉淀物清理預警值W預時，即生成沉淀物清理信息。
2.根據權利要求1所述的一種農村污水一體化處理控制系統，其特征在于，所述沉淀物占比信息的具體處理過程如下：提取沉淀池的總?cè)萘啃畔�，將其�?biāo)記為W總，再提取出沉淀物的總量信息，將其標記為W沉，計算出沉淀物的總量信息W沉與沉淀池的總?cè)萘啃畔總之間的比值，即得到沉淀物占比信息W比。
發明內容
本申請實施例通過提供一種農村污水一體化處理控制系統，解決了污水處理系統工作中的能耗浪費和無法做到故障監測預警的技術問題，實現了整個處理系統的能耗節約和故障監測預警的技術效果。

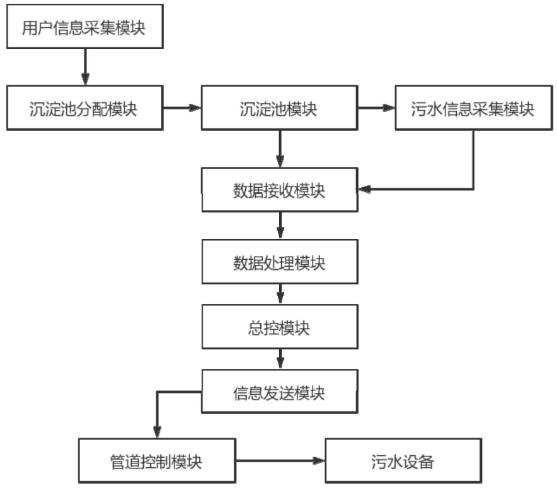

本申請實施例提供了一種農村污水一體化處理控制系統，包括：用戶信息采集模塊，其用于采集用戶的位置信息，并將用戶的位置信息發送到沉淀池分配模塊；沉淀池分配模塊，其用于對用戶的位置信息進行處理，獲得沉淀池分配信息；沉淀池模塊，其用于承接用戶生活污水，并上傳污水總量信息與沉淀物信息；污水信息采集模塊，其用于對沉淀池中的污水進行污水信息采集獲取到污水信息，污水信息包括污水中預設物質的含量信息；數據接收模塊，其用于接收污水信息、污水總量信息與沉淀物信息，并將污水信息、污水總量信息與沉淀物信息發送到數據處理模塊；數據處理模塊，其用于對污水信息、污水總量信息與沉淀物信息進行分析，生成污水分配信息、污水處理控制信息、污水處理信息與沉淀池清理信息；總控模塊，其用于控制信息發送模塊將污水分配信息與污水處理控制信息發送到管道控制模塊，將污水處理信息發送到污水處理設備，將沉淀池清理信息發送到管理人員的預設接收終端；管道控制模塊，其用于控制管道的閥門開關；污水設備，包括多種具有不同污水處理功能的污水處理設備，其用于在接收到的污水處理信息后運行進行污水處理，所述污水設備在未收到污水處理信息時不運行。
進一步在于，所述沉淀池分配模塊對用戶的位置信息進行處理，獲得沉淀池分配信息的具體過程如下：
S1001：提取出采集到的用戶位置信息，將用戶位置信息標記為點A，將沉淀池的位置標記為點Bi，i=1……n，i為沉淀池的數量；
S1002：提取出點A到所有沉淀池的位置點Bi之間的距離信息得到i個輸送距離ABi；
S1003：提取出獲取到的所有的輸送距離ABi，將輸送距離ABi按照從小到大的排名，提取出每個ABi對應的沉淀池的剩余接入量，提取出ABi最小，且該ABi對應的沉淀池的剩余接入量大于等于1的沉淀池為最終分配池，即沉淀池分配信息。
進一步在于，所述數據處理模塊對污水信息進行分析生成污水分配信息的具體過程如下：
S2001：提取出采集到的污水信息，并從污水信息中提取出污水中預設物質的含量信息，將預設物質的含量信息標記為U1到Uz，z=1……n，z的數量為人工設置，根據實際的檢測需要來設定預設物質種類和數量；
S2002：污水設備由多種具備不同功能的污水處理設備組成，將不同功能的污水處理設備標記為Km，m≥3；
S2003：當預設物質的含量信息U1到Uz中大于預設值的物質數量小于預設數量時，即生成第一分配信息，當預設物質的含量信息U1到Uz中大于預設值的物質數量在預設數量范圍內時即生成第二分配信息，當預設物質的含量信息U1到Uz中大于預設值的物質數量大于預設數量時即生成第三分配信息；
所述污水設備對污水處理的處理強度根據編號的大小，逐漸變強。
進一步在于，所述污水分配信息生成后，同步生成污水處理控制信息，污水處理控制信息被發送到管道控制模塊，管道控制模塊控制Km污水處理設備的管道的閥門打開，將沉淀池中的污水導入到Km污水處理設備。
進一步在于，所述數據處理模塊對污水總量信息與沉淀物信息進行處理，生成污水處理信息與沉淀物清理信息的具體過程如下：
S3001：提取出采集到的污水總量信息與沉淀物信息，沉淀物信息為沉淀物占比信息，將污水總量信息標記為G，將沉淀物占比信息標記為W比；
S3002：設置了污水處理啟動值G啟，計算出污水總量信息G與污水處理啟動值G啟之間的差值得到G差，當G差大于0時即生成污水處理信息；
S3003：提取出沉淀物占比信息W比,設置了沉淀物清理預警值W預，當沉淀物占比信息W比大于沉淀物清理預警值W預時，即生成沉淀物清理信息。
進一步在于，所述沉淀物占比信息的具體處理過程如下：提取沉淀池的總?cè)萘啃畔�，將其�?biāo)記為W總，再提取出沉淀物的總量信息，將其標記為W沉，計算出沉淀物的總量信息W沉與沉淀池的總?cè)萘啃畔總之間的比值，即得到沉淀物占比信息W比。
本申請實施例中提供的技術方案，至少具有如下技術效果或優點：
1、本發明通過實時監測沉淀池內的沉淀池信息，能夠在污水量充足時及時的發出控制信息，控制污水設備運行進行污水處理作業，有效解決了現有技術中農村污水不定量，污水處理設備一直運行導致的能源的浪費的問題，并且在沉淀池內沉淀物過多時，及時的發出清理信息，來避免沉淀池內沉淀物過多影響污水沉淀，通過先沉淀再處理的方式能夠加快后續的污水處理速度，讓該系統能夠更加適用于農村污水處理設備的一體化處理控制。
2、同時本發明通過將各個用戶的污水輸送到其距離最近的污水處理設備，從而避免了過長距離的輸送導致的管道內的垃圾的積存導致的管道堵塞的問題發生，并且更短的管道，也在發生故障時能夠更好的進行檢修處理。
（發明人：謝小芬;從澇）
