公布日：2022.04.15

申請日：2022.01.12

分類號：C02F9/04(2006.01)I;C02F103/06(2006.01)N

摘要

本發明公開了一種用于地下水修復工程的污水處理裝置，包括沉淀排污箱，沉淀排污箱內壁的一側設置有抽泥泵，沉淀排污箱內壁的一側設置有固定板，固定板表面設置有網板，抽泥泵的輸入端設置有抽泥管，抽泥泵的輸出端設置有出泥管。固定板表面設置有網板，網板具有大直徑的開孔，污水中的泥沙可以通過開孔進入到沉淀排污箱的底部，網板上方則是污水；抽泥泵的輸入端安裝了抽泥管，抽泥泵的輸出端設置有出泥管，沉淀排污箱內壁的一側設置有保護盒，通過保護盒為抽泥泵提供防護，抽泥泵的抽泥端穿過保護盒延伸至沉淀排污箱內，將沉淀的泥沙可快速地通過出泥管排出，避免沉積泥沙過多排放不及時而造成設備停運，進而使得處理污水的效率和質量大大提高。

權利要求書

1.一種用于地下水修復工程的污水處理裝置，其特征在于，包括：沉淀排污箱(1)，所述沉淀排污箱(1)內壁的一側設置有抽泥泵(2)，所述沉淀排污箱(1)內壁的一側設置有固定板(102)，所述固定板(102)表面設置有網板(103)，所述抽泥泵(2)的輸入端設置有抽泥管(4)，所述抽泥泵(2)的輸出端設置有出泥管(5)，所述沉淀排污箱(1)內壁的一側設置有保護盒(6)。

2.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述沉淀排污箱(1)一側設置有凈化箱(10)，所述凈化箱(10)的內壁設置有過濾組件。

3.根據權利要求2所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述過濾組件(3)包括過濾芯片(301)、RO過濾膜(302)、活性炭過濾網(303)、吸附棉網(304)，所述RO過濾膜(302)設置在所述過濾芯片(301)右側，所述活性炭過濾網(303)設置在所述RO過濾膜(302)的右側，所述吸附棉網(304)設置在所述活性炭過濾網(303)的右側。

4.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述凈化箱(10)內壁的一側設置有搭接板，所述搭接板頂部的一側設置有抽水泵(11)，所述抽水泵(11)的輸入端設置有抽水管(12)，所述抽水管(12)表面的一側設置于沉淀排污箱(1)的內部，所述抽水泵(11)的輸出端設置有噴水管(13)，所述噴水管(13)表面的一側設置于凈化箱(10)的內壁。

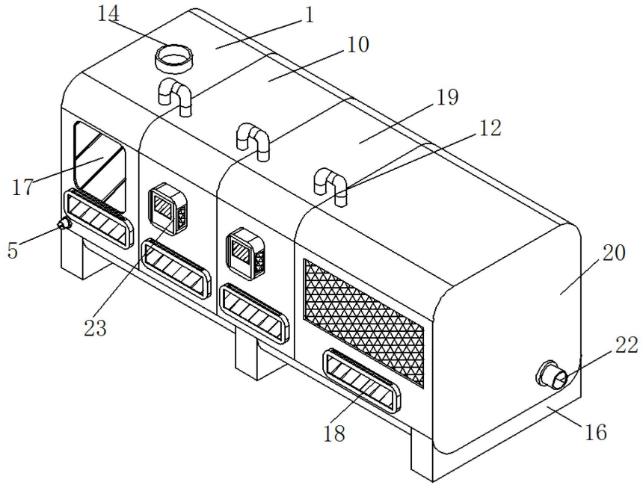

5.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述沉淀排污箱(1)頂部設置有進水管(14)，所述沉淀排污箱(1)底部的一側設置有固定支架(16)，所述固定支架(16)表面的一側設置有防滑套，所述沉淀排污箱(1)表面的一側設置有觀察玻璃(17)，所述沉淀排污箱(1)表面的底部設置有標簽盒(18)，所述標簽盒(18)頂部的中部開設有插接口。

6.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述凈化箱(10)一側設置有靜置箱(19)，所述靜置箱(19)一側設置有除味箱(20)，所述除味箱(20)內壁的一側設置有除味盒(21)，所述除味盒(21)內壁的一側設置有除味劑，所述除味箱(20)一側的底部設置有排水管(22)，所述排水管內壁的一側設置有閥門；所述除味箱(20)表面的一側設置有散熱網，所述除味箱(20)內壁的一側設置有加強筋。

7.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述凈化箱(10)表面的一側設置有配電箱(23)，所述配電箱(23)表面的一側設置有防水袋。

8.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述沉淀排污箱(1)配設有輔助排出機構，所述輔助排出機構位于所述網板(103)的下方，所述輔助排出機構包括驅動電機(103)、轉動桿(104)、多個攪拌桿(105)以及桿帽模塊(106)，所述驅動電機(103)位于所述沉淀排污箱(1)的外側，其輸出端貫穿所述沉淀排污箱(1)的一側內壁，所述轉動桿(104)與所述驅動電機(103)的輸出端連接，所述桿帽模塊(106)設置在所述沉淀排污箱(1)的另一側內壁上，所述轉動桿(104)與所述桿帽模塊(106)轉動連接，多個所述攪拌桿(105)均布在所述轉動桿(104)上。

9.根據權利要求8所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述桿帽模塊(106)包括平置座板(107)、上夾塊(108)、下夾塊(109)、骨架套(110)、內撐套(111)、第一彈性吸聲套(112)、第二彈性吸聲套(113)、內襯套(114)以及內桿套(115)，所述平置座板(107)設置在所述處理箱(101)的另一側內壁上，所述下夾塊(109)設置在所述平置座板(107)上，所述上夾塊(108)設置在所述下夾塊(109)上，所述骨架套(110)設置在所述上夾塊(108)、下夾塊(109)之間，所述內撐套(111)設置在所述骨架套(110)的第一臺階槽(116)內，所述第一彈性吸聲套(112)設置在所述內撐套(111)的外周壁上，并分別與上夾塊(108)、下夾塊(109)連接，所述第二彈性吸聲套(113)設置在所述骨架套(110)的第二臺階槽(117)內，并與所述內撐套(111)的內周壁連接，所述內襯套設置在所述第二臺階槽內并位于所述第二彈性吸聲套(113)的內周壁上，所述第二臺階槽內設置有多個吸聲機構(118)，所述吸聲機構(118)包括吸聲支桿(119)、多個吸聲側桿(120)，多個吸聲側桿(120)均設在所述吸聲支桿(119)上，并且所述吸聲側桿(120)上設置有多個吸聲通道(121)，所述內桿套設置在所述骨架套(110)內，所述轉動桿的端部位于所述內桿套(115)內，所述的骨架套(110)內周壁上設置有用于儲存減磨油脂的環形槽(122)，所述上夾塊(108)內設置有延伸并貫通至所述環形槽(122)的加油通道(121)，所述加油通道的上端設置有封堵蓋，所述第二臺階槽的兩端分別設置有外密封端蓋套(124)、內密封端蓋套(123)。

10.根據權利要求1所述的一種用于地下水修復工程的污水處理裝置，其特征在于，所述抽泥泵(2)的底部設置有多個墊腳模塊(7)，所述墊腳模塊(7)包括第一墊腳塊(701)、第二墊腳塊(702)、第三墊腳塊(703)以及平置墊板(704)，所述第一墊腳塊(701)內設置有第一內槽(705)，所述第二墊腳塊(702)滑動地設置在所述第一內槽(705)的底面上，所述第二墊腳塊(702)的外壁上設置有多個環形凸起(706)，并且所述第二墊腳塊(702)的上端設置有內臺階槽，所述第三墊腳塊(703)的下部設置在所述內臺階槽內，并且所述內臺階槽內設置有耐磨彈性層(707)，所述平置墊板(704)通過多個頂撐機構(708)以及多個防晃機構與所述第三墊腳塊(703)連接，多個所述防晃機構均布在多個頂撐機構(708)的周圍，所述頂撐機構(708)包括頂撐管(709)、多個蜂窩耐磨桿(710)以及兩個端部擋塊，多個所述蜂窩耐磨桿(710)均部在所述頂撐管(709)內，所述端部擋塊設置在所述頂撐機構(708)的端部，所述端部擋塊包括擋板(711)、中間桿(712)以及內頂板(713)，所述中間桿(712)設置在所述擋板(711)、內頂板(713)之間，并且所述中間桿(712)上設置有多個加強板，所述擋板(711)設置在所述頂撐管(709)內；所述防晃機構包括防晃桿、中間平衡塊、平衡滑動桿以及側端平衡塊，所述防晃桿的上端與所述平置墊板(704)連接，下端設置有半圓形凸起，所述中間平置塊設置在所述防晃桿上，所述平衡滑動桿可動設置在所述中間平衡塊上，兩端分別設置有所述側端平衡塊，所述平衡滑動桿上還設置有兩個平衡彈簧，兩個所述平衡彈簧位于所述中間平衡塊上的兩側。

發明內容

在發明內容部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。

為至少部分地解決上述問題，本發明提供了一種用于地下水修復工程的污水處理裝置，包括：沉淀排污箱，所述沉淀排污箱內壁的一側設置有抽泥泵，所述沉淀排污箱內壁的一側設置有固定板，所述固定板表面設置有網板，所述抽泥泵的輸入端設置有抽泥管，所述抽泥泵的輸出端設置有出泥管，所述沉淀排污箱內壁的一側設置有保護盒。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述沉淀排污箱一側設置有凈化箱，所述凈化箱的內壁設置有過濾組件。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述過濾組件包括過濾芯片、RO過濾膜、活性炭過濾網、吸附棉網，所述RO過濾膜設置在所述過濾芯片右側，所述活性炭過濾網設置在所述RO過濾膜的右側，所述吸附棉網設置在所述活性炭過濾網的右側。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述凈化箱內壁的一側設置有搭接板，所述搭接板頂部的一側設置有抽水泵，所述抽水泵的輸入端設置有抽水管，所述抽水管表面的一側設置于沉淀排污箱的內部，所述抽水泵的輸出端設置有噴水管，所述噴水管表面的一側設置于凈化箱的內壁。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述沉淀排污箱頂部設置有進水管，所述沉淀排污箱底部的一側設置有固定支架，所述固定支架表面的一側設置有防滑套，所述沉淀排污箱表面的一側設置有觀察玻璃，所述沉淀排污箱表面的底部設置有標簽盒，所述標簽盒頂部的中部開設有插接口。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述凈化箱一側設置有靜置箱，所述靜置箱一側設置有除味箱，所述除味箱內壁的一側設置有除味盒，所述除味盒內壁的一側設置有除味劑，所述除味箱一側的底部設置有排水管，所述排水管內壁的一側設置有閥門；所述除味箱表面的一側設置有散熱網，所述除味箱內壁的一側設置有加強筋。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述凈化箱表面的一側設置有配電箱，所述配電箱表面的一側設置有防水袋。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述沉淀排污箱配設有輔助排出機構，所述輔助排出機構位于所述網板的下方，所述輔助排出機構包括驅動電機、轉動桿、多個攪拌桿以及桿帽模塊，所述驅動電機位于所述沉淀排污箱的外側，其輸出端貫穿所述沉淀排污箱的一側內壁，所述轉動桿與所述驅動電機的輸出端連接，所述桿帽模塊設置在所述沉淀排污箱的另一側內壁上，所述轉動桿與所述桿帽模塊轉動連接，多個所述攪拌桿均布在所述轉動桿上。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述桿帽模塊包括平置座板、上夾塊、下夾塊、骨架套、內撐套、第一彈性吸聲套、第二彈性吸聲套、內襯套以及內桿套，所述平置座板設置在所述處理箱的另一側內壁上，所述下夾塊設置在所述平置座板上，所述上夾塊設置在所述下夾塊上，所述骨架套設置在所述上夾塊、下夾塊之間，所述內撐套設置在所述骨架套的第一臺階槽內，所述第一彈性吸聲套設置在所述內撐套的外周壁上，并分別與上夾塊、下夾塊連接，所述第二彈性吸聲套設置在所述骨架套的第二臺階槽內，并與所述內撐套的內周壁連接，所述內襯套設置在所述第二臺階槽內并位于所述第二彈性吸聲套的內周壁上，所述第二臺階槽內設置有多個吸聲機構，所述吸聲機構包括吸聲支桿、多個吸聲側桿，多個吸聲側桿均設在所述吸聲支桿上，并且所述吸聲側桿上設置有多個吸聲通道，所述內桿套設置在所述骨架套內，所述轉動桿的端部位于所述內桿套內，所述的骨架套內周壁上設置有用于儲存減磨油脂的環形槽，所述上夾塊內設置有延伸并貫通至所述環形槽的加油通道，所述加油通道的上端設置有封堵蓋，所述第二臺階槽的兩端分別設置有外密封端蓋套、內密封端蓋套。

根據本發明實施例的用于地下水修復工程的污水處理裝置，所述抽泥泵的底部設置有多個墊腳模塊，所述墊腳模塊包括第一墊腳塊、第二墊腳塊、第三墊腳塊以及平置墊板，所述第一墊腳塊內設置有第一內槽，所述第二墊腳塊滑動地設置在所述第一內槽的底面上，所述第二墊腳塊的外壁上設置有多個環形凸起，并且所述第二墊腳塊的上端設置有內臺階槽，所述第三墊腳塊的下部設置在所述內臺階槽內，并且所述內臺階槽內設置有耐磨彈性層，所述平置墊板通過多個頂撐機構以及多個防晃機構與所述第三墊腳塊連接，多個所述防晃機構均布在多個頂撐機構的周圍，所述頂撐機構包括頂撐管、多個蜂窩耐磨桿以及兩個端部擋塊，多個所述蜂窩耐磨桿均部在所述頂撐管內，所述端部擋塊設置在所述頂撐機構的端部，所述端部擋塊包括擋板、中間桿以及內頂板，所述中間桿設置在所述擋板、內頂板之間，并且所述中間桿上設置有多個加強板，所述擋板設置在所述頂撐管內；所述防晃機構包括防晃桿、中間平衡塊、平衡滑動桿以及側端平衡塊，所述防晃桿的上端與所述平置墊板連接，下端設置有半圓形凸起，所述中間平置塊設置在所述防晃桿上，所述平衡滑動桿可動設置在所述中間平衡塊上，兩端分別設置有所述側端平衡塊，所述平衡滑動桿上還設置有兩個平衡彈簧，兩個所述平衡彈簧位于所述中間平衡塊上的兩側。

相比現有技術，本發明至少包括以下有益效果：

本發明提供了一種用于地下水修復工程的污水處理裝置，該用于地下水修復工程的污水處理裝置包括：沉淀排污箱，該沉淀排污箱內壁的一側安裝有抽泥泵，沉淀排污箱內壁的一側設置有固定板，固定板表面設置有網板，網板具有大直徑的開孔，污水中的泥沙可以通過開孔進入到沉淀排污箱的底部，而網板上方則是污水；抽泥泵的輸入端安裝了抽泥管，抽泥泵的輸出端設置有出泥管，沉淀排污箱內壁的一側設置有保護盒，通過保護盒為抽泥泵提供防護，并且抽泥泵的抽泥端穿過保護盒延伸至沉淀排污箱內，將沉淀的泥沙可快速地通過出泥管排出，避免沉積泥沙過多排放不及時而造成設備停運，進而使得處理污水的效率和質量大大提高。

（發明人：白楊）
