公布日：2022.06.14

申請日：2022.03.16

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種氣泡循環流動型廢水膜萃取裝置及其使用方法，針對攪拌萃取膜的問題，現提出以下方案，包括底板，所述底板頂部外壁的一側設有處理箱，所述處理箱的頂部外壁上設有頂蓋，頂蓋頂部外壁的中央位置設有螺紋管，所述螺紋管的內壁上螺紋連接有螺紋桿，且螺紋桿的頂端固定連接有旋鈕。本發明擠壓的氣體活塞本體底部的氣孔噴出，每一個氣孔的內壁均設有單向閥塞，在擠壓的時候不會引起處理箱內液體的回流，同時有效的對萃取膜的上層面的雜質進行噴氣分散，保證萃取過程的有效進行。

權利要求書

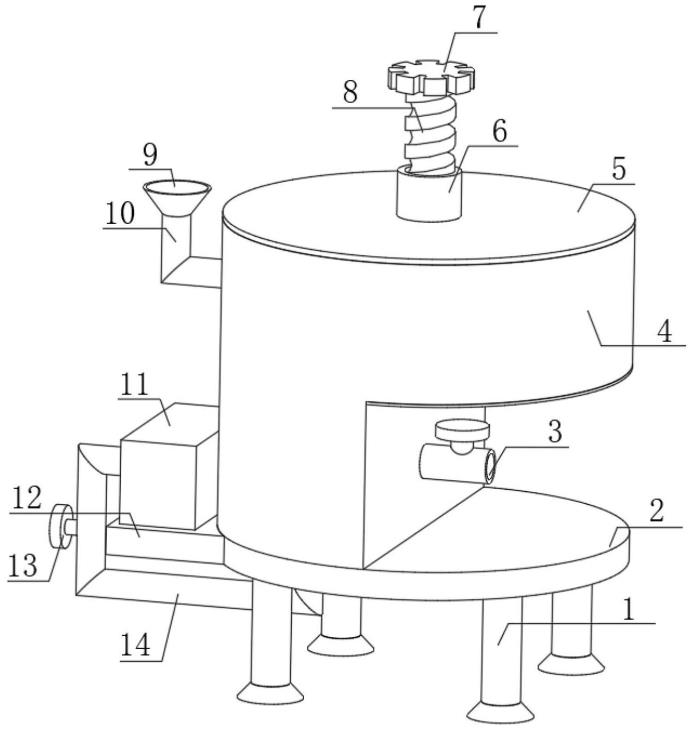

1.一種氣泡循環流動型廢水膜萃取裝置，包括底板(2)，其特征在于，所述底板(2)頂部外壁的一側設有處理箱(4)，所述處理箱(4)的頂部外壁上設有頂蓋(5)，頂蓋(5)頂部外壁的中央位置設有螺紋管(6)，所述螺紋管(6)的內壁上螺紋連接有螺紋桿(8)，且螺紋桿(8)的頂端固定連接有旋鈕(7)，所述螺紋桿(8)的底端通過軸承連接有活塞本體(15)，所述活塞本體(15)底部外壁的一側設有氣囊管(17)，且氣囊管(17)的底部外壁上設有支撐墊(18)，所述活塞本體(15)的內壁上設有存氣倉(20)，所述存氣倉(20)的頂部內壁上固定連接有導管(19)，且導管(19)的一端固定連接在氣囊管(17)的內部，所述活塞本體(15)底部外壁的一側設有等距離分布的氣孔(16)，且氣孔(16)與存氣倉(20)的內部相連通，所述底板(2)的底部外壁上設有等距離分布的支撐腿(1)。

2.根據權利要求1所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述處理箱(4)靠近底部的內壁上設有萃取膜(21)。

3.根據權利要求2所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述處理箱(4)靠近頂部的一側外壁上設有進水管(10)，且進水管(10)的進水口處設有進水斗(9)。

4.根據權利要求1所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述底板(2)的一側外壁上固定連接有安裝板(12)，且安裝板(12)的頂部外壁上固定連接有噴氣組件(11)。

5.根據權利要求4所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述噴氣組件(11)的一側外壁上設有導氣管(14)，導氣管(14)的一端固定連接在處理箱(4)的底部內壁上，導氣管(14)的一側外壁上設有單向閥(13)。

6.根據權利要求1所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述處理箱(4)的底部內壁上設有氣管(22)，氣管(22)的圓周外壁上設有等距離分布的分散管(23)，氣管(22)的頂端設有端蓋，端蓋頂部外壁的中央位置通過軸承連接有葉輪(24)。

7.根據權利要求1所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述處理箱(4)靠近底部的一側外壁上設有出水管(3)，且出水管(3)的一側外壁上設有閥門。

8.根據權利要求4所述的一種氣泡循環流動型廢水膜萃取裝置，其特征在于，所述底板(2)頂部外壁的一側設有活性炭管(25)，且活性炭管(25)的底端設有銜接管(26)，活性炭管(25)的進口處位于出水管(3)的正下方。

9.一種氣泡循環流動型廢水膜萃取裝置的使用方法，其特征在于，包括以下步驟：T1:首先在萃取膜(21)的下層面倒入適當量的萃取劑，通過旋鈕(7)和螺紋桿(8)使得軸承連接的活塞本體(15)向上移動，移動到一定位置時，通過進水斗(9)和進水管(10)向著處理箱(4)的內部加入待處理廢水，使得與萃取膜(21)上層面接觸的廢水和與萃取膜(21)下層面接觸的萃取劑發生萃取傳質(不是反應)，同時在加入的廢水完全落入到萃取膜(21)的上方時，開始轉動旋鈕(7)，在螺紋桿(8)和螺紋管(6)的配合下，整個活塞本體(15)向下移動。T2:當活塞本體(15)連同氣囊管(17)向下移動時，活塞本體(15)底部外壁的一側會擠壓氣囊管(17)，從而氣囊管(17)底部的支撐墊(18)支撐在處理箱(4)底部內壁的一側上，擠壓的氣體通過導管(19)進入到存氣倉(20)內部，從而經過活塞本體(15)底部的氣孔(16)噴出，每一個氣孔(16)的內壁均設有單向閥(13)塞，在擠壓的時候不會引起處理箱(4)內液體的回流，對萃取膜(21)的上層面進行噴氣分散，噴出的氣體在廢水中形成一系列連續的氣泡，從而讓廢水均勻充分的與萃取膜(21)的上層面接觸，混合一段時間后使廢水中的水溶液通過萃取膜進入到下層的萃取劑中，并保證定時分層排出。T3:在擠壓活塞本體(15)的同時，啟動噴氣組件(11)，噴氣組件(11)產生的氣體經過導氣管(14)進入到處理箱(4)底部內壁的氣管(22)內部，再從氣管(22)外壁的分散管(23)內分散而出吹向葉輪(24)，在啟動牽動萃取劑的影響下，軸承連接的葉輪(24)開始轉動，轉動過程中將分散管(23)噴出的氣泡均勻散落開，使萃取劑更充分接觸萃取膜(21)的下層面，同時起到有效分離水溶液和萃取劑的效果。

發明內容

基于現有的廢水膜萃取裝置無法在萃取過程中對廢水混合物進行攪拌，從而導致膜萃取的過程中廢水雜質堵塞萃取膜的膜孔，影響膜萃取的進行的技術問題，本發明提出了一種氣泡循環流動型廢水膜萃取裝置及其使用方法。

為了實現上述目的，本發明采用了如下技術方案：

一種氣泡循環流動型廢水膜萃取裝置，包括底板，所述底板頂部外壁的一側設有處理箱，所述處理箱的頂部外壁上設有頂蓋，頂蓋頂部外壁的中央位置設有螺紋管，所述螺紋管的內壁上螺紋連接有螺紋桿，且螺紋桿的頂端固定連接有旋鈕，所述螺紋桿的底端通過軸承連接有活塞本體，所述活塞本體底部外壁的一側設有氣囊管，且氣囊管的底部外壁上設有支撐墊，所述活塞本體的內壁上設有存氣倉，所述存氣倉的頂部內壁上固定連接有導管，且導管的一端固定連接在氣囊管的內部，所述活塞本體底部外壁的一側設有等距離分布的氣孔，且氣孔與存氣倉的內部相連通，所述底板的底部外壁上設有等距離分布的支撐腿。

本發明再進一步的方案：所述處理箱靠近底部的內壁上設有萃取膜。

本發明再進一步的方案：所述處理箱靠近頂部的一側外壁上設有進水管，且進水管的進水口處設有進水斗。

本發明再進一步的方案：所述底板的一側外壁上固定連接有安裝板，且安裝板的頂部外壁上固定連接有噴氣組件。

本發明再進一步的方案：所述噴氣組件的一側外壁上設有導氣管，導氣管的一端固定連接在處理箱的底部內壁上，導氣管的一側外壁上設有單向閥。

本發明再進一步的方案：所述處理箱的底部內壁上設有氣管，氣管的圓周外壁上設有等距離分布的分散管，氣管的頂端設有端蓋，端蓋頂部外壁的中央位置通過軸承連接有葉輪。

本發明再進一步的方案：所述處理箱靠近底部的一側外壁上設有出水管，且出水管的一側外壁上設有閥門。

本發明再進一步的方案：所述底板頂部外壁的一側設有活性炭管，且活性炭管的底端設有銜接管，活性炭管的進口處位于出水管的正下方。

本發明提供一種氣泡循環流動型廢水膜萃取裝置的使用方法，該方法包括：

T1：首先在萃取膜的下層面倒入適當量的萃取劑，通過旋鈕和螺紋桿使得軸承連接的活塞本體向上移動，移動到一定位置時，通過進水斗和進水管向著處理箱的內部加入待處理廢水，使得與萃取膜上層面接觸的廢水和與萃取膜下層面接觸的萃取劑發生萃取反應，同時在加入的廢水完全落入到萃取膜的上方時，開始轉動旋鈕，在螺紋桿和螺紋管的配合下，整個活塞本體向下移動。

T2：當活塞本體連同氣囊管向下移動時，活塞本體底部外壁的一側會擠壓氣囊管，從而氣囊管底部的支撐墊支撐在處理箱底部內壁的一側上，擠壓的氣體通過導管進入到存氣倉內部，從而經過活塞本體底部的氣孔噴出，每一個氣孔的內壁均設有單向閥塞，在擠壓的時候不會引起處理箱內液體的回流，對萃取膜的上層面進行噴氣分散，噴出的氣體在廢水中形成一系列連續的氣泡，從而讓廢水均勻充分的與萃取膜的上層面接觸，混合一段時間后使廢水中的水溶液通過萃取膜進入到下層的萃取劑中，并保證定時分層排出。

T3：在擠壓活塞本體的同時，啟動噴氣組件，噴氣組件產生的氣體經過導氣管進入到處理箱底部內壁的氣管內部，再從氣管外壁的分散管內分散而出吹向葉輪，在啟動牽動萃取劑的影響下，軸承連接的葉輪開始轉動，轉動過程中將分散管噴出的氣泡均勻散落開，使萃取劑更充分接觸萃取膜的下層面，同時起到有效分離水溶液和萃取劑的效果。

本發明的有益效果為：

1.通過設置活塞本體、氣囊管和氣孔，活塞本體底部外壁的一側會擠壓氣囊管，從而氣囊管底部的支撐墊支撐在處理箱底部內壁的一側上，擠壓的氣體通過導管進入到存氣倉內部，從而經過活塞本體底部的氣孔噴出，每一個氣孔的內壁均設有單向閥塞，在擠壓的時候不會引起處理箱內液體的回流，噴出的氣體在廢水中形成一系列連續的氣泡，氣泡可以使廢水充分接觸萃取膜的上層面，更有效的利用濃度梯度與萃取膜下層面萃取劑相接觸進行萃取；

2.通過設置噴氣組件、分散管和葉輪，啟動噴氣組件，噴氣組件產生的氣體經過導氣管進入到處理箱底部內壁的氣管內部，再從氣管外壁的分散管內分散而出吹向葉輪，在啟動牽動水流的影響下，軸承連接的葉輪開始轉動，轉動過程中將分散管噴出的氣泡使得萃取劑不斷沖擊接觸萃取膜的下層面，使得萃取劑與萃取下來的水溶液分離的同時，更加有效的對上層面的廢水進行萃�。�

3.通過設置活性炭管和銜接管，排出時打開閥門，經過擠壓萃取后的水從出水管排出，然后漏入到活性炭管的內部，經過活性炭管內活性炭的過濾吸附，干凈的水從銜接管排出到外界，有效的過濾了萃取后水中有毒物質，保證排出水源的干凈無毒。

（發明人：秦宏帥;吳建鋒;徐振宇;秦會斌）
