公布日：2022.07.12

申請日：2022.03.16

分類號：B01D33/27(2006.01)I;B01D33/46(2006.01)I

摘要

本發明涉及廢水處理附屬裝置的技術領域，特別是涉及一種自清潔的智能化工廠廢水凈化處理設備，包括水平設置的底板；過濾機構，包括內部設置有腔室的過濾筒體，過濾筒體左端連通設置有入水管，過濾筒體內右壁上轉動設置有轉軸，轉軸上設置有螺旋網板，螺旋網板的螺旋面上滑動設置有移動板，移動板靠近螺旋網板的一側設置有橡膠刮條，過濾筒體上設置有往復運動機構；抽水機構，包括內部設置有腔室的中間筒體，入水管與中間筒體左端連通，中間筒體右端連通設置有連接管，連接管上設置有抽水泵，中間筒體上設置有驅動機構。本發明中自動在廢水過濾的過程中對過濾組件進行清潔，操作簡單，無需停機操作，廢水的凈化處理效率高。

權利要求書

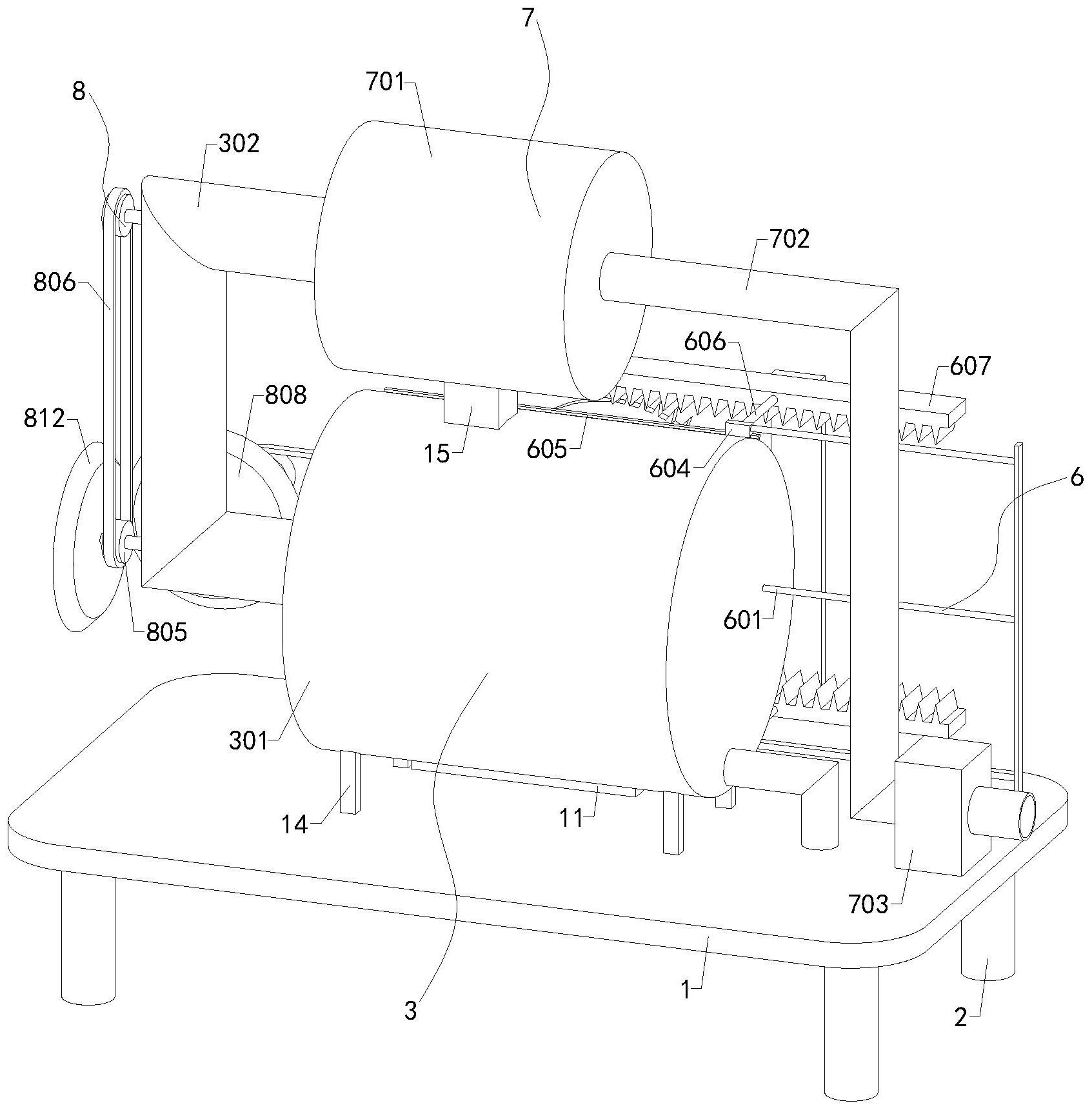

1.一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，包括：水平設置的底板(1)，底板(1)底端設置有四根支腿(2)；過濾機構(3)，包括內部設置有腔室的過濾筒體(301)，安裝于底板(1)上，過濾筒體(301)左端連通設置有入水管(302)，過濾筒體(301)內右壁上轉動設置有轉軸(303)，轉軸(303)上設置有螺旋網板(304)，其中，螺旋網板(304)的外側壁與過濾筒體(301)內部滑動緊密接觸，螺旋網板(304)的螺旋面上滑動設置有移動板(4)，移動板(4)靠近螺旋網板(304)的一側設置有橡膠刮條(5)，且橡膠刮條(5)與螺旋網板(304)的螺旋面接觸，過濾筒體(301)上設置有往復運動機構(6)，移動板(4)安裝于往復運動機構(6)上；抽水機構(7)，包括內部設置有腔室的中間筒體(701)，安裝于過濾筒體(301)上方，入水管(302)與中間筒體(701)左端連通，中間筒體(701)右端連通設置有連接管(702)，連接管(702)上設置有抽水泵(703)，中間筒體(701)上設置有驅動機構(8)，驅動機構(8)與往復運動機構(6)傳動連接。

2.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，往復運動機構(6)還包括滑動柱(601)，滑動柱(601)一端滑動貫穿過濾筒體(301)右側壁并與移動板(4)連接，滑動柱(601)另一端設置有聯動板(602)，聯動板(602)上設置有兩根連接桿(603)，兩根連接桿(603)呈上下對稱排列，每一根連接桿(603)上遠離聯動板(602)的一端均設置有滑塊(604)，過濾筒體(301)后端設置有兩條滑軌(605)，且兩條滑軌(605)呈上下對稱排列，兩個滑塊(604)分別對應滑動安裝于兩條滑軌(605)上，兩個滑塊(604)的后側壁上均設置有支桿(606)，兩根支桿(606)的后端均設置有齒條(607)，兩個齒條(607)之間設置有固定板(608)，用于連接兩個齒條(607)，且位于上方的齒條(607)的齒狀結構與位于下方的齒條(607)的齒狀結構呈相對排列，過濾筒體(301)后端的中間位置轉動設置有連接軸，連接軸后端設置有不完整齒輪(609)，其中不完整齒輪(609)僅有一半的圓周外壁上設置有齒狀結構。

3.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，驅動機構(8)還包括驅動軸(801)，轉動貫穿安裝于入水管(302)的左端上半部，其中驅動軸(801)的一端伸入至中間筒體(701)的腔室內，且驅動軸(801)上固定套設有輥筒(802)，輥筒(802)外側設置有多組扇葉(803)，驅動軸(801)的另一端設置有第一導輪(804)，入水管(302)的左端下半部轉動設置有第二導輪(805)，第一導輪(804)與第二導輪(805)上下對稱排列，且第一導輪(804)與第二導輪(805)上傳動套設有皮帶(806)，入水管(302)的后端下半部轉動設置有支撐軸(807)，支撐軸(807)上由前向后依次設置有副錐齒輪(808)和第一鏈輪(809)，不完整齒輪(609)上設置有第二鏈輪(810)，第一鏈輪(809)與第二鏈輪(810)上傳動套設有鏈條(811)，第二導輪(805)上同軸心設置有主錐齒輪(812)，主錐齒輪(812)與副錐齒輪(808)嚙合。

4.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，過濾筒體(301)右端下半部連通設置有出水管(9)，出水管(9)輸出端穿過底板(1)，并在出水管(9)輸出端設置有蓋板(10)。

5.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，過濾筒體(301)底端設置有排雜口，并在排雜口處滑動設置有擋板(11)，擋板(11)沿著過濾筒體(301)底端左右滑動，其中，擋板(11)左端設置有輔助桿(12)，輔助桿(12)左端設置有拉片(13)，拉片(13)位于過濾筒體(301)左側。

6.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，過濾筒體(301)底端設置有四根立柱(14)，四根立柱(14)底端均與底板(1)頂端連接，用于連接過濾筒體(301)與底板(1)。

7.根據權利要求1所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，中間筒體(701)底端設置有安裝座(15)，安裝座(15)底端與過濾筒體(301)頂端連接，用于連接中間筒體(701)與過濾筒體(301)。

8.根據權利要求3所述的一種自清潔的智能化工廠廢水凈化處理設備，其特征在于，輥筒(802)靠近連接管(702)的一端設置有錐形環(16)，錐形環(16)的錐面朝向中間筒體(701)入水的一側。

發明內容

本發明的主要目的在于提供一種自清潔的智能化工廠廢水凈化處理設備，從而有效解決背景技術中所指出的問題。

為了達到上述目的，本發明所采用的技術方案是：

一種自清潔的智能化工廠廢水凈化處理設備，包括：

水平設置的底板，底板底端設置有四根支腿；

過濾機構，包括內部設置有腔室的過濾筒體，安裝于底板上，過濾筒體左端連通設置有入水管，過濾筒體內右壁上轉動設置有轉軸，轉軸上設置有螺旋網板，其中，螺旋網板的外側壁與過濾筒體內部滑動緊密接觸，螺旋網板的螺旋面上滑動設置有移動板，移動板靠近螺旋網板的一側設置有橡膠刮條，且橡膠刮條與螺旋網板的螺旋面接觸，過濾筒體上設置有往復運動機構，移動板安裝于往復運動機構上；

抽水機構，包括內部設置有腔室的中間筒體，安裝于過濾筒體上方，入水管與中間筒體左端連通，中間筒體右端連通設置有連接管，連接管上設置有抽水泵，中間筒體上設置有驅動機構，驅動機構與往復運動機構傳動連接。

進一步地，往復運動機構還包括滑動柱，滑動柱一端滑動貫穿過濾筒體右側壁并與移動板連接，滑動柱另一端設置有聯動板，聯動板上設置有兩根連接桿，兩根連接桿呈上下對稱排列，每一根連接桿上遠離聯動板的一端均設置有滑塊，過濾筒體后端設置有兩條滑軌，且兩條滑軌呈上下對稱排列，兩個滑塊分別對應滑動安裝于兩條滑軌上，兩個滑塊的后側壁上均設置有支桿，兩根支桿的后端均設置有齒條，兩個齒條之間設置有固定板，用于連接兩個齒條，且位于上方的齒條的齒狀結構與位于下方的齒條的齒狀結構呈相對排列，過濾筒體后端的中間位置轉動設置有連接軸，連接軸后端設置有不完整齒輪，其中不完整齒輪僅有一半的圓周外壁上設置有齒狀結構。

進一步地，驅動機構還包括驅動軸，轉動貫穿安裝于入水管的左端上半部，其中驅動軸的一端伸入至中間筒體的腔室內，且驅動軸上固定套設有輥筒，輥筒外側設置有多組扇葉，驅動軸的另一端設置有第一導輪，入水管的左端下半部轉動設置有第二導輪，第一導輪與第二導輪上下對稱排列，且第一導輪與第二導輪上傳動套設有皮帶，入水管的后端下半部轉動設置有支撐軸，支撐軸上由前向后依次設置有副錐齒輪和第一鏈輪，不完整齒輪上設置有第二鏈輪，第一鏈輪與第二鏈輪上傳動套設有鏈條，第二導輪上同軸心設置有主錐齒輪，主錐齒輪與副錐齒輪嚙合。

進一步地，過濾筒體右端下半部連通設置有出水管，出水管輸出端穿過底板，并在出水管輸出端設置有蓋板。

進一步地，過濾筒體底端設置有排雜口，并在排雜口處滑動設置有擋板，擋板沿著過濾筒體底端左右滑動，其中，擋板左端設置有輔助桿，輔助桿左端設置有拉片，拉片位于過濾筒體左側。

進一步地，過濾筒體底端設置有四根立柱，四根立柱底端均與底板頂端連接，用于連接過濾筒體與底板。

進一步地，中間筒體底端設置有安裝座，安裝座底端與過濾筒體頂端連接，用于連接中間筒體與過濾筒體。

進一步地，輥筒靠近連接管的一端設置有錐形環，錐形環的錐面朝向中間筒體入水的一側。

采用上述技術方案后，本發明的有益效果是：

廢水在抽水泵的作用下從連接管進入至中間筒體內，流經中間筒體的過程中對中間筒體上的驅動機構提供動力，使得驅動機構工作，通過驅動機構對往復運動機構進行提供驅動力，中間筒體內的廢水流經入水管進入至過濾筒體內，通過過濾筒體內的螺旋網板對廢水中的雜質進行攔截，由圖中螺旋網板的結構可知，廢水沿著螺旋網板的螺旋面做離心運動，使得廢水與螺旋網板的接觸面積增大，增大了螺旋網板對廢水的過濾效率，由于移動板安裝于往復運動機構上，往復運動機構在驅動機構的驅動下往復運動，進而帶動移動板和橡膠刮條沿著過濾筒體進行軸向的往復運動，在移動板向左平移的過程中，螺旋網板以轉軸為軸心轉動，在移動板向右反向平移的過程中，螺旋網板以轉軸為軸心反向轉動，螺旋網板反向轉動的過程中減緩了廢水在過濾筒體內的流動速度，進而可進一步增大對廢水的過濾效率，通過移動板上的橡膠刮條對螺旋網板上的螺旋面進行刮動清潔，進而可自動在廢水過濾的過程中對過濾組件進行清潔，操作簡單，無需停機操作，廢水的凈化處理效率高。

（發明人：吳昊）
