公布日：2022.06.07
申請日：2022.03.22
分類號：C02F9/04(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I;B01D21/24(2006.01)I;C02F1/62(2006.01)I;B01F31/44(2022.01)I;
B01F31/441(2022.01)I;C02F1/52(2006.01)I;C02F1/56(2006.01)I;B01F27/90(2022.01)I;B01F27/1122(2022.01)I;C02F1/66(2006.01)N;
C02F11/122(2019.01)N;C02F103/16(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種用于處理含鎳廢水的方法和裝置，將含鎳廢水通入到初沉裝置中，在初沉裝置中含鎳廢水通過導流孔在導流板的上端邊緣處實現固液分離，上方的清液通過抽液裝置通入到反應裝置中；在反應裝置中調節pH在3‑3.5，然后加入重金屬捕集劑，再控制進行分層和整體攪拌；將攪拌后的廢水通入到混凝裝置中，調節pH在6.5‑9.5，加入混凝劑，第一污泥泵將初沉裝置中的污泥通入到混凝裝置中，開啟攪拌；將廢水通入到絮凝裝置中，加入絮凝劑，開啟攪拌，設置在最大攪拌速度，逐漸控制攪拌速度降低，直至停止攪拌；將絮凝處理后的廢水通入到沉淀裝置中沉淀；最后排放清液和收集污泥。本發明具有以下技術效果：提高了含鎳廢水的除鎳效果。
權利要求書
1.一種用于處理含鎳廢水的裝置，其特征在于：所述裝置包括初沉裝置(1)、反應裝置(4)、混凝裝置(5)、絮凝裝置(9)和沉淀裝置(13)，所述初沉裝置(1)通過第一支撐架(2)支撐于地面，在所述初沉裝置(1)的上方開設有進料口(3)，所述初沉裝置(1)初沉后的廢水通過抽液裝置(15)通入到所述反應裝置(4)中，所述初沉裝置(1)初沉后的污泥通過第一污泥泵(25)通入到所述混凝裝置(5)中，所述反應裝置(4)為重金屬捕集劑反應池；在反應裝置(4)內處理后通過第一水泵(39)通入到混凝裝置(5)中，所述混凝裝置(5)通過第二支撐架(6)支撐于地面，所述混凝裝置(5)上設置有第一攪拌裝置(7)和第一加藥口(8)；經過混凝裝置(5)通過第二水泵(40)通入到絮凝裝置(9)中，所述絮凝裝置(9)通過第三支撐架(10)支撐于地面，所述絮凝裝置(9)上設置有第二攪拌裝置(11)和第二加藥口(12)；最后通過第二污泥泵(41)進入到沉淀裝置(13)中進行沉淀處理，將產生的清液通過排水管(50)排放，將產生的污泥通過污泥管(51)排出進入后續處理；所述初沉裝置(1)具有殼體(14)，在所述殼體(14)的內部、在所述抽液裝置(15)的下方設置有隔離板(16)，在所述隔離板(16)的下方設置有導流板(17)，所述隔離板(16)和所述導流板(17)將殼體(14)的內部分割成由上向下的上部區域(18)、中部區域(19)和下部區域(20)，所述隔離板(16)呈內凹結構，在所述隔離板(16)的底部開設有導流孔(21)，在所述導流孔(21)處設置有導流輪扇(24)，所述導流輪扇(24)將上部區域(18)內的廢水導入到中部區域(19)中，所述隔離板(16)的邊緣固定在所述殼體(14)的內壁上，在邊緣處開設有換液孔(22)，所述導流板(17)也呈內凹結構，所述導流板(17)具有向下彎曲的邊緣，所述導流板(17)的邊緣固定在所述殼體(14)的內壁上，在彎曲的邊緣處開設有沉降孔(23)，沉降孔(23)處設置有單向閥，所述進料口(3)的下端處于所述隔離板(16)的上方；所述反應裝置(4)的上端兩側設置有升降電機(34)，所述升降電機(34)通過連接繩(35)固定有移動平臺(36)，所述移動平臺(36)上設置有攪拌槳(37)，所述攪拌槳(37)通過防水電機(38)驅動，所述移動平臺(36)上設置有加藥裝置，所述加藥裝置用于向反應裝置內加入重金屬捕集劑；所述沉淀裝置(13)內通過支撐桿(46)支撐有多個半球殼(47)，多個所述半球殼(47)依次嵌套，在所述支撐桿(46)的下方形成有沉淀區(48)，所述半球殼(47)上設置有多個通孔(49)，在所述半球殼(47)上以頂點為圓心設定第一區域(52)和第二區域(53)，所述第一區域(52)包含在第二區域(53)內，所述第一區域(52)內的通孔的密度小于第二區域(53)內的通孔的密度。
2.如權利要求1所述的一種用于處理含鎳廢水的裝置，其特征在于：在所述殼體(14)的上方開設有開口(26)，所述抽液裝置(15)包括設置在開口(26)左右側的支撐塊(27)，螺紋桿(28)支撐在支撐塊(27)上，所述螺紋桿(28)與伸縮電機(29)的驅動軸連接，所述螺紋桿(28)的左右兩側的螺紋方向相反，在所述螺紋桿(28)的左右側均套設有滑動塊(30)，所述滑動塊(30)支撐在滑軌上，所述滑動塊(30)與剪叉式伸縮桿(31)鉸接，所述剪叉式伸縮桿(31)的下端固定有潛水泵(32)，所述潛水泵(32)與可伸縮的輸送管(33)連接，所述輸送管(33)與所述反應裝置(4)的上部連接，所述初沉裝置(1)的底部連接第一污泥泵(25)。
3.如權利要求2所述的一種用于處理含鎳廢水的裝置，其特征在于：所述第一加藥口(8)用于加入混凝劑，所述第二加藥口(12)用于加入絮凝劑，所述第一攪拌裝置(7)和所述第二攪拌裝置(11)結構相同，均具有與驅動電機連接的攪拌桿(42)，固定在所述攪拌桿(42)下端的支撐板(43)，所述支撐板(43)上連接有攪拌葉片(44)，所述攪拌葉片(44)具有上部的豎直段和下部的彎曲段，所述彎曲段的下端與所述支撐板(43)固定，所述攪拌葉片(44)的內側設置呈對稱的圓弧形斜面(45)。
發明內容
鑒于上述技術問題，本發明提供了一種用于處理含鎳廢水的方法和裝置，旨在能夠解決現有技術中的問題。
為解決上述技術問題，本發明的技術方案如下：
一種用于處理含鎳廢水的方法，將含鎳廢水通入到初沉裝置1中，在初沉裝置1中含鎳廢水通過導流孔21在導流板17的上端邊緣處實現固液分離，上方的清液通過抽液裝置15通入到反應裝置4中；在反應裝置4中調節pH在3-3.5，然后加入重金屬捕集劑，再控制進行分層和整體攪拌；將攪拌后的廢水通入到混凝裝置5中，調節pH在6.5-9.5，加入混凝劑，第一污泥泵25將初沉裝置1中的污泥通入到混凝裝置5中，開啟攪拌；將廢水通入到絮凝裝置9中，加入絮凝劑，開啟攪拌，設置在最大攪拌速度，逐漸控制攪拌速度降低，直至停止攪拌；將絮凝處理后的廢水通入到沉淀裝置13中沉淀；最后排放清液和收集污泥。
進一步地，采用酸堿物質調節pH值，混凝劑選擇聚合氯化鋁，絮凝劑選擇聚丙烯酰胺。
進一步地，在所述初沉裝置1中，控制導流輪扇24將上部區域18中的含鎳廢水通入到中部區域19中，含鎳廢水在弧形的導流板17的作用下沿導流板17向上方流動，污泥在重力的作用下通過沉降孔23落入下部區域20中，其余含鎳廢水通過單向閥進入到上部區域18中，再通過抽液裝置15通入到反應裝置4中。
進一步地，在所述反應裝置4中通過升降電機34控制移動平臺的位置，實現定點和整體攪拌，促進藥液與含鎳廢水的反應。

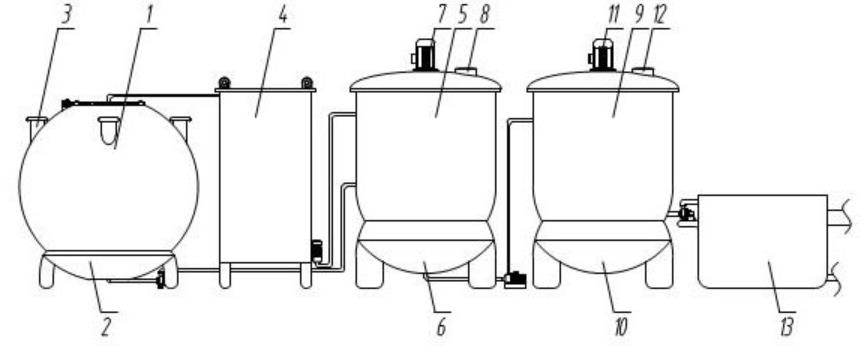

一種用于處理含鎳廢水的裝置，所述裝置包括初沉裝置1、反應裝置4、混凝裝置5、絮凝裝置9和沉淀裝置13，所述初沉裝置1通過第一支撐架2支撐于地面，在所述初沉裝置1的上方開設有進料口3(該進料口3設置有多個，且進料口3將廢水通入到靠近隔離板16處)，所述初沉裝置1初沉后的廢水通過抽液裝置15通入到所述反應裝置4中，所述初沉裝置1初沉后的污泥通過第一污泥泵25通入到所述混凝裝置5中，所述反應裝置4為重金屬捕集劑反應池；在反應裝置4內處理后通過第一水泵39通入到混凝裝置5中，所述混凝裝置5通過第二支撐架6支撐于地面，所述混凝裝置5上設置有第一攪拌裝置7和第一加藥口8；經過混凝裝置5通過第二水泵40通入到絮凝裝置9中，所述絮凝裝置9通過第三支撐架10支撐于地面，所述絮凝裝置9上設置有第二攪拌裝置11和第二加藥口12；最后通過第二污泥泵41進入到沉淀裝置13中進行沉淀處理，將產生的清液通過排水管50排放，將產生的污泥通過污泥管51排出進入后續處理(壓濾機制成泥餅)。
進一步地所述初沉裝置1具有殼體14，在所述殼體14的內部、在所述抽液裝置15的下方設置有隔離板16，在所述隔離板16的下方設置有導流板17，所述隔離板16和所述導流板17將殼體14的內部分割成由上向下的上部區域18、中部區域19和下部區域20，所述隔離板16呈內凹結構，在所述隔離板16的底部開設由導流孔21，在所述導流孔21處設置有導流輪扇24，所述導流輪扇24將上部區域18內的廢水導入到中部區域19中，所述隔離板16的邊緣固定在所述殼體14的內壁上，在邊緣處(邊緣附近)開設有換液孔22，所述導流板17也呈內凹結構，所述導流板17具有向下彎曲的邊緣，所述導流板17的邊緣固定在所述殼體14的內壁上，在彎曲的邊緣處開設有沉降孔23，沉降孔23處設置有單向閥，所述進料口3的下端處于所述隔離板16的上方(或靠近所述隔離板16)。
進一步地在所述殼體14的上方開設有開口26，所述抽液裝置15包括設置在開口26左右側的支撐塊27，螺紋桿28支撐在支撐塊27上，所述螺紋桿28與伸縮電機29的驅動軸連接，所述螺紋桿28的左右兩側的螺紋方向相反，在所述螺紋桿28的左右側均套設有滑動塊30，所述滑動塊30支撐在滑軌上(滑軌圖中未示出，其作用是可使滑動塊30在滑軌上移動，控制滑動塊30能夠在水平方向左右移動)，所述滑動塊30與剪叉式伸縮桿31鉸接，所述剪叉式伸縮桿31的下端固定有潛水泵32，所述潛水泵32與可伸縮的輸送管33連接，所述輸送管33與所述反應裝置4的上部連接，所述初沉裝置1的底部連接第一污泥泵25。
進一步地所述反應裝置4的上端兩側設置有升降電機34，所述升降電機34通過連接繩35固定有移動平臺36，所述移動平臺36上設置有攪拌槳37，所述攪拌槳37通過防水電機38驅動，所述移動平臺36上設置有加藥裝置，所述加藥裝置用于向反應裝置內加入重金屬捕集劑，(可實現定點反復攪拌)。
進一步地所述第一加藥口8用于加入混凝劑，所述第二加藥口12用于加入絮凝劑，所述第一攪拌裝置7和所述第二攪拌裝置11結構相同，均具有與驅動電機連接的攪拌桿42，固定在所述攪拌桿42下端的支撐板43，所述支撐板43上連接有攪拌葉片44，所述攪拌葉片44具有上部的豎直段和下部的彎曲段，所述彎曲段的下端與所述支撐板43固定，所述攪拌葉片44的內側設置呈對稱的圓弧形斜面45。
進一步地所述沉淀裝置13內通過支撐桿46支撐有多個半球殼47，多個所述半球殼47依次嵌套，在所述支撐桿46的下方形成有沉淀區48，所述半球殼47上設置有多個通孔49，在所述半球殼47上以頂點為圓心設定第一區域52和第二區域53，所述第一區域52包含在第二區域53內，所述第一區域52內的通孔的密度小于第二區域53內的通孔的密度(分區域沉淀，由于半球殼的每個小平面上的傾斜度不同，所以沉淀的速度不同，設置通孔的不同密度是為了適應不同的沉淀速度；分多個殼沉淀，能夠沉淀不同大小的污泥顆粒，起到進一步沉淀的目的，而現有技術中均未考慮到需要分級沉淀，或者分級沉淀不方便)。
本發明具有以下技術效果：
1、本發明的初沉裝置具有隔離板、導流板，將初沉裝置設置分成了三層：上部區域、中部區域和下部區域，隔離板、導流板均設置呈內凹結構，能夠使含鎳廢水實現自動的初步沉淀，對于細小顆粒的沉淀效果較好；收集初步沉淀的物質用于后續回流沉淀，提高了混凝的效果。
2、本發明的抽液裝置設置成可伸縮式，能夠控制始終抽取的是初沉裝置中的最上層清液，下方的可繼續進行循環初步沉淀，能夠充分的收集初步沉淀物，減少后的混凝劑的使用，而且還能夠提高混凝的效果。
3、本發明反應裝置中的攪拌裝置設置成可上下移動的，能夠整體進行攪拌，還能夠在定點或稱為定層進行攪拌，對于加入的重金屬捕集劑能夠更好的與含鎳廢水進行反應，定點攪拌的方式貼合該反應的需求，能夠在提供反應效果的同時，減少重金屬捕集劑的使用量。
4、本發明的第一攪拌裝置和所述第二攪拌裝置結構相同，均具有與驅動電機連接的攪拌桿，固定在攪拌桿下端的支撐板，支撐板上連接有攪拌葉片，攪拌葉片具有上部的豎直段和下部的彎曲段，彎曲段的下端與所述支撐板固定，攪拌葉片44的內側設置呈對稱的圓弧形斜面，能夠?qū)U水始終向內部聚合，形成沖擊的效果，對于混凝和絮凝開始階段具有較好的混合效果；然后降低攪拌的速度，在保持增強混合效果的同時，減少對已經形成的絮體的影響。
5、本發明的沉淀裝置，分區域沉淀，由于半球殼的每個小平面上的傾斜度不同，所以沉淀的速度不同，設置通孔的不同密度是為了適應不同的沉淀速度；分多個殼沉淀，能夠沉淀不同大小的污泥顆粒，起到進一步沉淀的目的，而現有技術中均未考慮到需要分級沉淀，或者分級沉淀不方便。
（發明人：徐忠廠;張鑫;劉海龍;陳根良;陳聰杰）
