公布日：2022.08.02
申請日：2022.04.13
分類號：B01D36/04(2006.01)I
摘要
本發明提供了醫療廢物廢水處理設備及方法，包括箱體、分離組件、過濾組件，箱體內設有分離倉、沉淀倉、過濾倉，分離倉與沉淀倉之間設有隔板，分離組件包括安裝在隔板上端面的機殼，機殼內設有電機，電機的輸出端設有篩選簍，過濾倉底面設有水泵，水泵的輸入端設有與沉淀倉相連通的連接管，連接桿設有電動閥門，水泵的輸出端連接有導通管，過濾倉設有固定板，過濾組件包括安裝在固定板上端面的過濾罐，導通管的另一端貫穿過濾罐的上端面后與過濾罐內部相連通，過濾罐內壁從上往下依次設有石英砂過濾層、活性炭過濾層、海綿過濾層、腈綸綿過濾層。本發明能夠有效處理醫療廢物中的液體，且經處理后的醫療廢水，在排放時，不會對自然環境造成損壞。
權利要求書

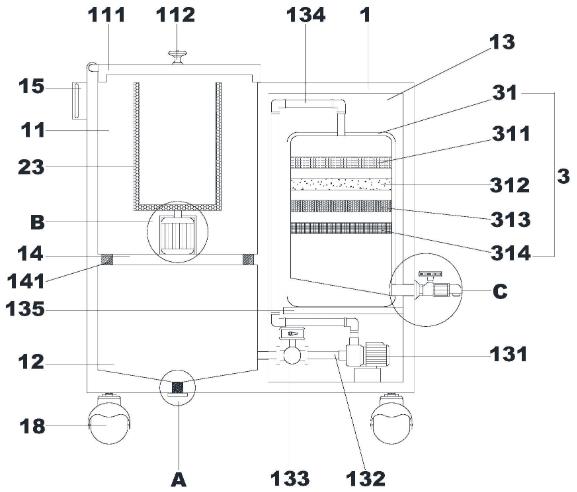

1.醫療廢物廢水處理設備，其特征在于，包括箱體(1)、分離組件(2)、過濾組件(3)；所述箱體(1)內設有分離倉(11)、沉淀倉(12)、過濾倉(13)，所述分離倉(11)與所述沉淀倉(12)之間設有隔板(14)，所述分離組件(2)包括安裝在所述隔板(14)上端面的機殼(21)，所述機殼(21)內設有電機(22)，所述電機(22)的輸出端設有篩選簍(23)，所述過濾倉(13)底面設有水泵(131)，所述水泵(131)的輸入端設有與所述沉淀倉(12)相連通的連接管(132)，所述連接桿外壁設有電動閥門(133)，所述水泵(131)的輸出端連接有導通管(134)，所述過濾倉(13)內壁設有固定板(135)，所述過濾組件(3)包括安裝在所述固定板(135)上端面的過濾罐(31)，所述導通管(134)的另一端貫穿所述過濾罐(31)的上端面后與所述過濾罐(31)內部相連通，所述過濾罐(31)內壁從上往下依次設有石英砂過濾層(311)、活性炭過濾層(312)、海綿過濾層(313)、腈綸綿過濾層(314)。
2.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述分離倉(11)上端轉動連接有蓋板(111)，所述蓋板(111)上端面設有把手(112)。
3.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述箱體(1)左端面設有控制器(15)，所述控制器(15)通過導線分別于所述電機(22)、電動閥門(133)、水泵(131)電性連接。
4.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述箱體(1)右端面設有龍頭閥(16)，所述龍頭閥(16)通過安裝管(161)與所述過濾罐(31)內部相連通。
5.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述沉淀倉(12)底面和所述過濾罐(31)底面呈一定角度的傾斜。
6.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述箱體(1)下端面設有與所述沉淀倉(12)內部相連通的螺紋槽(17)，所述螺紋槽(17)內活動連接有螺紋密封塞(171)。
7.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述箱體(1)底面設有多個萬向輪(18)。
8.根據權利要求1所述的醫療廢物廢水處理設備，其特征在于，所述隔板(14)對稱設有連通所述分離倉(11)和沉淀倉(12)排水孔(141)。
9.醫療廢物廢水處理設備及方法，其特征在于，該醫療廢物廢水處理設備的使用方法為：S1：在萬向輪(18)的作用下將此設備搬運至需要使用的地方，首先將此設備接通電源，抓住把手(112)將蓋板(111)打開，將醫療廢物廢水倒入至篩選簍(23)內；S2：將蓋板(111)關閉，然后通過控制器(15)啟動電機(22)，電機(22)帶動篩選簍(23)轉動，產生離心力，將醫療廢水分離出來，而醫療廢物則留存在篩選簍(23)內，分離出來的醫療廢水從隔板(14)的排水孔(141)掉落至沉淀倉(12)內；S3：當經過一段時間的分離后，通過控制器(15)關閉電機(22)，醫療廢物中的廢水被分離出，打開蓋板(111)，使用工具將醫療廢物取出進行處理，而醫療廢水則在沉淀倉(12)內進行沉淀；S4：醫療廢水經過一段時間的沉淀后，通過控制器(15)啟動電動閥門(133)和水泵(131)，電動閥門(133)打開，在水泵(131)的作用下，醫療廢水依次通過連接管(132)和導通管(134)輸送至過濾罐(31)內；S5：醫療廢水輸出至過濾罐(31)內后，依次經過石英砂過濾層(311)、活性炭過濾層(312)、海綿過濾層(313)、腈綸綿過濾層(314)，后儲存在過濾罐(31)內；S6：當經過一段時間的過濾后，打開龍頭閥(16)，將醫療廢水排出，此時的醫療廢水經過多次的凈化、過濾，不會對自然環境造成損壞；S7：當沉淀倉(12)內的醫療廢水抽完后，應當及時地關閉電動閥門(133)和水泵(131)；S8：每當完成一次醫療廢物廢水處理工作后，應當將螺紋密封塞(171)從螺紋槽(17)內卸下，將醫療廢水的沉淀物排出，進行處理。
發明內容
本發明的目的在于提供醫療廢物廢水處理設備及方法，以解決上述背景技術中提到的問題。
本發明解決上述技術問題采用的技術方案為：
醫療廢物廢水處理設備，包括箱體、分離組件、過濾組件，所述箱體內設有分離倉、沉淀倉、過濾倉，所述分離倉與所述沉淀倉之間設有隔板，所述分離組件包括安裝在所述隔板上端面的機殼，所述機殼內設有電機，所述電機的輸出端設有篩選簍，所述過濾倉底面設有水泵，所述水泵的輸入端設有與所述沉淀倉相連通的連接管，所述連接桿外壁設有電動閥門，所述水泵的輸出端連接有導通管，所述過濾倉內壁設有固定板，所述過濾組件包括安裝在所述固定板上端面的過濾罐，所述導通管的另一端貫穿所述過濾罐的上端面后與所述過濾罐內部相連通，所述過濾罐內壁從上往下依次設有石英砂過濾層、活性炭過濾層、海綿過濾層、腈綸綿過濾層。
采用上述技術方案，能夠有效處理醫療廢物中的液體，且經處理后的醫療廢水，在排放時，不會對自然環境造成損壞。
優選的，所述分離倉上端轉動連接有蓋板，所述蓋板上端面設有把手。
采用上述技術方案，能夠密封住分離倉，避免醫療廢物廢水四濺。
優選的，所述箱體左端面設有控制器，所述控制器通過導線分別于所述電機、電動閥門、水泵電性連接。
采用上述技術方案，能夠方便地操作此設備。
優選的，所述箱體右端面設有龍頭閥，所述龍頭閥通過安裝管與所述過濾罐內部相連通。
采用上述技術方案，能夠排放出經過過濾后的醫療廢水。
優選的，所述沉淀倉底面和所述過濾罐底面呈一定角度的傾斜。
采用上述技術方案，能夠方便排放醫療廢水的沉淀物。
優選的，所述箱體下端面設有與所述沉淀倉內部相連通的螺紋槽，所述螺紋槽內活動連接有螺紋密封塞。
采用上述技術方案，能夠密封住沉淀倉，并將醫療廢水的沉淀物排出。
優選的，所述箱體底面設有多個萬向輪。
采用上述技術方案，能夠方便地搬運此設備。
優選的，所述隔板對稱設有連通所述分離倉和沉淀倉排水孔。
采用上述技術方案，能夠使分離出來的醫療廢水掉落至沉淀倉內。
優選的，該醫療廢物廢水處理設備的使用方法為：
S1：在萬向輪的作用下將此設備搬運至需要使用的地方，首先將此設備接通電源，抓住把手將蓋板打開，將醫療廢物廢水倒入至篩選簍內；
S2：將蓋板關閉，然后通過控制器啟動電機，電機帶動篩選簍轉動，產生離心力，將醫療廢水分離出來，而醫療廢物則留存在篩選簍內，分離出來的醫療廢水從隔板的排水孔掉落至沉淀倉內；
S3：當經過一段時間的分離后，通過控制器關閉電機，醫療廢物中的廢水被分離出，打開蓋板，使用工具將醫療廢物取出進行處理，而醫療廢水則在沉淀倉內進行沉淀；
S4：醫療廢水經過一段時間的沉淀后，通過控制器啟動電動閥門和水泵，電動閥門打開，在水泵的作用下，醫療廢水依次通過連接管和導通管輸送至過濾罐內；
S5：醫療廢水輸出至過濾罐內后，依次經過石英砂過濾層、活性炭過濾層、海綿過濾層、晴綸綿過濾層，后儲存在過濾罐內；
S6：當經過一段時間的過濾后，打開龍頭閥，將醫療廢水排出，此時的醫療廢水經過多次的凈化、過濾，不會對自然環境造成損壞；
S7：當沉淀倉內的醫療廢水抽完后，應當及時地關閉電動閥門和水泵；
S8：每當完成一次醫療廢物廢水處理工作后，應當將螺紋密封塞從螺紋槽內卸下，將醫療廢水的沉淀物排出，進行處理。
與現有技術相比，本發明的有益效果為：
1、本發明，通過在分離倉內設置分離組件，能夠將醫療廢物和廢水進行分離，并使醫療廢水在沉淀倉內進行沉淀。
2、本發明，通過設置水泵，能夠將沉淀后的醫療廢水抽入至過濾罐內進行過濾。
3、本發明，通過設置過濾組件，通過在過濾罐內設置石英砂過濾層、活性炭過濾層、海綿過濾層、腈綸綿過濾層，能夠對醫療廢水進行有效的過濾，從而達到排放標準，不會對大自然造成傷害。
（發明人：楊盛凱;盛四軍;周純潔;易玉龍;王斯冉）
