公布日：2022.04.12

申請日：2022.03.07

分類號：C02F9/14(2006.01)I

摘要

本發明涉及一種基于微生物的污水除臭凈化系統，涉及除臭凈化技術領域。本發明通過在除臭箱中加入微生物除臭劑以對污水進行除臭凈化處理，在除臭箱設置臭味檢測儀和光傳感器，以及通過設置控制單元，并通過控制單元的分析模塊根據臭味檢測儀檢測的臭味濃度數值和透光率共同確定所述微生物除臭劑對污水的凈化分解是否完成，并在判定未完成時，向除臭箱中增加除臭劑以加速除臭凈化，通過除臭箱內設置pH檢測儀和在分析模塊設置預設pH值，并當分析模塊判定除臭凈化未完成、臭味濃度數值達標且透光率不達標時，根據除臭箱中的pH值與預設pH值的比對結果再次判定污水凈化是否完成，提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

權利要求書

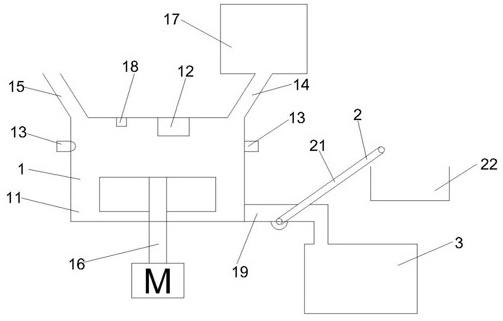

1.一種基于微生物的污水除臭凈化系統，其特征在于，包括：除臭機構，其包括用以將污水通過微生物分解除臭的除臭箱，設置在除臭箱側壁上的用以檢測污水臭味的臭味檢測儀和用以檢測污水在微生物分解過程中透光率的光傳感器，設置在除臭箱上部的污水口和除臭劑口，設置在除臭箱內的用以在微生物分解過程中對污水進行攪拌的攪拌器，所述除臭劑口連接有除臭劑箱；雜質過濾機構，其與所述除臭機構連接，雜質過濾機構包括用以將經微生物分解后的混合水進行過濾的雜質過濾傳輸裝置和用以將過濾后的雜質進行存儲的雜質存儲箱；沉淀池，其與所述除臭機構通過管道連接，沉淀池用以將過濾后的混合水沉淀后排出；控制單元，其分別與所述除臭機構和雜質過濾機構連接，控制單元包括用以獲取所述臭味檢測儀的臭味濃度數值C和所述光傳感器的透光率R的獲取模塊，用以根據該臭味濃度數值C和透光率R分析微生物對污水的凈化是否完成的分析模塊，以及在分析模塊判定凈化未完成時對所述除臭凈化系統進行參數調節的調節模塊；所述除臭箱的側壁上還安裝有液位傳感器，液位傳感器對注入除臭箱內的污水液位高度G進行實時檢測，并傳輸至所述獲取模塊，獲取模塊根據該液位高度G確定向所述除臭箱注入的除臭劑量；其中，所述獲取模塊設有第一預設液位高度G1、第二液位高度G2、第三液位高度G3、第一除臭劑量M1、第二除臭劑量M2以及第三除臭劑量M3，其中G1＜G2＜G3，M1＜M2＜M3，當G≤G1時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第一除臭劑量M1；當G1＜G≤G2時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第二除臭劑量M2；當G2＜G≤G3時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第三除臭劑量M3；所述調節模塊還用以在所述獲取模塊確定所述除臭劑量并向所述除臭箱注入除臭劑完成時，控制以高轉速Vg啟動所述攪拌器攪拌混合除臭箱內的污水和除臭劑，并在攪拌至第一預設時長t1，控制攪拌器降速至Vd攪拌除臭箱內的污水和除臭劑；所述獲取模塊還用以在所述調節模塊控制所述攪拌器以低轉速Vd對除臭箱內的污水和除臭劑攪拌至第二預設時長t2時，獲取所述臭味濃度數值C和透光率R，并將臭味濃度數值C與預設臭味濃度數值C0進行比對，將透光率R與預設透光率R0進行比對，所述分析模塊根據該比對結果判定所述污水是否凈化完成，若C≤C0且R≥R0，所述分析模塊判定所述污水凈化完成；若C＞C0且/或R＜R0，所述分析模塊判定所述污水凈化未完成;所述調節模塊還用以在所述分析模塊判定所述污水凈化未完成時，計算所述臭味濃度數值C與預設臭味濃度數值C0的臭味濃度差值ΔC，設定ΔC=C-C0，并根據該臭味濃度差值與預設臭味濃度差值的比對結果選取對應的調節系數調節注入除臭箱的除臭劑量，其中，所述調節模塊還設有第一預設臭味濃度差值ΔC1、第二預設臭味濃度差值ΔC2、第一除臭劑量調節系數K1、第二除臭劑量調節系數K2以及第三除臭劑量調節系數K3，其中ΔC1＜ΔC2，1＜K1＜K2＜K3＜1.5，當ΔC≤ΔC1時，所述調節模塊選取第一除臭劑量調節系數K1對注入除臭箱的除臭劑量進行調節；當ΔC1＜ΔC≤ΔC2時，所述調節模塊選取第二除臭劑量調節系數K2對注入除臭箱的除臭劑量進行調節；當ΔC＞ΔC2時，所述調節模塊選取第三除臭劑量調節系數K3對注入除臭箱的除臭劑量進行調節；當所述調節模塊選取第i除臭劑量調節系數Ki對注入除臭箱的除臭劑量進行調節時，設定i=1，2，3，調節模塊將調節后的除臭劑的劑量設置為Mk，設定Mk=Mn×Ki，調節模塊控制向除臭箱添加劑量為Me的除臭劑，設定Me=Mk-Mn，Mn為M1、M2或M3；所述調節模塊還用以在所述分析模塊判定所述污水凈化未完成時，計算所述透光率R和預設透光率R0的透光率差值ΔR，設定ΔR=R0-R，并根據該透光率差值與預設透光率差值的比對結果選取對應的調節系數對所述低轉速Vd進行調節，其中，所述調節模塊還設有第一透光率差值ΔR1、第二透光率差值ΔR2、第一轉速調節系數Kv1、第二轉速調節系數Kv2以及第三轉速調節系數Kv3，其中ΔR1＜ΔR2，0.5＜Kv3＜Kv2＜Kv1＜1，當ΔR≤ΔR1時，所述調節模塊選取第一轉速調節系數Kv1對所述低轉速Vd進行調節；當ΔR1＜ΔR≤ΔR2時，所述調節模塊選取第二轉速調節系數Kv2對所述低轉速Vd進行調節；當ΔR＞ΔR2時，所述調節模塊選取第三轉速調節系數Kv3對所述低轉速Vd進行調節；當所述調節模塊選取第j轉速調節系數Kvj對所述低轉速Vd進行調節時，設定j=1，2，3，調節模塊將調節后的所述攪拌器的轉速設置為Vdk，設定Vdk=Vd×Kvj；所述除臭箱內還設有用以檢測所述除臭箱內污水pH值的pH檢測儀，所述獲取模塊還用以在所述分析模塊判定所述污水凈化未完成、C≤C0且R＜R0時，獲取所述污水的pH值Q，并根據該pH值與預設pH值Q0的比對結果確定所述污水是否凈化完成，若Q≥Q0，所述分析模塊進一步判定所述污水凈化完成；若Q＜Q0，所述分析模塊進一步判定所述污水凈化未完成；所述調節模塊還用以在所述分析模塊進一步判定所述污水凈化未完成時，計算所述pH值Q與預設pH值Q0的差值ΔQ，設定ΔQ=Q0-Q，并根據該差值與預設差值的比對結果選取對應的修正系數對除臭劑量進行修正，其中，所述調節模塊還設有第一預設差值ΔQ1、第二預設差值ΔQ2、第一除臭劑量修正系數X1、第二除臭劑量修正系數X2以及第三除臭劑量修正系數X3，其中ΔQ1＜ΔQ2,1＜X1＜X2＜X3＜1.5,當ΔQ≤ΔQ1時，所述調節模塊選取第一除臭劑量修正系數X1對注入除臭箱的除臭劑量進行修正；當ΔQ1＜ΔQ≤ΔQ2時，所述調節模塊選取第二除臭劑量修正系數X2對注入除臭箱的除臭劑量進行修正；當ΔQ＞ΔQ2時，所述調節模塊選取第三除臭劑量修正系數X3對注入除臭箱的除臭劑量進行修正；當所述調節模塊選取第s除臭劑量修正系數Xs對注入除臭箱的除臭劑量進行修正時，設定s=1，2，3，調節模塊將修正后的除臭劑的劑量設置為Mx，設定Mx=Mk×Xs，調節模塊控制向除臭箱添加劑量為Me＇的除臭劑，設定Me＇=Mx-Mk。

2.根據權利要求1所述的基于微生物的污水除臭凈化系統，其特征在于，所述調節模塊還用以在所述分析模塊判定所述污水凈化完成時，控制開啟所述除臭箱下部的排污裝置和啟動所述雜質過濾傳輸裝置。

3.根據權利要求1所述的基于微生物的污水除臭凈化系統，其特征在于，所述分析模塊還設有最大除臭劑量Mmax，當所述調節模塊對所述除臭劑量修正完成時，所述分析模塊將修正后的除臭劑量Mx與最大除臭劑量Mmax進行比對，若Mx＞Mmax，所述調節模塊計算除臭劑量Mx和最大除臭劑量Mmax的除臭劑量差值ΔM，設定ΔM=Mx-Mmax，并根據該差值與預設除臭劑量差值的比對結果選取對應的轉速補償系數對所述攪拌器的高轉速進行補償，其中，所述調節模塊還設有第一預設除臭劑量差值ΔM1、第二預設除臭劑量差值ΔM2、第一轉速補償系數U1、第二轉速補償系數U2以及第三轉速補償系數U3，其中ΔM1＜ΔM2，設定1＜U1＜U2＜U3＜1.5，當ΔM≤ΔM1時，所述調節模塊選取第一轉速補償系數U1對所述攪拌器的高轉速Vg進行補償；當ΔM1＜ΔM≤ΔM2時，所述調節模塊選取第二轉速補償系數U2對所述攪拌器的高轉速Vg進行補償；當ΔM＞ΔM2時，所述調節模塊選取第三轉速補償系數U3對所述攪拌器的高轉速Vg進行補償；當所述調節模塊選取第f轉速補償系數Uf對所述攪拌器的高轉速Vg進行補償時，設定f=1，2，3，調節模塊將補償后的所述攪拌器的高轉速設置為Vgu，設定Vgu=Vg×Uf。

發明內容

為此，本發明提供一種基于微生物的污水除臭凈化系統，用以克服現有技術中生活污水處理時的處理效果難以控制導致凈化效率低的問題。

為實現上述目的，本發明提供一種基于微生物的污水除臭凈化系統，包括：

除臭機構，其包括用以將污水通過微生物分解除臭的除臭箱，設置在除臭箱側壁上的用以檢測污水臭味的臭味檢測儀和用以檢測污水在微生物分解過程中透光率的光傳感器，設置在除臭箱上部的污水口和除臭劑口，設置在除臭箱上的用以在微生物分解過程中對污水進行攪拌的攪拌器，所述除臭劑口連接有除臭劑箱；

雜質過濾機構，其與所述除臭機構連接，雜質過濾機構包括用以將經微生物分解后的混合水進行過濾的雜質過濾傳輸裝置和用以將過濾后的雜質進行存儲的雜質存儲箱；

沉淀池，其與所述除臭機構通過管道連接，沉淀池用以將過濾后的混合水沉淀后排出或進行其他處理；

控制單元，其分別與所述除臭機構和雜質過濾機構連接，控制單元包括用以獲取所述臭味檢測儀的臭味濃度數值和光傳感器的透光率的獲取模塊，用以根據該臭味濃度數值和透光率分析微生物對污水的分解是否完成的分析模塊，以及在分析模塊判定分解未完成時對所述除臭凈化系統進行參數調節的調節模塊。

進一步地，所述除臭箱的側壁上還安裝有液位傳感器，液位傳感器實時對注入除臭箱內的污水液面高度G進行實時檢測，并傳輸至所述獲取模塊，獲取模塊根據該液位高度確定向所述除臭箱注入的除臭劑量；

其中，所述獲取模塊設有第一預設液位高度G1、第二液位高度G2、第三液位高度G3、第一除臭劑量M1、第二除臭劑量M2以及第三除臭劑量M3，其中G1＜G2＜G3，M1＜M2＜M3，

當G≤G1時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第一除臭劑量M1；

當G1＜G≤G2時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第二除臭劑量M2；

當G2＜G≤G3時，所述獲取模塊將向所述除臭箱注入的除臭劑量設置為第三除臭劑量M3。

進一步地，所述調節模塊在所述獲取模塊確定所述除臭劑量并向所述除臭箱注入除臭劑完成時，控制所述攪拌器以高速Vg啟動對除臭箱內的污水和除臭劑進行攪拌混合，并在攪拌至第一預設時長t1時，控制所述攪拌器以低轉速Vd對除臭箱內的污水和除臭劑進行攪拌,其中，Vg＞Vd。

進一步地，所述獲取模塊還用以在所述調節模塊控制所述攪拌器以低速Vd對除臭箱內的污水和除臭劑攪拌至第二預設時長t2時，將臭味濃度數值C與預設臭味濃度數值C0進行比對，將透光率R和預設透光率R0進行比對，所述分析模塊根據該比對結果判定所述污水是否凈化完成，其中，

若C≤C0且R≥R0，所述分析模塊判定所述污水凈化完成；

若C＞C0且/或R＜R0，所述分析模塊判定所述污水凈化未完成。

進一步地，所述調節模塊還用以在所述分析模塊判定所述污水凈化完成時，控制開啟所述除臭箱下部的排污裝置并啟動所述雜質過濾傳輸裝置。

進一步地，所述調節模塊還用以在所述分析模塊判定所述污水凈化未完成時，計算所述臭味濃度數值C與預設臭味濃度數值C0的臭味濃度差值ΔC，設定ΔC=C-C0，并根據該臭味濃度差值與預設臭味濃度差值的比對結果選取對應的調節系數調節注入除臭箱的除臭劑量，

其中，所述調節模塊還設有第一預設臭味濃度差值ΔC1、第二預設臭味濃度差值ΔC2、第一除臭劑量調節系數K1、第二除臭劑量調節系數K2以及第三除臭劑量調節系數K3，其中ΔC1＜ΔC2，1＜K1＜K2＜K3＜1.5，

當ΔC≤ΔC1時，所述調節模塊選取第一除臭劑量調節系數K1對注入除臭箱的除臭劑量進行調節；

當ΔC1＜ΔC≤ΔC2時，所述調節模塊選取第二除臭劑量調節系數K2對注入除臭箱的除臭劑量進行調節；

當ΔC＞ΔC2時，所述調節模塊選取第三除臭劑量調節系數K3對注入除臭箱的除臭劑量進行調節；

當所述調節模塊選取第i除臭劑量調節系數Ki對注入除臭箱的除臭劑量進行調節時，設定i=1，2，3，調節模塊將調節后的除臭劑的劑量設置為Mk，設定Mk=Mn×Ki，調節模塊控制向除臭箱添加劑量為Me的除臭劑，設定Me=Mk-Mn。

進一步地，所述調整模塊還用以在所述分析模塊判定所述污水凈化未完成時，計算所述透光率R和預設透光率R0的透光率差值ΔR，設定ΔR=R0-R，并根據該透光率差值與預設透光率差值的比對結果選取對應的調節系數對所述低轉速Vd進行調節，

其中，所述調整模塊還設有第一透光率差值ΔR1、第二透光率差值ΔR2、第一轉速調節系數Kv1、第二轉速調節系數Kv2以及第三轉速調節系數Kv3，其中ΔR1＜ΔR2，0.5＜Kv3＜Kv2＜Kv1＜1，

當ΔR≤ΔR1時，所述調整模塊選取第一轉速調節系數Kv1對所述低轉速Vd進行調節；

當ΔR1＜ΔR≤ΔR2時，所述調整模塊選取第二轉速調節系數Kv2對所述低轉速Vd進行調節；

當ΔR＞ΔR2時，所述調整模塊選取第三轉速調節系數Kv3對所述低轉速Vd進行調節；

當所述調節模塊選取第j轉速調節系數Kvj對所述低轉速Vd進行調節時，設定j=1，2，3，調節模塊將調節后的所述攪拌器的轉速設置為Vdk，設定Vdk=Vd×Kvj。

進一步地，所述除臭箱內還設有用以檢測所述除臭箱內污水pH值的pH檢測儀，所述獲取模塊還用以在所述分析模塊判定所述污水凈化未完成、C＞C0且R＜R0時，獲取所述污水的pH值Q，并根據該pH值與預設pH值Q0的比對結果確定所述污水是否凈化完成，

若Q≥Q0，所述分析模塊判定所述污水凈化完成；

若Q＜Q0，所述分析模塊判定所述污水凈化未完成。

進一步地，所述調節模塊還用以在所述分析模塊判定所述污水凈化未完成時，計算所述pH值Q與預設pH值Q0的差值ΔQ，設定ΔQ=Q0-Q，并根據該差值與預設差值的比對結果選取對應的修正系數對除臭劑量進行修正，

其中，所述調節模塊還設有第一預設差值ΔQ1、第二預設差值ΔQ2、第一除臭劑量修正系數X1、第二除臭劑量修正系數X2以及第三除臭劑量修正系數X3，其中ΔQ1＜ΔQ2,1＜X1＜X2＜X3＜1.5,

當ΔQ≤ΔQ1時，所述調節模塊選取第一除臭劑量修正系數X1對注入除臭箱的除臭劑量進行修正；

當ΔQ1＜ΔQ≤ΔQ2時，所述調節模塊選取第二除臭劑量修正系數X2對注入除臭箱的除臭劑量進行修正；

當ΔQ＞ΔQ2時，所述調節模塊選取第三除臭劑量修正系數X3對注入除臭箱的除臭劑量進行修正；

當所述調節模塊選取第s除臭劑量修正系數Xs對注入除臭箱的除臭劑量進行修正時，設定s=1，2，3，調節模塊將修正后的除臭劑量設置為Mx，設定Mx=Mk×Xs，調節模塊控制向除臭箱添加劑量為Me＇的除臭劑，設定Me＇=Mx-Mk。

進一步地，所述分析模塊還設有最大除臭劑量Mmax，當所述調節模塊對所述除臭劑量修正完成時，所述分析模塊將修正后的除臭劑量Mx與最大除臭劑量Mmax進行比對，若Mx＞Mmax，所述調節模塊控制向所述除臭箱添加Mx的除臭劑，并計算除臭劑量Mx和最大除臭劑量Mmax的除臭劑量差值ΔM，設定ΔM=Mx-Mmax，并根據該差值與預設除臭劑量差值的比對結果選取對應的轉速補償系數對所述攪拌器的高轉速進行補償，

其中，所述調節模塊還設有第一預設除臭劑量差值ΔM1、第二預設除臭劑量差值ΔM2、第一轉速補償系數U1、第二轉速補償系數U2以及第三轉速補償系數U3，其中ΔM1＜ΔM2，設定1＜U1＜U2＜U3＜

1.5，

當ΔM≤ΔM1時，所述調節模塊選取第一轉速補償系數U1對所述攪拌器的高轉速Vg進行補償；

當ΔM1＜ΔM≤ΔM2時，所述調節模塊選取第二轉速補償系數U2對所述攪拌器的高轉速Vg進行補償；

當ΔM＞ΔM2時，所述調節模塊選取第三轉速補償系數U3對所述攪拌器的高轉速Vg進行補償；

當所述調節模塊選取第f轉速補償系數Uf對所述攪拌器的高轉速Vg進行補償時，設定f=1，2，3，調節模塊將補償后的所述攪拌器的高轉速設置為Vgu，設定Vgu=Vg×Uf。

與現有技術相比，本發明的有益效果在于，本發明通過在除臭箱中加入微生物除臭劑以對污水進行除臭凈化處理，在除臭箱設置臭味檢測儀和光傳感器，以及通過設置控制單元，并通過控制單元的分析模塊根據臭味檢測儀檢測的臭味濃度數值和透光率共同確定所述微生物除臭劑對污水的凈化分解是否完成，并在判定未完成時，向除臭箱中增加除臭劑以加速除臭凈化，提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

進一步地，本發明通過在除臭箱側壁上設置液位傳感器，并根據液位傳感器檢測的液位高度與多個預設液位高度的比對結果確定向除臭箱初始添加的除臭劑量，進一步提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

進一步地，本發明在向除臭箱中添加除臭劑完成時，先對除臭箱中的除臭劑和污水通過攪拌器進行高速攪拌第一預設時長，并在高速攪拌后轉至低速攪拌，以使微生物除臭劑和污水充分混合，對污水進行除臭分解。

進一步地，本發明通過在分析模塊設置預設臭味濃度數值和預設透光率，并在攪拌器以低速攪拌污水和除臭劑第二預設時長時，獲取除臭箱內的實際臭味濃度數值和透光率，并根據實際臭味濃度數值和透光率與預設臭味濃度數值和預設透光率的比對結果確定污水是否凈化完成，進一步提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

進一步地，本發明通過在控制單元設置調節模塊，并在調節模塊設置多個預設臭味濃度差值和預設透光率差值，當分析模塊確定污水除臭凈化未完成時，計算實際臭味濃度差值和透光率差值，并根據實際臭味濃度差值與預設臭味濃度差值的比對結果選取對應的調節系數調節注入除臭箱的除臭劑量，以及根據透光率差值和預設透光率差值的比對結果選取對應的調節系數對攪拌器的低轉速進行調節，并在調節后攪拌第二預設時長，再次比對判斷是否除臭凈化完成，進一步提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

進一步地，本發明通過除臭箱內設置pH檢測儀和在分析模塊設置預設pH值，并當分析模塊判定除臭凈化未完成、臭味濃度數值達標且透光率不達標時，根據除臭箱中的pH值與預設pH值的比對結果再次判定污水凈化是否完成，進一步提高了對除臭凈化系統的控制精度，從而進一步提高了除臭凈化效率。

進一步地，本發明通過在調節模塊設置多個預設差值和除臭劑量修正系數，并當分析模塊根據實際檢測的pH值與預設pH值的比對結果判定對污水的除臭凈化未完成時，計算pH值與預設pH值的差值，并根據該差值與多個預設差值的比對結果選取對應的除臭劑量修正系數以修正注入除臭箱的除臭劑的劑量，進一步提高了對除臭凈化系統的控制精度，減少資源浪費，從而進一步提高了除臭凈化效率。

（發明人：毛衛青）
