公布日：2022.07.12
申請日：2022.04.15
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種移動式模塊化生物膜高效污水處理設備，涉及環境保護技術領域，包括主體，所述主體的一側設置有好氧裝置，所述主體的下方設置有攪拌過濾裝置，所述攪拌過濾裝置的一側設置有環保設備。所述環保設備的上端設置有引流管，所述引流管的一側下端設置有分流裝置，所述攪拌過濾裝置的另一側設置有鼓風機。本發明通過凈化機構、驅動電機、調節閥、旋轉軸、攪拌槳和進水孔的共同作用下，可以將污水不停攪拌，將其內部有害分子破壞，并且內部雜質不易沉淀，使其漂浮在污水表面，通過分流罐、導流管、支管、蓄水箱和分流孔的共同作用下，可以減緩污水排放的壓力，并且提高設備的工作效率。
權利要求書

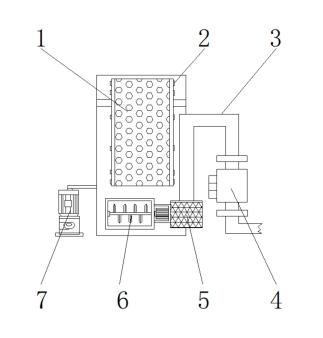

1.一種移動式模塊化生物膜高效污水處理設備，包括主體(1)，其特征在于：所述主體(1)的一側設置有好氧裝置(2)，所述主體(1)的下方設置有攪拌過濾裝置(6)，所述攪拌過濾裝置(6)的一側設置有環保設備(5)。所述環保設備(5)的上端設置有引流管(3)，所述引流管(3)的一側下端設置有分流裝置(4)，所述攪拌過濾裝置(6)的另一側設置有鼓風機(7)；所述分流裝置(4)包括分流罐(401)、導流管(402)、支管(403)、蓄水箱(404)、分流孔(405)，所述導流管(402)位于分流罐(401)的下端，所述支管(403)位于導流管(402)的兩側；所述支管(403)的一側通過連接孔與導流管(402)的兩側固定連接，所述導流管(402)的上端通過槽口與分流罐(401)的下端可拆卸連接。
2.根據權利要求1所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述蓄水箱(404)位于支管(403)的下端，蓄水箱內部含有大量電解物質，所述分流孔(405)位于蓄水箱(404)的前端外表面。
3.根據權利要求2所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述蓄水箱(404)與支管(403)之間設置有卡槽，所述蓄水箱(404)的上端通過卡槽與支管(403)的一側下端可拆卸連接，所述蓄水箱(404)與分流孔(405)之間設置有焊接塊，所述蓄水箱(404)的前端通過焊接塊與分流孔(405)的一側固定連接。
4.根據權利要求1所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述攪拌過濾裝置(6)包括凈化機構(601)、驅動電機(602)、調節閥(603)、旋轉軸(604)、攪拌槳(605)、進水孔(606)，所述驅動電機(602)位于凈化機構(601)的上端，所述調節閥(603)位于凈化機構(601)的一側，所述旋轉軸(604)位于凈化機構(601)的下端，所述攪拌槳(605)位于旋轉軸(604)的兩側，所述進水孔(606)位于調節閥(603)的下方。
5.根據權利要求4所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述驅動電機(602)與旋轉軸(604)之間設置有螺紋槽，所述旋轉軸(604)的上端通過螺紋槽與驅動電機(602)的下端可拆卸連接，所述凈化機構(601)與調節閥(603)之間設置有槽口，所述凈化機構(601)的一側通過槽口與調節閥(603)的一側可拆卸連接，所述攪拌槳(605)與旋轉軸(604)之間設置有焊接塊，所述攪拌槳(605)達到一側通過焊接塊與旋轉軸(604)的一側固定連接，所述凈化機構(601)與驅動電機(602)之間設置有螺栓，所述凈化機構(601)的上端通過螺栓與驅動電機(602)的下端固定連接。
6.根據權利要求4所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述凈化機構(601)包括濾池(6011)、中心管(6012)、消毒井(6013)、格柵(6014)、排泥泵(6015)、出水裝置(6016)，所述中心管(6012)位于濾池(6011)的上端，所述消毒井(6013)位于濾池(6011)的內部，所述格柵(6014)位于濾池(6011)的兩側，所述排泥泵(6015)位于消毒井(6013)的下方，所述出水裝置(6016)位于格柵(6014)的一側。
7.根據權利要求6所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述濾池(6011)與格柵(6014)之間設置有固定栓，所述濾池(6011)的一側通過固定栓與格柵(6014)的一側固定連接，所述中心管(6012)與濾池(6011)之間設置有連接孔，所述中心管(6012)的下端通過連接孔與濾池(6011)的上端固定連接，所述消毒井(6013)與濾池(6011)之間設置有焊接塊，所述濾池(6011)的內部通過焊接塊與消毒井(6013)的一側固定連接，所述格柵(6014)與出水裝置(6016)之間設置有槽口，所述格柵(6014)的一側通過槽口與出水裝置(6016)的一側可拆卸連接，所述排泥泵(6015)與出水裝置(6016)之間設置有管道，所述排泥泵(6015)的一側通過管道與出水裝置(6016)的一側固定連接。
8.根據權利要求1所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述好氧裝置(2)包括懸掛架(201)、氣提系統(202)、填料系統(203)、曝氣系統(204)，所述氣提系統(202)位于懸掛架(201)的一側，所述填料系統(203)位于氣提系統(202)的一側，所述曝氣系統(204)位于填料系統(203)的前端外表面。
9.根據權利要求8所述的一種移動式模塊化生物膜高效污水處理設備，其特征在于：所述曝氣系統(204)與填料系統(203)之間設置有連接塊，所述曝氣系統(204)的后端通過連接塊與曝氣系統(204)的前端外表面固定連接，所述懸掛架(201)與氣提系統(202)之間設置有卡扣，所述懸掛架(201)的一側通過卡扣與氣提系統(202)的一側固定連接，所述氣提系統(202)與填料系統(203)之間設置有卡槽，所述氣提系統(202)的另一側通過卡槽與填料系統(203)的一側可拆卸連接。
發明內容
本發明提供一種移動式模塊化生物膜高效污水處理設備，其中一種目的是為了具備污水凈化的功能，解決無法對污水過濾凈化的問題；其中另一種目的是為了解決除污能力較弱的問題，以達到高效作業的效果。
為解決上述技術問題，本發明所采用的技術方案是：
一種移動式模塊化生物膜高效污水處理設備，包括主體，所述主體的一側設置有好氧裝置，所述主體的下方設置有攪拌過濾裝置，所述攪拌過濾裝置的一側設置有環保設備。所述環保設備的上端設置有引流管，所述引流管的一側下端設置有分流裝置，所述攪拌過濾裝置的另一側設置有鼓風機；所述分流裝置包括分流罐、導流管、支管、蓄水箱、分流孔，所述導流管位于分流罐的下端，所述支管位于導流管的兩側；所述支管的一側通過連接孔與導流管的兩側固定連接，所述導流管的上端通過槽口與分流罐的下端可拆卸連接。
本發明技術方案的進一步改進在于：所述蓄水箱位于支管的下端，所述分流孔位于蓄水箱的前端外表面。
本發明技術方案的進一步改進在于：所述蓄水箱與支管之間設置有卡槽，所述蓄水箱的上端通過卡槽與支管的一側下端可拆卸連接，所述蓄水箱與分流孔之間設置有焊接塊，所述蓄水箱的前端通過焊接塊與分流孔的一側固定連接。
本發明技術方案的進一步改進在于：所述攪拌過濾裝置包括凈化機構、驅動電機、調節閥、旋轉軸、攪拌槳、進水孔，所述驅動電機位于凈化機構的上端，所述調節閥位于凈化機構的一側，所述旋轉軸位于凈化機構的下端，所述攪拌槳位于旋轉軸的兩側，所述進水孔位于調節閥的下方。
本發明技術方案的進一步改進在于：所述驅動電機與旋轉軸之間設置有螺紋槽，所述旋轉軸的上端通過螺紋槽與驅動電機的下端可拆卸連接，所述凈化機構與調節閥之間設置有槽口，所述凈化機構的一側通過槽口與調節閥的一側可拆卸連接，所述攪拌槳與旋轉軸之間設置有焊接塊，所述攪拌槳達到一側通過焊接塊與旋轉軸的一側固定連接，所述凈化機構與驅動電機之間設置有螺栓，所述凈化機構的上端通過螺栓與驅動電機的下端固定連接。
本發明技術方案的進一步改進在于：所述凈化機構包括濾池、中心管、消毒井、格柵、排泥泵、出水裝置，所述中心管位于濾池的上端，所述消毒井位于濾池的內部，所述格柵位于濾池的兩側，所述排泥泵位于消毒井的下方，所述出水裝置位于格柵的一側。
本發明技術方案的進一步改進在于：所述濾池與格柵之間設置有固定栓，所述濾池的一側通過固定栓與格柵的一側固定連接，所述中心管與濾池之間設置有連接孔，所述中心管的下端通過連接孔與濾池的上端固定連接，所述消毒井與濾池之間設置有焊接塊，所述濾池的內部通過焊接塊與消毒井的一側固定連接，所述格柵與出水裝置之間設置有槽口，所述格柵的一側通過槽口與出水裝置的一側可拆卸連接，所述排泥泵與出水裝置之間設置有管道，所述排泥泵的一側通過管道與出水裝置的一側固定連接。
本發明技術方案的進一步改進在于：所述好氧裝置包括懸掛架、氣提系統、填料系統、曝氣系統，所述氣提系統位于懸掛架的一側，所述填料系統位于氣提系統的一側，所述曝氣系統位于填料系統的前端外表面。
本發明技術方案的進一步改進在于：所述曝氣系統與填料系統之間設置有連接塊，所述曝氣系統的后端通過連接塊與曝氣系統的前端外表面固定連接，所述懸掛架與氣提系統之間設置有卡扣，所述懸掛架的一側通過卡扣與氣提系統的一側固定連接，所述氣提系統與填料系統之間設置有卡槽，所述氣提系統的另一側通過卡槽與填料系統的一側可拆卸連接。
由于采用了上述技術方案，本發明相對現有技術來說，取得的技術進步是：
1、本發明提供一種移動式模塊化生物膜高效污水處理設備，通過懸掛架、氣提系統、填料系統和曝氣系統的共同作用下，可以讓活性污泥進行有氧呼吸，進一步把有機物分解成無機物，提高去除污染物的功能�？刂坪煤趿康拇笮�，這樣才能使微生物具有最大效益的進行有氧呼吸，由曝氣系統與氣提系統使設備具有厭氧處理作用，去除廢水中的有機物，厭氧過程可分為水解階段、酸化階段和甲烷化階段。水解酸化的產物主要是小分子有機物，使廢水中溶解性有機物顯著提高，而微生物對有機物的攝取只有溶解性的小分子物質才可直接進入細胞內，而不溶性大分子物質首先要通過胞外酶的分解才得以進入微生物體內代謝。水解過程較緩慢，同時受多種因素的影響，是厭氧降解的限速階段。
2、本發明提供一種移動式模塊化生物膜高效污水處理設備，通過凈化機構、驅動電機、調節閥、旋轉軸、攪拌槳和進水孔的共同作用下，可以將污水不停攪拌，將其內部有害分子破壞，并且內部雜質不易沉淀，使其漂浮在污水表面，由驅動電機提供動力，使旋轉軸帶動攪拌槳對污水進行攪拌，而污水則是由進水孔緩慢流入，避免水壓過大導致攪拌受阻，而設有的調節閥則是起到調節流入水壓大小的作用，在攪拌過程中可將污水由中心管輸送至濾池內，因兩側都設有格柵可將較大的雜質進行過濾篩選，再由消毒井對污水內部進行有效消毒，將有害物質去除，并由排泥泵抽取水內的污泥，最后將過濾凈化后的污水通過出水裝置向分流裝置排放輸送。
3、本發明提供一種移動式模塊化生物膜高效污水處理設備，通過分流罐、導流管、支管、蓄水箱和分流孔的共同作用下，可以減緩污水排放的壓力，并且提高設備的工作效率，當過濾后端污水輸送至分流罐內，使其通過導流管向各個支管輸送，并將其流入蓄水箱內儲存，因蓄水箱表面設有多個分流孔，可大排量的將污水對外排放，非常實用高效。
（發明人：劉鵬宇;陳佳容;陳舟舟;陳代杰;徐建清）
