公布日：2022.05.24
申請日：2020.11.23
分類號：C02F9/14(2006.01)I;C02F1/24(2006.01)N;C02F1/44(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/66(2006.01)N;
C02F3/28(2006.01)N;C02F3/30(2006.01)N;C02F103/34(2006.01)N
摘要
本發明公開了一種三七總皂苷提取廢水處理工藝系統，包括通過污水管依次相連的格柵井、預曝氣調節池、微納米氣浮裝置、預酸化反應池、UASB厭氧處理系統、A2/O反應池、高密度沉淀池、中間提升水池、TMBR管式微濾膜系統和回用水池，所述高密度沉淀池、A2/O反應池和UASB厭氧處理系統分別通過污泥管連接于貯泥池，所述貯泥池通過污泥管連接于TMBR外置式管式微濾膜系統，本發明是目前三七總皂苷提取廢水處理中運用最為有效、運行效果最為穩定、各類污染物去除率最高的處理工藝。同時，對UASB厭氧處理系統產生的沼氣進行了有效的回收及利用，真正實現了污水減量化處理與資源循環利用的有效結合。
權利要求書

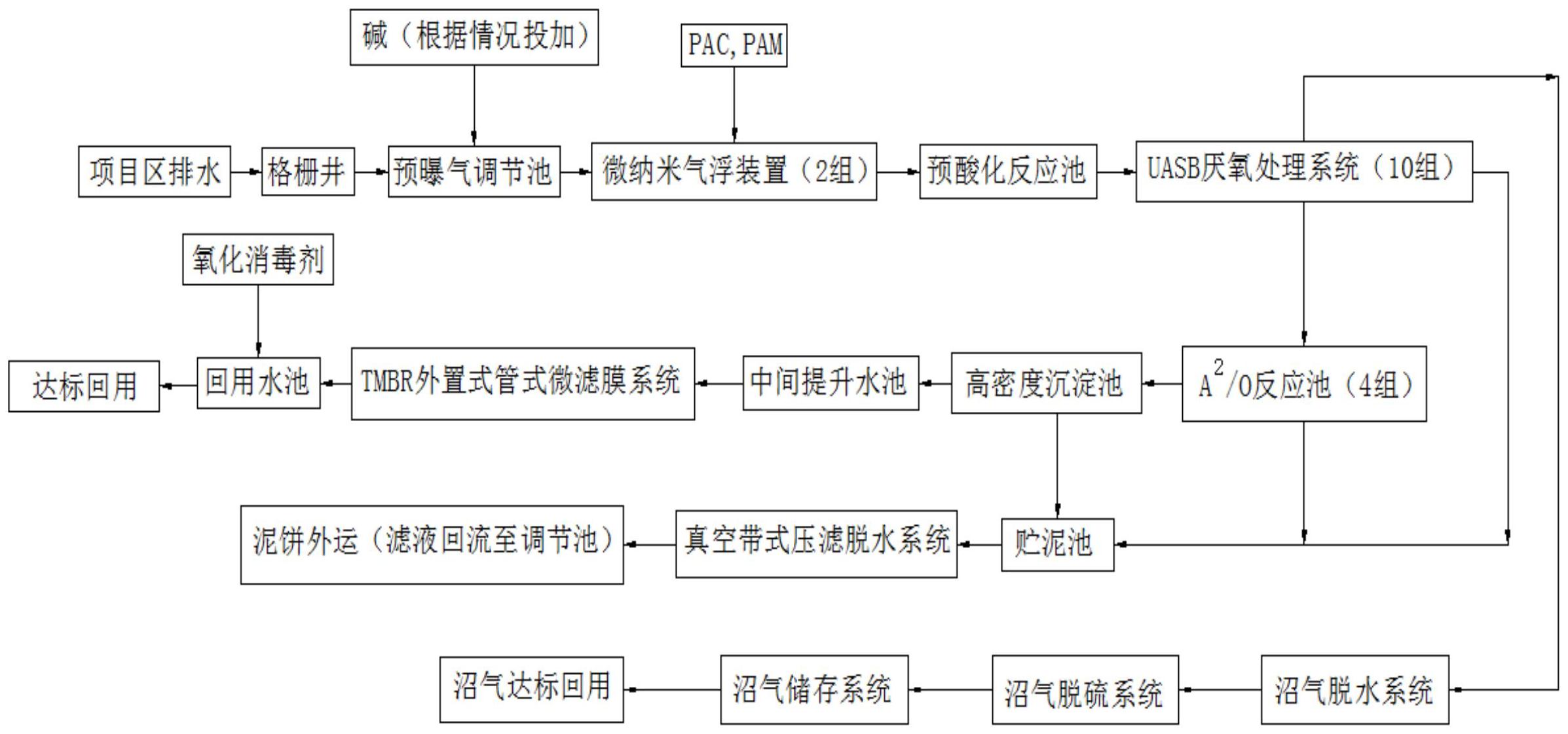

1.一種三七總皂苷提取廢水處理工藝系統，其特征在于，包括通過污水管依次相連的格柵井、預曝氣調節池、微納米氣浮裝置、預酸化反應池、UASB厭氧處理系統、A2/O反應池、高密度沉淀池、中間提升水池、TMBR管式微濾膜系統和回用水池，所述高密度沉淀池、A2/O反應池和UASB厭氧處理系統分別通過污泥管連接于貯泥池，所述貯泥池通過污泥管連接于TMBR外置式管式微濾膜系統，所述UASB厭氧處理系統通過沼氣管依次連接有沼氣脫水系統、沼氣脫硫系統和沼氣儲存系統。
2.根據權利要求1所述的一種三七總皂苷提取廢水處理工藝系統，其特征在于：所述微納米氣浮裝置設有兩組，所述UASB厭氧處理系統設有十組，所述A2/O反應池設有四組。
3.根據權利要求1所述的一種三七總皂苷提取廢水處理工藝系統，其特征在于：所述預曝氣調節池通過管道連接有酸加藥裝置和堿加藥裝置；所述微納米氣浮裝置通過管道連接有PAC加藥裝置和PAM加藥裝置，所述回用水池通過管道連接有消毒劑加藥裝置。
4.根據權利要求1所述的一種三七總皂苷提取廢水處理工藝系統，其特征在于：所述格柵井為轉鼓式機械格柵，格柵間隙為2mm，其對進水固體污染物攔截率＞90％。
5.根據權利要求1所述的一種三七總皂苷提取廢水處理工藝系統，其特征在于：所述預曝氣調節池中設置有預曝氣攪拌裝置，用于對排水的水質、水量進行完全混合調節。
6.根據權利要求1所述的一種三七總皂苷提取廢水處理工藝系統，其特征在于：所述微納米氣浮裝置是把氣浮池、臭氧氧化技術、溶氣罐、溶氣水泵有機地組合于一體，在去除膠體和懸浮物的同時，可降解大分子有機污染物。
7.一種權利要求1-6任意一項所述的三七總皂苷提取廢水處理工藝系統的廢水處理方法，其特征在于：具體包括以下步驟：S1、三七總皂苷提取廢水經過格柵井去除了前處理車間洗、淘、漂、切產生的廢水?dāng)y帶的纖維物質及較大顆粒物質后進入預曝氣調節池；S2、三七總皂苷提取廢水在預曝氣調節池內加入酸或堿后通過預曝氣攪拌裝置對排水的水質、水量進行完全混合調節PH至7-9；S3、三七總皂苷提取廢水從預曝氣調節池通過泵輸送到微納米氣浮裝置，使廢水和超微米氣泡充分接觸，加入PAC、PAM藥劑，降低廢水中的COD、BOD含量，同時去除廢水中含有的細小懸浮物及膠體，降低后續處理設施的運行負荷；S4、預酸化反應池使三七總皂苷提取廢水中的大分子有機物水解酸化為小分子有機物，提高廢水的可生化性，更有利于后端“厭氧-好氧”生化處理效果的提升；S5、預酸化反應池出水通過泵輸送到UASB厭氧處理系統，采用脈沖布水的形式讓污水與UASB厭氧處理系統內厭氧活性污泥充分接觸，廢水中的大部分有機污染物在此被轉化分解為CH4和CO2廢氣；污泥自動滑落到懸浮污泥層，處理出水從澄清區流出UASB厭氧處理系統；S6、三七總皂苷提取廢水從UASB厭氧處理系統流入A2/O反應池中，進一步去除污水中的污染物；S7、生化出來的廢水在高密度沉淀池中加入PAC藥劑進行沉淀，污泥從底部排出，部分上清液自流進入中間提升水池；S8、中間提升水池內的污水提升泵將污水提升進入TMBR外置式管式微濾膜系統中，進一步去除污水中殘余的污染物，得到合格的產水；
S9、產生的污泥進入到貯泥池中，通過泵輸送到真空帶式壓濾脫水系統中進行壓濾，得到的泥餅含水率低于60％；S10、UASB厭氧處理系統產生的沼氣經脫硫、脫水凈化收集儲存后，用于沼氣鍋爐燃燒產蒸汽。
發明內容
本發明的目的在于提供一種三七總皂苷提取廢水處理工藝系統和方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種三七總皂苷提取廢水處理工藝系統，包括通過污水管依次相連的格柵井、預曝氣調節池、微納米氣浮裝置、預酸化反應池、UASB厭氧處理系統、A2/O反應池、高密度沉淀池、中間提升水池、TMBR管式微濾膜系統和回用水池，所述高密度沉淀池、A2/O反應池和UASB厭氧處理系統分別通過污泥管連接于貯泥池，所述貯泥池通過污泥管連接于TMBR外置式管式微濾膜系統，所述UASB厭氧處理系統通過沼氣管依次連接有沼氣脫水系統、沼氣脫硫系統和沼氣儲存系統。
所述微納米氣浮裝置設有兩組，所述UASB厭氧處理系統設有十組，所述A2/O反應池設有四組。
所述預曝氣調節池通過管道連接有酸加藥裝置和堿加藥裝置；所述微納米氣浮裝置通過管道連接有PAC加藥裝置和PAM加藥裝置，所述回用水池通過管道連接有消毒劑加藥裝置。
所述格柵井為轉鼓式機械格柵，格柵間隙為2mm，其對進水固體污染物攔截率＞90％。
所述預曝氣調節池中設置有預曝氣攪拌裝置，用于對排水的水質、水量進行完全混合調節。
所述微納米氣浮裝置是把氣浮池、臭氧氧化技術、溶氣罐、溶氣水泵有機地組合于一體，在去除膠體和懸浮物的同時，可降解大分子有機污染物。
本發明還提供了一種三七總皂苷提取廢水處理工藝系統的廢水處理方法，具體包括以下步驟：
S1、三七總皂苷提取廢水經過格柵井去除了前處理車間洗、淘、漂、切產生的廢水?dāng)y帶的纖維物質及較大顆粒物質后進入預曝氣調節池；
S2、三七總皂苷提取廢水在預曝氣調節池內加入酸或堿后通過預曝氣攪拌裝置對排水的水質、水量進行完全混合調節PH至7-9；
S3、三七總皂苷提取廢水從預曝氣調節池通過泵輸送到微納米氣浮裝置，使廢水和超微米氣泡充分接觸，加入PAC、PAM藥劑，降低廢水中的COD、BOD含量，同時去除廢水中含有的細小懸浮物及膠體，降低后續處理設施的運行負荷；
S4、預酸化反應池使三七總皂苷提取廢水中的大分子有機物水解酸化為小分子有機物，提高廢水的可生化性，更有利于后端“厭氧-好氧”生化處理效果的提升；
S5、預酸化反應池出水通過泵輸送到UASB厭氧處理系統，采用脈沖布水的形式讓污水與UASB厭氧處理系統內厭氧活性污泥充分接觸，廢水中的大部分有機污染物在此被轉化分解為CH4和CO2廢氣；污泥自動滑落到懸浮污泥層，處理出水從澄清區流出UASB厭氧處理系統；
S6、三七總皂苷提取廢水從UASB厭氧處理系統流入A2/O反應池中，進一步去除污水中的污染物；
S7、生化出來的廢水在高密度沉淀池中加入PAC藥劑進行沉淀，污泥從底部排出，部分上清液自流進入中間提升水池；
S8、中間提升水池內的污水提升泵將污水提升進入TMBR外置式管式微濾膜系統中，進一步去除污水中殘余的污染物，得到合格的產水；
S9、產生的污泥進入到貯泥池中，通過泵輸送到真空帶式壓濾脫水系統中進行壓濾，得到的泥餅含水率低于60％；
S10、UASB厭氧處理系統產生的沼氣經脫硫、脫水凈化收集儲存后，用于沼氣鍋爐燃燒產蒸汽。
與現有技術相比，本發明的有益效果是：本發明提供的一種三七總皂苷提取廢水處理工藝系統和方法，本發明是針對處理三七總皂苷提取廢水發明的，通過本發明可以使可生化性一般且屬于高濃度有機廢水的三七總皂苷提取廢水經過本工藝處理后同時達到《城鎮污水處理廠污染物排放標準》GB18918-2002一級A標準的外排標準和《城市污水再生利用景觀環境用水水質》(GB/T18921-2002)的回用標準，是目前三七總皂苷提取廢水處理中運用最為有效、運行效果最為穩定、各類污染物去除率最高的處理工藝。同時，系統配套沼氣回收裝置，對UASB厭氧處理系統產生的沼氣進行了有效的回收及利用，真正實現了污水減量化處理與資源循環利用的有效結合。
（發明人：余本貴;李根;賈志祥;施松波;徐成功;楊金鳳;楊蕊;朱宏吉;董曉婷;曾存和;朱金紅;任杰;孫立）
