公布日：2022.05.17
申請日：2020.11.17
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了廢水處理領域的一種處理高濃度有機廢水的三相生物流化床，包括反應器，反應器的內部設置有導流筒，導流筒的內部設置有載體板，反應器的內壁固定連接有三相分離器，三相分離器的內部插接有排氣管，三相分離器的底部固定連接有網筒，網筒的底部插接有曝氣噴頭，反應器的一側鉸接有端蓋，端蓋的內部設置有活性炭濾板，活性炭濾板的內部開設有空槽；本發明，使用人員蓋上端蓋，使排氣管由活性炭濾板內部的空槽內穿過，通過進水管向反應器的內部注入廢水，曝氣噴頭不斷地向?qū)Я魍驳膬?nèi)部供氧，并推動廢水在導流筒的內部上升，廢水與載體板內的載體不斷的接觸，通過載體對廢水中的有機物進行處理吸收，載體與廢水一同上升至三相分離器。
權利要求書

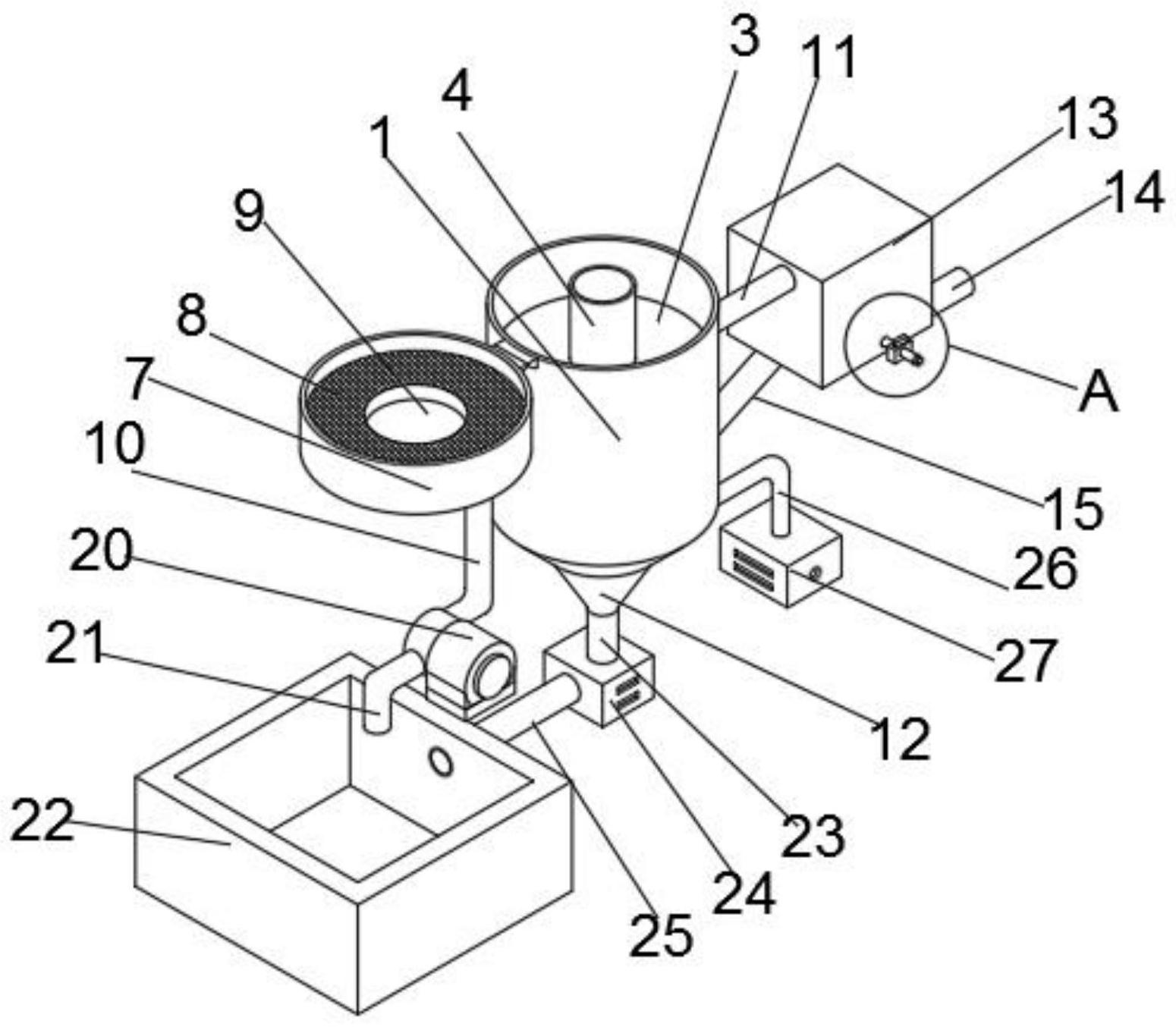

1.一種處理高濃度有機廢水的三相生物流化床，包括反應器(1)，其特征在于：所述反應器(1)的內部設置有導流筒(2)，所述導流筒(2)的內部設置有載體板(28)，所述反應器(1)的內壁固定連接有三相分離器(3)，所述三相分離器(3)的內部插接有排氣管(4)，所述三相分離器(3)的底部固定連接有網筒(5)，所述網筒(5)的底部插接有曝氣噴頭(6)，所述反應器(1)的一側鉸接有端蓋(7)，所述端蓋(7)的內部設置有活性炭濾板(8)，所述活性炭濾板(8)的內部開設有空槽(9)，所述反應器(1)的一側設置有進水管(10)，所述反應器(1)的另一側設置有出水管(11)，所述出水管(11)設置在三相分離器(3)的頂部，所述反應器(1)的底部開設有污泥槽(12)。
2.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述出水管(11)的一端設置有蓄水箱(13)，所述蓄水箱(13)的一側插接有排水管(14)，所述蓄水箱(13)的底部插接有回流管(15)，所述回流管(15)的一端插接在反應器(1)的內部。
3.根據權利要求2所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述蓄水箱(13)的一側插接有取樣管(16)，所述取樣管(16)的一端設置有取樣器(17)，所述取樣器(17)的內部插接有彈力塊(18)，所述取樣器(17)的一側插接有出樣管(19)。
4.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述進水管(10)的一端設置有壓力泵(20)，所述壓力泵(20)的一側插接有抽水管(21)，所述抽水管(21)的一端設置有廢水池(22)。
5.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述污泥槽(12)的底部插接有出泥管(23)，所述出泥管(23)的一端設置有污泥處理箱(24)，所述污泥處理箱(24)的一側插接有排泥管(25)，所述污泥處理箱(24)的內部設置有污泥泵。
6.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述曝氣噴頭(6)的一端固定連接有氣管(26)，所述氣管(26)插接在反應器(1)的內部，所述氣管(26)的一端設置有曝氣機(27)。
7.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述載體板(28)的內部設置有載體，所述載體的數量為若干個。
8.根據權利要求1所述的一種處理高濃度有機廢水的三相生物流化床，其特征在于：所述端蓋(7)的一側設置有固定組件，所述端蓋(7)的內部設置有密封圈。
發明內容
本發明的目的在于提供一種處理高濃度有機廢水的三相生物流化床，以解決上述背景技術中提出的有機物吸收處理的效率不高，且處理過后的廢水需要對進行長時間的沉淀處理的問題。
為實現上述目的，本發明提供如下技術方案：
一種處理高濃度有機廢水的三相生物流化床，包括反應器，所述反應器的內部設置有導流筒，所述導流筒的內部設置有載體板，所述反應器的內壁固定連接有三相分離器，所述三相分離器的內部插接有排氣管，所述三相分離器的底部固定連接有網筒，所述網筒的底部插接有曝氣噴頭，所述反應器的一側鉸接有端蓋，所述端蓋的內部設置有活性炭濾板，所述活性炭濾板的內部開設有空槽，所述反應器的一側設置有進水管，所述反應器的另一側設置有出水管，所述出水管設置在三相分離器的頂部，所述反應器的底部開設有污泥槽。
作為本發明進一步的方案：所述出水管的一端設置有蓄水箱，所述蓄水箱的一側插接有排水管，所述蓄水箱的底部插接有回流管，所述回流管的一端插接在反應器的內部，通過蓄水箱、排水管和回流管之間的配合設置，處理過后的廢水在蓄水箱的內部進行聚集，使用人員可以打開排水管一側的閥門將廢水排出至蓄水箱的外部，使用人員也可以打開回流管一側的閥門，使廢水回流至反應器的內部，為使用人員處理廢水提供便利。
作為本發明再進一步的方案：所述蓄水箱的一側插接有取樣管，所述取樣管的一端設置有取樣器，所述取樣器的內部插接有彈力塊，所述取樣器的一側插接有出樣管，通過取樣管、取樣器、彈力塊和出樣管之間的配合設置，使用人員通過按壓取樣器內部的彈力塊，使蓄水箱內部的廢水通過取樣管取出，并由出樣管排出，使用人員將取出的廢水樣品進行檢測，為使用人員取樣檢測提供便利。
作為本發明再進一步的方案：所述進水管的一端設置有壓力泵，所述壓力泵的一側插接有抽水管，所述抽水管的一端設置有廢水池，通過壓力泵、抽水管和廢水池的設置，使用人員啟動壓力泵，通過抽水管快速的將廢水池內部的廢水抽出，并送入反應器的內部，進行處理，為使用人員向反應器內部添加廢水提供便利。
作為本發明再進一步的方案：所述污泥槽的底部插接有出泥管，所述出泥管的一端設置有污泥處理箱，所述污泥處理箱的一側插接有排泥管，所述污泥處理箱的內部設置有污泥泵，通過出泥管、污泥處理箱和排泥管之間的設置，使用人員打開出泥管一側的閥門，調節污泥處理箱，將污泥槽內部的活性污泥通過出泥管抽出，并由排泥管排出至廢水池的內部，使活性污泥對廢水池內部廢水中所含有的有機物進行一定的分解，減少廢水池內廢水中的有機物含量，從而使反應器內廢水的有機物含量降低，從而提高處理的效率。
作為本發明再進一步的方案：所述曝氣噴頭的一端固定連接有氣管，所述氣管插接在反應器的內部，所述氣管的一端設置有曝氣機，通過氣管和曝氣機的設置，使用人員啟動曝氣機，將空氣通過氣管不斷地送入曝氣噴頭的內部，為導流筒的內部不斷地供氧并提供上升氣流，使有機物處理的效率更高更快。
作為本發明再進一步的方案：所述載體板的內部設置有載體，所述載體的數量為若干個，通過載體的設置，可以使載體對廢水中的有機物進行吸附凈化處理，從而大大降低廢水中有機物的含量。
作為本發明再進一步的方案：所述端蓋的一側設置有固定組件，所述端蓋的內部設置有密封圈，通過固定組件和密封圈的設置，可以將端蓋進行固定，并對反應器進行密封處理，使用人員也可以打開端蓋，對活性炭濾板內部的污泥進行清除，保證活性炭濾板的高效過濾。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過反應器、導流筒、三相分離器、排氣管、網筒、曝氣噴頭、端蓋、活性炭濾板、空槽、進水管、出水管、污泥槽和載體板之間的配合設置，能夠使得本裝置在使用時，使用人員蓋上端蓋，使排氣管由活性炭濾板內部的空槽內穿過，通過進水管向反應器的內部注入廢水，曝氣噴頭不斷地向?qū)Я魍驳膬?nèi)部供氧，并推動廢水在導流筒的內部上升，廢水與載體板內的載體不斷的接觸，通過載體對廢水中的有機物進行處理吸收，載體與廢水一同上升至三相分離器，生成的氣泡由三相分離器內部的排氣管溢出至端蓋的內部，進入端蓋內部的廢水，經過活性炭濾板的過濾進入三相分離器頂部的空槽，并由出水管流出，載體與廢水向下循環流動，當載體下流動至導流筒的外部時，由網筒對載體進行阻擋，載體凈化污水使產生的活性污泥通過網筒，沉淀聚集至反應器底部的污泥槽內部，載體在網筒的底部集中至曝氣噴頭的頂部，通過曝氣噴頭推動上升至導流筒的內部繼續參與對廢水的凈化處理，通過網筒對載體的阻擋聚集，使流出的載體不斷進入導流筒內部進行有機物凈化處理，從而使載體始終參與對廢物的凈化處理，處理過的廢水通過汽包的形式進入端蓋內部，進活性炭濾板過濾，減少廢水內部的一些雜物，從而使廢水沉淀時更加快速，縮短沉淀時間，為使用人員提供便利。
2、本發明中，通過污泥槽、廢水池、出泥管、污泥處理箱和排泥管之間的配合設置，能夠使得本裝置在使用時，載體在對廢水內的有機物凈化處理使，所生成的活性污泥，通過網筒落至反應器底部，并聚集至污泥槽的內部，使用人員調節污泥處理箱，通過出泥管將污泥槽內部的活性污泥抽出，并經過排泥管，將活性污泥排放至廢水池的內部，使活性污泥對廢水池中的有機物進行吸收凈化，不僅能夠?qū)⒃O備內部聚集的活性污泥進行有效率用，而且能夠減少注入反應器內部的廢水中有機物的含量，從而加快設備對廢水內部有機物的處理，提高工作效率吧，為使用人員提供便利，通過出水管、蓄水箱、排水管、回流管、取樣管、取樣器、彈力塊和出樣管之間的配合設置，能夠使得本裝置在使用時，處理過后的廢水有出水管流入蓄水箱的內部進行聚集，當蓄水箱內部的水聚集一定量時，使用人員通過按壓彈力塊，使蓄水箱內部的廢水，由取樣器取出，對取得的樣品進行質量檢測，當樣液的質量不達標時，通過回流管放回至反應器的內部繼續處理，當樣液達到標準后，有排水管將蓄水箱內部的廢水排放出進行后續處理即可，為使用人員取樣檢測處理后廢水的質量提供便利。
（發明人：劉頡;夏中亦;張黎;王志勇）
